预览文档 文档类型:论文(含DWG图纸),适用于机械设计、机电一体化、自动化控制等专业的师生及工程技术人员,尤其适合正在进行蜗杆传动系统设计或毕业设计选题的用户参考。

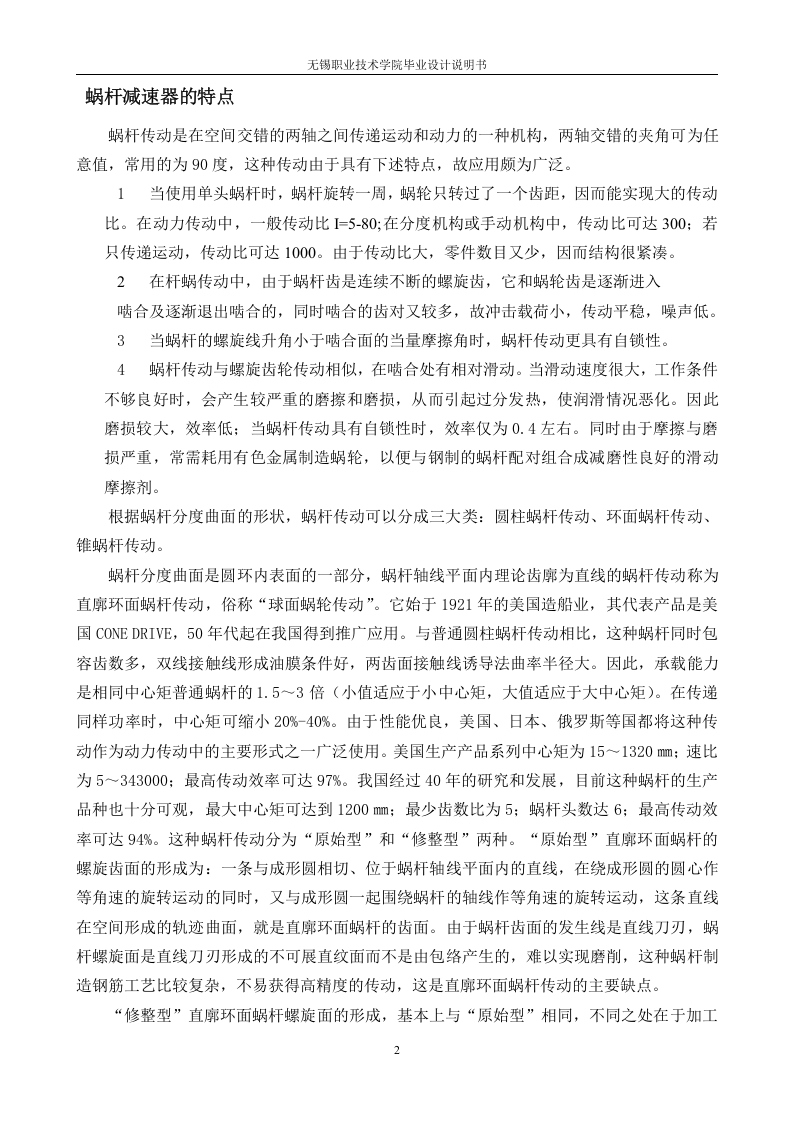

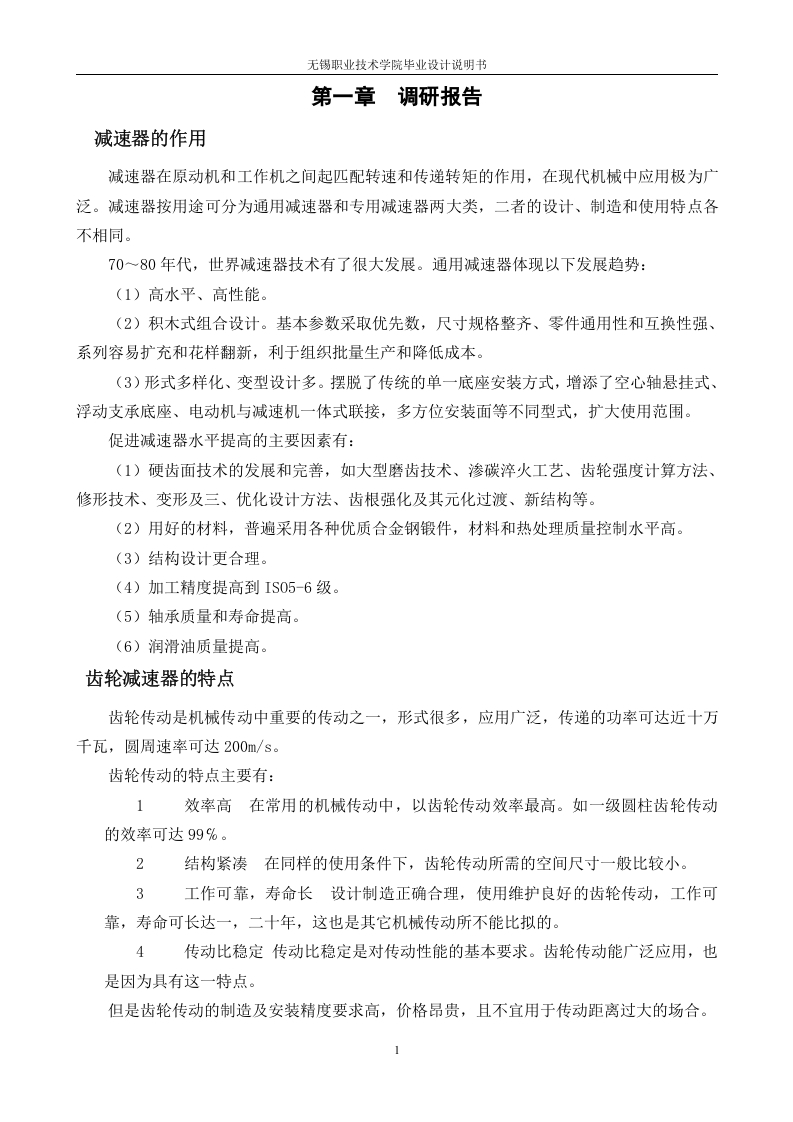

该文档围绕知识竞赛抢答器设计展开,但核心内容聚焦于蜗杆减速器的技术特性与分类,为设计提供关键机械传动依据。蜗杆传动在空间交错轴间传递运动,常用轴交角为90度,具备多项突出优势。单头蜗杆旋转一周仅使蜗轮转过一个齿距,可实现大传动比,动力传动中通常为5至80,分度机构可达300,纯运动传递甚至达到1000,因此零件数量少、结构紧凑。蜗杆齿为连续螺旋齿,与蜗轮齿逐渐啮合且同时啮合齿对较多,冲击载荷小、传动平稳、噪声低。当螺旋线升角小于当量摩擦角时,传动具有自锁性。然而,啮合处存在相对滑动,高速或恶劣工况下摩擦磨损严重,导致发热和效率下降,自锁时效率仅约0.4,且常需使用有色金属制造蜗轮以减磨。

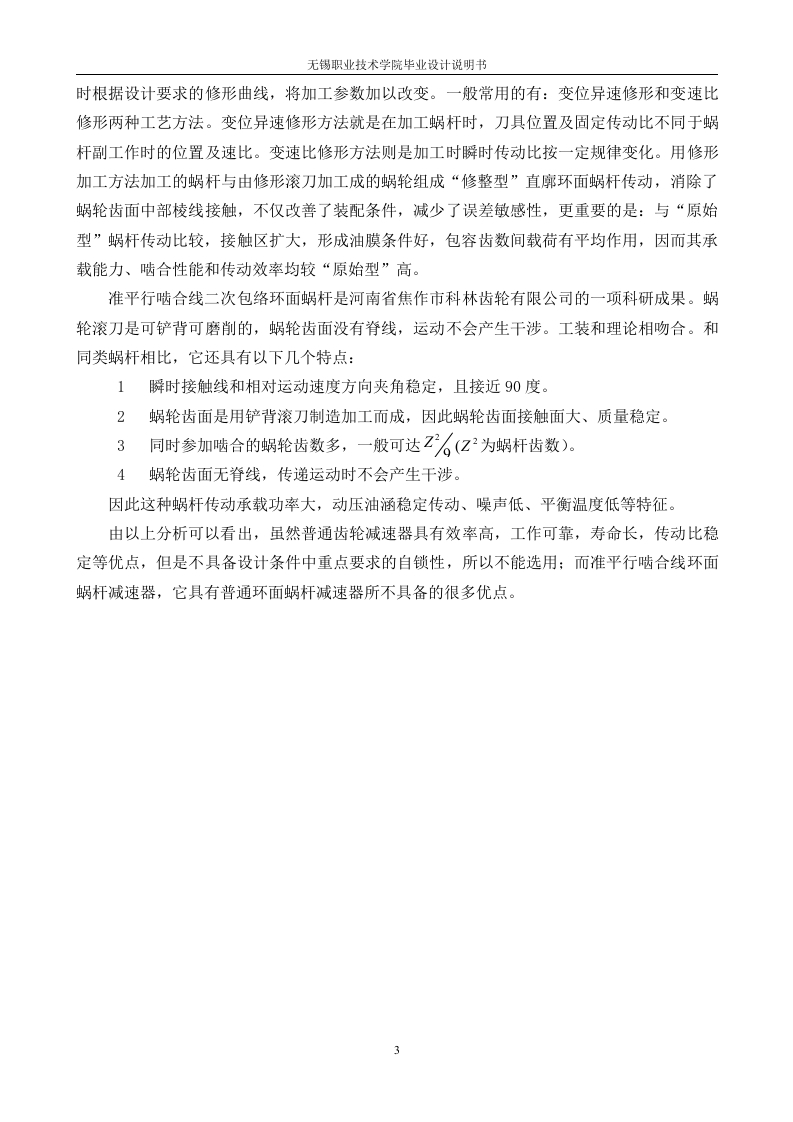

文档详细介绍了蜗杆传动的三大分类:圆柱蜗杆传动、环面蜗杆传动、锥蜗杆传动。重点阐述直廓环面蜗杆传动(俗称球面蜗轮传动),其分度曲面为圆环内表面,蜗杆轴线平面内理论齿廓为直线。该传动于1921年始于美国造船业,代表产品为CONE DRIVE,自20世纪50年代起在中国推广。与普通圆柱蜗杆相比,承载能力为相同中心距普通蜗杆的1.5至3倍,传递相同功率时中心距可缩小20%至40%。美国产品系列中心距为15至1320毫米,速比5至343000,最高效率达97%;中国产品最大中心距达1200毫米,最少齿数比5,蜗杆头数6,最高效率94%。该传动分为“原始型”与“修整型”,原始型齿面由直线刀刃形成不可展直纹面,难以磨削,制造工艺复杂,不易获得高精度;修整型加工原理类似但有所改进。

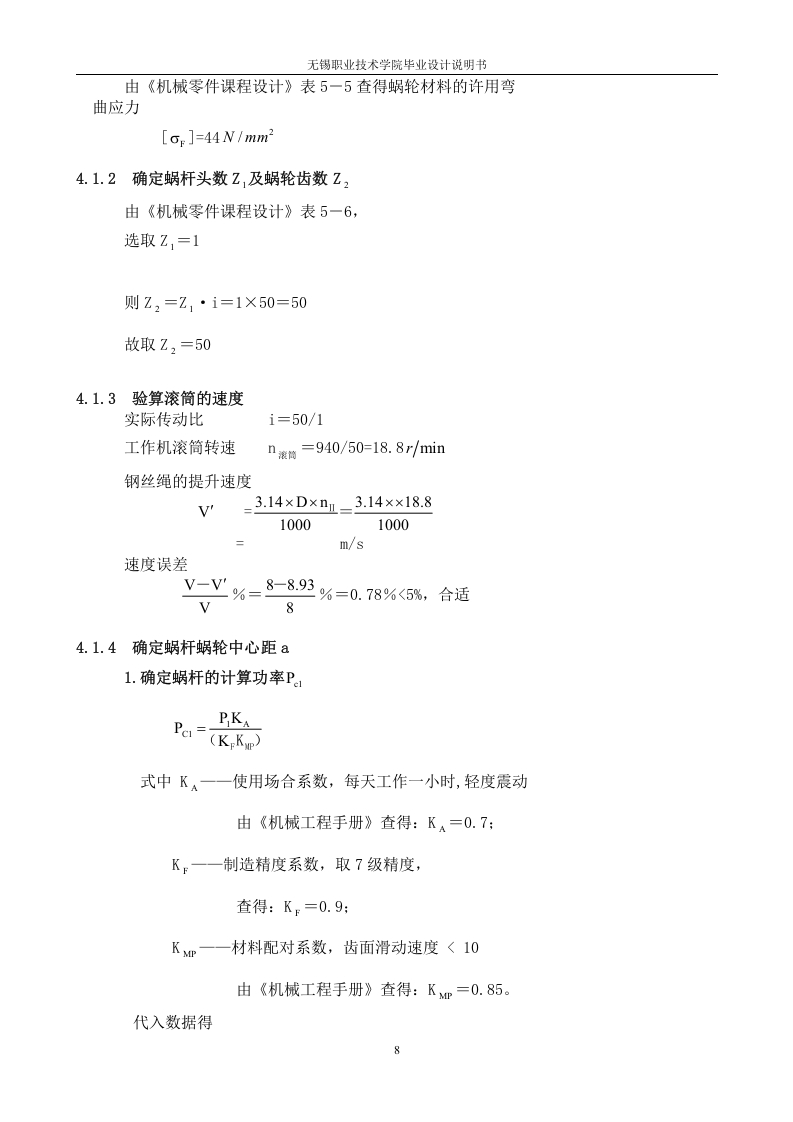

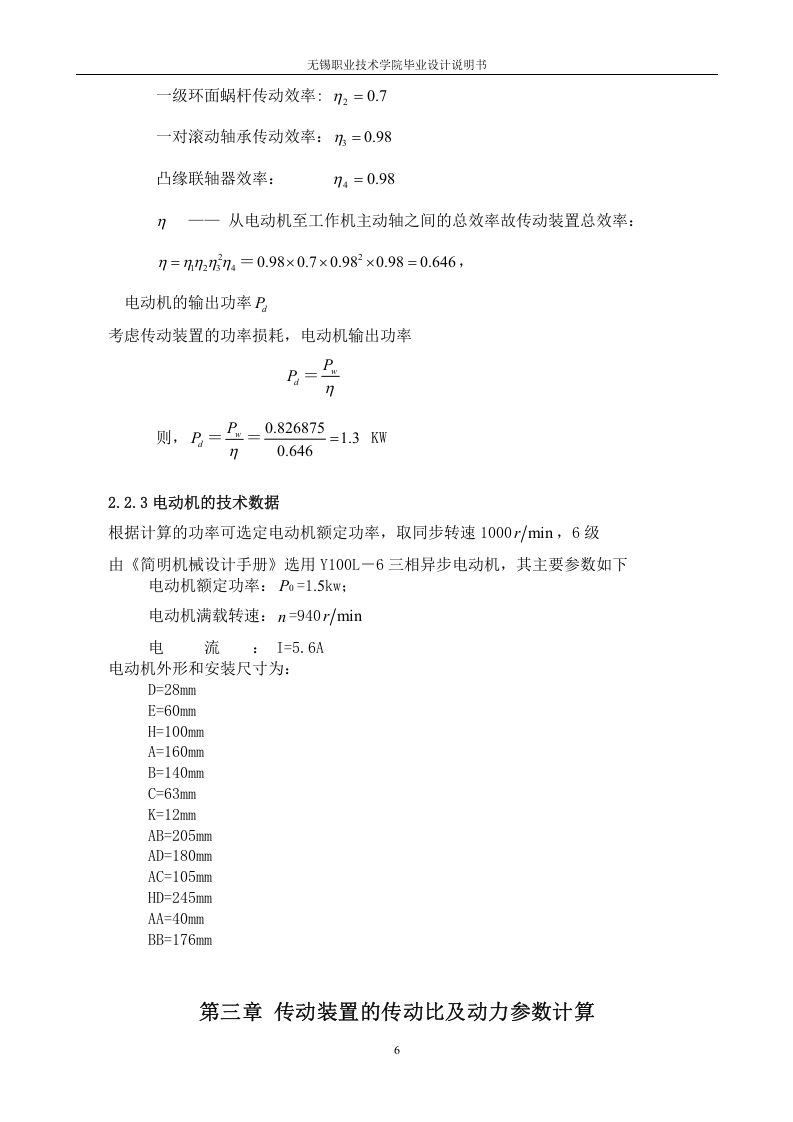

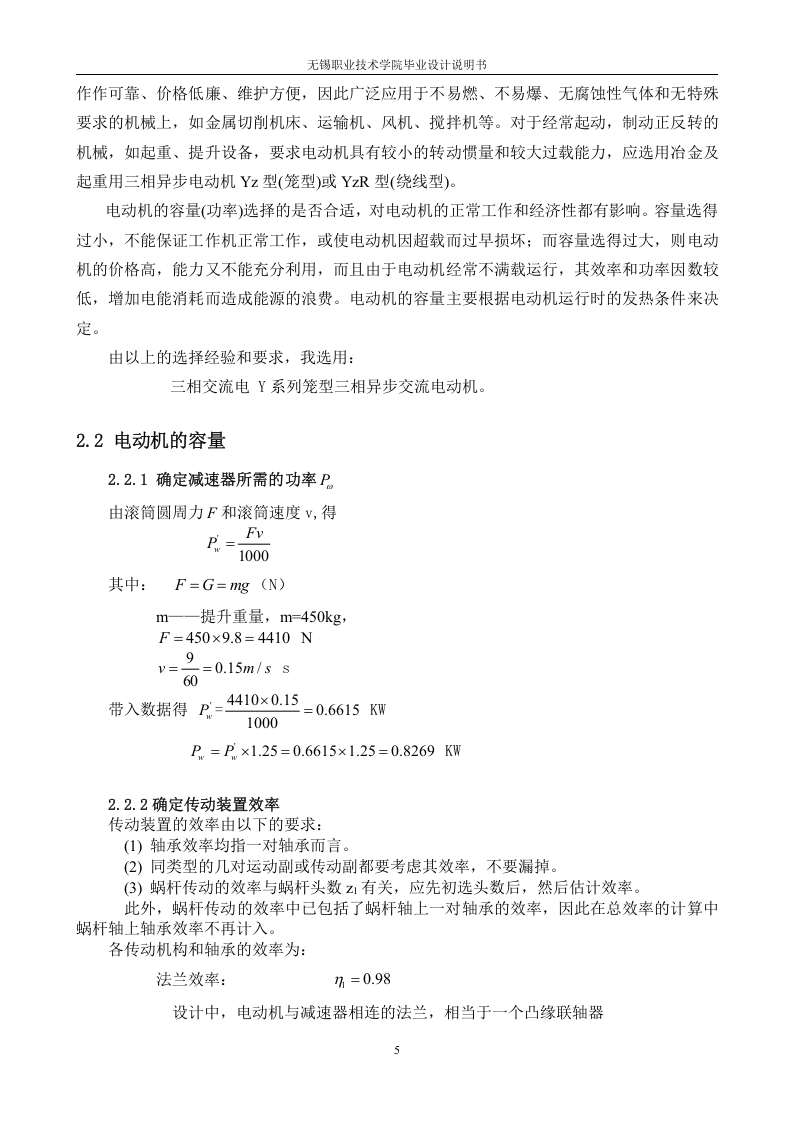

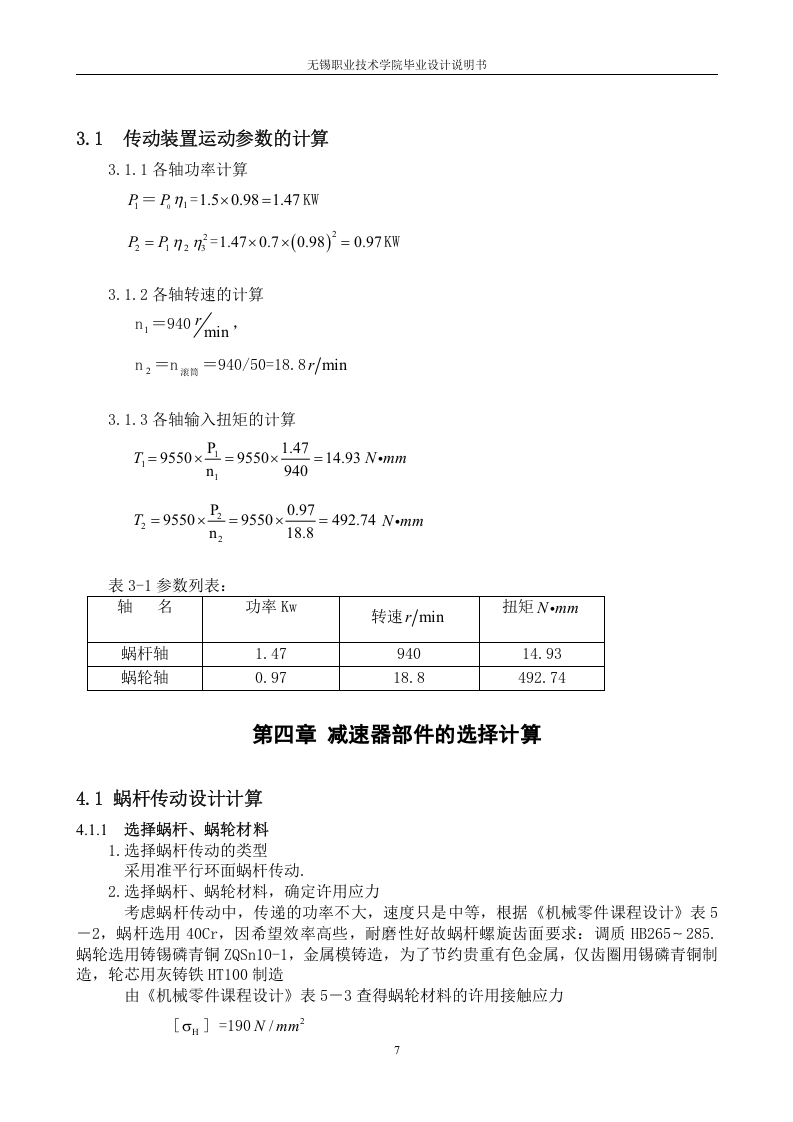

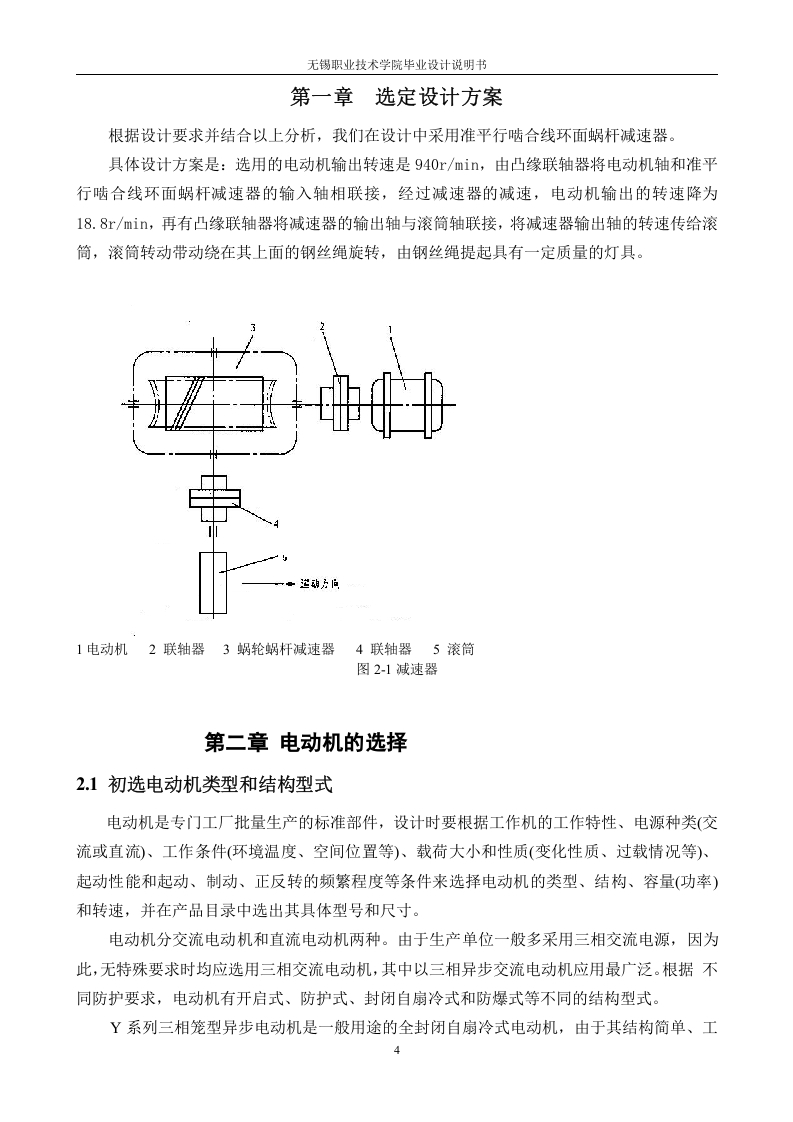

该文档可帮助用户理解蜗杆减速器的选型依据、性能参数及设计限制,尤其适用于需要高承载、紧凑结构或自锁特性的机械系统设计。通过对比不同类型蜗杆传动的优缺点,用户能快速判断直廓环面蜗杆是否适合自身项目,并获取关键设计数据如传动比范围、效率及中心距选择。文档还揭示了原始型与修整型的工艺差异,为高精度传动设计提供参考。
该文档围绕知识竞赛抢答器设计展开,但核心内容聚焦于蜗杆减速器的技术特性与分类,为设计提供关键机械传动依据。蜗杆传动在空间交错轴间传递运动,常用轴交角为90度,具备多项突出优势。单头蜗杆旋转一周仅使蜗轮转过一个齿距,可实现大传动比,动力传动中通常为5至80,分度机构可达300,纯运动传递甚至达到1000,因此零件数量少、结构紧凑。蜗杆齿为连续螺旋齿,与蜗轮齿逐渐啮合且同时啮合齿对较多,冲击载荷小、传动平稳、噪声低。当螺旋线升角小于当量摩擦角时,传动具有自锁性。然而,啮合处存在相对滑动,高速或恶劣工况下摩擦磨损严重,导致发热和效率下降,自锁时效率仅约0.4,且常需使用有色金属制造蜗轮以减磨。
文档详细介绍了蜗杆传动的三大分类:圆柱蜗杆传动、环面蜗杆传动、锥蜗杆传动。重点阐述直廓环面蜗杆传动(俗称球面蜗轮传动),其分度曲面为圆环内表面,蜗杆轴线平面内理论齿廓为直线。该传动于1921年始于美国造船业,代表产品为CONE DRIVE,自20世纪50年代起在中国推广。与普通圆柱蜗杆相比,承载能力为相同中心距普通蜗杆的1.5至3倍,传递相同功率时中心距可缩小20%至40%。美国产品系列中心距为15至1320毫米,速比5至343000,最高效率达97%;中国产品最大中心距达1200毫米,最少齿数比5,蜗杆头数6,最高效率94%。该传动分为“原始型”与“修整型”,原始型齿面由直线刀刃形成不可展直纹面,难以磨削,制造工艺复杂,不易获得高精度;修整型加工原理类似但有所改进。
该文档可帮助用户理解蜗杆减速器的选型依据、性能参数及设计限制,尤其适用于需要高承载、紧凑结构或自锁特性的机械系统设计。通过对比不同类型蜗杆传动的优缺点,用户能快速判断直廓环面蜗杆是否适合自身项目,并获取关键设计数据如传动比范围、效率及中心距选择。文档还揭示了原始型与修整型的工艺差异,为高精度传动设计提供参考。
