铝合金电子束焊接工艺分析

　　铝合金电子束焊接工艺分析：显微组织、耐腐蚀性与工艺参数优化

　　文档类型：研究报告
　　适用人群：材料科学与工程领域的研究人员、焊接工艺工程师、铝合金加工技术人员。

　　文档可解决的实际问题：针对8mm和15mm厚6082-T6铝合金板材，对比电子束焊（EBW）与MIG焊的接头性能，明确圆形扫描模式对耐腐蚀性的提升作用，并提供最优电子束焊接工艺参数，为实际生产中的参数选择提供数据支撑。
　　--

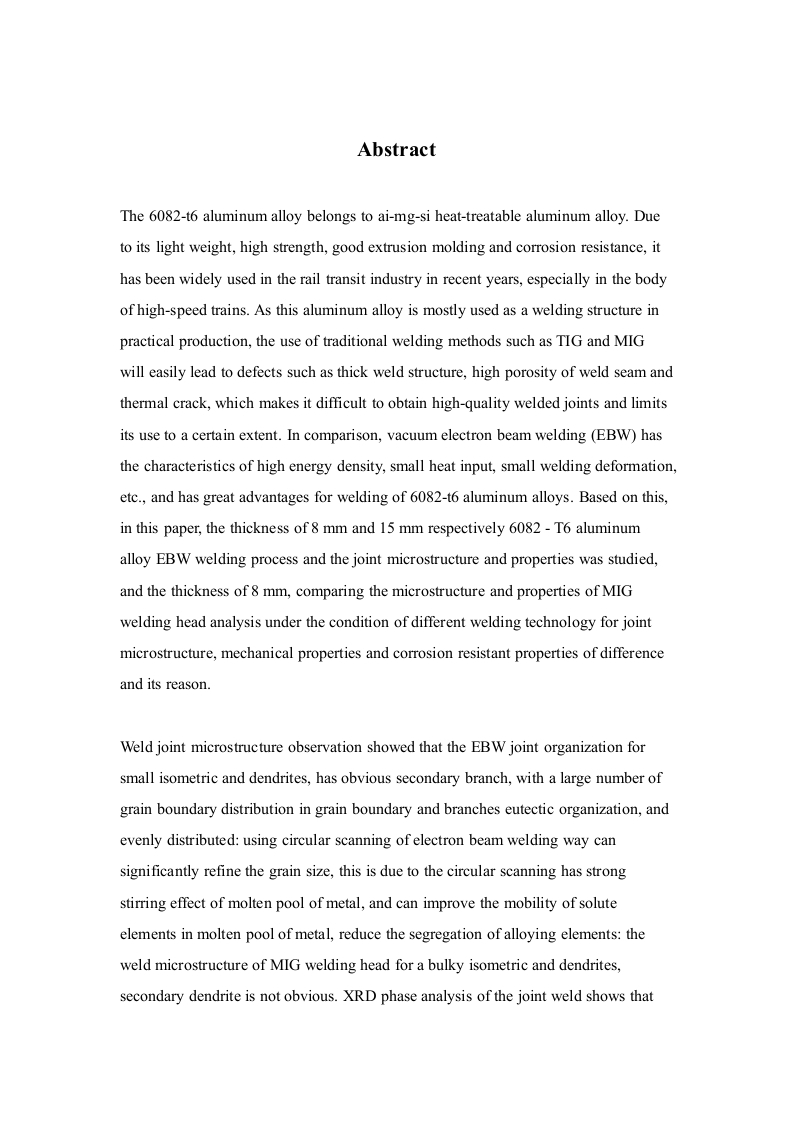

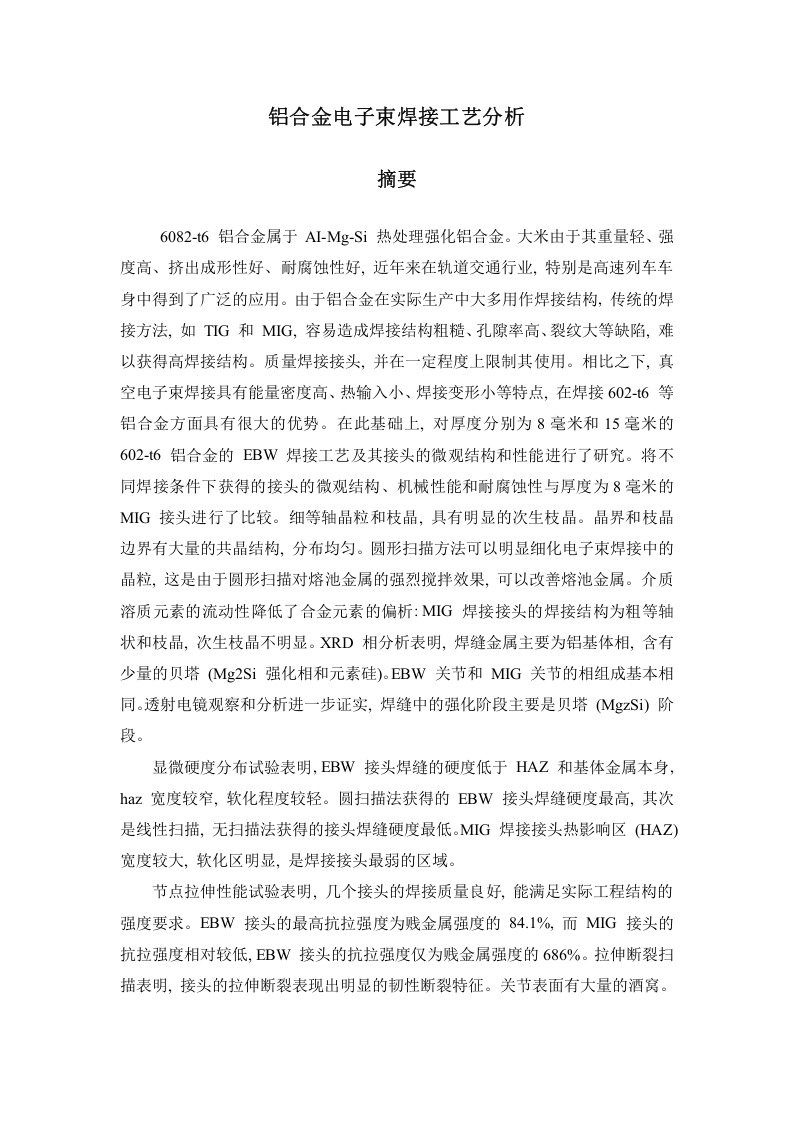

　　铝合金电子束焊接工艺的核心在于控制热输入与扫描模式，以获得理想的显微组织和耐腐蚀性能。研究以8mm和15mm厚6082-T6铝合金为对象，通过静态失重法和电化学试验评价焊接接头的耐腐蚀性，并对比电子束焊与MIG焊的差异。

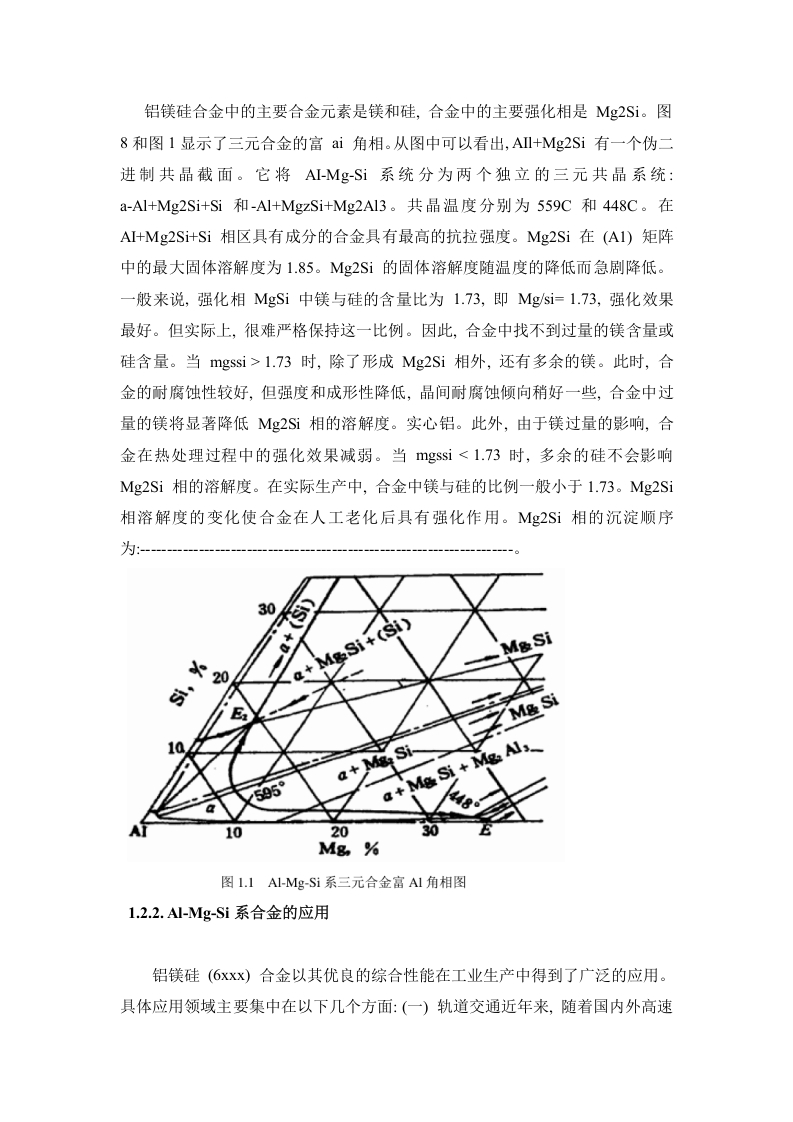

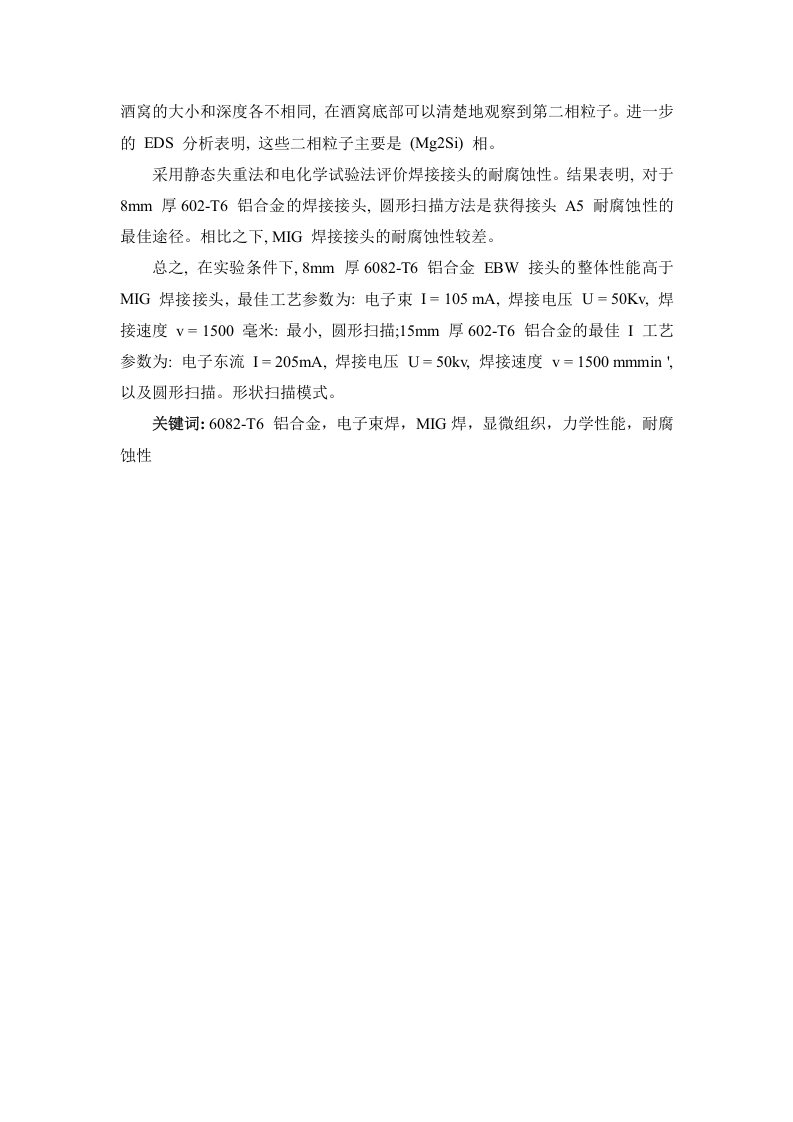

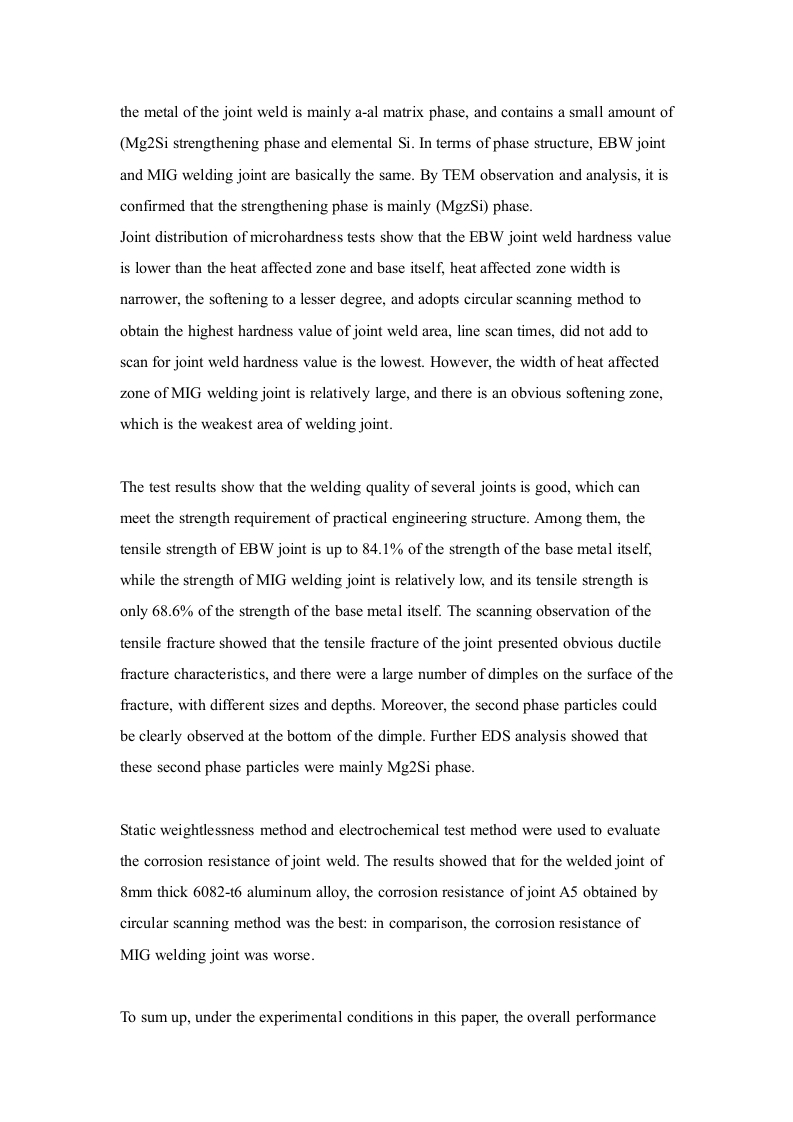

　　在显微组织方面，酒窝底部可观察到第二相粒子，经EDS分析确认主要为Mg2Si相。这些粒子的分布与尺寸直接影响接头的力学性能和腐蚀行为。对于8mm厚6082-T6铝合金，圆形扫描方法是获得接头A5耐腐蚀性的最佳途径，而MIG焊接接头的耐腐蚀性明显较差。

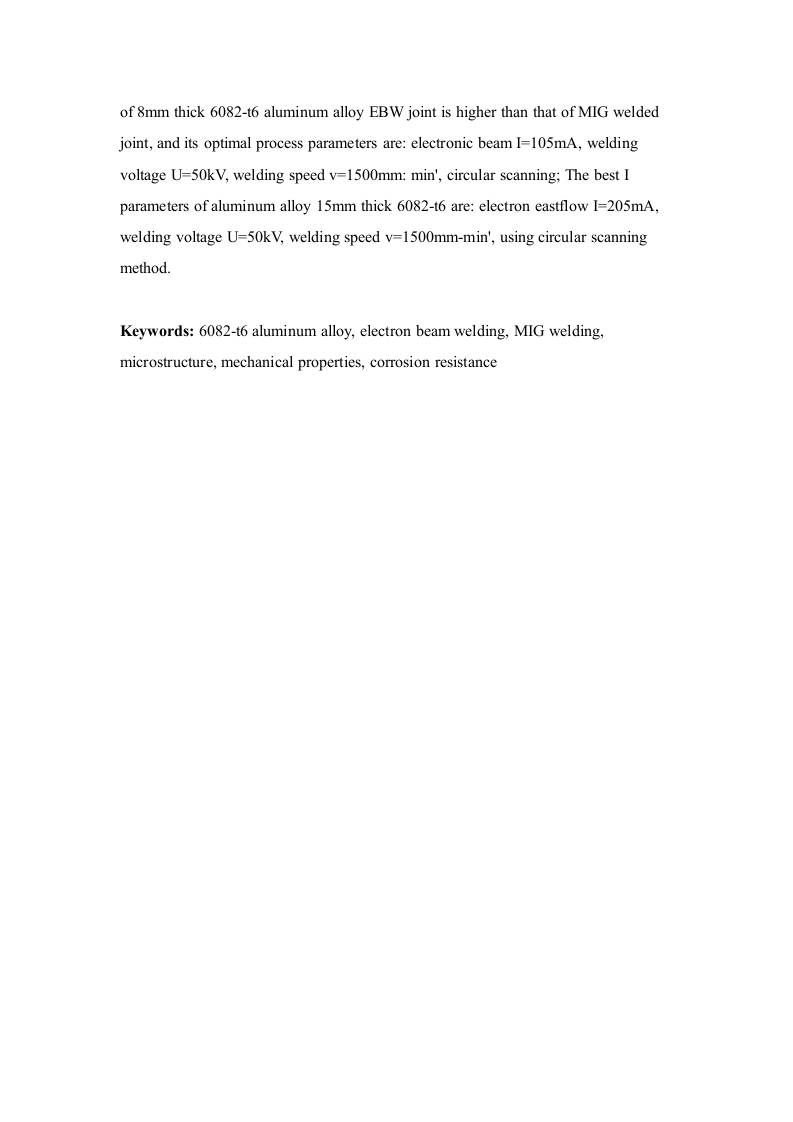

　　工艺参数对比显示，8mm厚6082-T6铝合金电子束焊的最佳参数为：电子束流I=105mA，焊接电压U=50kV，焊接速度v=1500mm/min，并采用圆形扫描模式。对于15mm厚6082-T6铝合金，最佳参数调整为：电子束流I=205mA，焊接电压U=50kV，焊接速度v=1500mm/min，同样采用圆形扫描模式。实验条件下，8mm厚6082-T6铝合金EBW接头的整体性能高于MIG焊接接头。

　　综上所述，圆形扫描模式能有效改善铝合金电子束焊接接头的耐腐蚀性，且电子束焊在力学性能与耐蚀性上均优于MIG焊。推荐在8mm和15mm厚6082-T6铝合金焊接中优先采用上述参数，以获取高质量接头。
