Y5-47N04离心锅炉引风机设计

　　文档类型：论文，适配使用人群：锅炉设计工程师、流体机械研究人员、热能动力专业学生。

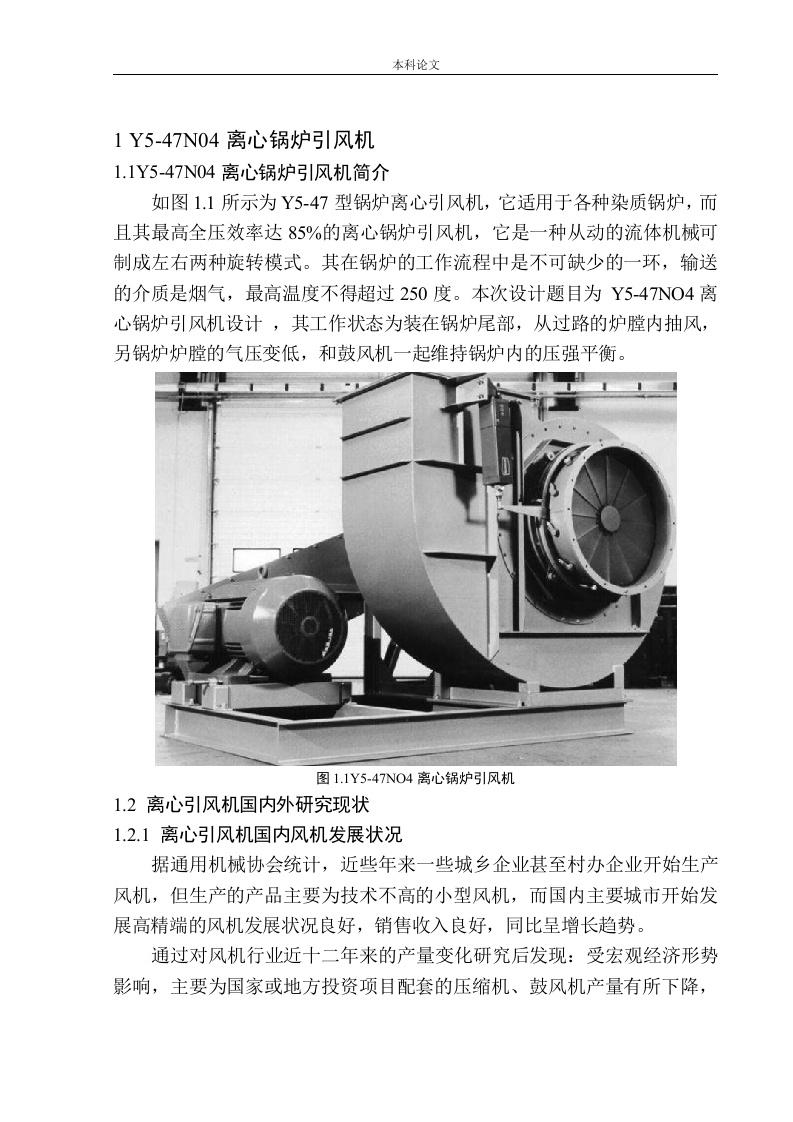

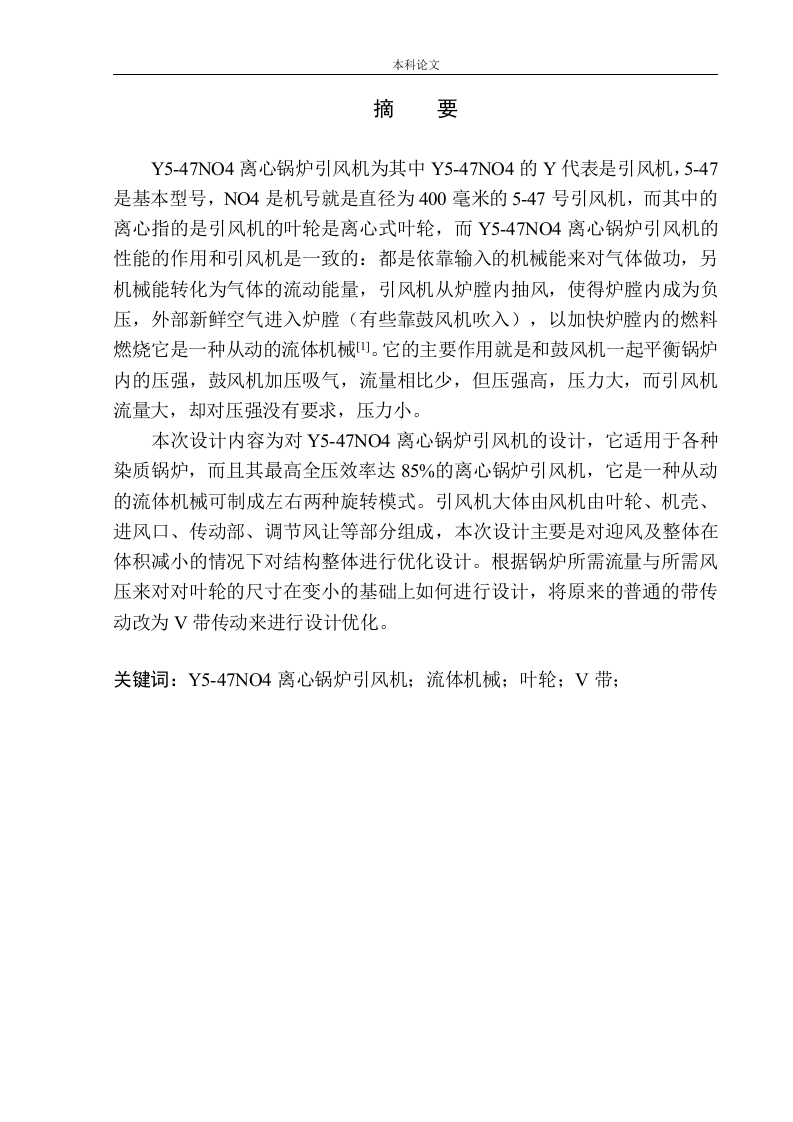

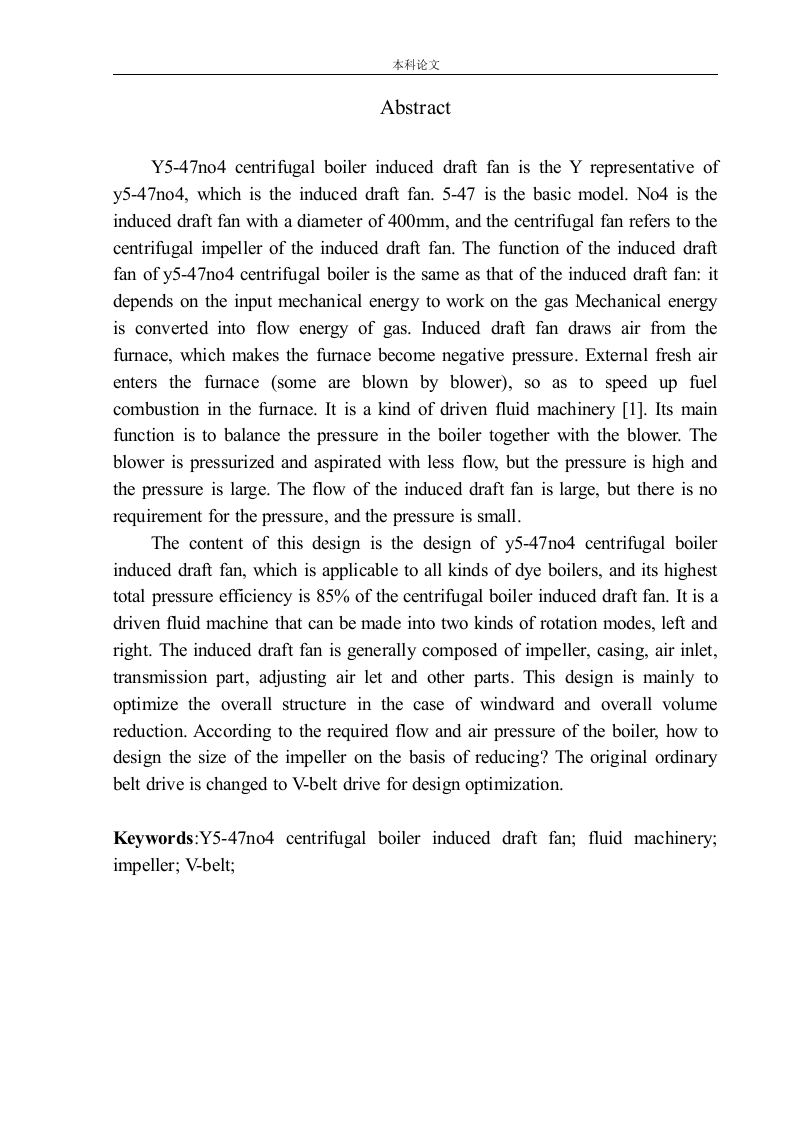

　　Y5-47N04离心锅炉引风机是一种从动的流体机械，其型号中Y代表引风机，5-47为基本型号，NO4表示机号即叶轮直径为400毫米。该风机依靠输入机械能对气体做功，将机械能转化为气体流动能量，从炉膛内抽风形成负压，使外部新鲜空气进入炉膛以加速燃料燃烧。它与鼓风机协同平衡锅炉内部压强：鼓风机流量小但压力高，引风机流量大而压力小。本次设计针对Y5-47N04离心锅炉引风机进行结构优化，适用于多种锅炉类型，其最高全压效率可达85%，并可制成左右两种旋转模式。

　　引风机主要由叶轮、机壳、进风口、传动部、调节风门等部件组成。设计核心目标是在整体体积减小的前提下，对结构进行优化。具体而言，根据锅炉所需的流量与风压，在叶轮尺寸变小的基础上重新设计叶轮参数，同时将原有的普通带传动改为V带传动，以提升传动效率与运行稳定性。这一优化方案兼顾了空间紧凑性与性能要求，使风机在更小体积下仍能满足锅炉系统的负压需求。

　　文档详细阐述了Y5-47N04离心锅炉引风机的设计流程与关键参数，包括叶轮直径、转速、风压、流量等计算依据，以及V带选型与传动比确定方法。通过对比优化前后的结构差异，论证了V带传动在减小径向尺寸、降低振动噪声方面的优势。此外，文档还给出了风机左右旋转模式的装配注意事项，为实际生产与安装提供了明确指导。

　　该论文解决了如何在有限空间内提升引风机性能的实际问题，尤其适用于对锅炉房占地面积有严格限制的改造项目。读者可依据文中提供的设计公式与选型步骤，快速完成同类风机的优化设计，避免重复计算与结构冗余。最高全压效率85% 的数据表明，优化后的风机在节能方面具有显著优势，可有效降低运行成本。
