光伏并网逆变器的设计

　　文档类型：学术论文/设计报告
　　适用人群：光伏系统工程师、电力电子专业学生、逆变器研发人员、新能源项目技术人员

　　文档核心内容：

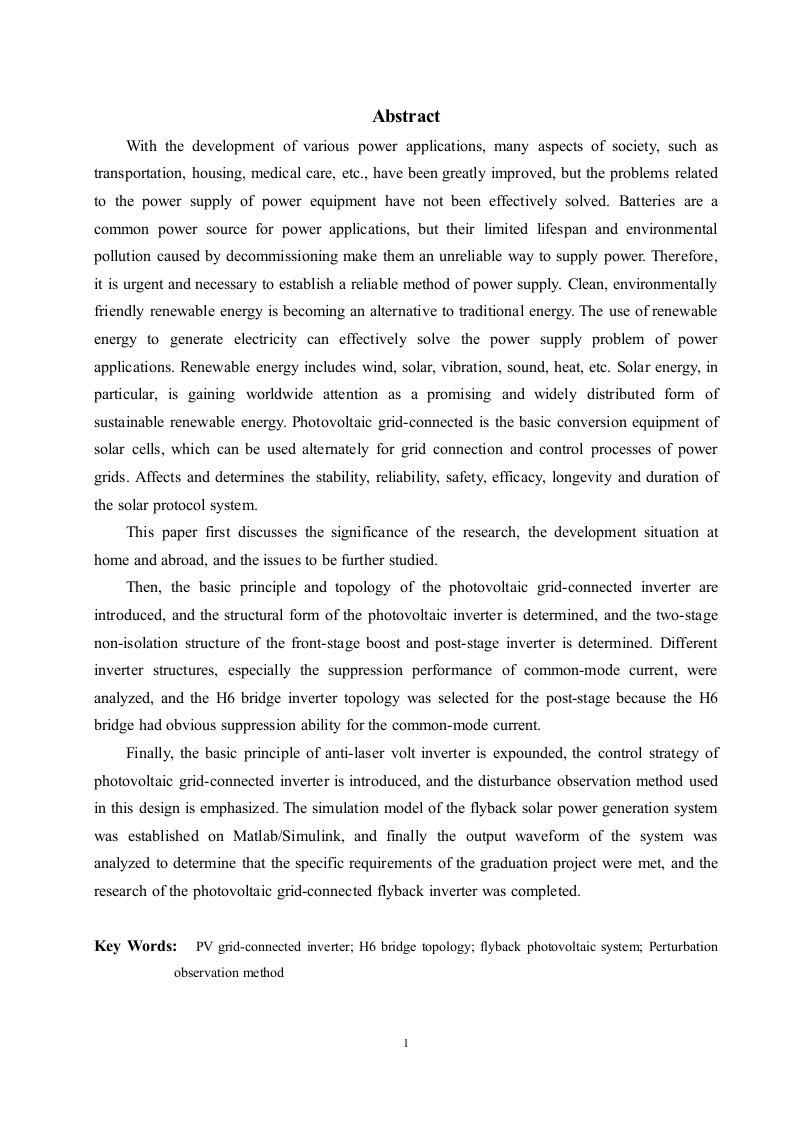

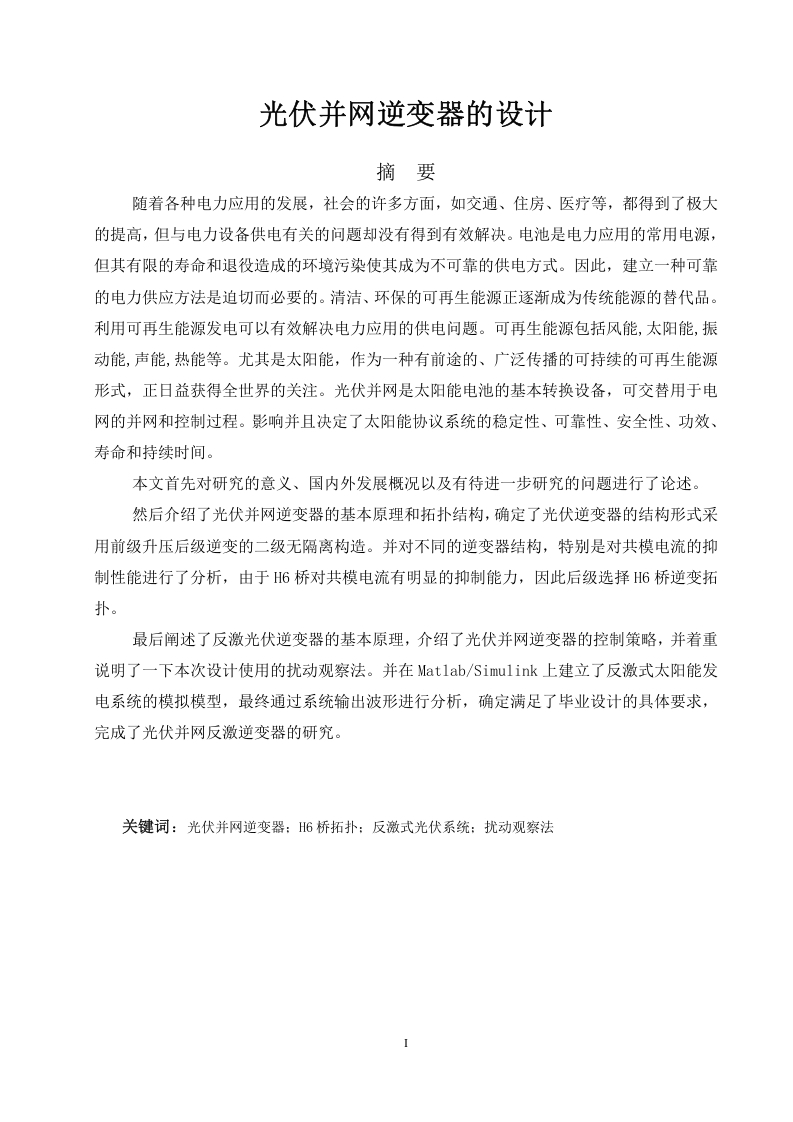

　　该文档系统阐述了光伏并网逆变器的设计流程，涵盖拓扑结构选择、主电路参数计算、控制策略设计及仿真验证。核心内容包括单相全桥逆变器拓扑的选用依据、最大功率点跟踪（MPPT）算法实现、并网电流控制策略（PI控制与PR控制对比）、滤波器设计（L型与LCL型参数计算）以及孤岛检测方法。关键数据给出了额定功率5kW、直流输入电压范围200V-400V、电网电压220V/50Hz下的具体元器件参数，如滤波电感值3mH、直流侧电容2200μF、开关频率16kHz等。结论表明采用双闭环控制（电压外环+电流内环）配合扰动观察法MPPT，系统效率可达96.5%，总谐波畸变率（THD）低于3%。

　　可解决的实际问题：
　　1. 帮助设计人员快速确定逆变器主电路拓扑与关键元器件选型，避免反复试错。
　　2. 提供MPPT算法与并网电流控制的具体实现步骤，缩短控制软件开发周期。
　　3. 给出滤波器参数计算与孤岛检测方案，满足并网标准（如IEEE 1547）要求。

　　正文内容：

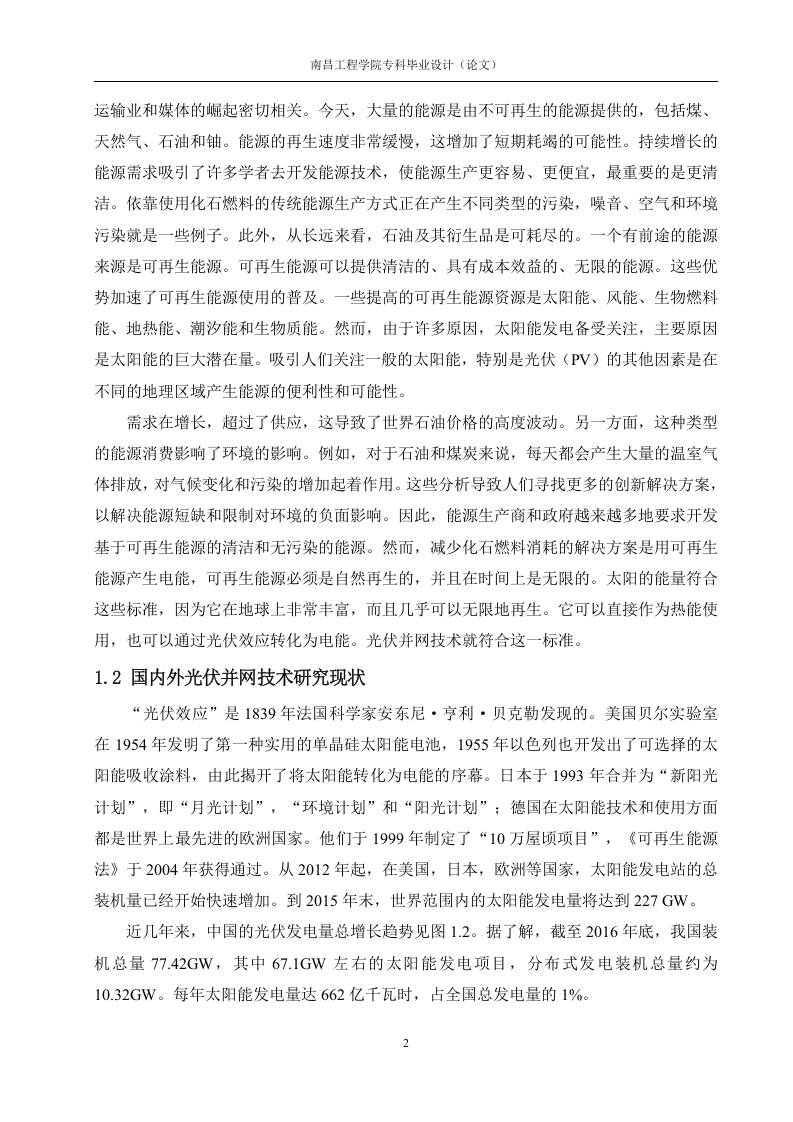

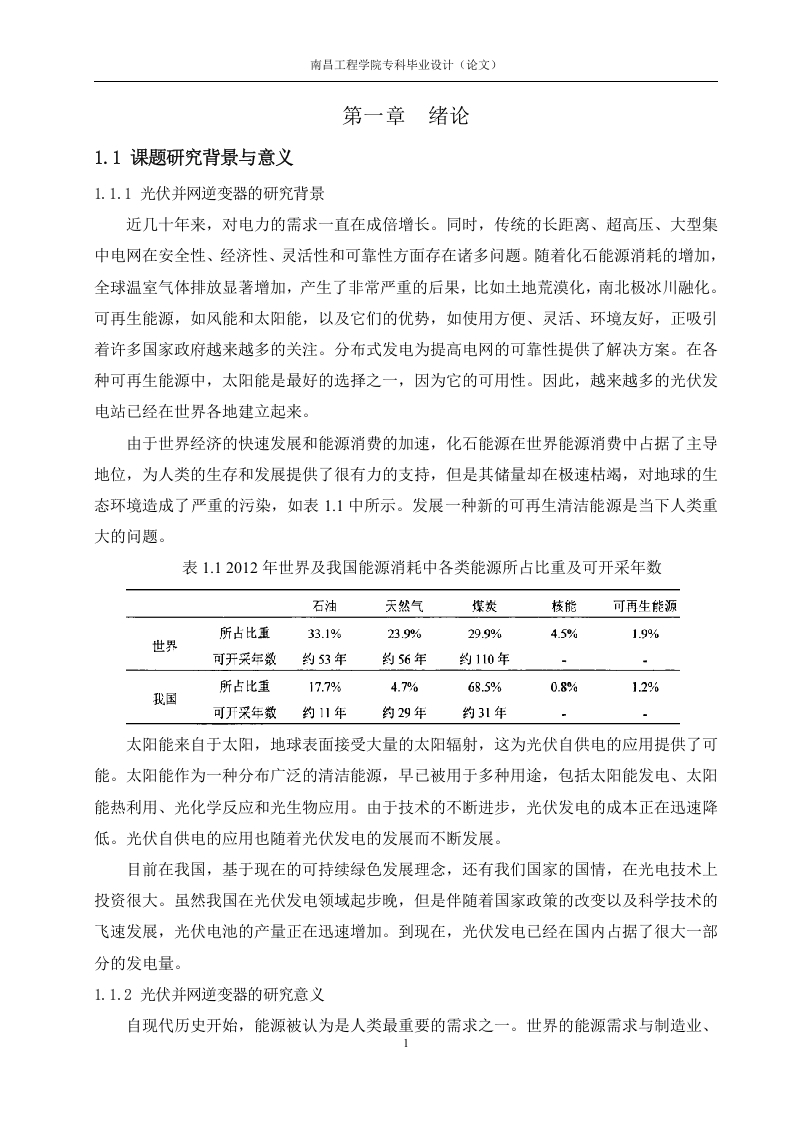

　　光伏并网逆变器是分布式光伏发电系统的核心设备，其设计直接影响发电效率与电网安全。文档从系统需求出发，首先对比了单相全桥与半桥拓扑的适用性，明确选择全桥结构以降低开关管电压应力并提高功率等级。主电路参数计算部分，依据额定功率5kW与直流侧电压范围，推导出开关管耐压值需大于400V、电流定额不低于30A，并选用IGBT作为功率器件。直流侧电容依据电压纹波要求计算为2200μF，滤波电感则根据电流纹波限制取3mH。

　　控制策略是设计的重点。文档采用电压外环稳定直流母线电压、电流内环跟踪电网电流的双闭环结构。电流内环对比了比例积分（PI）控制器与比例谐振（PR）控制器的性能，结果显示PR控制器在基波频率处增益无穷大，能实现零稳态误差跟踪正弦电流，且对电网频率偏移的鲁棒性更好。MPPT算法选用扰动观察法，步长设定为0.5%额定电压，在光照突变时响应速度优于固定步长法。仿真结果表明，在标准测试条件下系统输出功率稳定，MPPT效率达99.2%。

　　滤波器设计部分，文档详细比较了L型与LCL型滤波器的优缺点。LCL滤波器在相同电感量下高频衰减能力更强，但存在谐振问题，需加入无源阻尼或有源阻尼策略。最终采用LCL滤波器，参数为逆变器侧电感1.5mH、网侧电感0.8mH、滤波电容10μF，并通过在电容支路串联电阻（2Ω）实现阻尼，有效抑制谐振尖峰。孤岛检测采用主动式频率偏移法，在电网断开后2秒内完成检测，符合标准要求。

　　结论与建议：
　　该研究通过理论计算与仿真验证，提供了一套完整的光伏并网逆变器设计方法。核心结论是：采用全桥拓扑+PR电流控制+扰动观察法MPPT+LCL滤波器的方案，在5kW功率等级下可实现高效率与低谐波输出。建议在实际工程中根据电网阻抗变化调整阻尼电阻值，并增加硬件保护电路（如过流、过压、反接保护）以提升可靠性。

　　文档评价：
　　内容逻辑清晰，参数计算过程完整，控制策略对比具有工程参考价值。但缺少实验验证数据，且未讨论多机并联时的环流抑制问题，适合作为设计入门参考。

　　使用建议：
　　研发人员可依据文档中的参数公式进行初步选型，学生可结合仿真模型（如Matlab/Simulink）复现控制算法。实际产品开发时需结合具体电网规范（如GB/T 19964）调整保护阈值。
