自动剥线机的控制系统设计

　　自动剥线机的控制系统设计——基于PLC与伺服控制的精准剥线方案

　　文档类型：毕业设计论文。
　　适用人群：自动化、电气工程、机械设计等相关专业的学生、研究人员及工程师。
　　文档作用：提供一套完整的自动剥线机控制系统设计方案，解决传统剥线机精度不足、控制不灵活等问题，适用于需要高精度线束加工的场景。

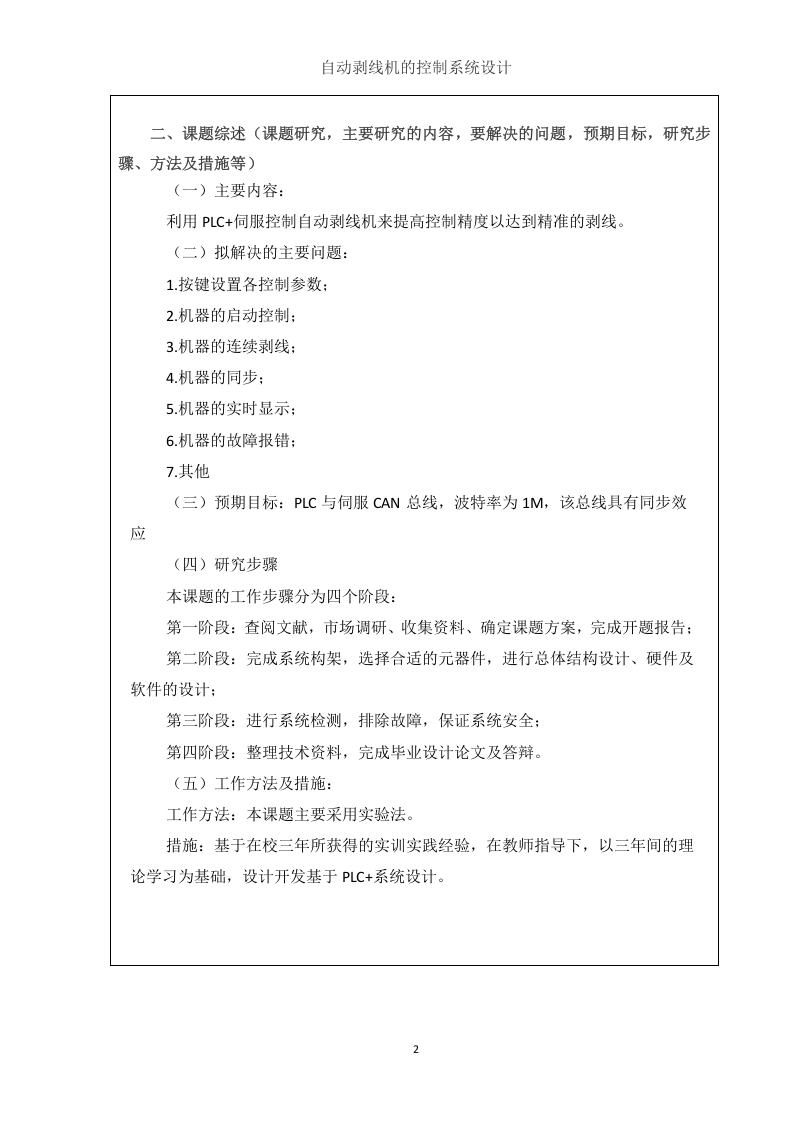

　　一、课题综述与核心内容

　　本课题围绕自动剥线机的控制系统展开设计，核心目标是利用PLC与伺服控制技术提升剥线精度，实现精准、稳定的线束加工。主要内容包括：通过PLC作为主控制器，结合伺服驱动系统，对剥线机的动作进行精确控制；同时，设计人机交互界面，实现参数设置、运行监控与故障报警等功能。该方案旨在替代传统机械式或简易电气控制方式，满足现代线束加工对高精度、高效率的要求。

　　二、拟解决的主要问题

　　本设计针对自动剥线机在实际应用中常见的控制难题，提出以下解决方案：

　　1. 按键设置各控制参数：允许用户通过按键灵活设定剥线长度、剥皮深度、进给速度等关键参数，适应不同规格线缆的加工需求。
　　2. 机器的启动控制：设计安全可靠的启动逻辑，确保设备在准备就绪后平稳启动，避免误操作或冲击损坏。
　　3. 机器的连续剥线：实现自动化连续作业，减少人工干预，提升生产效率。
　　4. 机器的同步控制：通过CAN总线通信，实现PLC与伺服驱动器之间的高速数据交换，确保各轴动作的精确同步，这是保证剥线质量的关键。
　　5. 机器的实时显示：在操作面板上实时显示当前工作状态、运行参数及加工计数，方便操作人员监控。
　　6. 机器的故障报错：系统具备自诊断功能，当出现电机过载、通信异常、传感器故障等问题时，能及时报警并显示故障代码，便于快速排查与维护。
　　7. 其他辅助功能：如手动调试模式、紧急停止、参数存储与调用等，提升设备的易用性与安全性。

　　三、预期目标

　　本设计的预期目标是构建一套基于PLC与伺服CAN总线的控制系统，其中波特率设定为1Mbps。该总线具有同步效应，能够确保多个伺服轴在高速运行下保持严格的时序同步，从而将剥线精度控制在较高水平。系统应具备良好的稳定性、抗干扰能力，并支持后续的功能扩展。

　　四、研究步骤与方法

　　本课题的工作分为四个阶段：
　　第一阶段：查阅相关文献，进行市场调研，收集技术资料，明确课题方案，完成开题报告。
　　第二阶段：完成系统架构设计，选择合适的PLC、伺服驱动器、传感器等元器件，进行总体结构设计、硬件电路设计与软件程序编写。
　　第三阶段：进行系统联调与测试，排查并排除故障，确保系统安全可靠运行。
　　第四阶段：整理技术资料与设计文档，完成毕业设计论文撰写及答辩准备。

　　工作方法：本课题主要采用实验法。基于在校三年所学的理论知识与实训经验，在教师指导下，以PLC与伺服控制技术为基础，通过搭建实验平台、编写控制程序、调试运行参数等方式，逐步验证并完善设计方案。

　　五、文档参考价值

　　本设计文档详细阐述了自动剥线机控制系统的完整开发流程，从问题分析、方案设计到实施验证，逻辑清晰，步骤明确。对于正在从事或学习自动化控制系统设计的人员，尤其是涉及PLC与伺服总线通信、多轴同步控制、工业设备人机界面开发等领域的读者，具有直接的参考与借鉴意义。文档中的技术选型、参数设定及故障排查思路，均可作为实际项目开发的依据。
