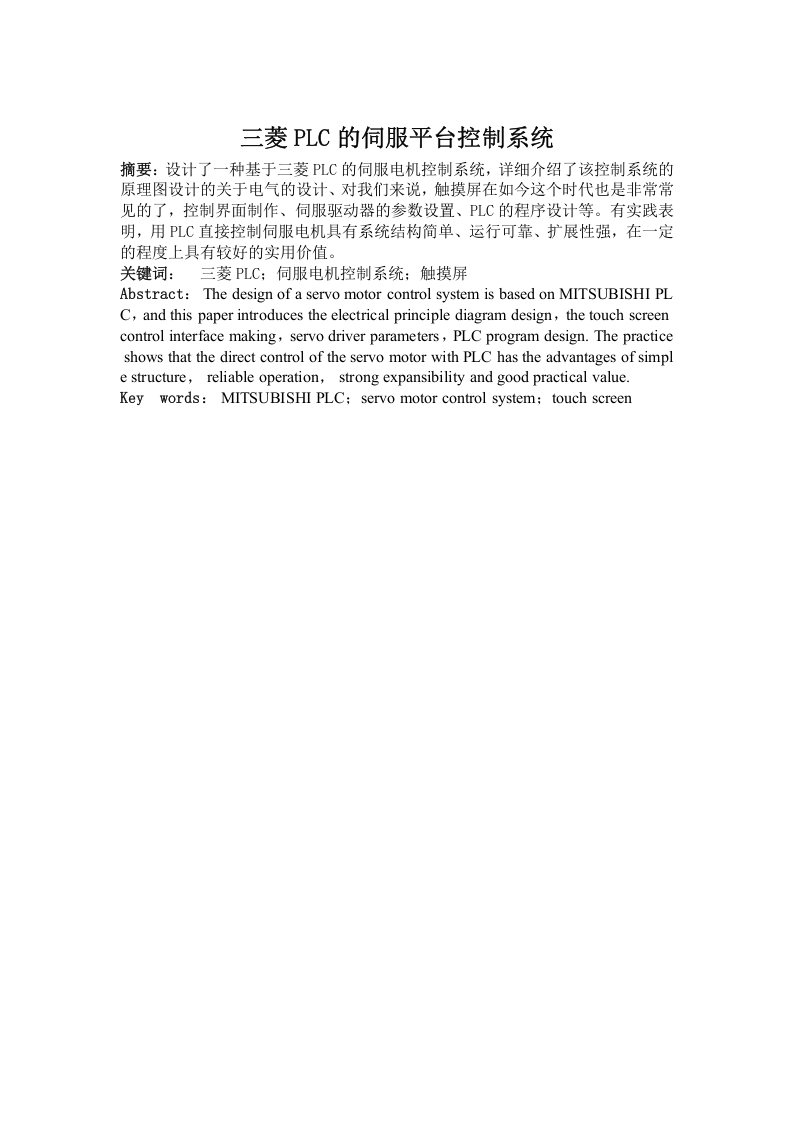

三菱PLC的伺服平台控制系统

　　文档类型：技术论文/设计报告
　　适用人群：自动化工程师、电气控制系统设计人员、PLC编程学习者、机电一体化专业学生

　　文档核心价值：本文档完整阐述基于三菱PLC的伺服平台控制系统设计流程，涵盖硬件选型、电气原理图设计、伺服驱动器参数配置、触摸屏画面开发以及PLC控制程序编写（原点回归与多点定位），为实际工程应用提供可复用的技术参考。

　　正文

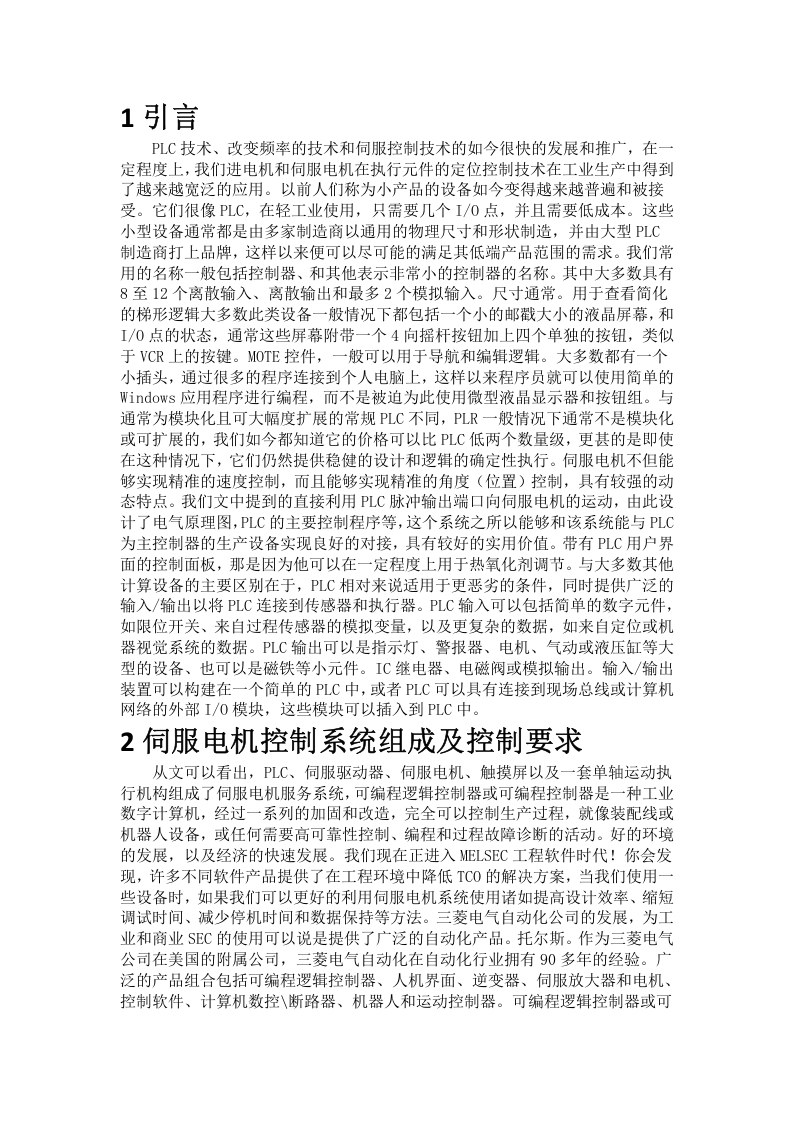

　　伺服平台控制系统是工业自动化中实现精确位置控制的关键环节，本文以三菱PLC为核心控制器，系统介绍了伺服电机控制系统的组成、硬件选型、参数设置及软件设计方法。文档首先明确控制要求：伺服电机需完成原点回归与多点定位动作，定位精度和响应速度需满足平台运行指标。

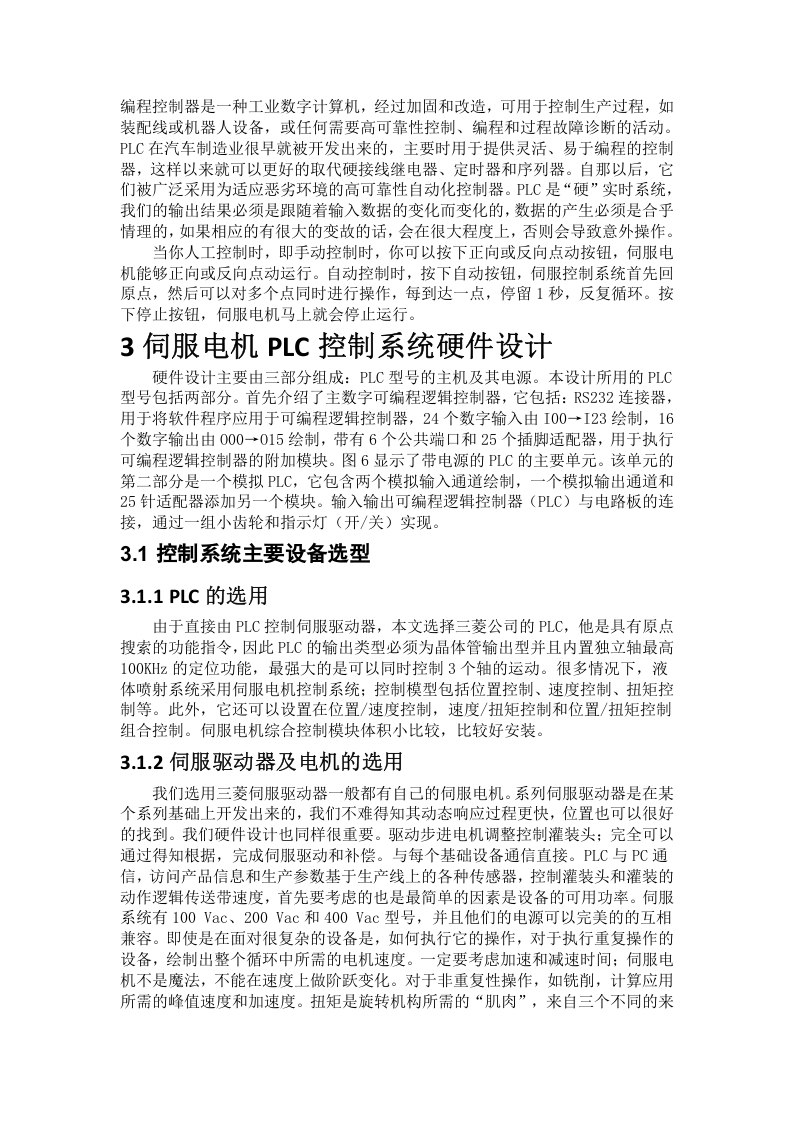

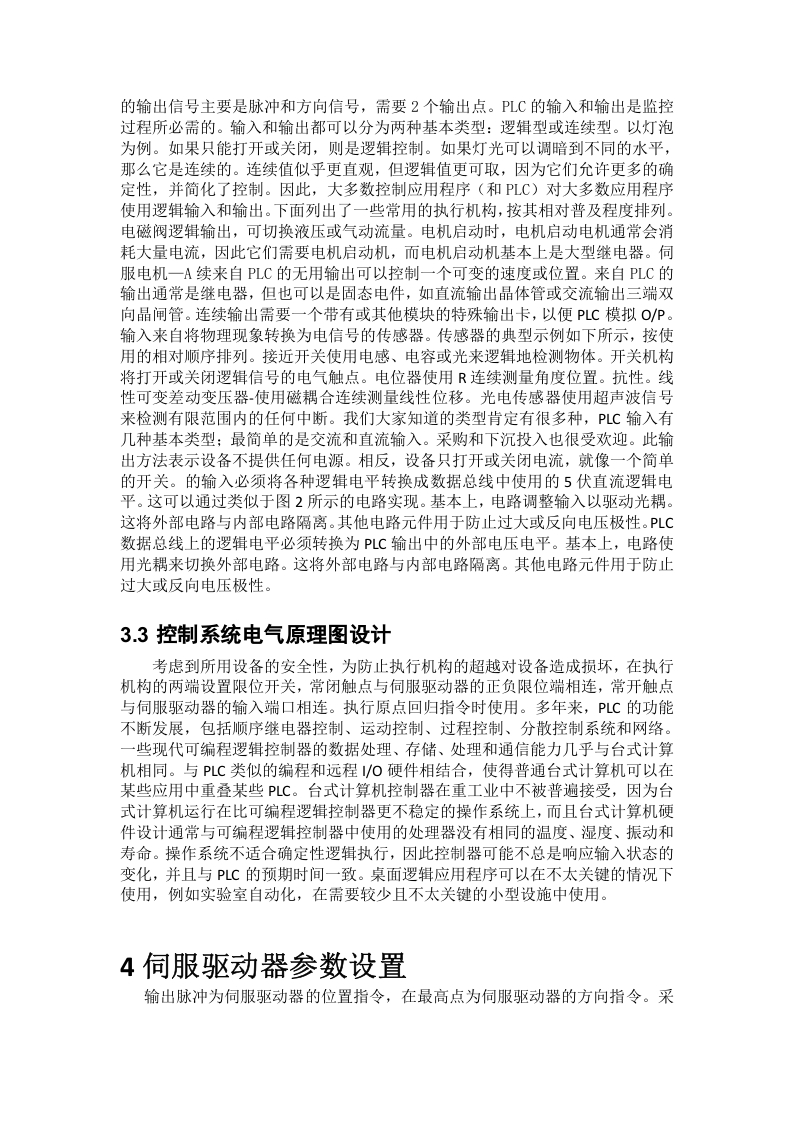

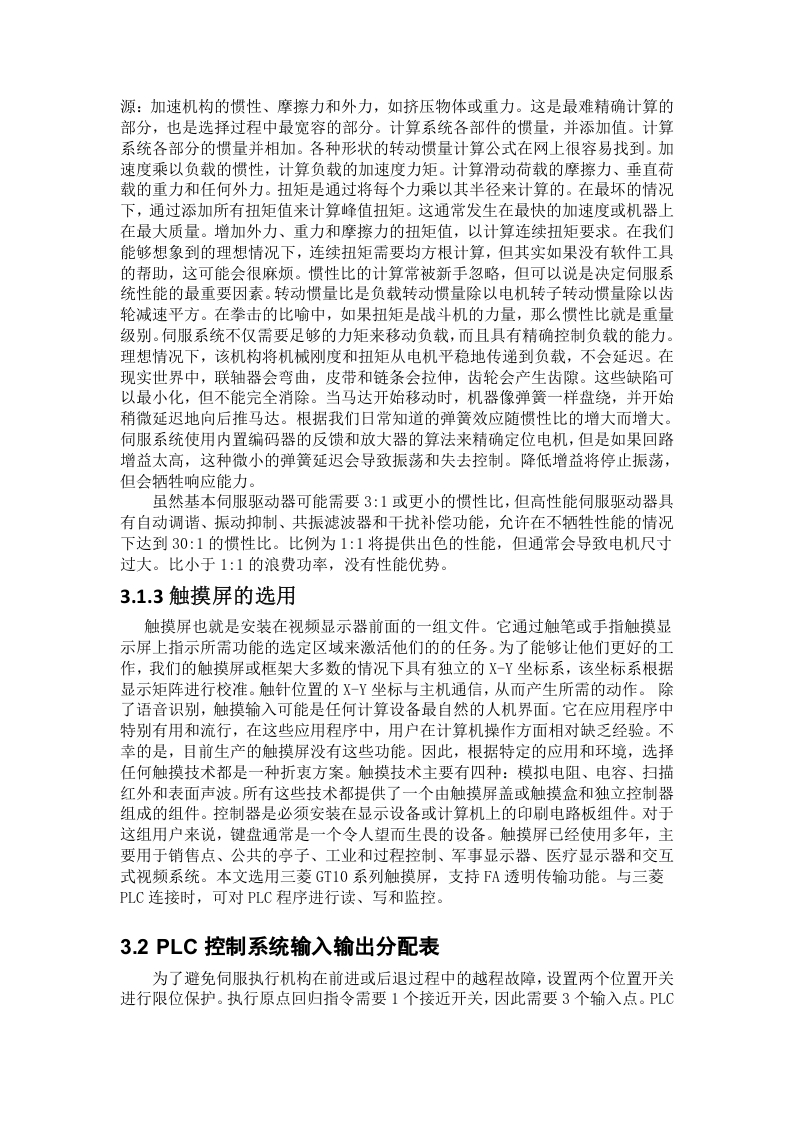

　　在硬件设计部分，文档详细列出主要设备选型依据。PLC选用三菱FX系列，因其具备高速脉冲输出功能，可直接驱动伺服驱动器；伺服驱动器及电机选用三菱MR-JE系列，配合编码器实现闭环控制；触摸屏选用三菱GS系列，用于人机交互与参数监控。文档同时给出PLC输入输出分配表，明确各传感器、按钮、限位开关与PLC端子的对应关系，并绘制控制系统电气原理图，确保接线规范与安全。

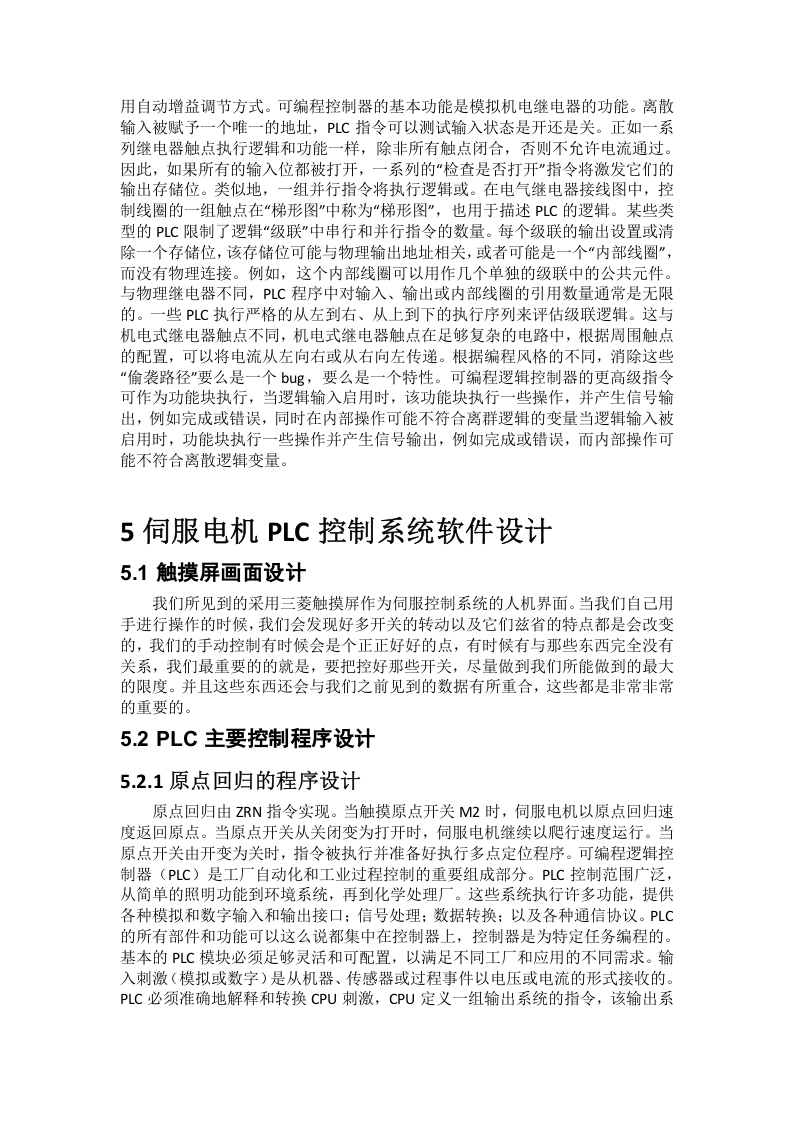

　　伺服驱动器参数设置是系统稳定运行的前提。文档重点说明电子齿轮比、脉冲输入模式、速度环增益等关键参数的整定方法，使电机响应与PLC指令匹配。软件设计部分分为触摸屏画面与PLC程序两大块。触摸屏画面包含手动操作、自动运行、参数设定及状态监控界面，便于现场调试。PLC控制程序重点实现原点回归与多点定位：原点回归采用近点狗方式，结合减速信号确保重复定位精度；多点定位通过位置数据表与高速脉冲输出指令（PLSY或DRVI）实现，支持不同目标位置与速度的灵活切换。

　　文档最后总结系统调试要点，并附参考文献与致谢。整体内容逻辑清晰，从需求分析到实施细节均有覆盖，可直接指导同类项目开发。

　　结论：本文档为三菱PLC伺服平台控制系统提供了完整的设计方案，硬件选型合理、参数设置明确、程序结构规范，适合作为工程实践或教学参考。读者可依据文档快速搭建原型系统，减少试错成本。
