皮带运输机的plc电气控制系统设计

　　文档类型：论文/设计报告
　　适用人群：自动化、电气工程相关专业学生，工业控制系统设计人员，PLC技术学习者

　　文档可解决的实际问题：
　　本设计文档系统阐述了基于PLC的皮带运输机电气控制系统完整开发流程，涵盖硬件选型、电路设计、软件编程及仿真调试，为工业输送线自动化改造或课程设计提供可直接参考的技术方案与实施步骤。

　　正文内容：

　　该文档围绕皮带运输机的PLC电气控制系统设计展开，核心目标是实现皮带传输机的自动化控制与变频调速。

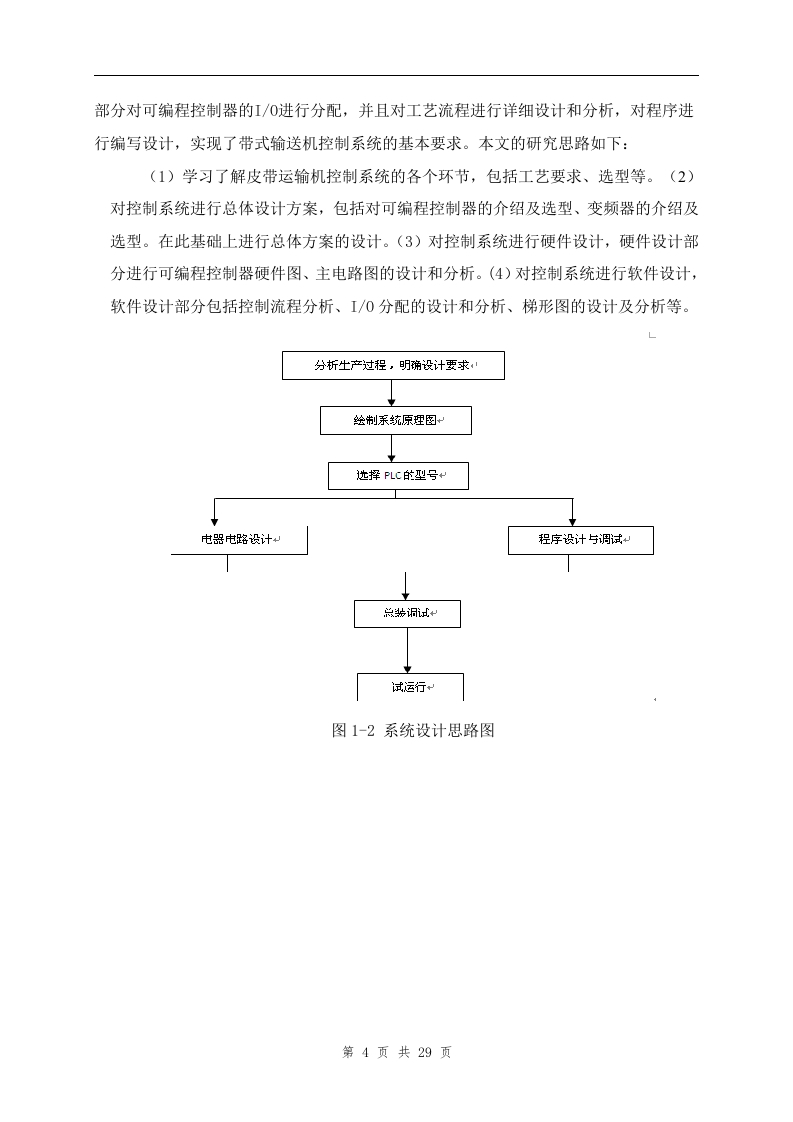

　　第1章为绪论，明确了课题来源于工业生产中对输送系统自动化与稳定性的实际需求，研究目的在于通过PLC技术提升皮带运输机的控制精度与运行效率。文档详细介绍了皮带运输机的机械结构组成，包括驱动滚筒、托辊、输送带及张紧装置等部件，并规划了从硬件选型到软件调试的完整研究思路。

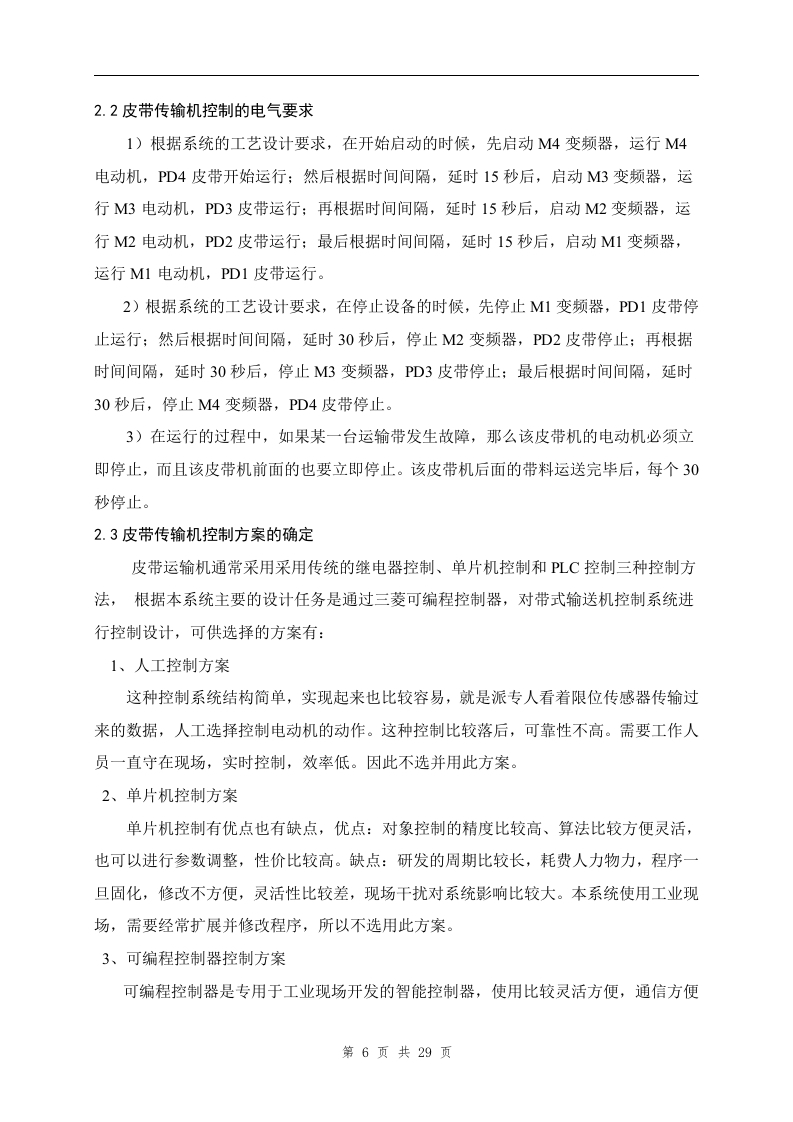

　　第2章为总体设计，在明确皮带运输机结构的基础上，提出了控制系统的电气要求，包括启动停止控制、速度调节、过载保护及紧急停止等功能。经过方案对比，最终确定采用PLC作为核心控制器，配合变频器实现电机调速的控制方案。

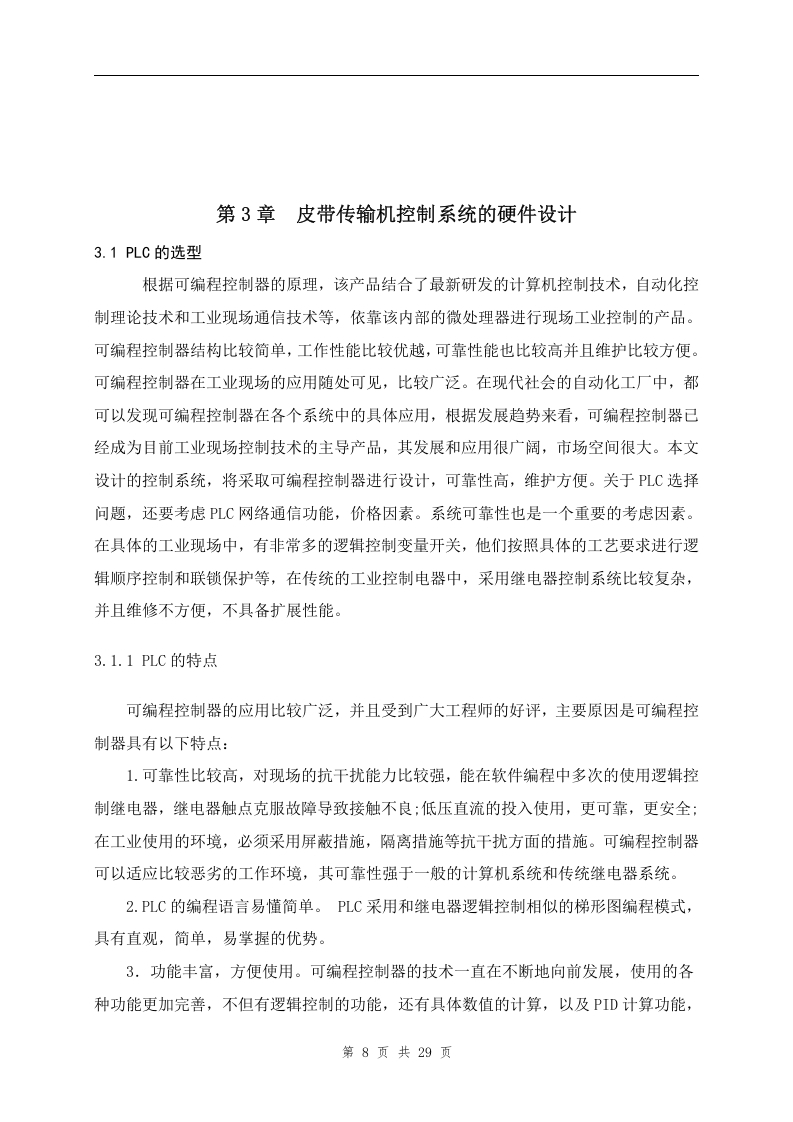

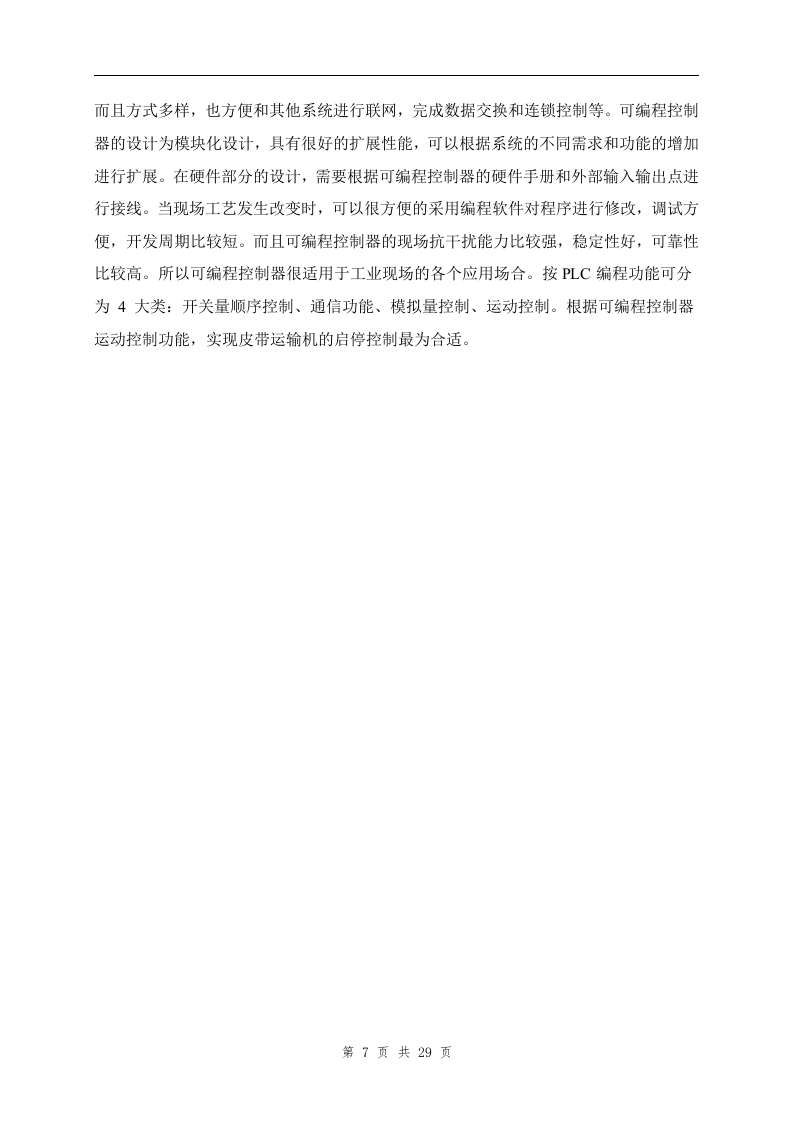

　　第3章为硬件设计，是文档的技术核心部分。PLC选型方面，分析了PLC的特点与工作原理，并依据控制需求选择了合适的机型。变频器选型部分，根据电机功率与调速范围确定了变频器型号。电动机选型则依据负载特性与工作环境完成。主电路设计包含了电源引入、断路器、接触器及变频器连接，控制电路则设计了按钮、指示灯及传感器接口，确保系统安全可靠。

　　第4章为软件设计，首先绘制了系统工作流程图，明确启动、运行、停止及故障处理逻辑。随后设计了I/O分配表，将输入信号（按钮、传感器）与输出信号（接触器、指示灯）对应至PLC端口。梯形图程序的设计实现了顺序控制与变频调速功能，最后通过仿真调试验证了程序的正确性，调试结果显示系统能够按照预定逻辑稳定运行。

　　结论部分总结了设计成果，确认基于PLC与变频器的控制系统能够有效满足皮带运输机的自动化控制要求，提高了系统的可靠性与灵活性。参考文献与致谢部分列出了设计过程中参考的技术资料与支持人员。

　　文档价值与适用场景：
　　该文档适合作为自动化专业课程设计的参考范本，也可用于工业现场技术人员进行输送线控制系统改造时的方案借鉴。文档提供了从理论分析到实际调试的完整闭环内容，读者可快速掌握皮带运输机PLC控制系统的设计方法与关键技术点。
