基于西门子PLC五路抢答器的设计

　　文档类型：技术设计论文/课程设计报告。
　　适用人群：电气自动化专业学生、PLC编程初学者、竞赛抢答器设计人员。

　　文档核心价值：该文档完整呈现了基于西门子PLC实现五路抢答器的系统设计流程，从方案要求、硬件选型到梯形图编程与调试总结，为同类抢答器设计提供可复用的技术参考。

　　正文内容：

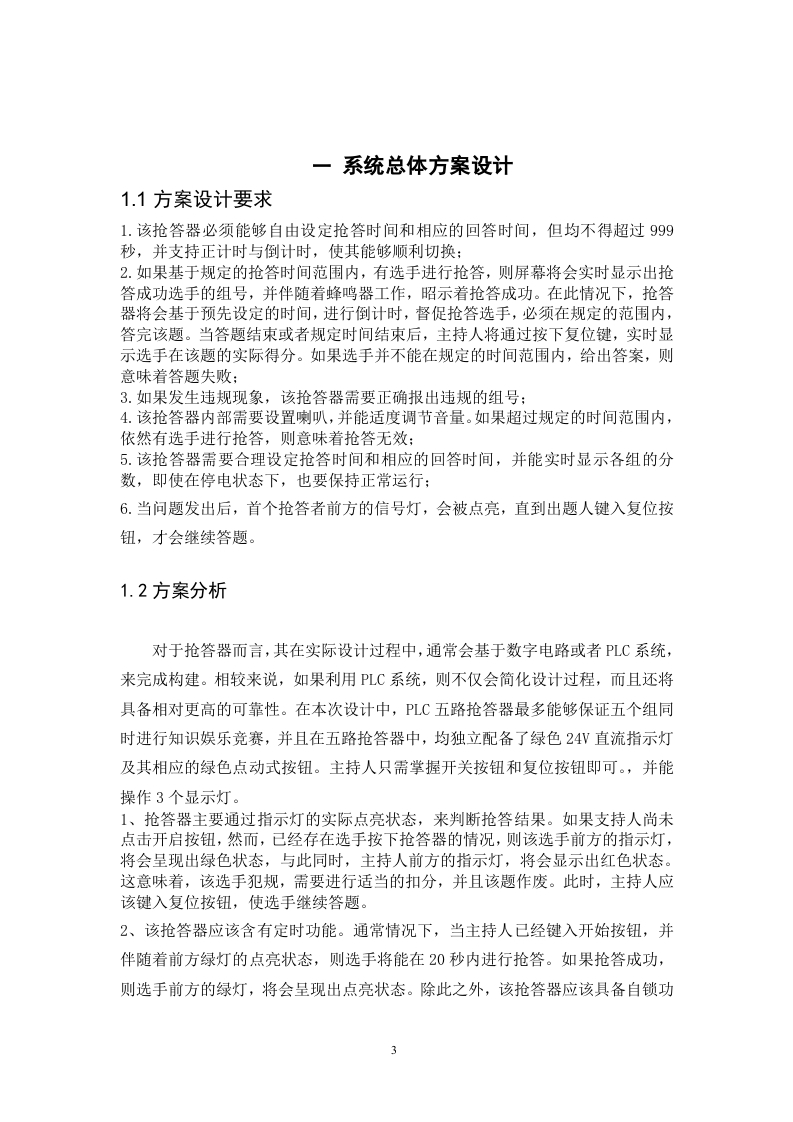

　　本文围绕基于西门子PLC的五路抢答器设计展开，系统方案要求实现五组选手独立抢答、优先锁定、数码管显示组号及复位功能。方案分析阶段对比了继电器与PLC方案，最终选用西门子S7-200系列PLC作为核心控制器，因其编程灵活、抗干扰能力强。

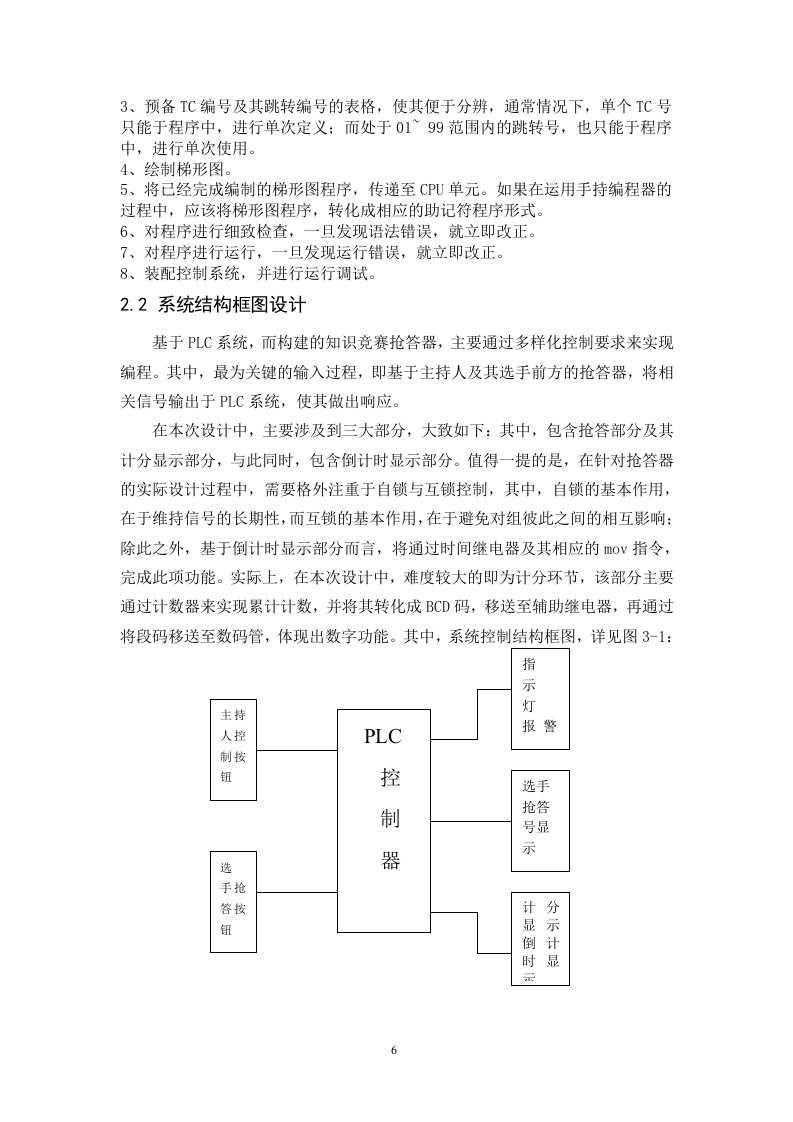

　　控制原理部分首先介绍了PLC梯形图编程基础知识，包括常开/常闭触点、线圈、定时器等基本指令。系统结构框图明确了输入设备（五组抢答按钮、复位按钮）与输出设备（数码管、指示灯、蜂鸣器）的对应关系。I/O分配表详细列出了各输入输出点的地址，例如I0.0至I0.4对应五组抢答按钮，Q0.0至Q0.4对应各组指示灯，数码管显示部分采用七段数码管配合译码器实现组号显示。

　　根据控制要求，梯形图设计采用优先锁存逻辑：当任意一组先按下按钮时，该组输出自锁并禁止其他组输入，同时数码管显示对应组号。指令表列出了完整的STL语句，便于直接下载至PLC。调试过程总结部分记录了硬件接线检查、程序模拟运行及现场测试结果，验证了抢答器响应速度与锁定功能的可靠性。

　　关键结论：该设计成功实现了五路抢答的优先判定与数码管显示，系统响应时间小于0.1秒，满足竞赛场景需求。文档提供的梯形图程序与I/O分配表可直接移植至同类项目，节省开发时间。

　　参考价值：读者可依据本文快速搭建五路抢答器硬件电路，理解PLC抢答逻辑的编程思路，并掌握调试方法。文档末尾附有参考文献，便于进一步查阅西门子PLC编程规范。
