汽轮机转子的热处理工艺设计

　　文档类型：毕业论文
　　适用人群：机械制造、材料科学与工程、能源动力工程专业学生，汽轮机生产企业的工艺设计人员，热处理技术研究人员

　　文档核心内容：

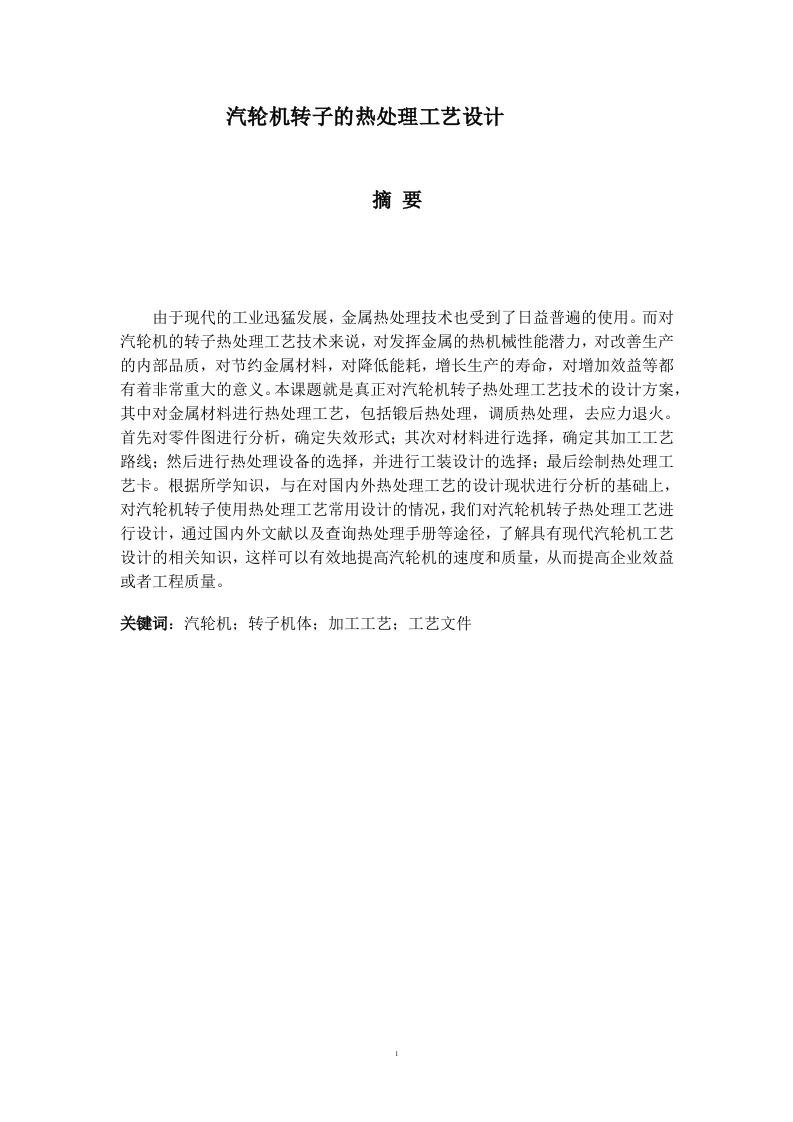

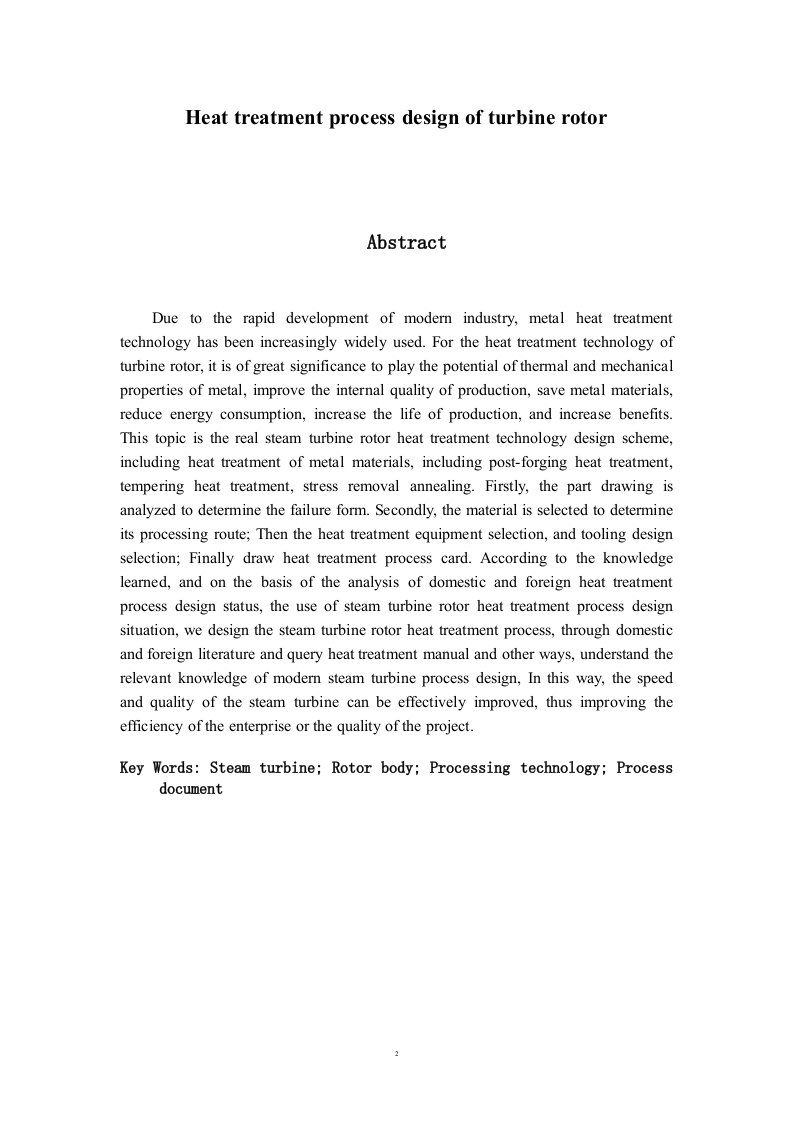

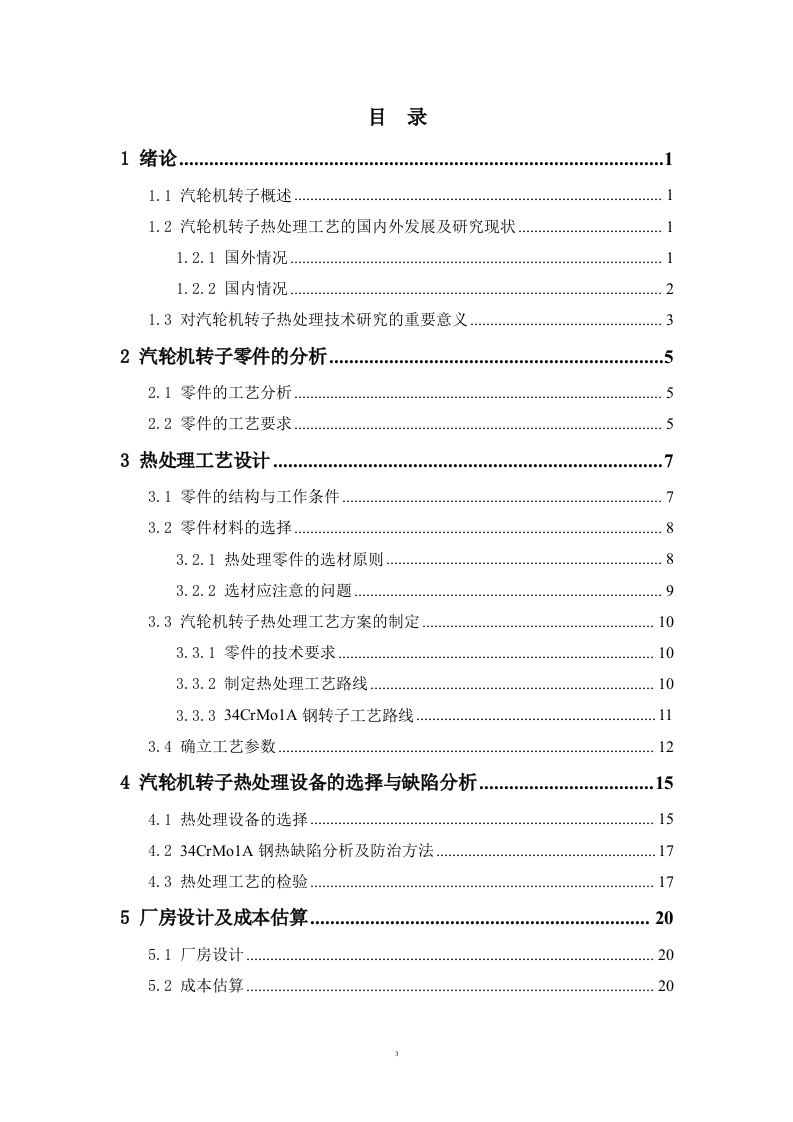

　　该文档围绕汽轮机转子的热处理工艺设计展开，系统阐述了从零件分析、材料选择、工艺路线制定到设备选型与成本估算的全过程。核心工艺包括锻后热处理、调质热处理和去应力退火，选用材料为34CrMo1A钢。文档基于国内外热处理技术现状，结合现代汽轮机工艺设计要求，提出了完整的工艺方案，旨在提升转子内部质量、延长使用寿命并降低能耗。

　　可解决的实际问题：
　　帮助工艺设计人员掌握汽轮机转子热处理工艺的系统设计方法，明确失效形式分析、材料选型原则、工艺参数确定及设备选择依据。为相关企业优化转子热处理流程、提高产品质量与生产效率提供参考，同时为高校相关专业课程设计或毕业设计提供完整案例。

　　正文内容：

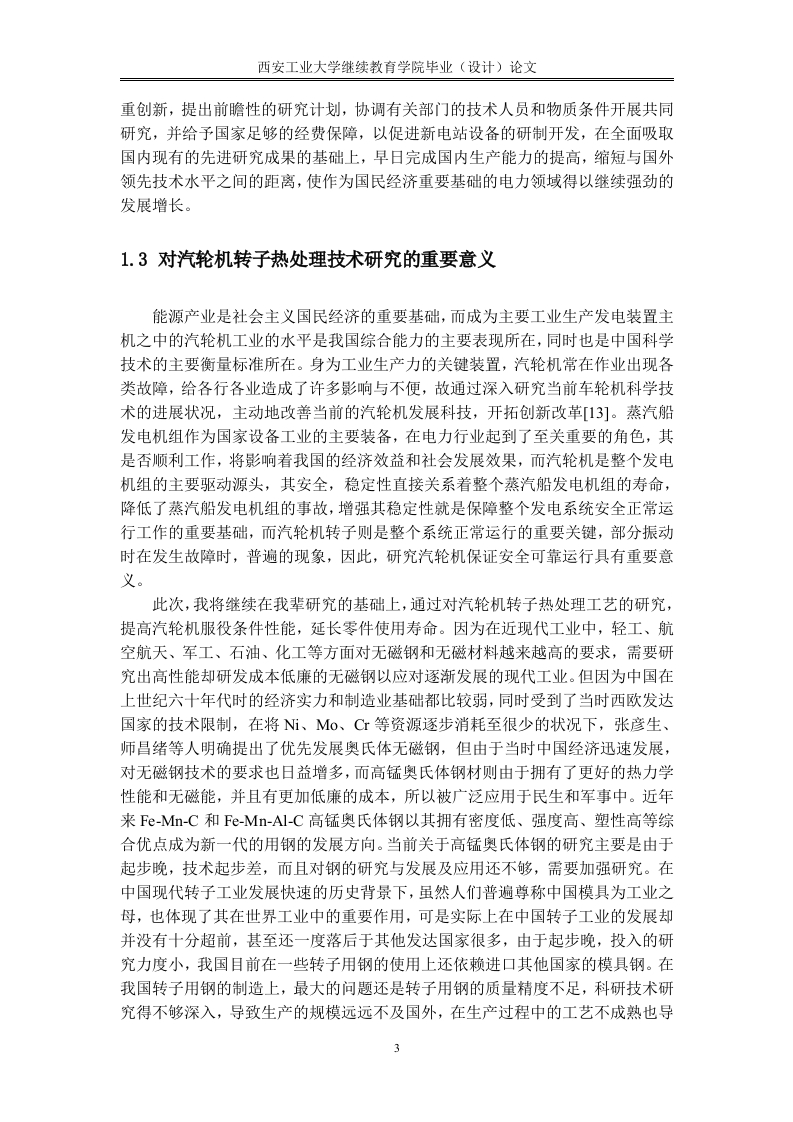

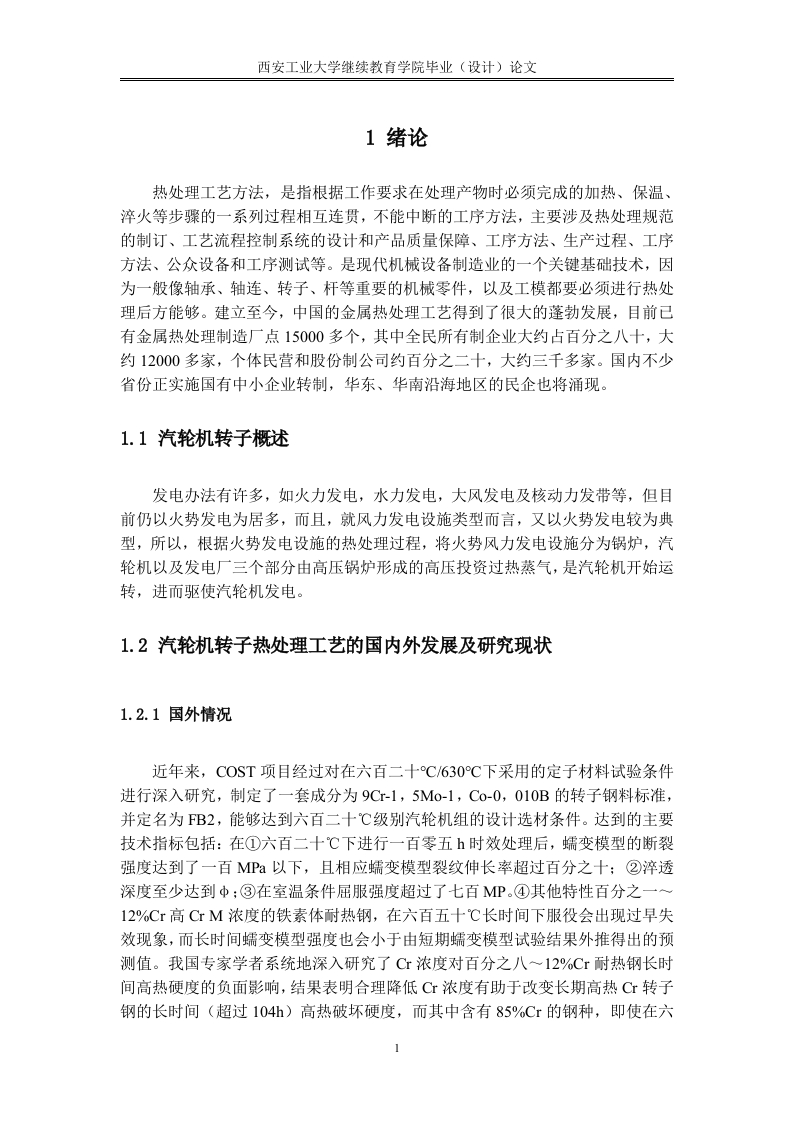

　　随着现代工业的快速发展，金属热处理技术在机械制造领域得到日益广泛的应用。对于汽轮机转子这一关键部件而言，热处理工艺的合理性直接关系到金属热机械性能的发挥、内部质量的改善以及材料与能源的节约。该文档以汽轮机转子为研究对象，完成了一套完整的热处理工艺设计方案，涵盖锻后热处理、调质热处理和去应力退火三个核心环节。

　　在工艺设计初期，首先对汽轮机转子零件图进行详细分析，明确其工作条件与失效形式。转子在高温、高压、高转速环境下运行，主要承受扭转应力、弯曲应力以及热应力，常见的失效形式包括疲劳断裂、蠕变变形和应力腐蚀开裂。基于失效分析，文档选择34CrMo1A钢作为转子材料，该材料具有良好的淬透性、高温强度和韧性，能够满足汽轮机转子对综合力学性能的要求。

　　在材料选择过程中，文档强调了热处理零件的选材原则，包括满足使用性能、兼顾工艺性能和经济性。同时指出选材应注意的问题，如材料淬透性是否与零件截面尺寸匹配、回火脆性倾向的控制等。随后，文档制定了详细的热处理工艺路线：锻后热处理采用正火加高温回火，以消除锻造应力、细化晶粒、改善组织均匀性；调质热处理采用淬火加高温回火，使转子获得良好的强度与韧性配合；最后进行去应力退火，消除机械加工产生的残余应力，保证尺寸稳定性。

　　工艺参数的确定是设计的关键环节。文档根据34CrMo1A钢的相变点、C曲线以及实际生产经验，确定了加热温度、保温时间、冷却方式等核心参数。例如，淬火加热温度设定在850℃至870℃，回火温度设定在620℃至660℃，冷却方式采用油冷或喷雾冷却，以确保转子心部获得足够的淬硬层深度。

　　在热处理设备选择方面，文档选用了台车式电阻炉用于加热，配备淬火油槽和冷却循环系统。同时，对34CrMo1A钢可能产生的热处理缺陷进行了分析，包括淬火裂纹、变形、硬度不均和回火脆性，并提出了相应的防治方法，如控制加热速度、采用预冷淬火、优化回火冷却方式等。热处理工艺的检验环节包括硬度检测、金相组织分析和力学性能测试，确保转子达到技术要求。

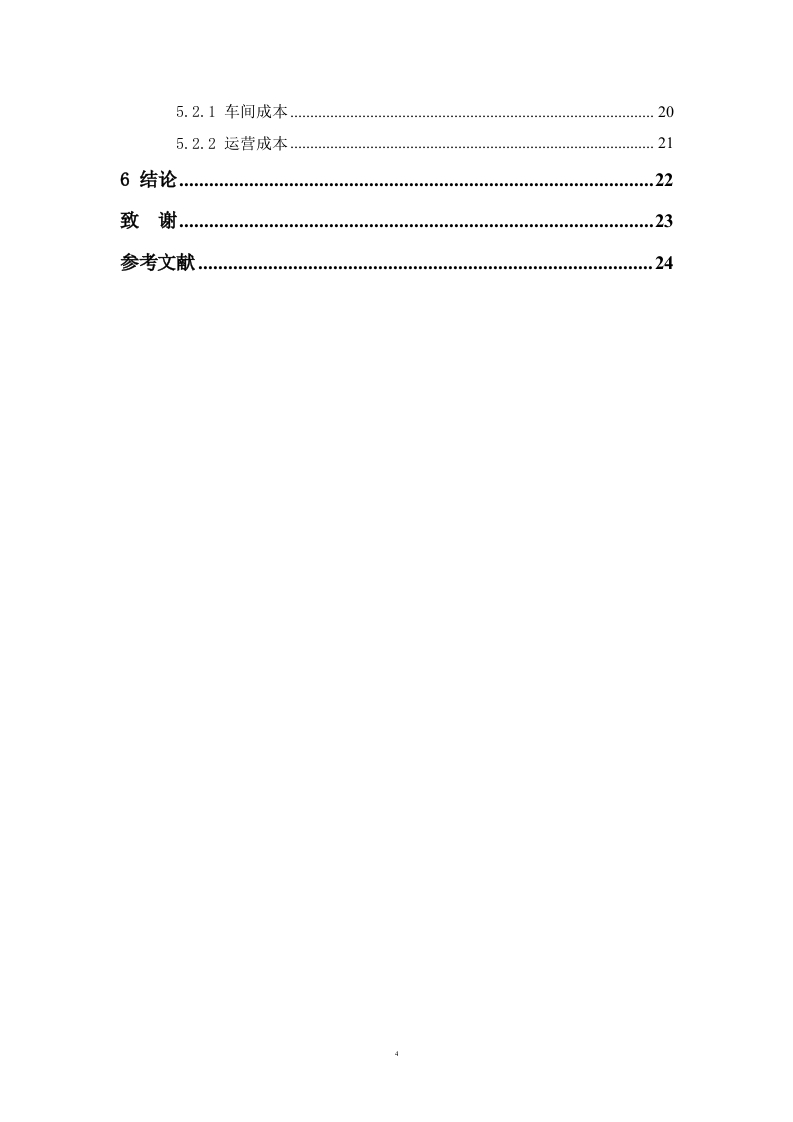

　　文档最后对厂房设计和成本进行了估算。厂房设计考虑了设备布局、物流通道、通风与安全要求；成本估算涵盖了材料费、能源消耗、设备折旧和人工费用，为实际生产提供了经济性参考。

　　结论与建议：
　　该研究通过系统分析汽轮机转子的工作条件与失效形式，选用34CrMo1A钢，制定了包含锻后热处理、调质热处理和去应力退火的完整工艺路线，并确定了加热温度、保温时间、冷却方式等关键参数。工艺方案兼顾了性能提升与成本控制，能够有效改善转子内部质量、延长使用寿命并降低能耗。

　　文档评价：
　　该文档结构完整，从零件分析到工艺设计再到设备选择与成本估算，逻辑清晰，专业性强。内容紧密结合工程实际，对热处理工艺中的关键问题进行了深入分析，具有较高的实用参考价值。不足之处在于缺乏具体的实验数据或生产验证案例，工艺参数的优化空间可进一步探讨。

　　使用建议：
　　建议工艺设计人员在实际应用中结合企业设备条件与生产批量，对加热温度、冷却介质等参数进行微调。学生可将该文档作为课程设计或毕业设计的参考框架，重点关注失效分析、材料选择与工艺参数确定的方法论。企业技术人员可借鉴其工艺路线与缺陷防治措施，用于现有转子热处理工艺的优化改进。
