文档主要内容
文档类型：学术论文
适用人群：从事二维材料、异质结、金属-半导体接触研究的科研人员、研究生及相关领域工程师
文档核心内容：
基于第一性原理计算，系统研究了单层Cu₂Se与两种过渡金属硫族化合物（H-NbSe₂、T-NiTe₂）构成的异质结的原子结构、电子能带及界面接触特性。通过构建低晶格失配模型，计算了能带结构、肖特基势垒和隧穿势垒，揭示了不同接触类型对载流子输运的影响。
可解决的实际问题：
为纳米电子学和光电子学中金属与二维半导体（2DSC）的低接触电阻设计提供理论依据，指导选择最优接触构型以提升器件性能。
正文内容：

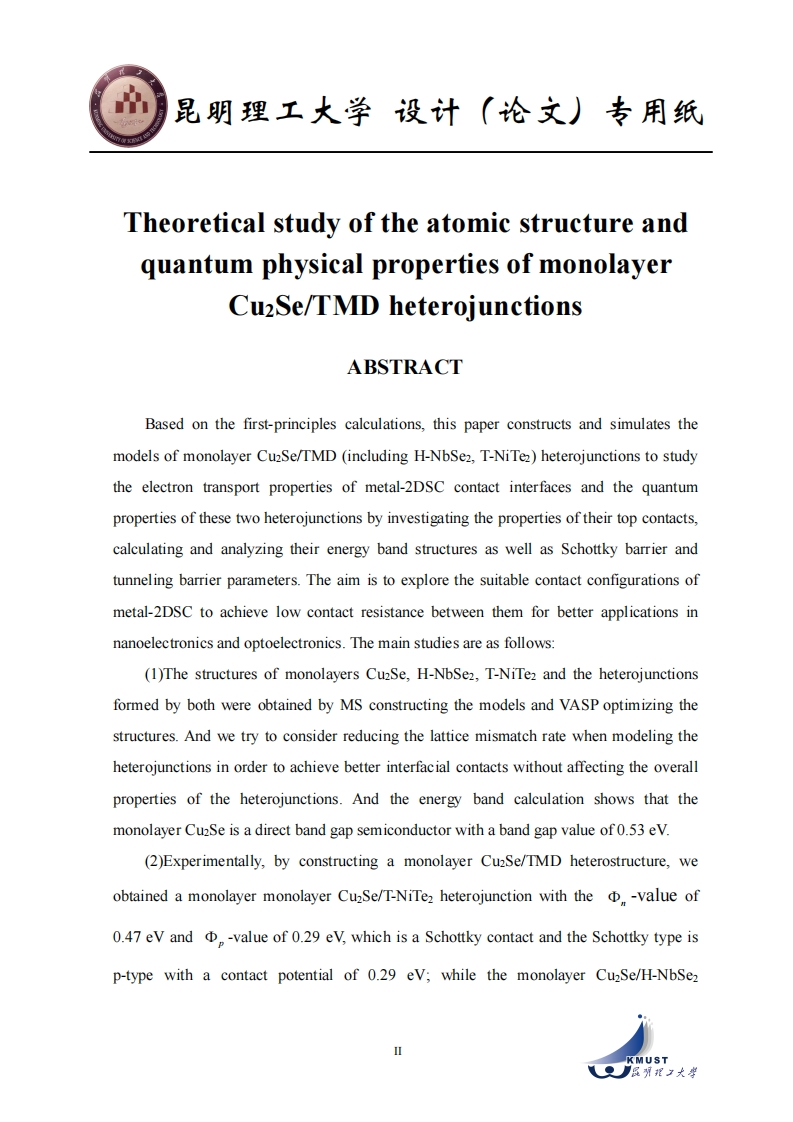

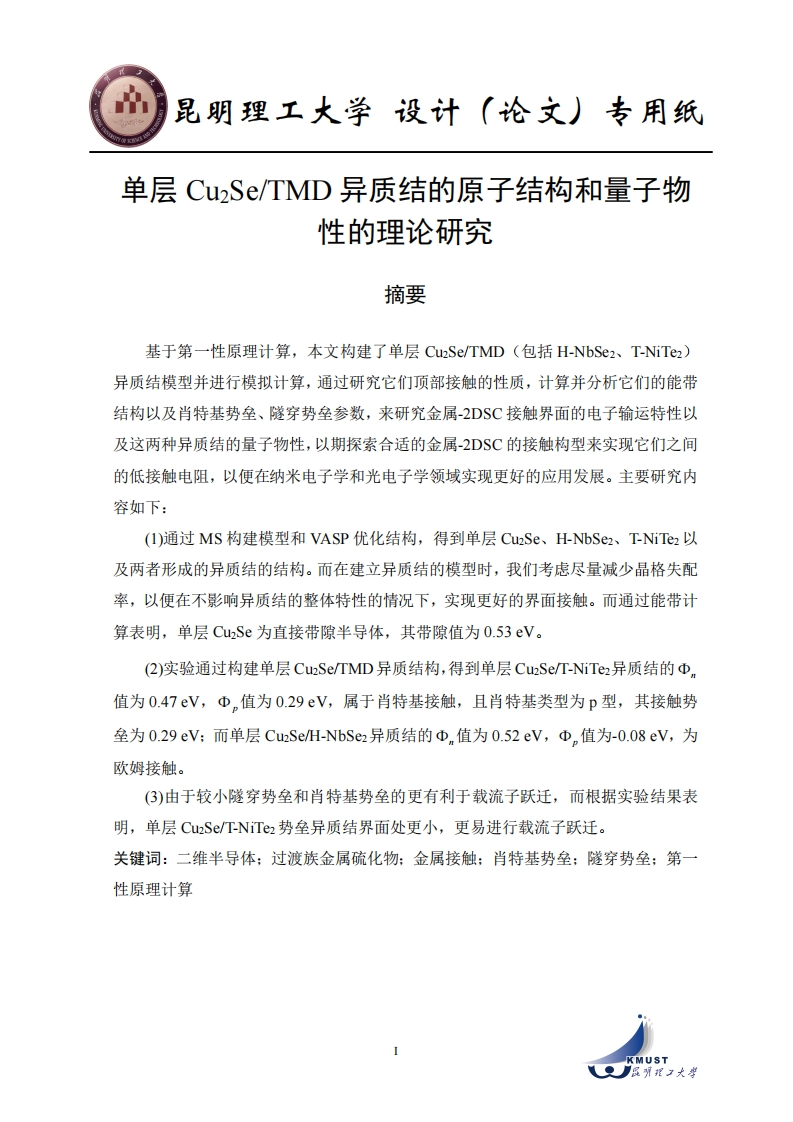

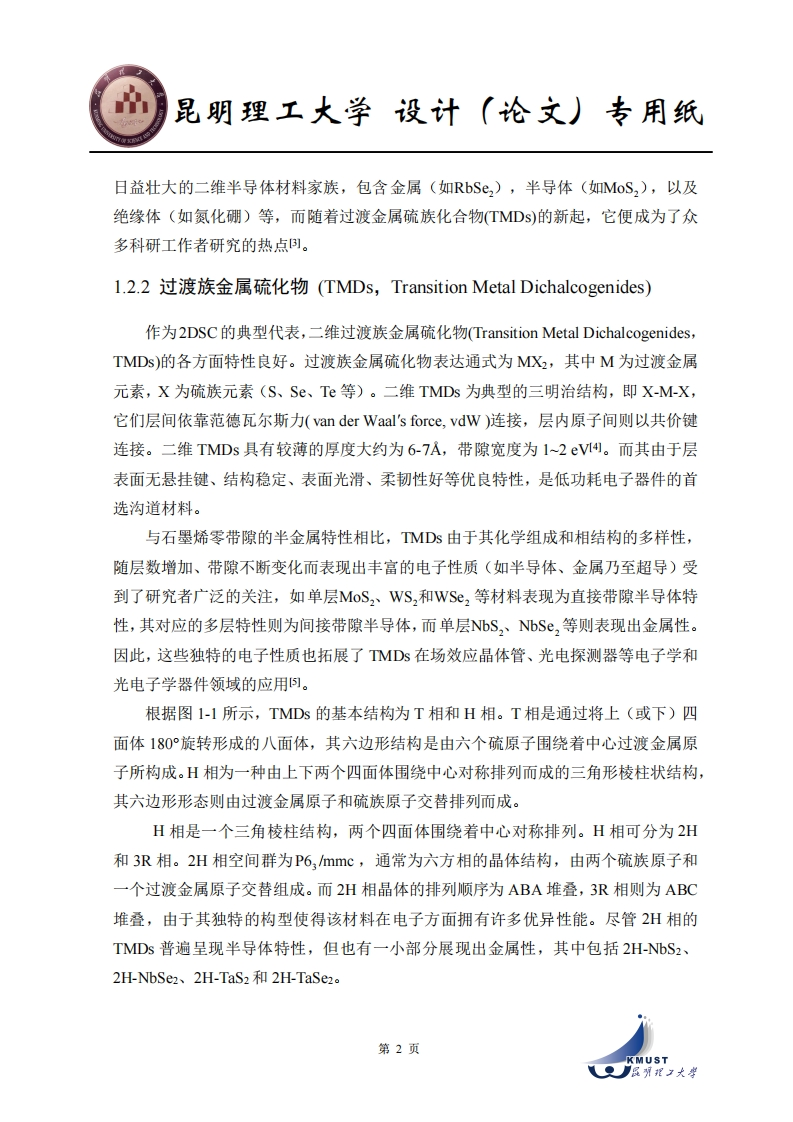

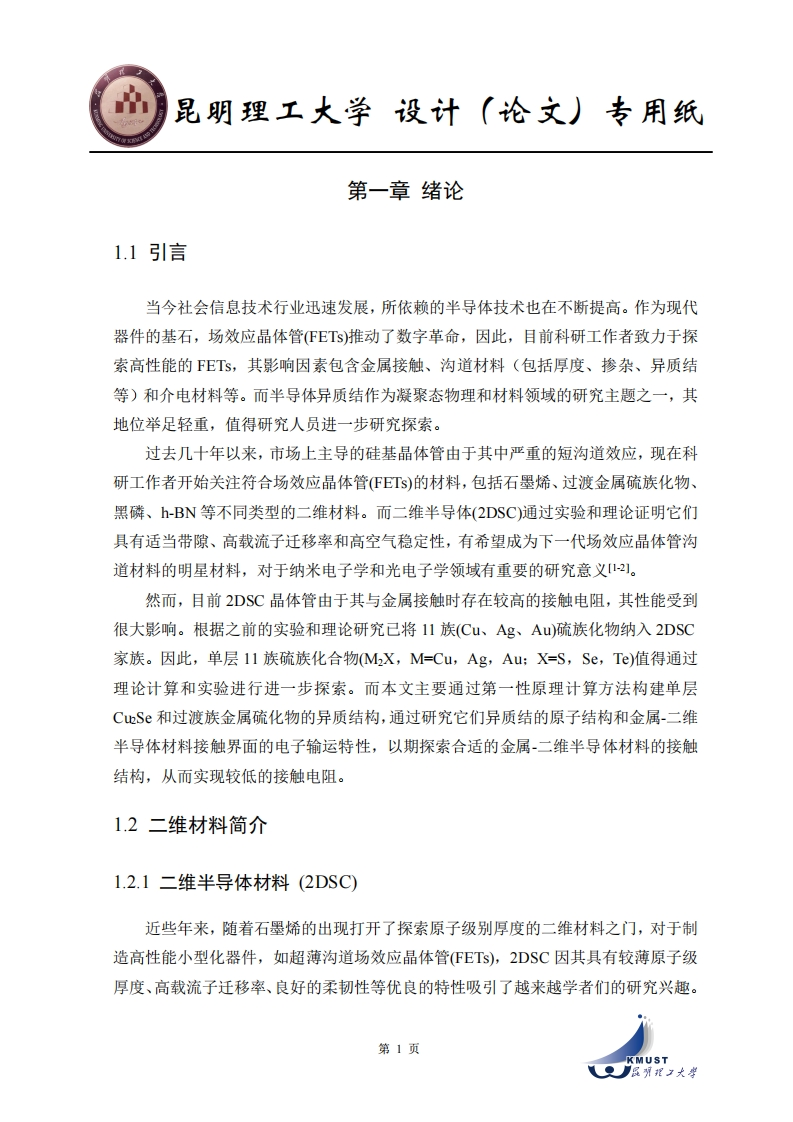

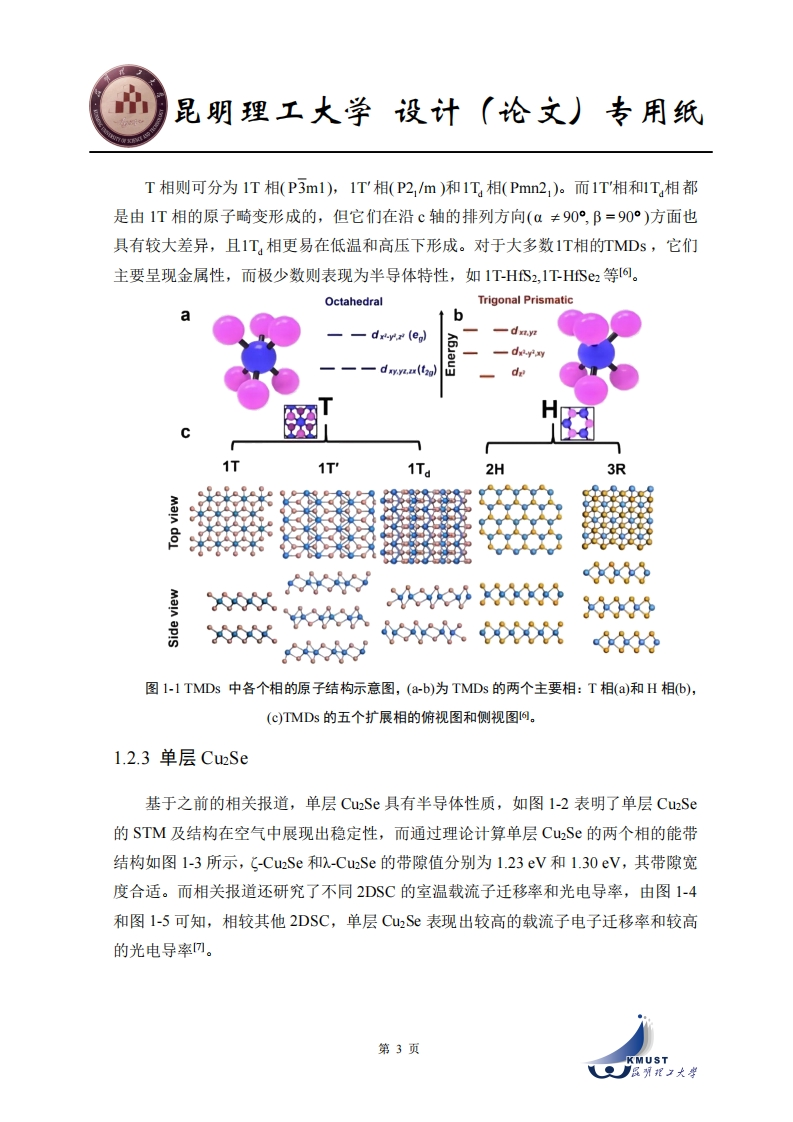

单层Cu₂Se是一种直接带隙半导体，其带隙值为0.53 eV，这一特性使其在光电器件中具有潜在应用价值。研究通过构建单层Cu₂Se与H-NbSe₂、T-NiTe₂的异质结模型，并采用第一性原理计算，分析了界面处的电子输运行为。在模型构建中，重点考虑了晶格失配率的最小化，以确保界面接触的稳定性和计算结果的可靠性。
对于单层Cu₂Se/T-NiTe₂异质结，计算得到的电子肖特基势垒为0.47 eV，空穴肖特基势垒为0.29 eV，属于p型肖特基接触，其接触势垒为0.29 eV。这种接触类型意味着空穴更容易从金属注入半导体，但较高的电子势垒会限制电子输运。相比之下，单层Cu₂Se/H-NbSe₂异质结的电子肖特基势垒为0.52 eV，而空穴势垒为-0.08 eV，呈现欧姆接触特性。负的空穴势垒表明界面处不存在空穴注入障碍，有利于实现低电阻接触。

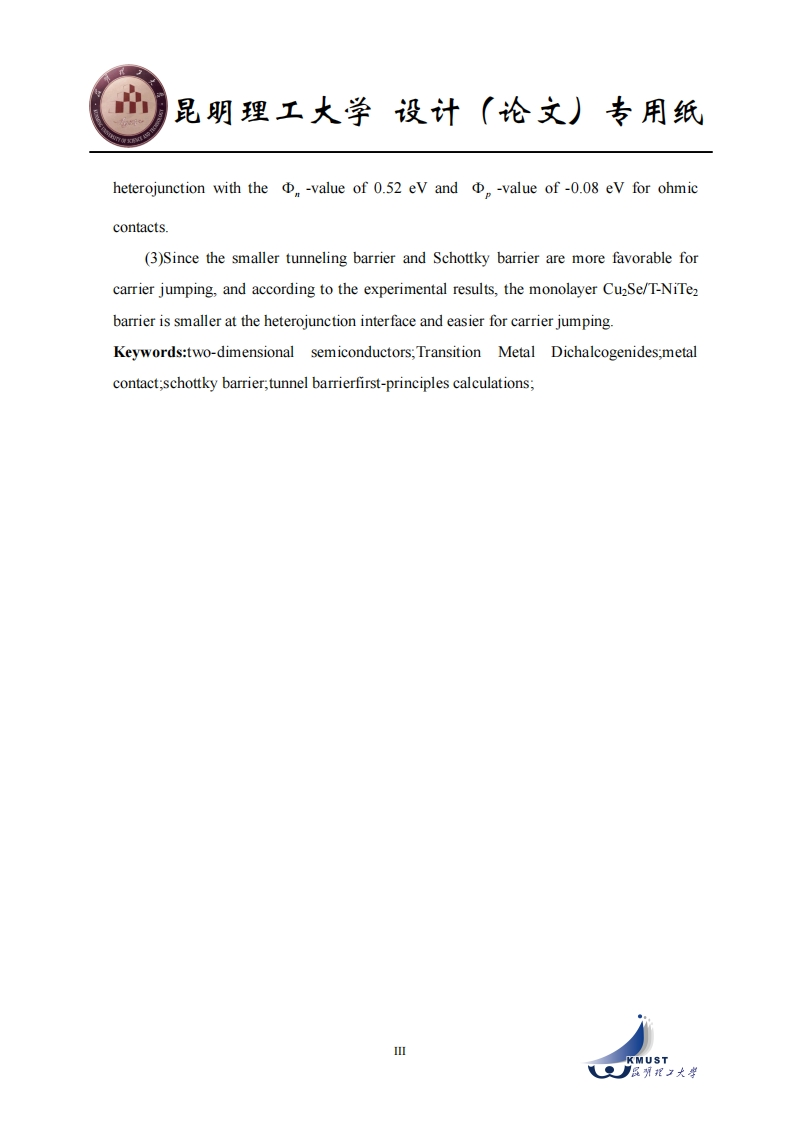

进一步分析隧穿势垒发现，较小的隧穿势垒和肖特基势垒更有利于载流子的跃迁。实验结果表明，单层Cu₂Se/T-NiTe₂异质结的界面势垒整体更小，载流子跃迁更容易发生。这一发现为优化金属-二维半导体接触提供了重要参考：在需要低接触电阻的场景中，选择具有欧姆接触或低肖特基势垒的异质结构更为有利。
结论与建议：
该研究通过第一性原理计算，明确了单层Cu₂Se与不同TMD材料形成的异质结的接触类型和势垒参数。其中，Cu₂Se/H-NbSe₂异质结因欧姆接触特性而具备更低的接触电阻潜力，而Cu₂Se/T-NiTe₂异质结虽为肖特基接触，但较小的势垒仍有利于空穴注入。建议在实际器件设计中，根据载流子类型需求选择对应异质结，并进一步通过界面工程（如掺杂或应变调控）优化接触性能。
文档评价：
内容完整、数据详实，理论分析严谨，对理解金属-二维半导体界面物理具有重要参考价值，尤其适合作为纳米电子学领域的研究基础。
使用建议：
可直接引用文中能带结构、势垒数值等关键数据作为理论支撑；后续实验可基于本文结论设计低电阻接触的异质结器件，并验证计算结果的准确性。
