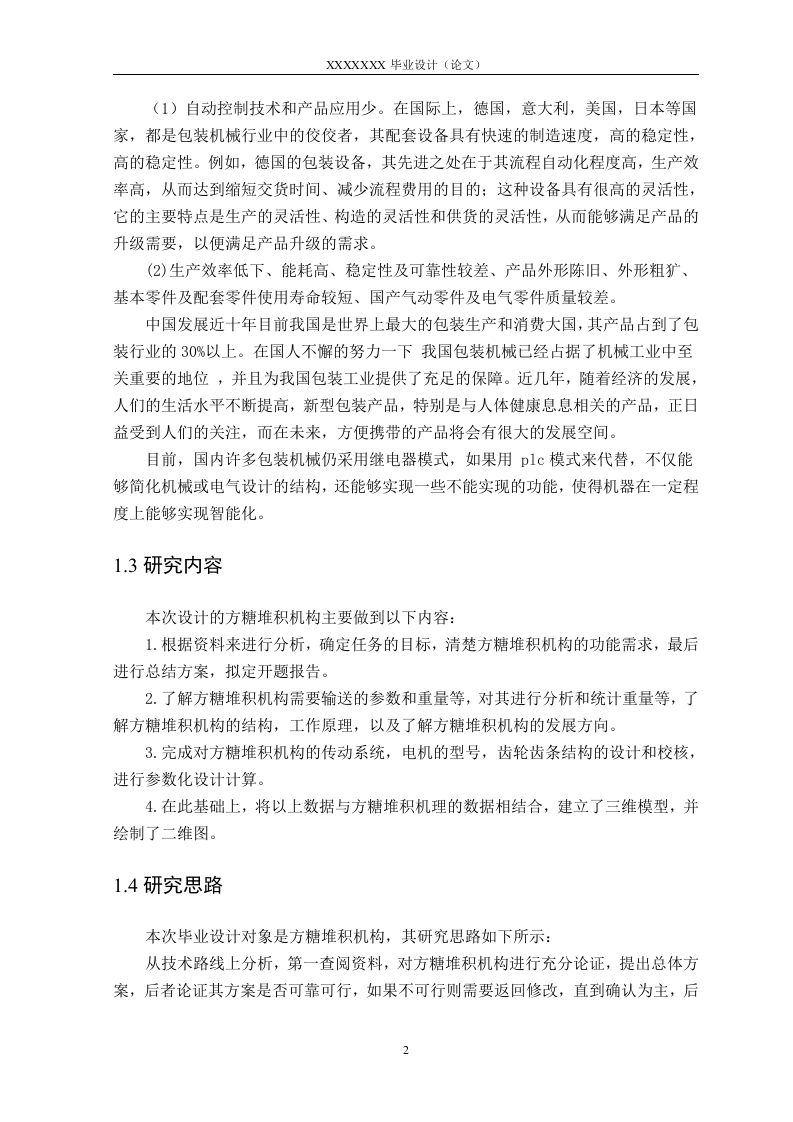

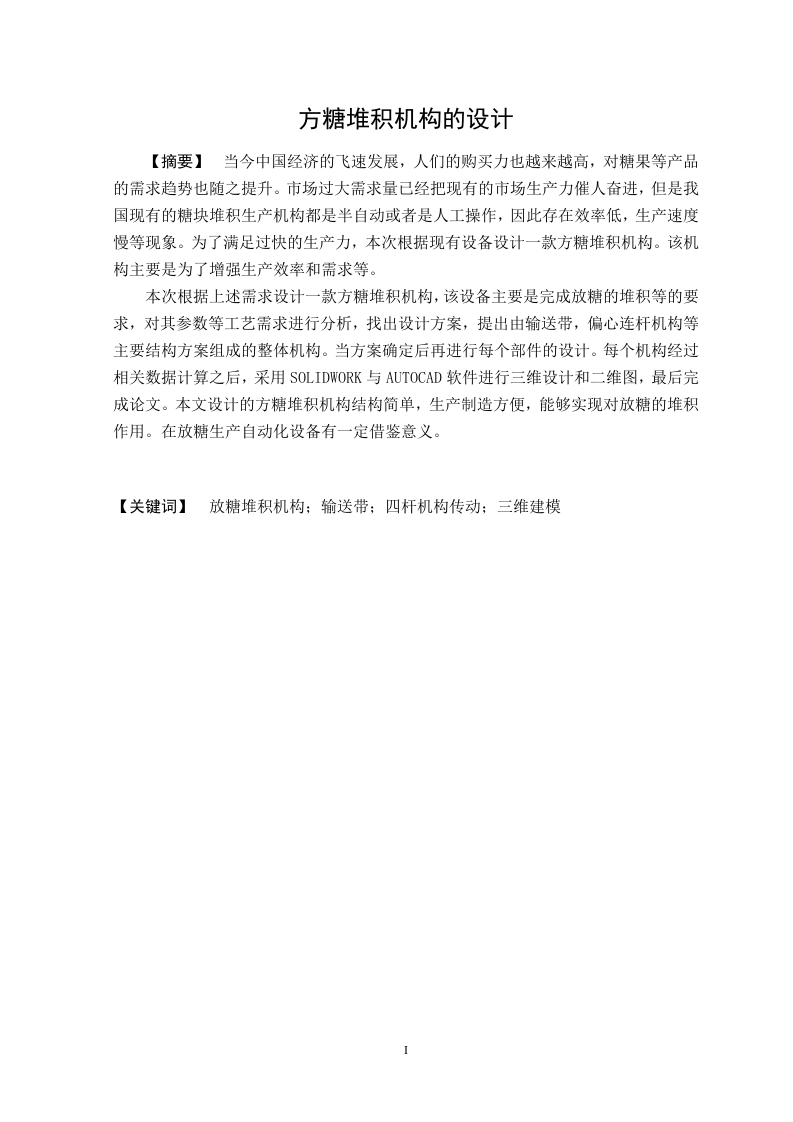

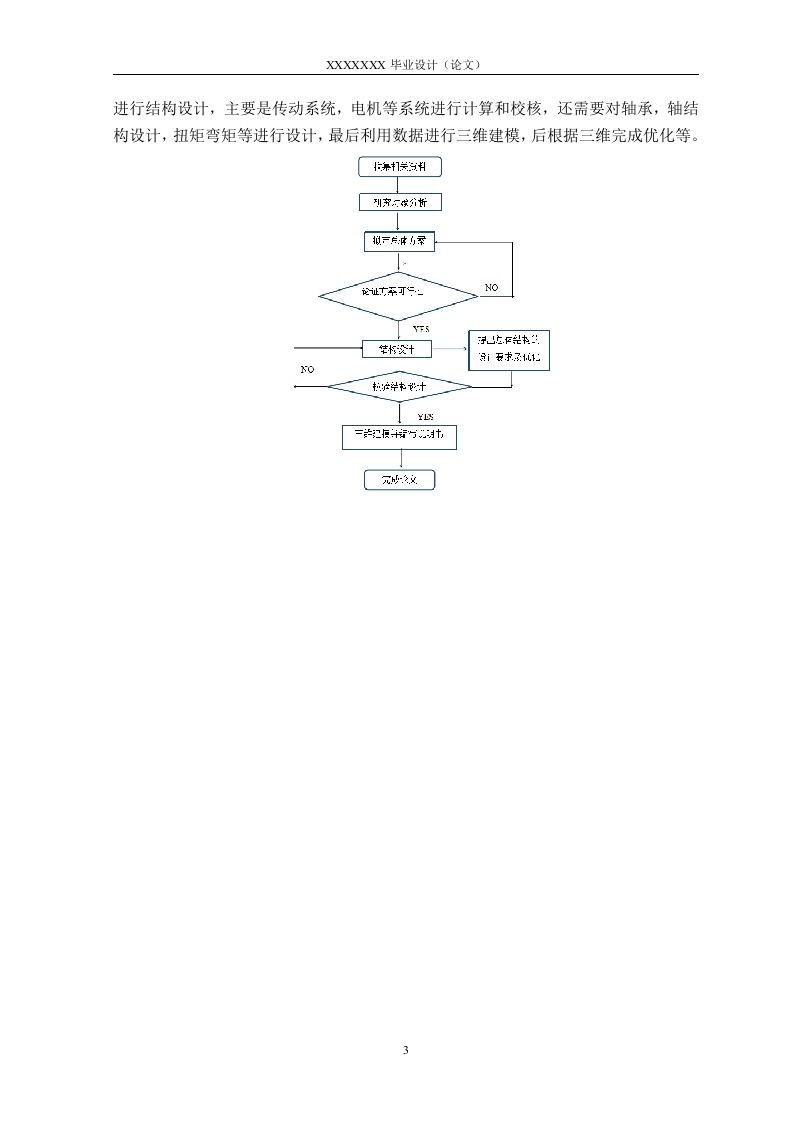

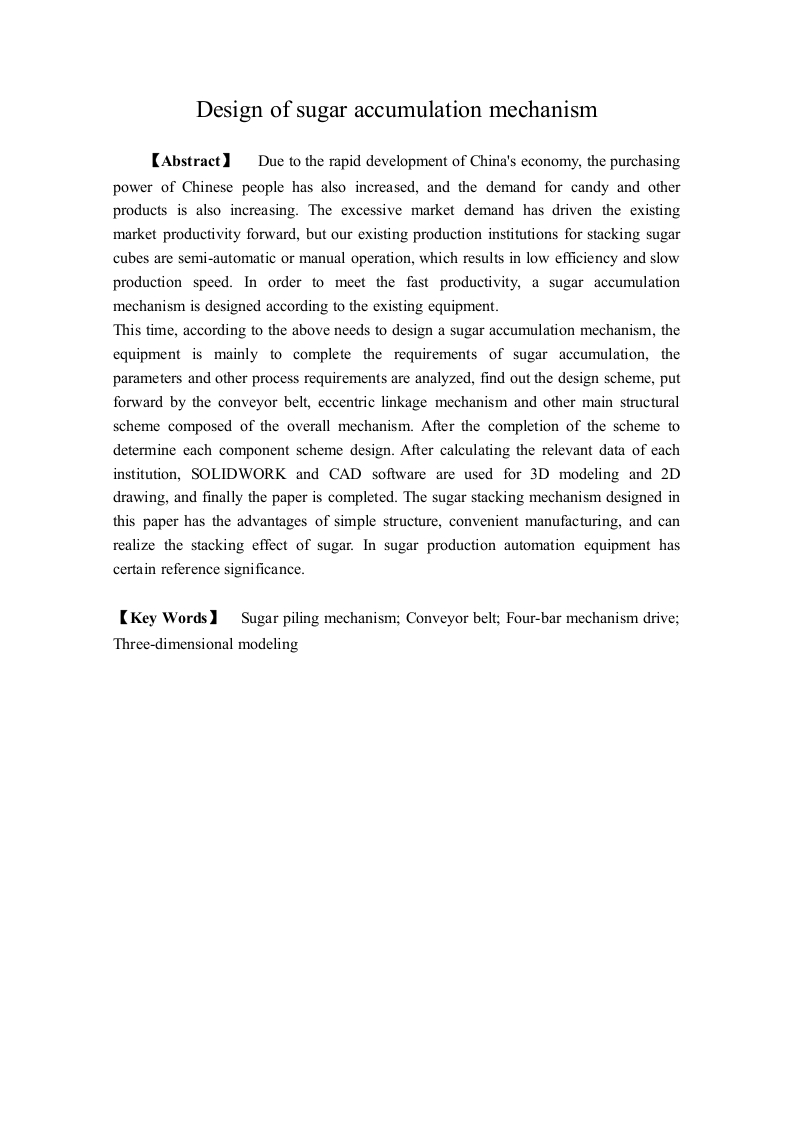

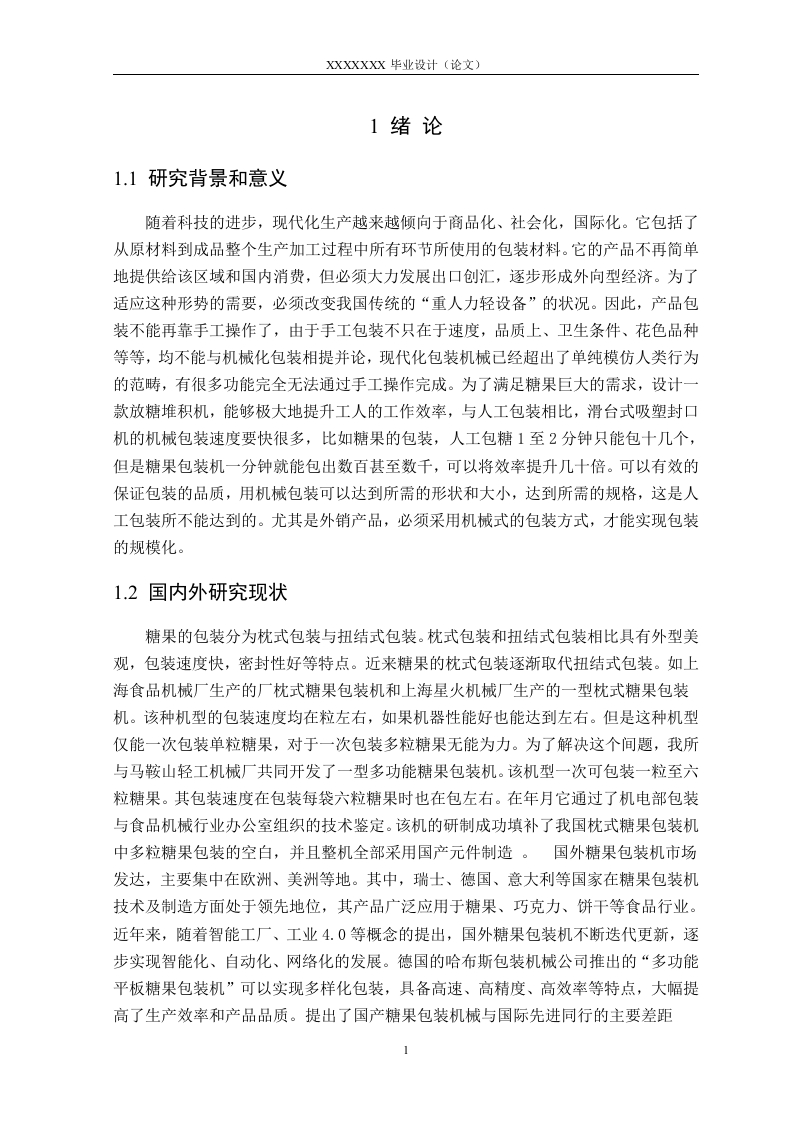

方糖堆积机构的设计【摘要】当今中国经济的飞速发展，人们的购买力也越来越高，对糖果等产品的需求趋势也随之提升。市场过大需求量已经把现有的市场生产力催人奋进，但是我国现有的糖块堆积生产机构都是半自动或者是人工操作，因此存在效率低，生产速度慢等现象。为了满足过快的生产力，本次根据现有设备设计一款方糖堆积机构。该机构主要是为了增强生产效率和需求等。本次根据上述需求设计一款方糖堆积机构，该设备主要是完成放糖的堆积等的要求，对其参数等工艺需求进行分析，找出设计方案，提出由输送带，偏心连杆机构等主要结构方案组成的整体机构。当方案确定后再进行每个部件的设计。每个机构经过相关数据计算之后，采用SOLIDWORK与AUTOCAD软件进行三维设计和二维图，最后完成论文。本文设计的方糖堆积机构结构简单，生产制造方便，能够实现对放糖的堆积作用。在放糖生产自动化设备有一定借鉴意义。【关键词】放糖堆积机构：输送带：四杆机构传动：三维建模Design of sugar accumulation mechanism[Abstract Due to the rapid development of China's economy,the purchasingpower of Chinese people has also increased,and the demand for candy and otherproducts is also increasing.The excessive market demand has driven the existingmarket productivity forward,but our existing production institutions for stacking sugarcubes are semi-automatic or manual operation,which results in low efficiency and slowproduction speed.In order to meet the fast productivity,a sugar accumulationmechanism is designed according to the existing equipment.This time,according to the above needs to design a sugar accumulation mechanism,theequipment is mainly to complete the requirements of sugar accumulation,theparameters and other process requirements are analyzed,find out the design scheme,putforward by the conveyor belt,eccentric linkage mechanism and other main structuralscheme composed of the overall mechanism.After the completion of the scheme todetermine each component scheme design.After calculating the relevant data of eachinstitution,SOLIDWORK and CAD software are used for 3D modeling and 2Ddrawing,and finally the paper is completed.The sugar stacking mechanism designed inthis paper has the advantages of simple structure,convenient manufacturing,and canrealize the stacking effect of sugar.In sugar production automation equipment hascertain reference significance.[Key Words]Sugar piling mechanism;Conveyor belt;Four-bar mechanism drive;Three-dimensional modeling目录1猪论1.1研究背景和意义1.2国内外研究现状1.3研究内容…1.4研究思路..32总体方案确定……42.1总体方案确定.2.2参数汇总2.3整机传动方案确定52.4驱动系统方案选型.63输送带传动系统的机械结构设计.83.1电动机的选择3.2传动比的计算及分配.93.3传动装置运动、动力参数的计算93.4传动件的设计计算.…103.4.1高速级锥齿轮传动的设计计算….103.4.2.低速级斜齿圆柱齿轮的设计计算.144齿轮上作用力的计算…204.1轴的设计计算...214.1.1高速轴的设计与计算214.2.2中间轴的设计计算…304.2.3.低速轴的设计计算…384.3间歇机构的设计455传动结构设计485.1同步带计算选型485.2同步带的主要参数（结构部分）.515.3同步带的设计535.4轴的设计.535.5轴的校核..545.6键的校核….545.7轴承的校核555.8机械手平面四杆机构的设计565.9纵向堆积机构的设计59总结…62参考文献.63致谢。64XXXXXXX毕业设计（论文）1绪论1.1研究背景和意义随着科技的进步，现代化生产越来越倾向于商品化、社会化，国际化。它包括了从原材料到成品整个生产加工过程中所有环节所使用的包装材料。它的产品不再简单地提供给该区域和国内消费，但必须大力发展出口创汇，逐步形成外向型经济。为了适应这种形势的需要，必须改变我国传统的“重人力轻设备”的状况。因此，产品包装不能再靠手工操作了，由于手工包装不只在于速度，品质上、卫生条件、花色品种等等，均不能与机械化包装相提并论，现代化包装机械已经超出了单纯模仿人类行为的范畴，有很多功能完全无法通过手工操作完成。为了满足糖果巨大的需求，设计一款放糖堆积机，能够极大地提升工人的工作效率，与人工包装相比，滑台式吸塑封口机的机械包装速度要快很多，比如糖果的包装，人工包糖1至2分钟只能包十几个，但是糖果包装机一分钟就能包出数百甚至数千，可以将效率提升几十倍。可以有效的保证包装的品质，用机械包装可以达到所需的形状和大小，达到所需的规格，这是人工包装所不能达到的。尤其是外销产品，必须采用机械式的包装方式，才能实现包装的规模化。1.2国内外研究现状糖果的包装分为枕式包装与扭结式包装。枕式包装和扭结式包装相比具有外型美观，包装速度快，密封性好等特点。近来糖果的枕式包装逐渐取代扭结式包装。如上海食品机械厂生产的厂枕式糖果包装机和上海星火机械厂生产的一型枕式糖果包装机。该种机型的包装速度均在粒左右，如果机器性能好也能达到左右。但是这种机型仅能一次包装单粒糖果，对于一次包
