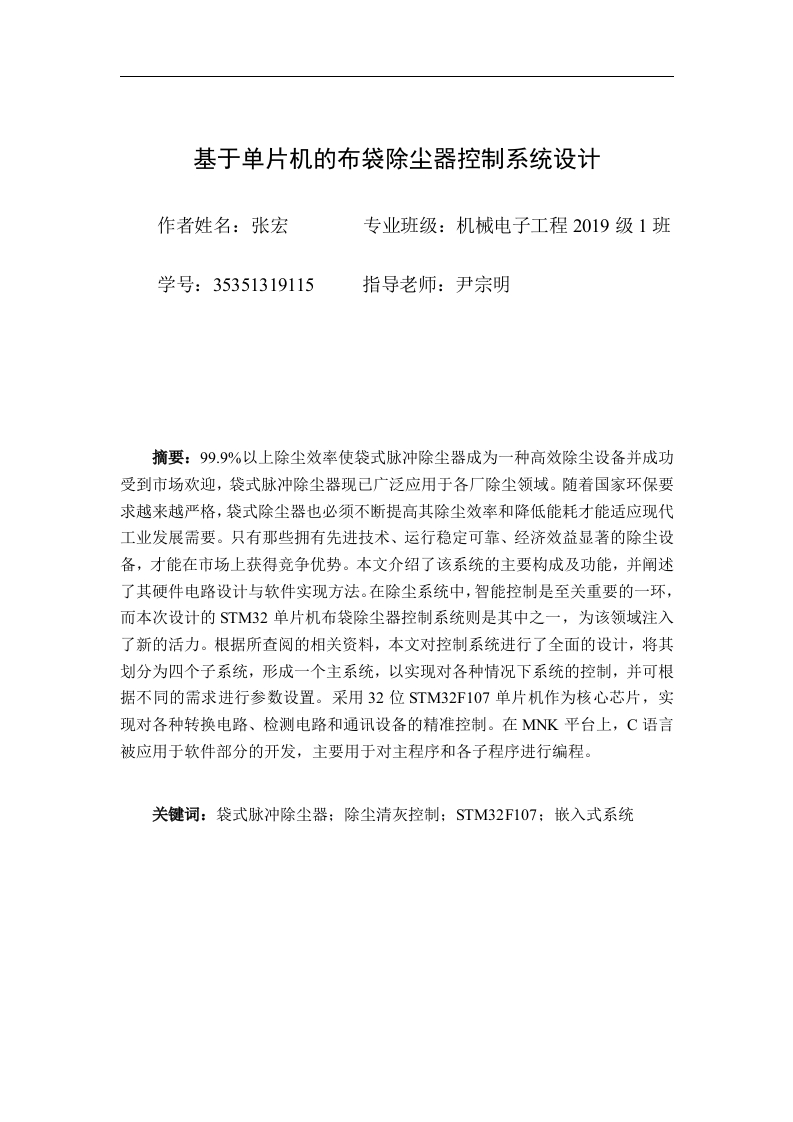

基于单片机的布袋除尘器控制系统设计

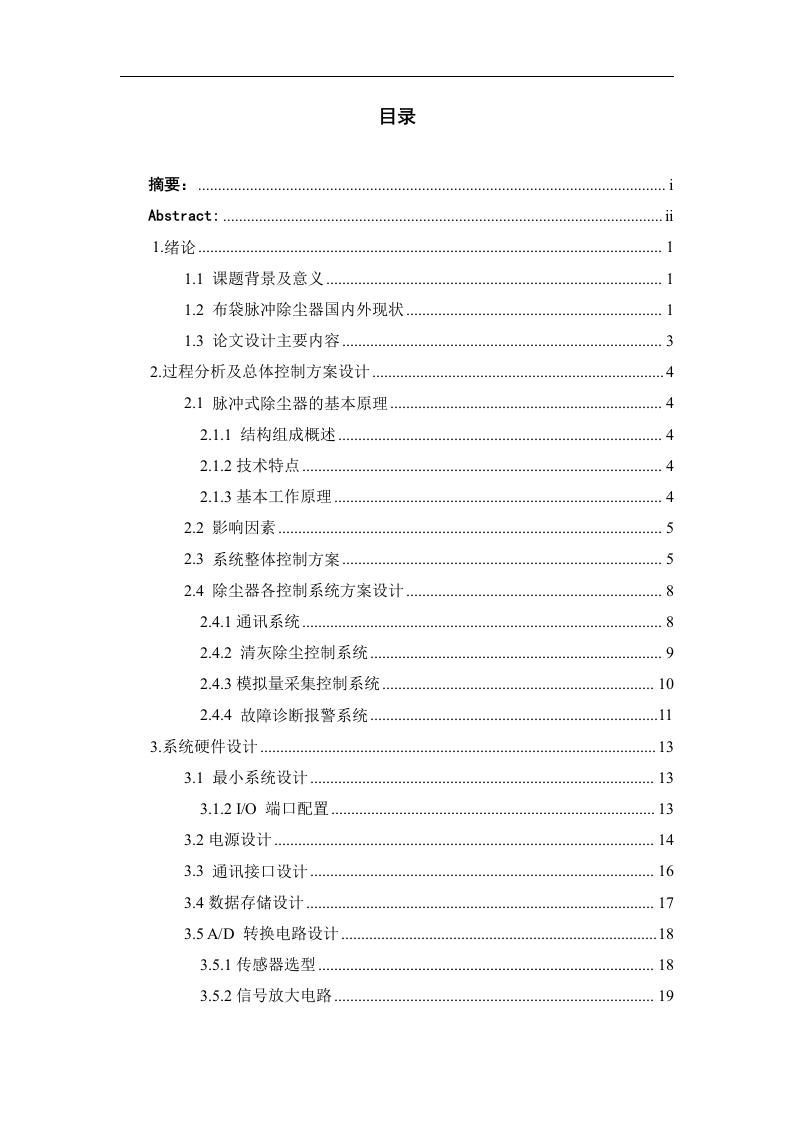

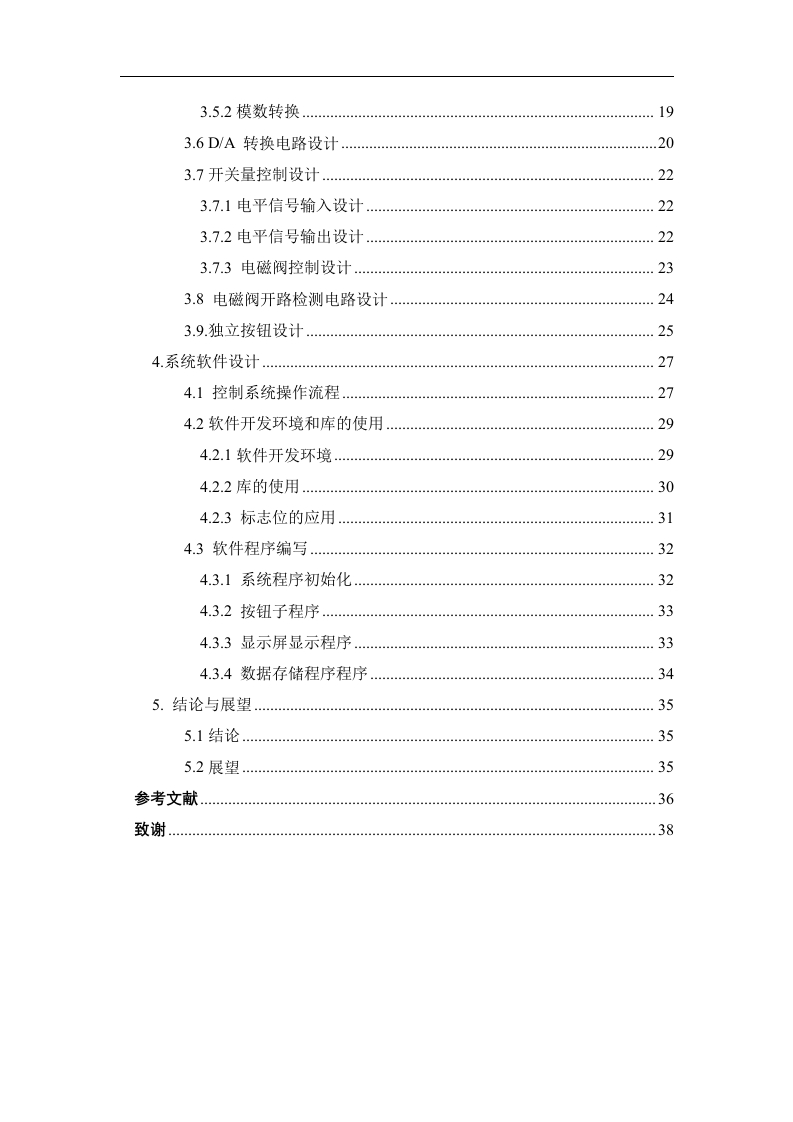

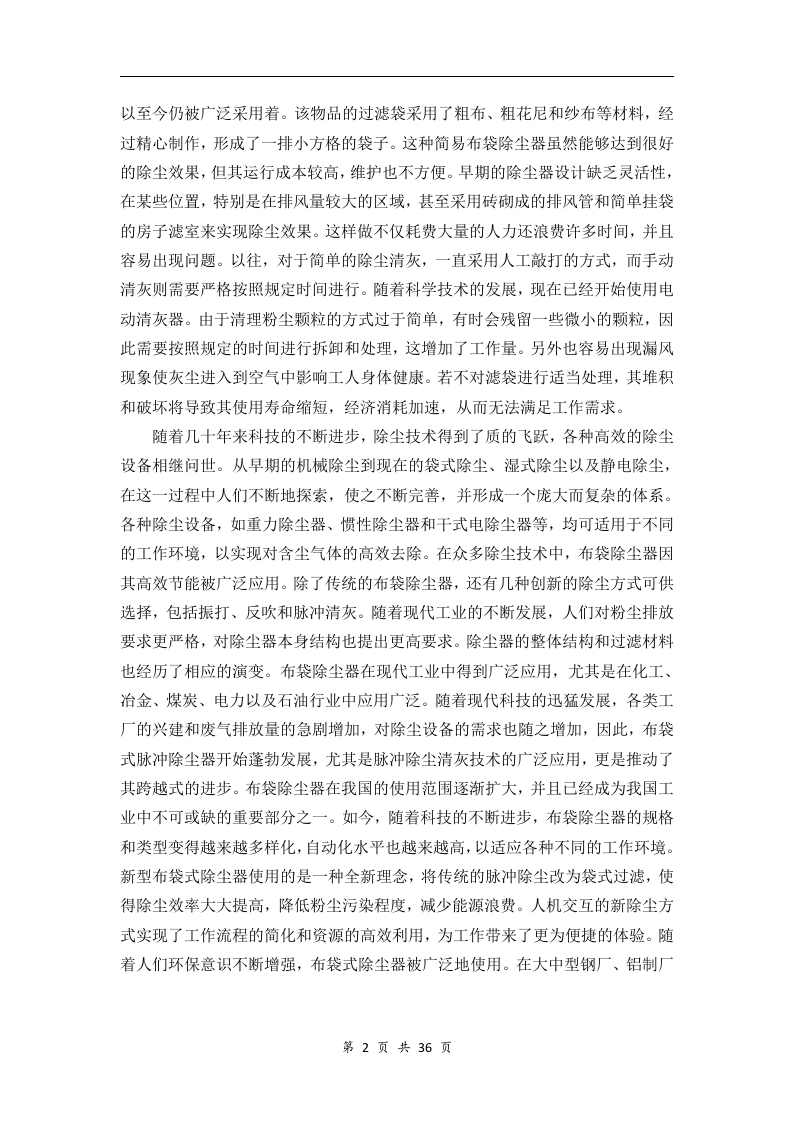

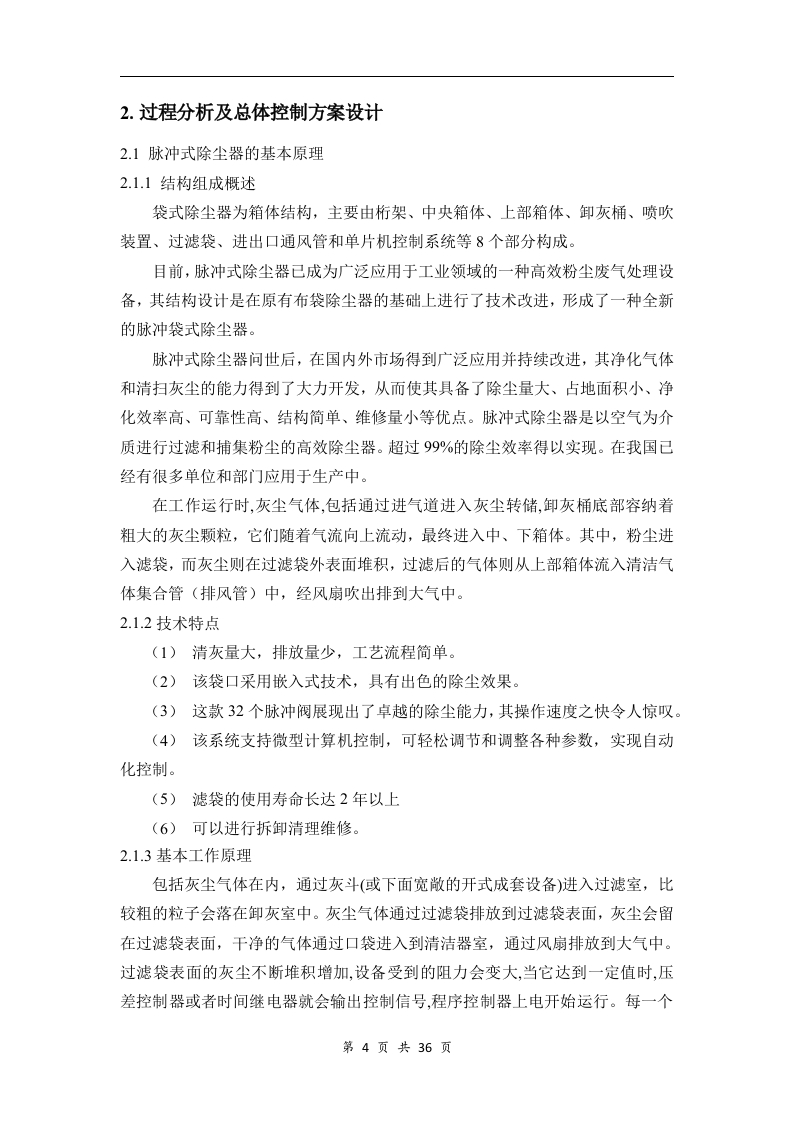

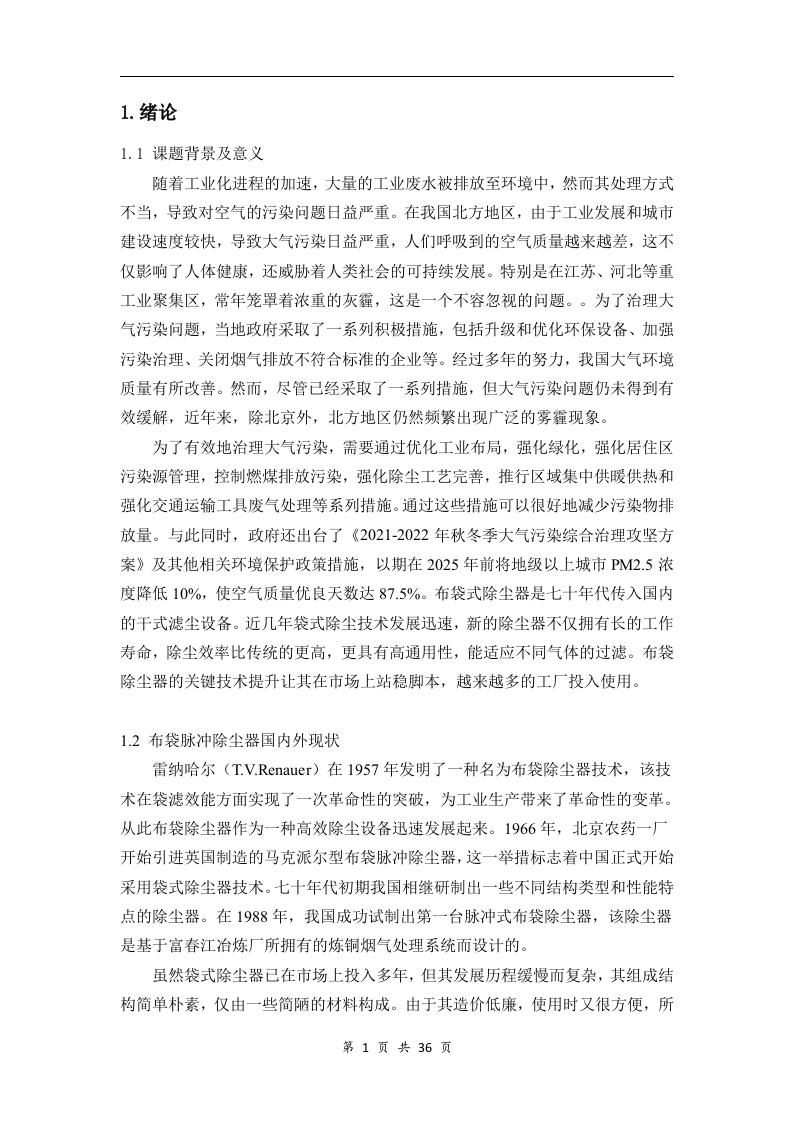

目录摘要：Abstract:1.绪论1.1课题背景及意义1.2布袋脉冲除尘器国内外现状1.3论文设计主要内容2.过程分析及总体控制方案设计.42.1脉冲式除尘器的基本原理2.1.1结构组成概述.42.1.2技术特点.42.1.3基本工作原理42.2影响因素52.3系统整体控制方案…2.4除尘器各控制系统方案设计82.4.1通讯系统82.4.2清灰除尘控制系统92.4.3模拟量采集控制系统102.4.4故障诊断报警系统113.系统硬件设计.…133.1最小系统设计33.1.2/0端口配置133.2电源设计.…143.3通讯接口设计…163.4数据存储设计…173.5AD转换电路设计.183.5.1传感器选型.......183.5.2信号放大电路193.5.2模数转换193.6D/A转换电路设计…203.7开关量控制设计.223.7.1电平信号输入设计.223.7.2电平信号输出设计223.7.3电磁阀控制设计.233.8电磁阀开路检测电路设计.243.9.独立按钮设计.254.系统软件设计..274.1控制系统操作流程.274.2软件开发环境和库的使用294.2.1软件开发环境.294.2.2库的使用..304.2.3标志位的应用..314.3软件程序编写..324.3.1系统程序初始化324.3.2按钮子程序334.3.3显示屏显示程序.334.3.4数据存储程序程序.345.结论与展望.355.1结论.355.2展望….35参考文献.36致谢.38基于单片机的布袋除尘器控制系统设计作者姓名：张宏专业班级：机械电子工程2019级1班学号：35351319115指导老师：尹宗明摘要：99.9%以上除尘效率使袋式脉冲除尘器成为一种高效除尘设备并成功受到市场欢迎，袋式脉冲除尘器现已广泛应用于各厂除尘领域。随着国家环保要求越来越严格，袋式除尘器也必须不断提高其除尘效率和降低能耗才能适应现代工业发展需要。只有那些拥有先进技术、运行稳定可靠、经济效益显著的除尘设备，才能在市场上获得竞争优势。本文介绍了该系统的主要构成及功能，并阐述了其硬件电路设计与软件实现方法。在除尘系统中，智能控制是至关重要的一环，而本次设计的STM32单片机布袋除尘器控制系统则是其中之一，为该领域注入了新的活力。根据所查阅的相关资料，本文对控制系统进行了全面的设计，将其划分为四个子系统，形成一个主系统，以实现对各种情况下系统的控制，并可根据不同的需求进行参数设置。采用32位STM32F107单片机作为核心芯片，实现对各种转换电路、检测电路和通讯设备的精准控制。在MNK平台上，C语言被应用于软件部分的开发，主要用于对主程序和各子程序进行编程。关键词：袋式脉冲除尘器：除尘清灰控制：STM32F107:嵌入式系统Design of Control System of Cloth Bag Duster Basedon Single Chip MicrocomputerAuthor name:Zhang HongProfessional Class:Class 1,Mechanical and Electronic Engineering,Grade 2019Student No:35351319115Instructor:Yin ZongMingAbstract:More than 99.9%of the dust removal efficiency makes the bag pulse dustremover an efficient dust remover,which has been successfully favored by the market.At present,the bag pulse dust remover is widely used in the dust removal field invarious factories.As a kind of efficient dust removal equipment,with advancedtechnology to operate stable and reliable economic effects high marketcompetitiveness.The intelligent control of dust removal system is of the utmostimportance.The STM32 cloth bag dust removal control system based on single chipmicrocomputer is one of them.According to the related data,the control system isdesigned as a whole,which consists of four subsystems to control a master system,which can control the system in various situations and set up parameters according todifferent requirements.The 32-bit STM32F107 microcomputer is used as the mainchip to control various switching circuits,detection circuits and communicationequipment.The software part is developed in C language on MNK platform,whichmainly programs the main program and each subprogram.Key words:bag type pulse dust collector;Dust removal control;STM32F107;Embedded systemii1.绪论1.1课题背景及意义随着工业化进程的加速，大量的工业废水被排放至环境中，然而其处理方式不当，导致对空气的污染问题日益严重。在我国北方地区，由于工业发展和城市建设速度较快，导致大气污染日益严重，人们呼吸到的空气质量越来越差，这不仅影响了人体健康，还威肋着人类社会的可持续发展。特别是在江苏、河北等重工业聚集区，常年笼罩着浓重的灰霾，这是一个不容忽视的问题。。为了治理大气污染问题，当地政府采取了一系列积极措施，包括升级和优化环保设备、加强污染治理、关闭烟气排放不符合标准的企业等。经过多年的努力，我国大气环境质量有所改善。然而，尽管已经采取了一系列措施，但大气污染问题仍未得到有效缓解，近年来，除北京外，北方地区仍然频繁出现广泛的雾霾现象。为了有效地治理大气污染，需要通过优化工业布局，强化绿化，强化居住区污染源管理，控制燃煤排放污染，强化除尘工艺完善，推行区域集中供暖供热和强化交通运输工具废气处理等系列措施。通过这些措施可以很好地减少污染物排放量。与此同时，政府还出台了《2021-2022年秋冬季大气污染
