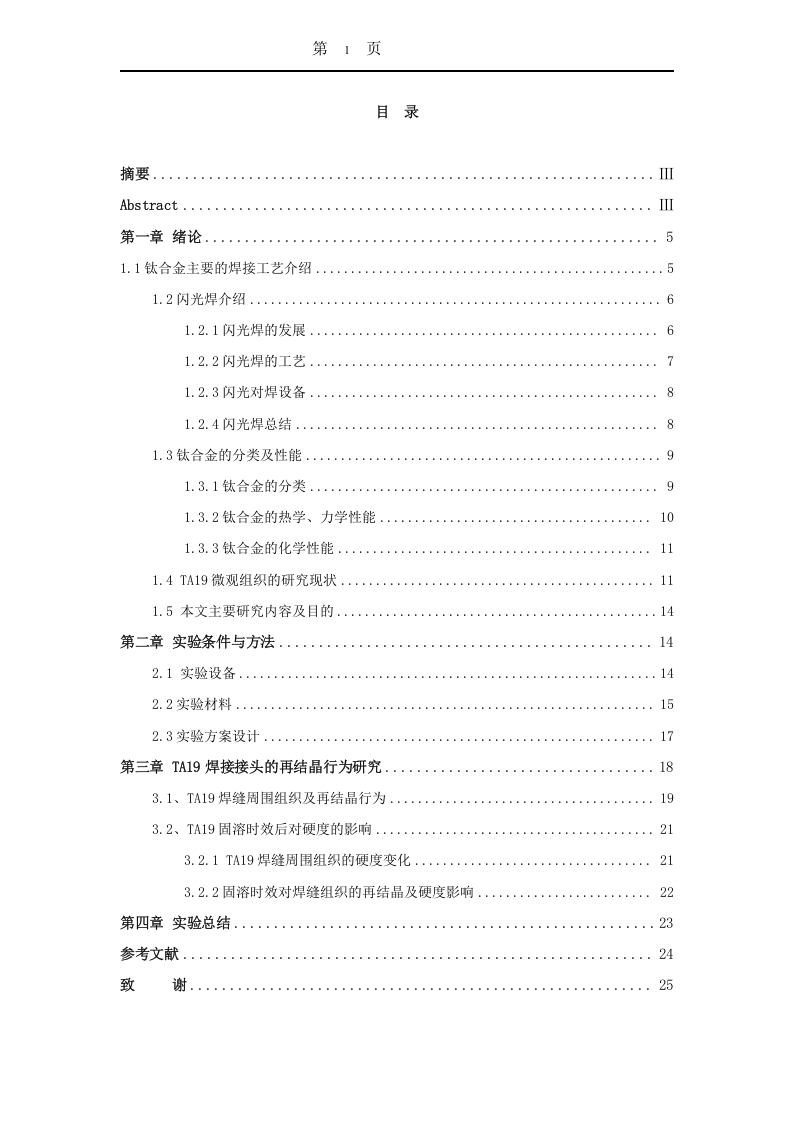

文档主要内容
文档类型： 研究论文
适用人群： 材料科学、焊接工艺、航空制造领域的研究人员、工程师及高校相关专业学生。
文档核心价值：
本文系统研究了TA19钛合金在闪光焊过程中的微观组织演变规律，以及后续固溶时效处理对焊接接头性能的影响。通过金相观察与硬度测试，明确了焊接热影响区内魏氏组织与再结晶组织的分布特征，为优化TA19大型结构件焊接工艺、提升接头力学性能提供了直接的数据支撑与理论依据。
正文内容：

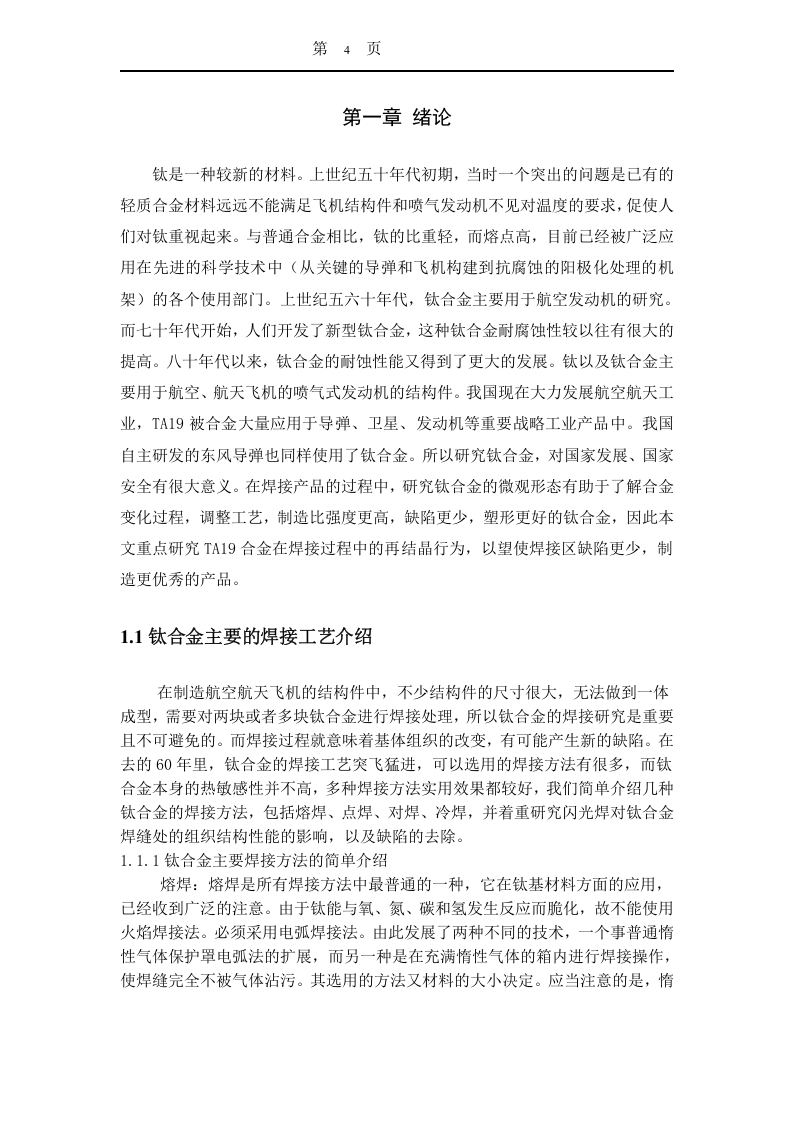

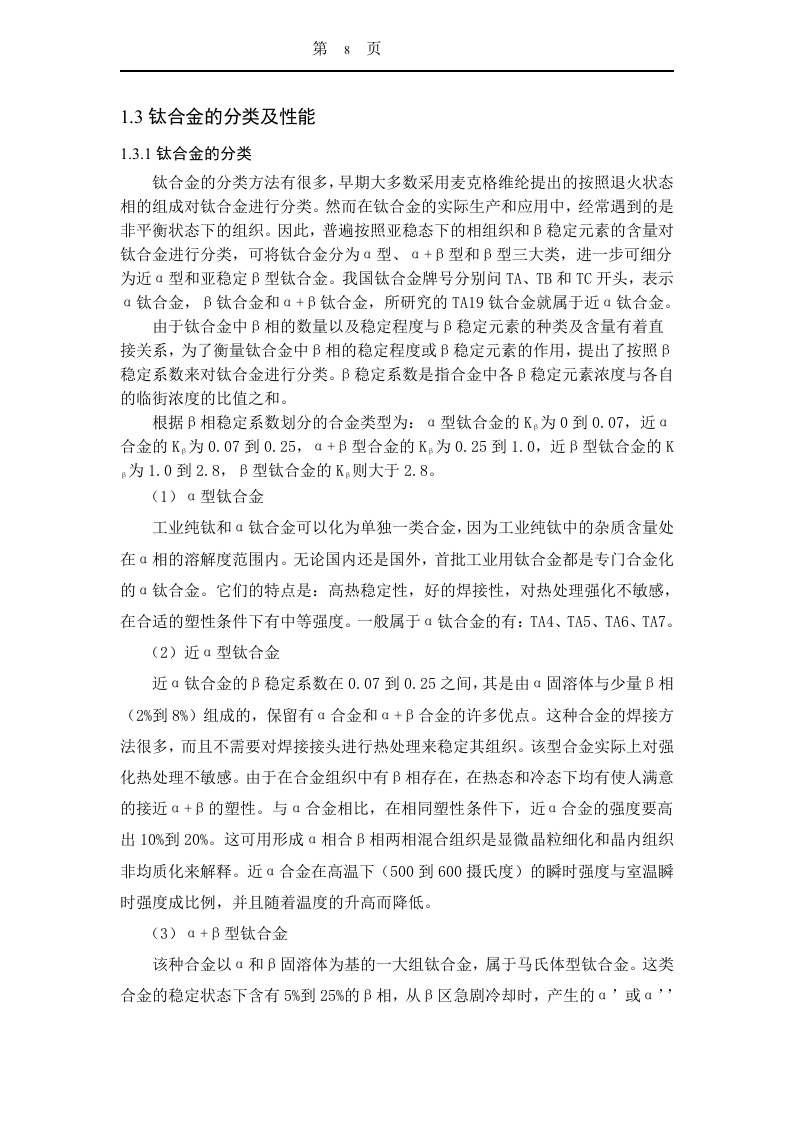

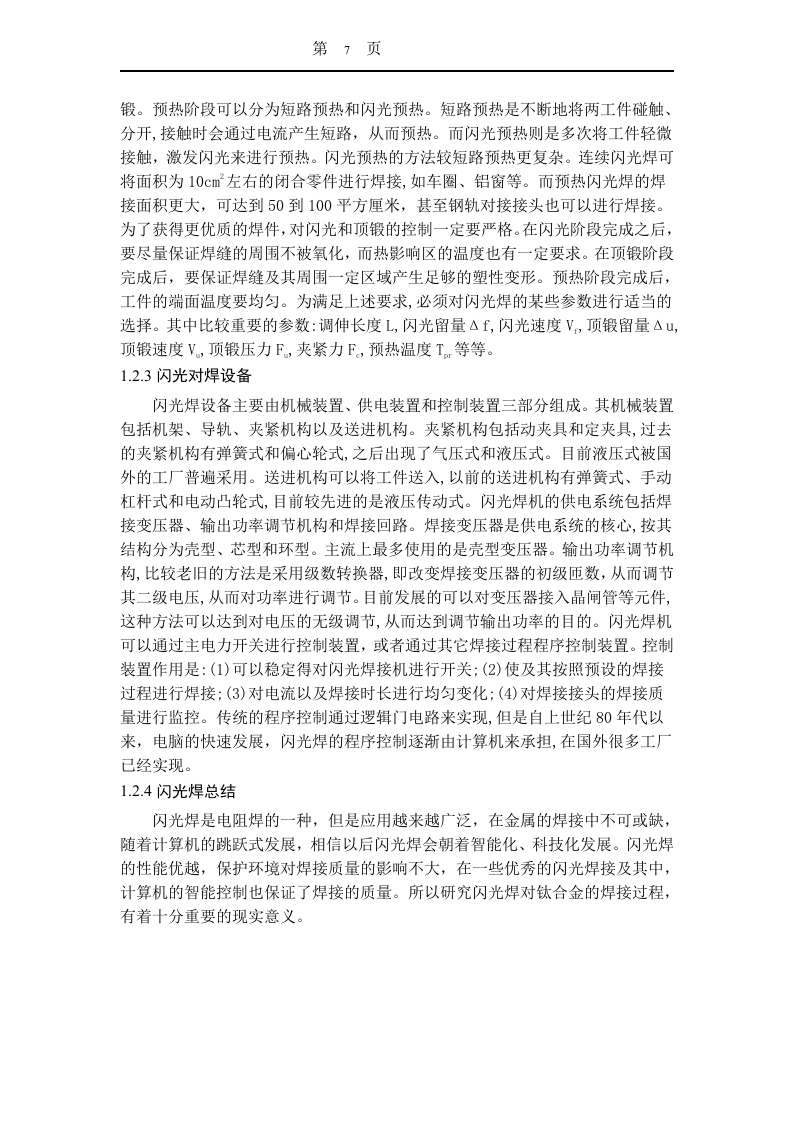

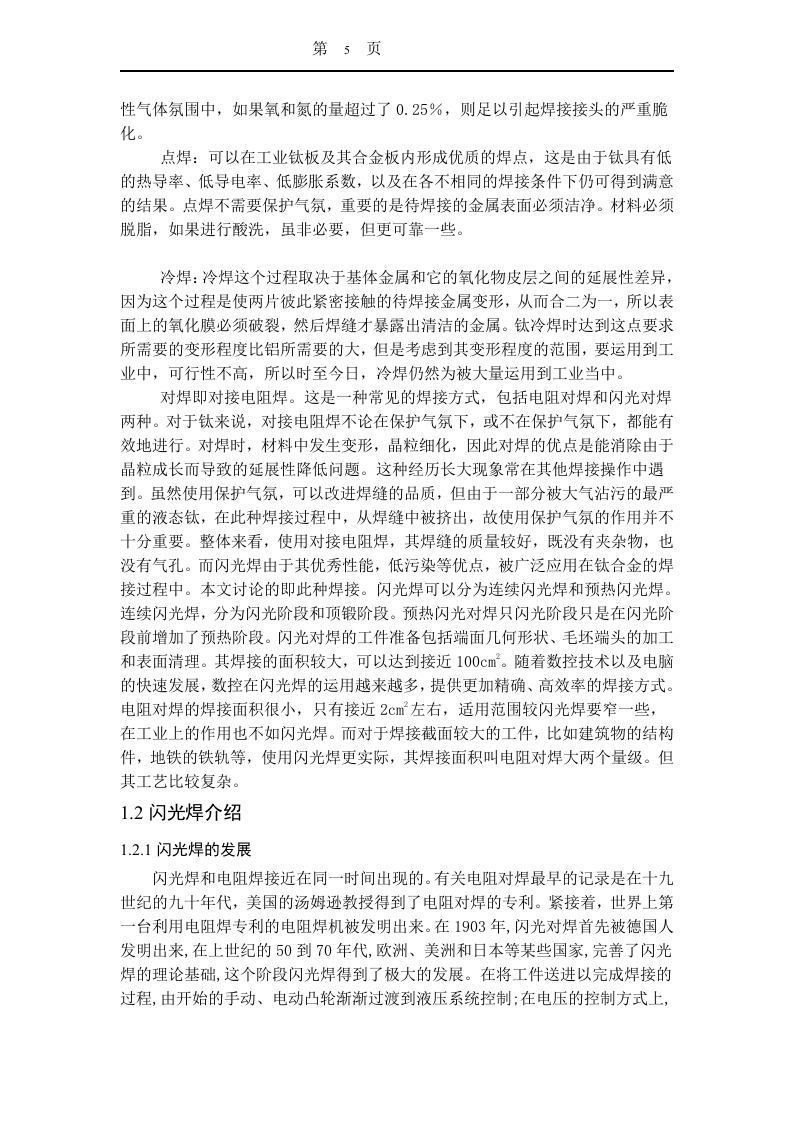

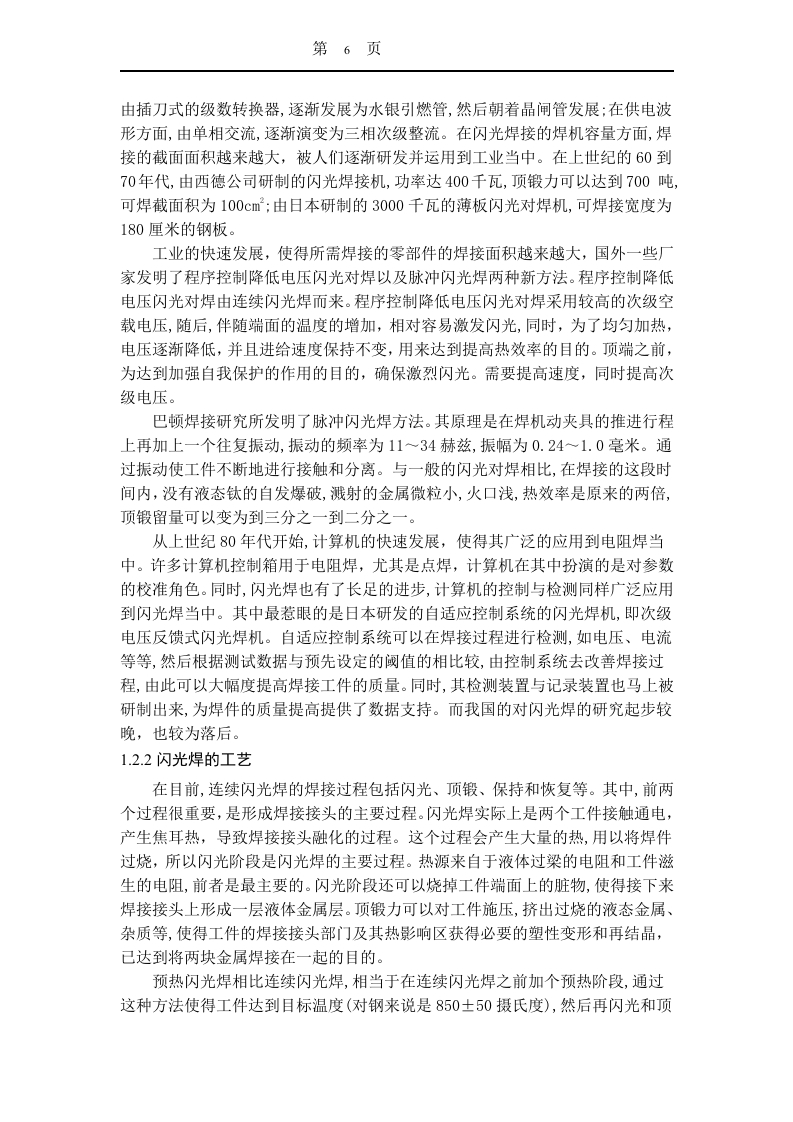

TA19是一种性能优良的近α型钛合金，因其质量轻、耐高温、耐腐蚀等特性，被广泛应用于航空航天领域的民用与军用发动机结构件制造。在截面较大的钛合金构件生产中，闪光焊因其焊接变形小、杂质少、对环境要求不苛刻等优势，成为连接TA19材料的常用工艺。因此，研究闪光焊过程对TA19再结晶行为的影响，对于控制焊接质量、提升构件可靠性具有重要的实际意义。

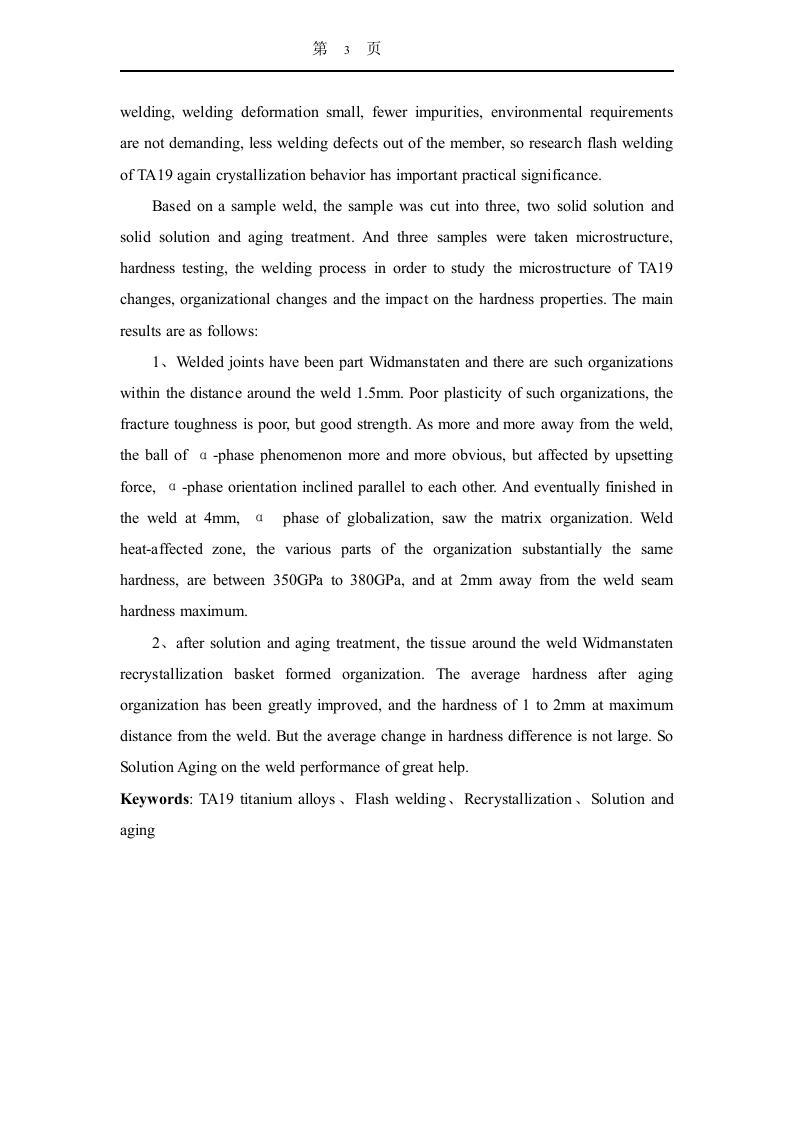

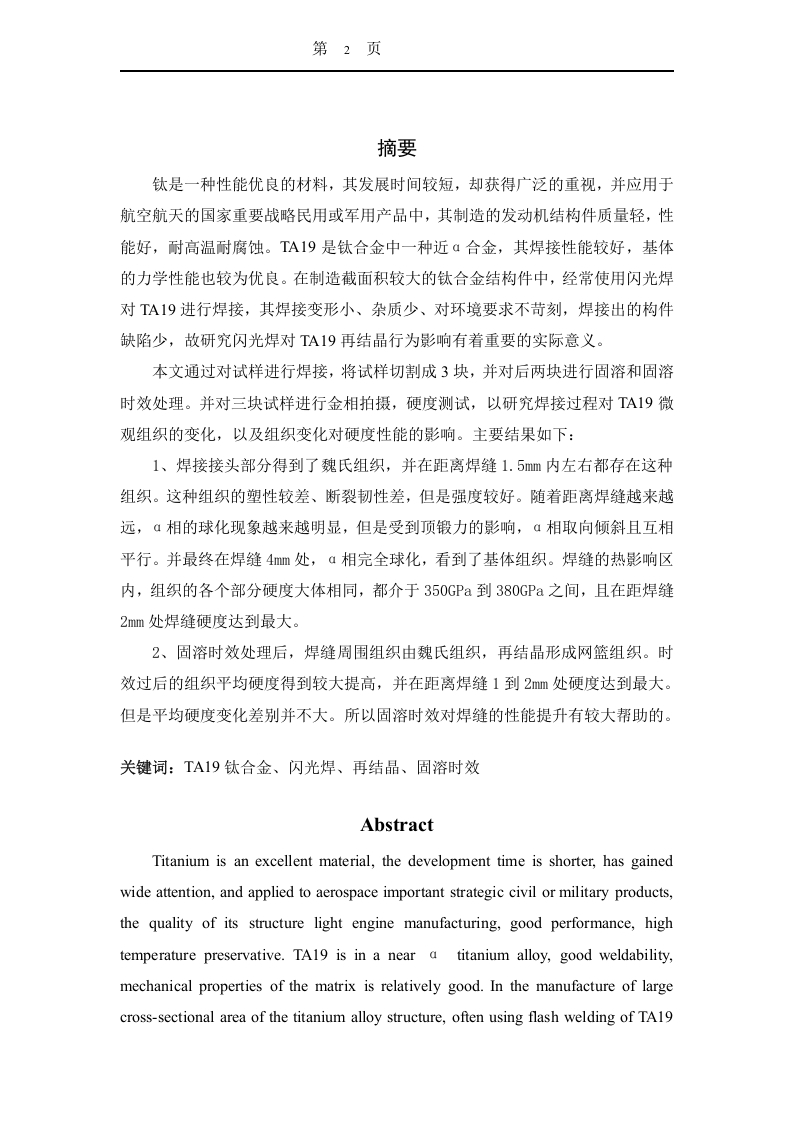

研究通过对TA19试样进行闪光焊接，将焊接后的试样切割为三块，分别进行原始态、固溶处理以及固溶时效处理。随后对三组试样进行金相组织拍摄与硬度测试，以分析焊接过程对微观组织变化及硬度性能的影响。主要研究结果如下：焊接接头区域形成了魏氏组织，该组织分布在距离焊缝约1.5毫米的范围内。魏氏组织的特点是塑性较差、断裂韧性较低，但强度较好。随着距离焊缝逐渐增加，α相的球化现象变得明显，受顶锻力影响，α相取向呈现倾斜且相互平行的特征。在距离焊缝约4毫米处，α相完全球化，基体组织清晰可见。在焊缝热影响区内，各部位硬度大致相同，介于350GPa到380GPa之间，其中在距焊缝2毫米处硬度达到最大值。
经过固溶时效处理后，焊缝周围组织由魏氏组织再结晶形成网篮组织。时效处理显著提升了组织的平均硬度，硬度最大值出现在距离焊缝1到2毫米的位置。尽管不同位置的平均硬度变化差异不大，但整体性能提升明显。结论表明，固溶时效处理对改善TA19闪光焊接头的性能具有显著帮助，能够有效优化微观组织并提高硬度。
关键词： TA19钛合金；闪光焊；再结晶；固溶时效
暂无评论内容
