高压GDI喷雾特性测量装置说明书

　　文档类型：论文/研究报告
　　适用人群：汽车发动机研发工程师、喷雾特性测量领域研究人员、高校车辆工程专业学生

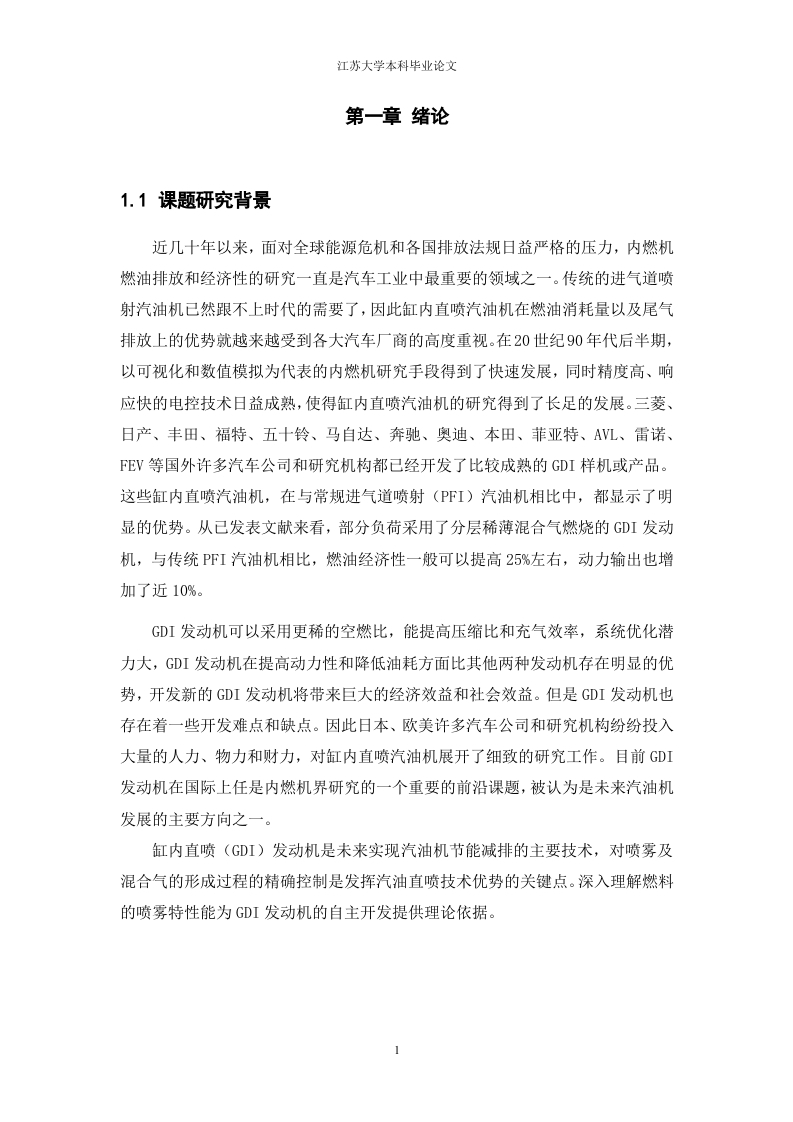

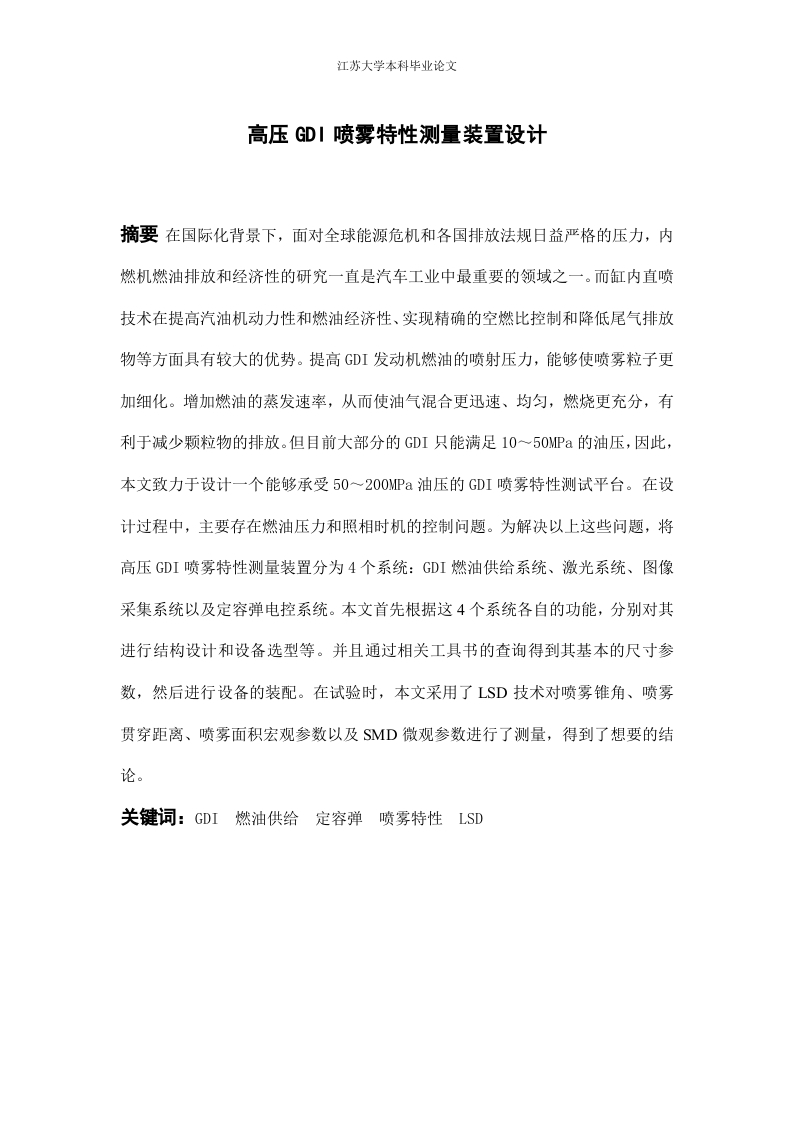

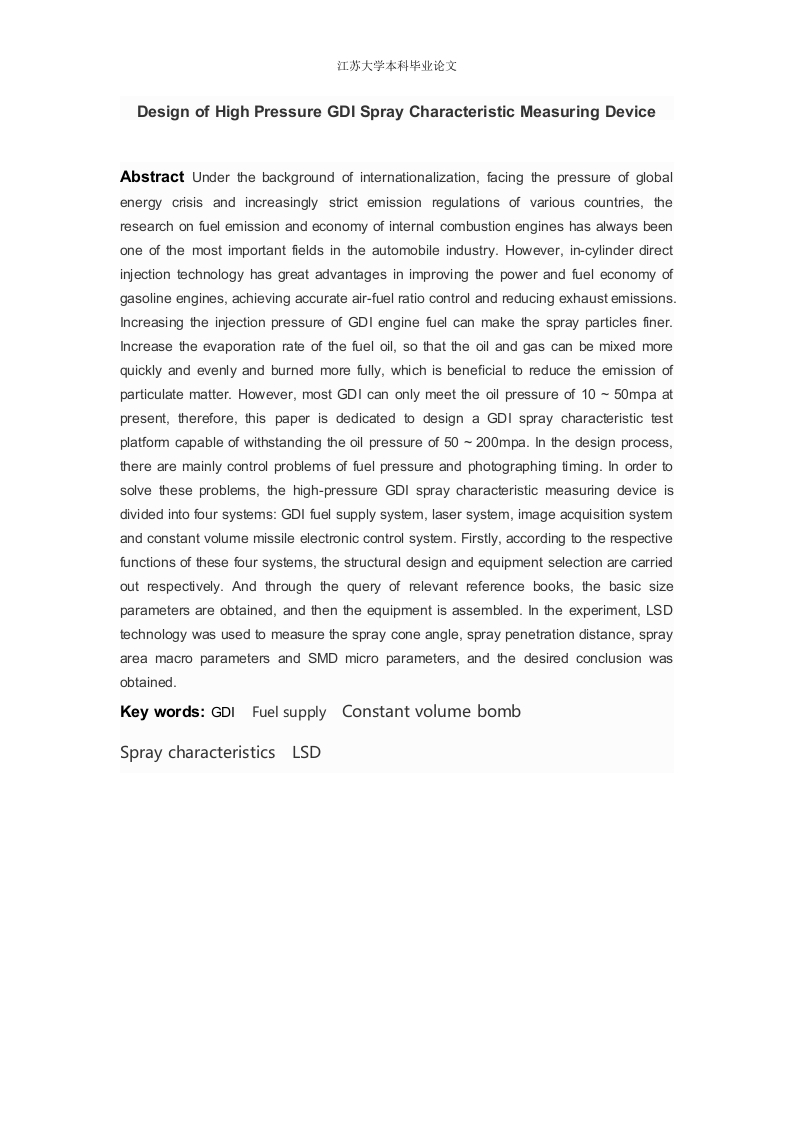

　　文档核心价值：该文档系统阐述了高压GDI喷雾特性测量装置的构建方法与实验应用，为燃油喷射系统优化、喷雾宏观与微观特性分析提供完整技术参考。

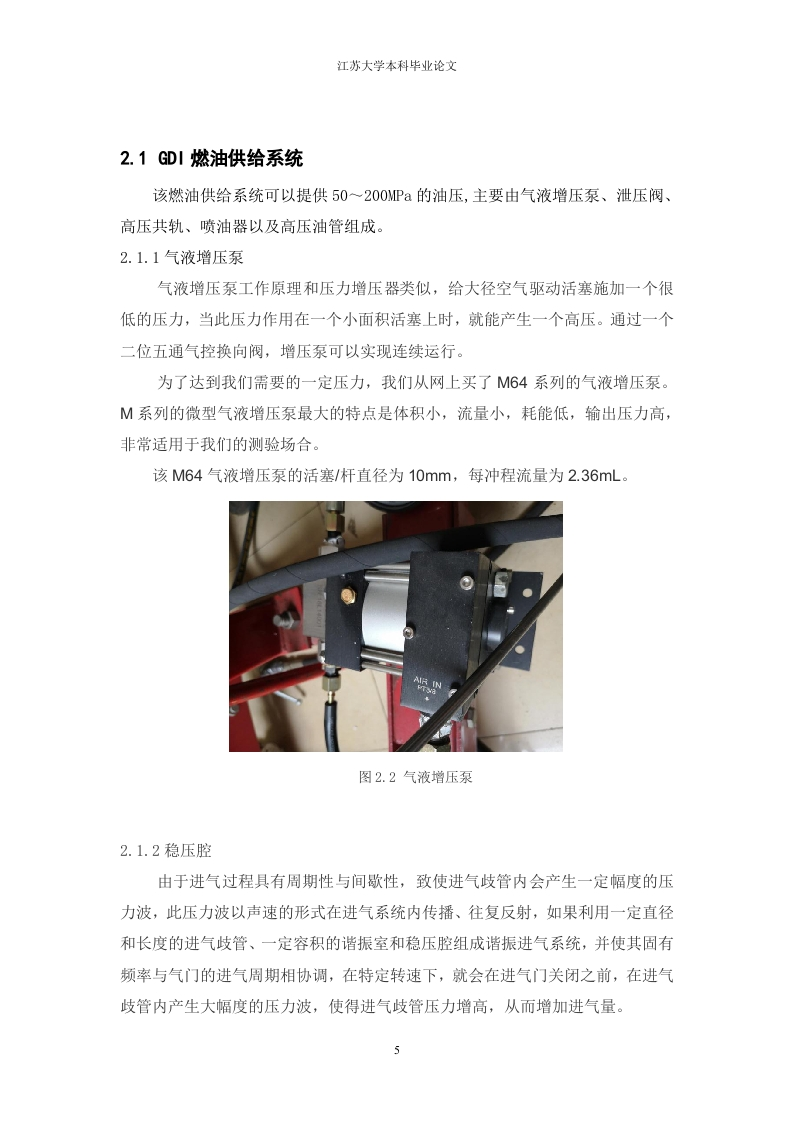

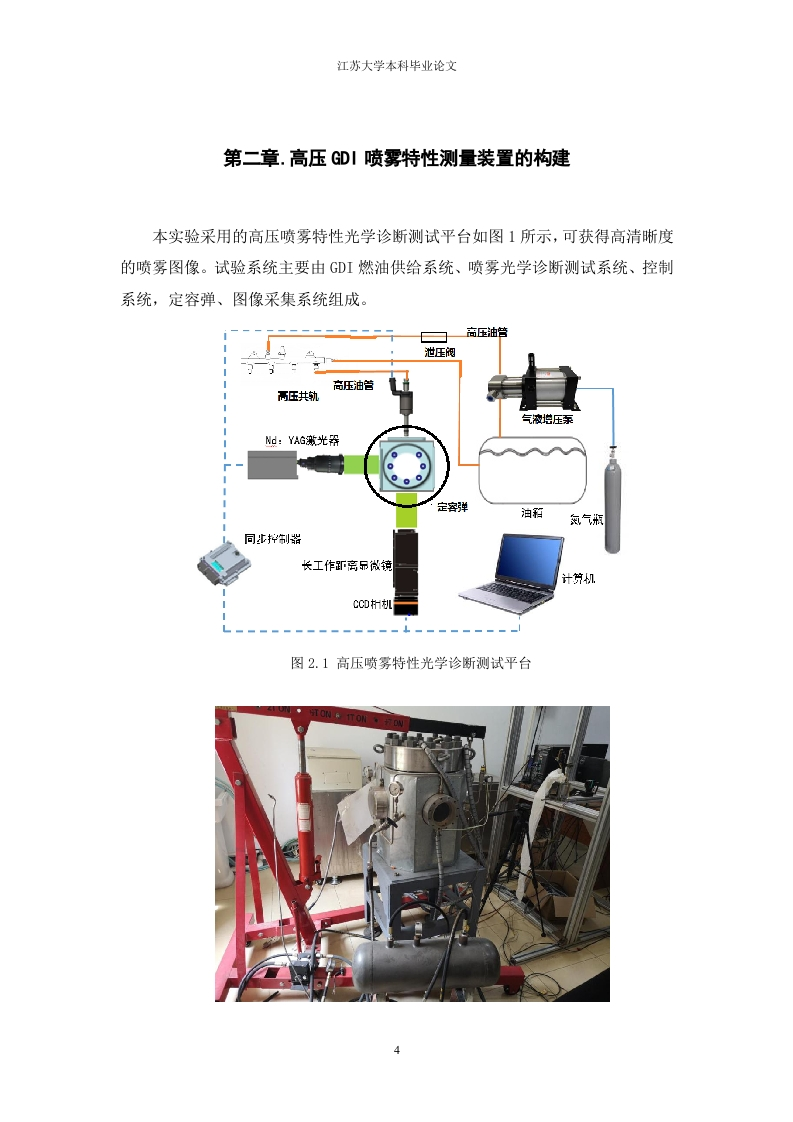

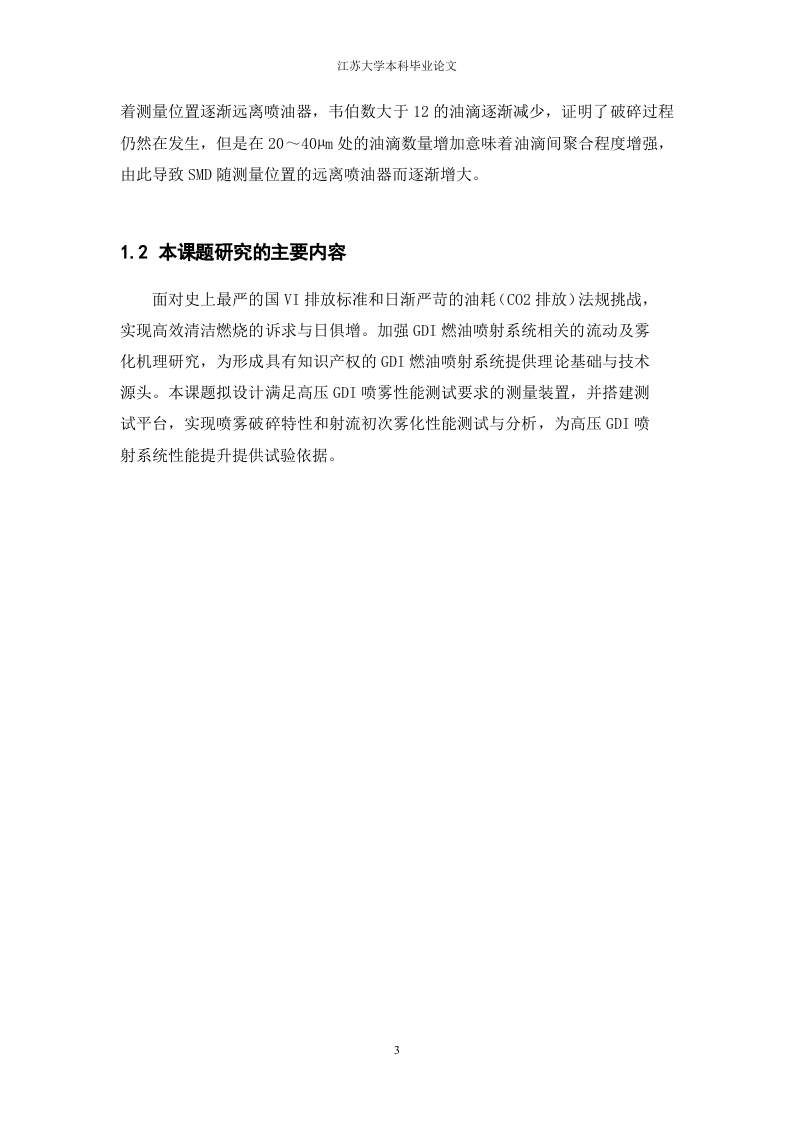

　　装置构成：高压GDI喷雾特性测量装置由GDI燃油供给系统、喷雾光学诊断测试系统及定容弹电控系统三部分组成。燃油供给系统包含气液增压泵、稳压腔、高压共轨和喷油器，可实现高压燃油的稳定供给与精确喷射。光学诊断测试系统采用激光系统与图像采集系统，配合定容弹完成喷雾过程的实时记录。定容弹电控系统负责时序控制，确保各部件协同工作。

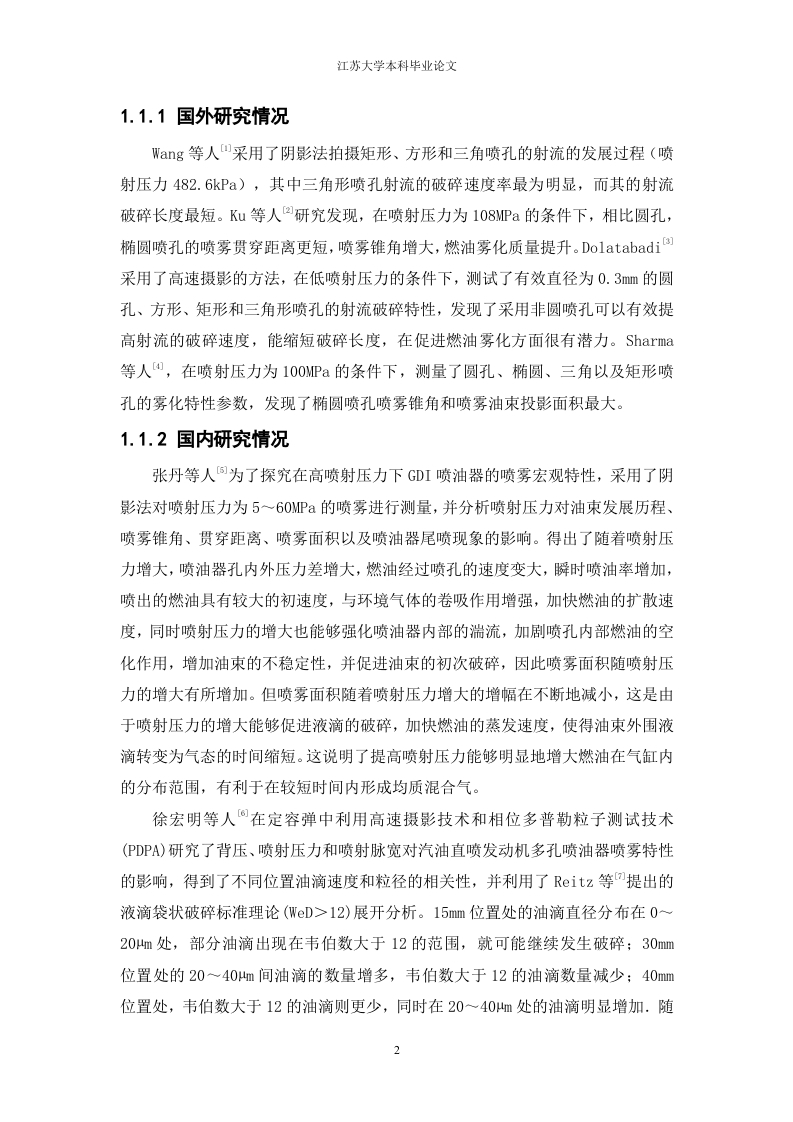

　　实验研究：文档分别开展宏观与微观特性测量实验。宏观特性方面，通过改变喷射压力，测量喷雾油束的发展历程，分析喷射压力对贯穿距离、喷雾锥角、喷雾面积的影响规律。实验表明，喷射压力增大时，贯穿距离显著增加，喷雾锥角与喷雾面积也呈现相应变化趋势。微观特性方面，采用PDPA（相位多普勒粒子分析仪）进行试验标定与方案设计，获取喷雾液滴的粒径、速度等微观参数，为理解喷雾雾化机理提供数据支撑。

　　结论与展望：研究得出高压GDI喷雾特性随喷射压力变化的明确结论，为燃油喷射系统设计提供依据。展望部分指出未来可进一步优化装置精度，拓展多工况下的喷雾特性研究。

　　文档参考价值：该文档完整呈现了从装置搭建到实验验证的全流程，适合需要自主构建喷雾测量系统或开展相关实验的研究人员直接参考，可有效缩短设备选型与方案设计周期。
