组合件数控车工艺与编程(论文和DWG图纸)

---

文档主要内容

组合件数控车工艺与编程（论文和DWG图纸）内容解析

文档类型：毕业设计说明书（论文），附带DWG图纸。
适用人群：机械制造、数控技术专业学生，从事数控车编程与工艺设计的工程师。

文档核心内容概述

该文档围绕轴系组合件的数控车工艺与编程展开，重点对零件结构工艺性进行系统分析。零件由件1和件2组成，结构复杂，包含不完整球端面、阶梯圆柱、椭圆轮廓、内孔螺纹、外螺纹及多种槽型。文档从形状、技术要求、加工表面三个维度剖析，为后续工艺规程拟定提供依据。

零件结构工艺性分析要点

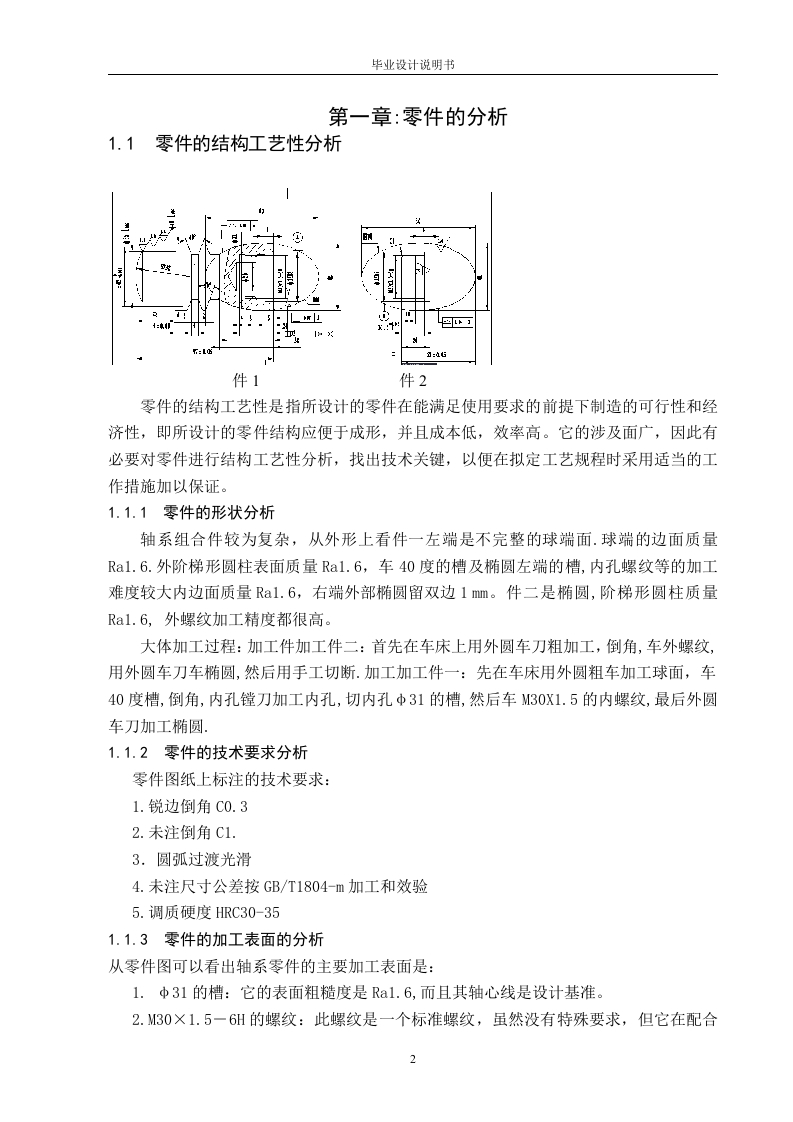

1. 形状分析：件1左端为不完整球端面，表面粗糙度Ra1.6，外阶梯圆柱表面同样要求Ra1.6，需加工40度槽、椭圆左端槽及内孔螺纹。内孔表面粗糙度Ra1.6，右端外部椭圆留双边1mm余量。件2为椭圆与阶梯圆柱组合，外螺纹加工精度高。大体加工流程：先粗加工件2（外圆车刀粗车、倒角、车外螺纹、车椭圆、手工切断），再加工件1（外圆粗车球面、车40度槽、倒角、内孔镗刀加工、切内孔中31槽、车M30×1.5内螺纹、最后车椭圆）。

2. 技术要求：锐边倒角C0.3，未注倒角C1，圆弧过渡光滑，未注尺寸公差按GB/T1804-m加工和校验，调质硬度HRC30-35。这些要求直接影响刀具选择、切削参数及热处理工序安排。

3. 加工表面分析：主要加工表面包括中31槽（表面粗糙度Ra1.6，轴心线为设计基准）和M30×1.5-6H螺纹（标准螺纹，配合精度高）。加工难点在于椭圆轮廓、内孔螺纹及高精度外螺纹的保证。

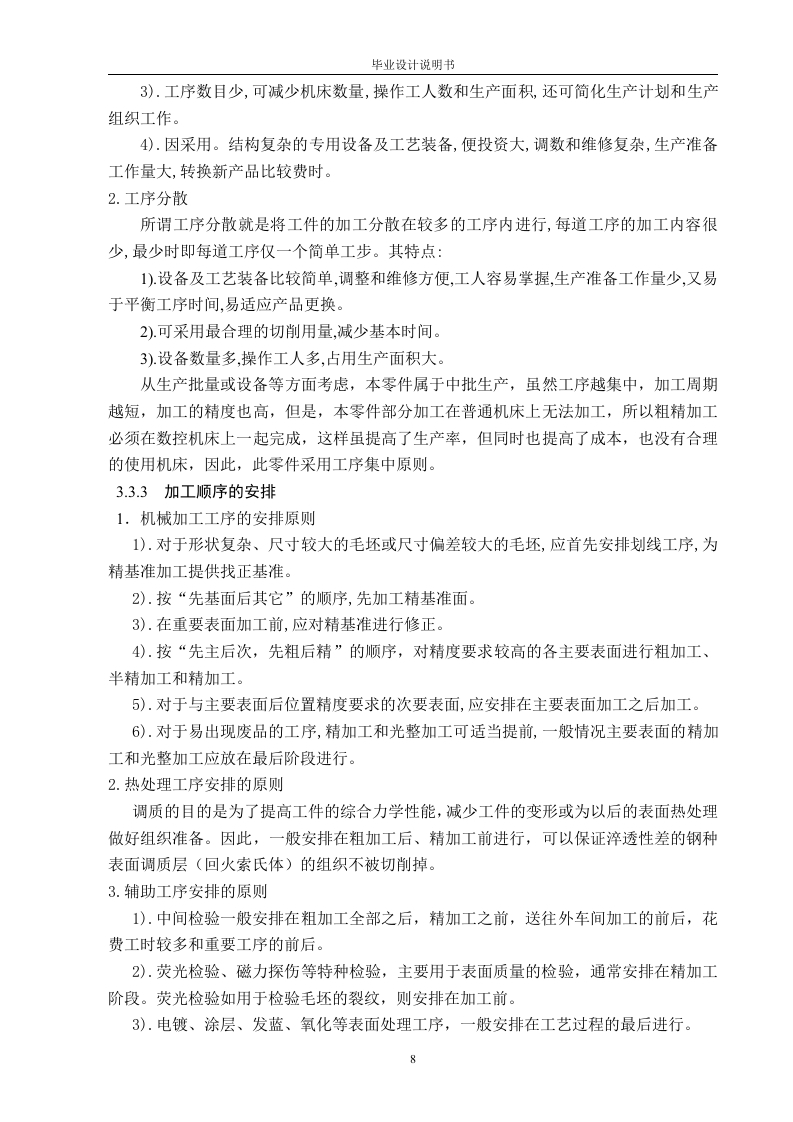

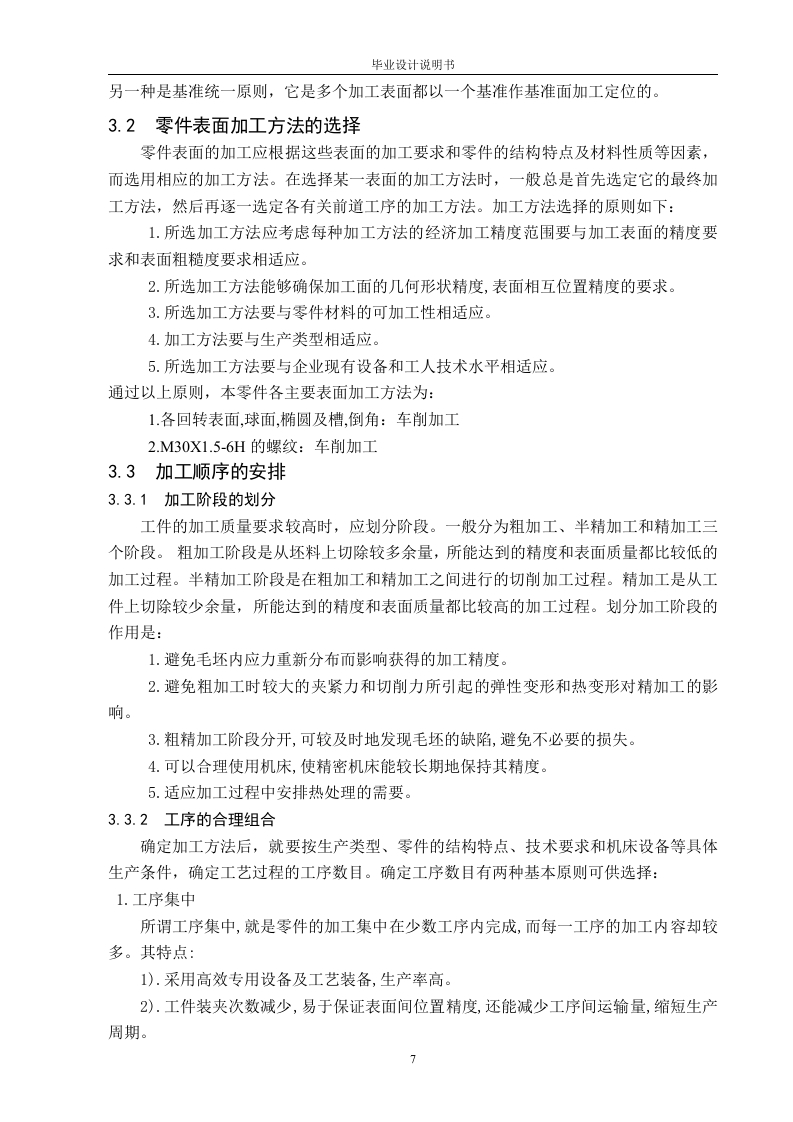

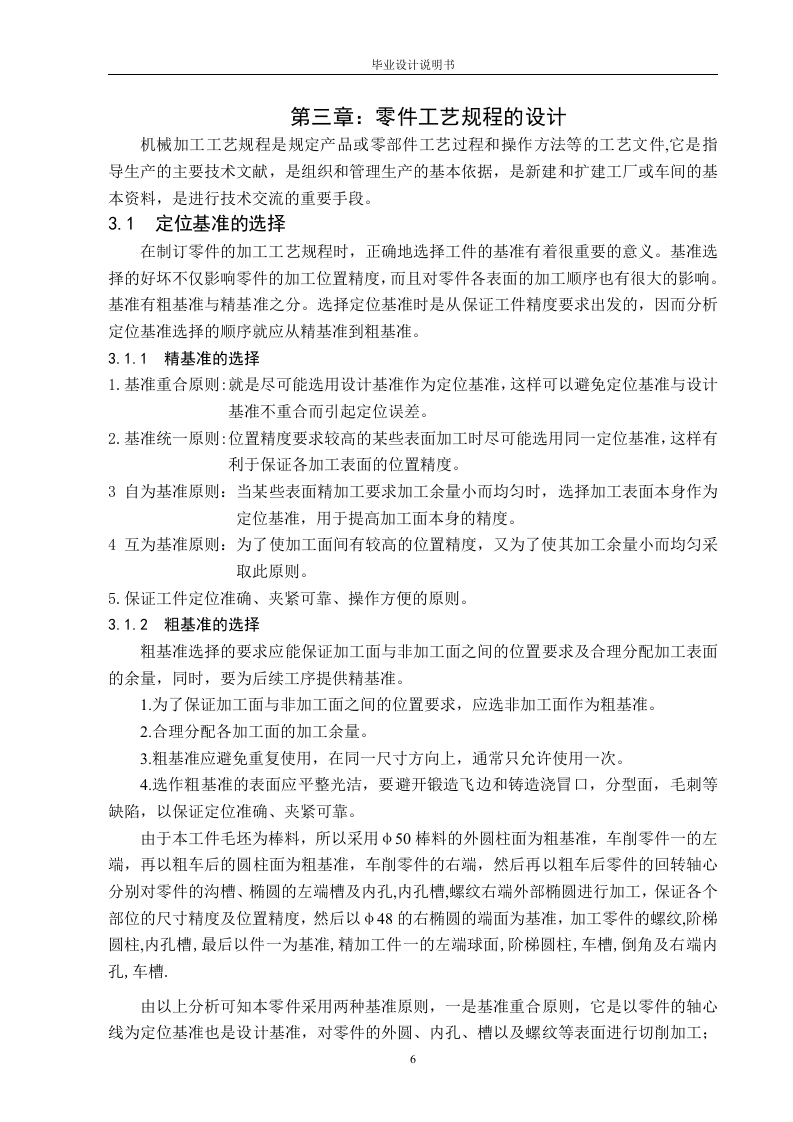

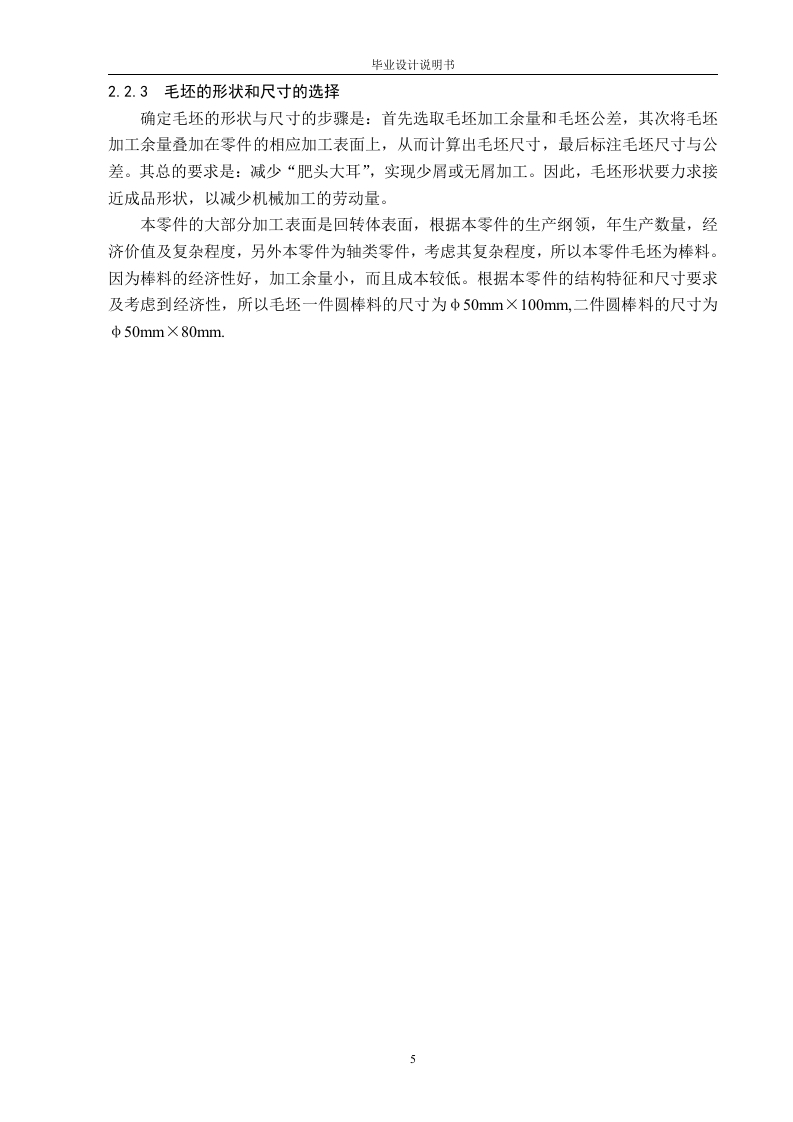

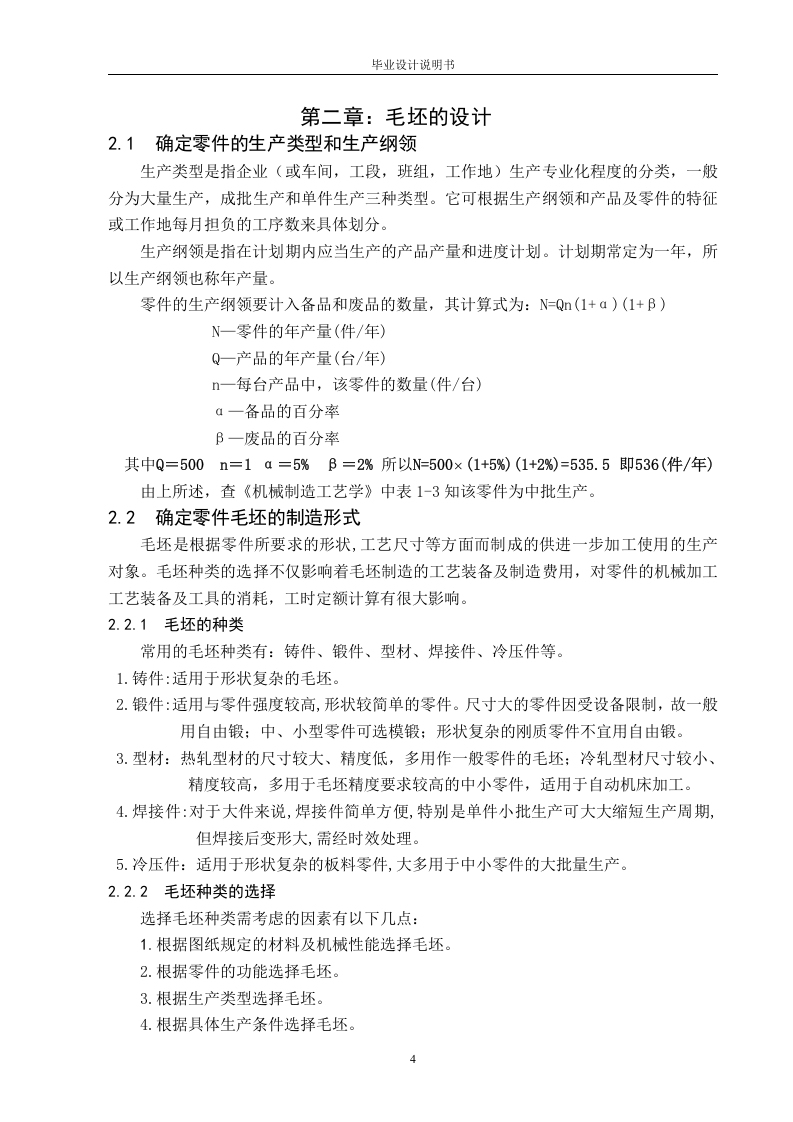

文档价值与适用场景

该文档可解决以下实际问题：
为组合件数控车编程提供完整的零件结构分析，帮助理解加工难点与关键尺寸。
指导工艺人员制定合理的加工顺序、刀具路径及切削参数，避免因结构复杂导致的加工失误。
提供图纸技术要求解读，便于校验成品是否符合设计标准。

适用于毕业设计参考、数控实训教学、企业工艺文件编制等场景。用户通过阅读可快速判断文档是否匹配自身需求，节省筛选时间。

总结

该毕业设计说明书以轴系组合件为对象，从结构工艺性角度深入分析形状、技术要求及加工表面，提炼出Ra1.6表面质量、M30×1.5-6H螺纹、HRC30-35调质硬度等关键数据，为数控车工艺与编程提供扎实的理论支撑。文档内容完整，逻辑清晰，是机械加工领域实用参考材料。
