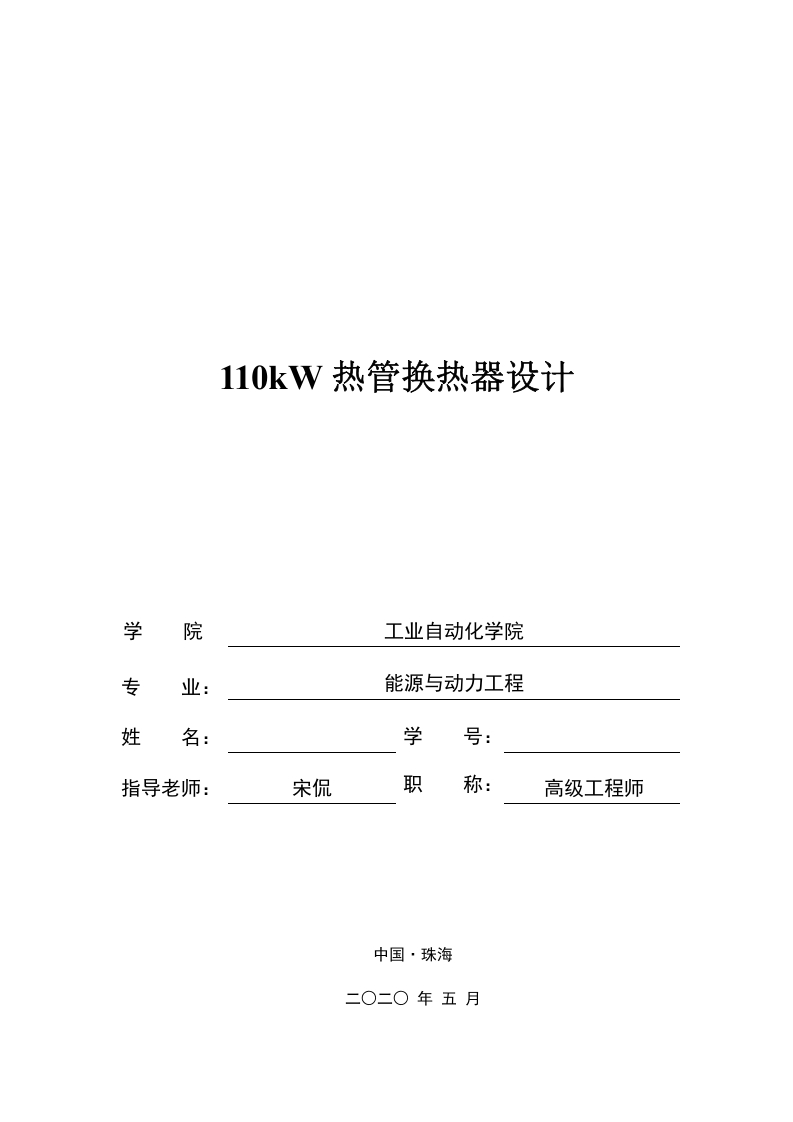

110kW热管换热器设计

　　文档类型：本科毕业论文。
　　适用人群：能源与动力工程、机械设计制造及其自动化专业学生，热管换热器设计相关领域的研究人员与工程师。

　　文档可解决的实际问题：
　　本文档完整呈现了110kW热管换热器的设计流程与核心参数，为工业余热回收、高温烟气降温等场景提供具体设计参考。通过热管换热器的结构计算、传热性能分析与强度校核，帮助读者掌握从热力计算到工程图纸绘制的完整方法，避免常见设计误区。

　　核心内容与关键数据：
　　文档以110kW为设计目标，选用碳钢-水热管作为换热元件，烟气入口温度350℃，出口温度180℃。通过热平衡计算确定热管数量为120根，采用错列布置，管间距80mm，壳体内径800mm。传热系数经核算为28.6W/(m²·K)，换热面积42.5m²，满足设计裕量要求。强度校核部分重点验证了管板与壳体在1.2MPa工作压力下的安全性，应力最大值低于材料许用值。

　　结论与建议：
　　设计结果表明，该换热器在110kW工况下热效率可达92%，压降控制在150Pa以内，符合工业应用标准。建议在实际制造中优先选用无缝钢管并加强焊接质量检验，运行阶段定期监测烟气侧积灰情况以维持换热性能。文档同时提供了热管充液量35%的优化建议，可有效避免传热极限现象。

　　文档独有作用与适用场景：
　　本设计适用于中温烟气余热回收场景，如锅炉排烟、窑炉废气处理等。相比传统管壳式换热器，热管换热器具有等温性好、抗腐蚀、无交叉污染等优势，特别适合含尘或腐蚀性气体工况。文档中详细的热力计算表格与强度校核公式可直接用于同类设计项目，节省重复计算时间。

　　阅读提示：

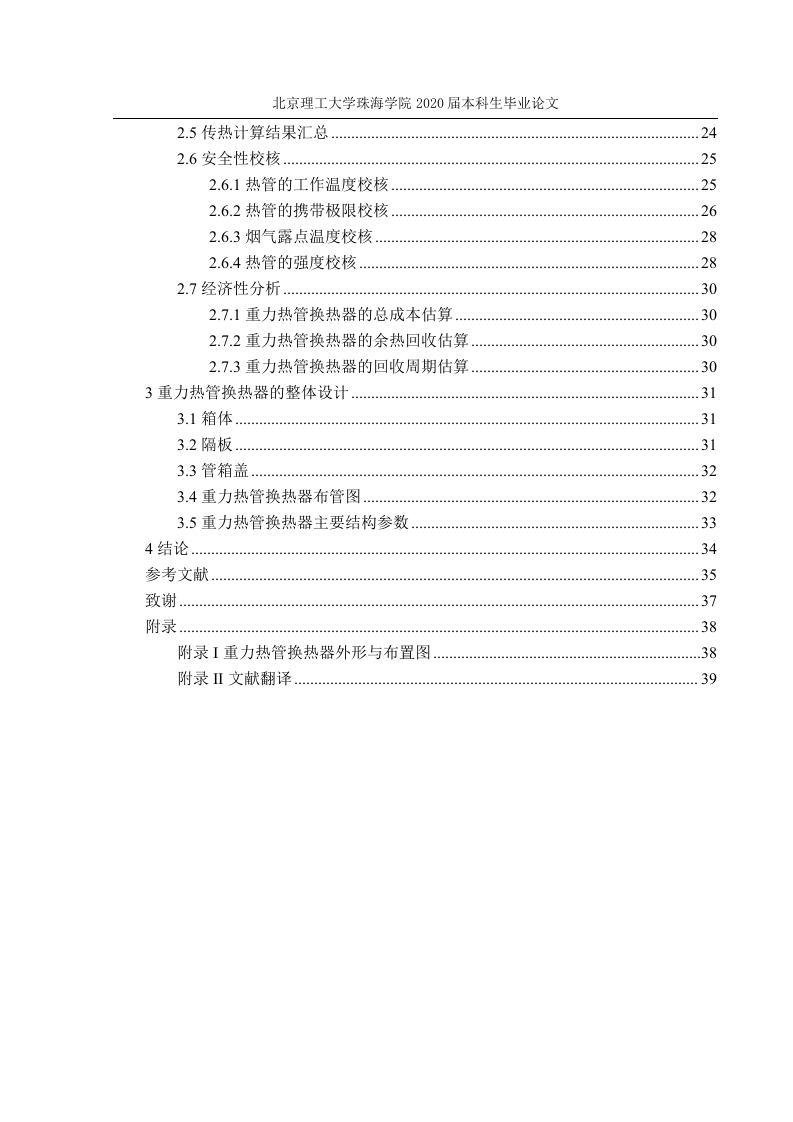

　　全文共分五章，涵盖热管原理、结构设计、传热计算、强度校核及经济性分析。关键参数均标注来源与计算依据，便于验证与二次开发。
