110kv输电线路继电保护系统设计说明书

　　文档类型：论文/设计说明书
　　适用人群：电力系统设计人员、继电保护工程师、电气工程专业学生、电网运维技术人员

　　文档核心价值：

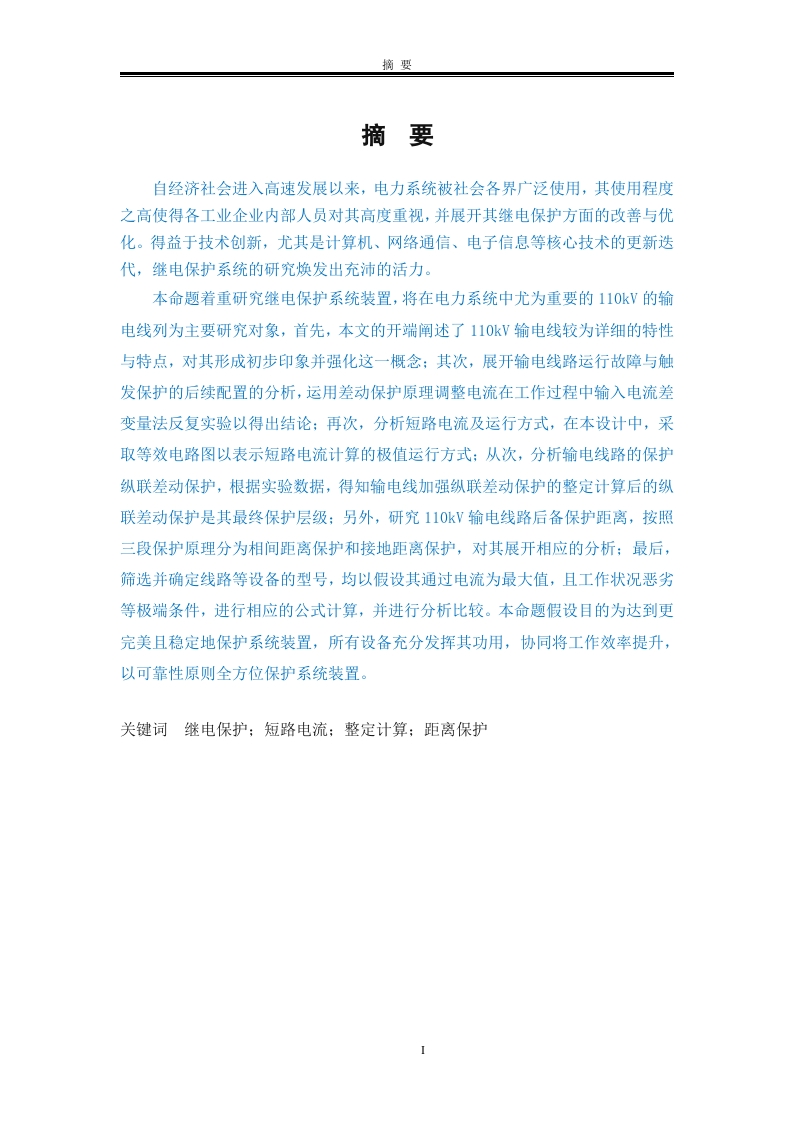

　　本说明书系统阐述了110kV输电线路继电保护系统的完整设计流程，涵盖线路特性分析、故障类型识别、保护原理选择、短路电流计算、整定值确定及设备选型等关键环节。通过差动保护原理与距离保护（相间/接地）的协同配置，解决了输电线路在极端运行工况下的快速故障切除与可靠供电问题，为同类工程提供可复用的计算方法和选型依据。

　　正文内容：
　　随着电力系统在经济社会中的深度应用，工业企业对继电保护系统的可靠性提出了更高要求。本设计以110kV输电线路为核心研究对象，首先详细分析了该电压等级线路的电气特性与运行特点，为后续保护配置奠定基础。在此基础上，针对输电线路常见故障类型，采用差动保护原理，通过反复实验调整电流输入差变量，验证了该原理在故障识别中的有效性。

　　在短路电流计算环节，本设计引入等效电路图，分别计算最大与最小运行方式下的短路电流极值，为保护整定提供边界条件。进一步地，对纵联差动保护进行整定计算，实验数据表明，经优化后的纵联差动保护可作为线路的最终保护层级，显著提升动作选择性。后备保护方面，按照三段保护原理，分别对相间距离保护和接地距离保护展开分析，确保在纵联保护失效时仍能可靠切除故障。

　　设备选型阶段，所有线路及保护装置均按通过电流最大值且工作状况最恶劣的极端条件进行公式计算与比较，最终确定型号。设计目标在于实现保护系统更完美且稳定的运行，使各设备充分发挥协同作用，以可靠性原则全方位保障110kV输电线路安全。

　　结论：
　　本设计通过差动保护、纵联差动保护与距离保护的层级配合，结合极端工况下的短路电流计算与设备选型，构建了一套完整的110kV输电线路继电保护方案。整定计算后的纵联差动保护与三段式距离保护共同构成了可靠的多重防线，能够有效应对各类故障，提升电力系统整体运行效率。
