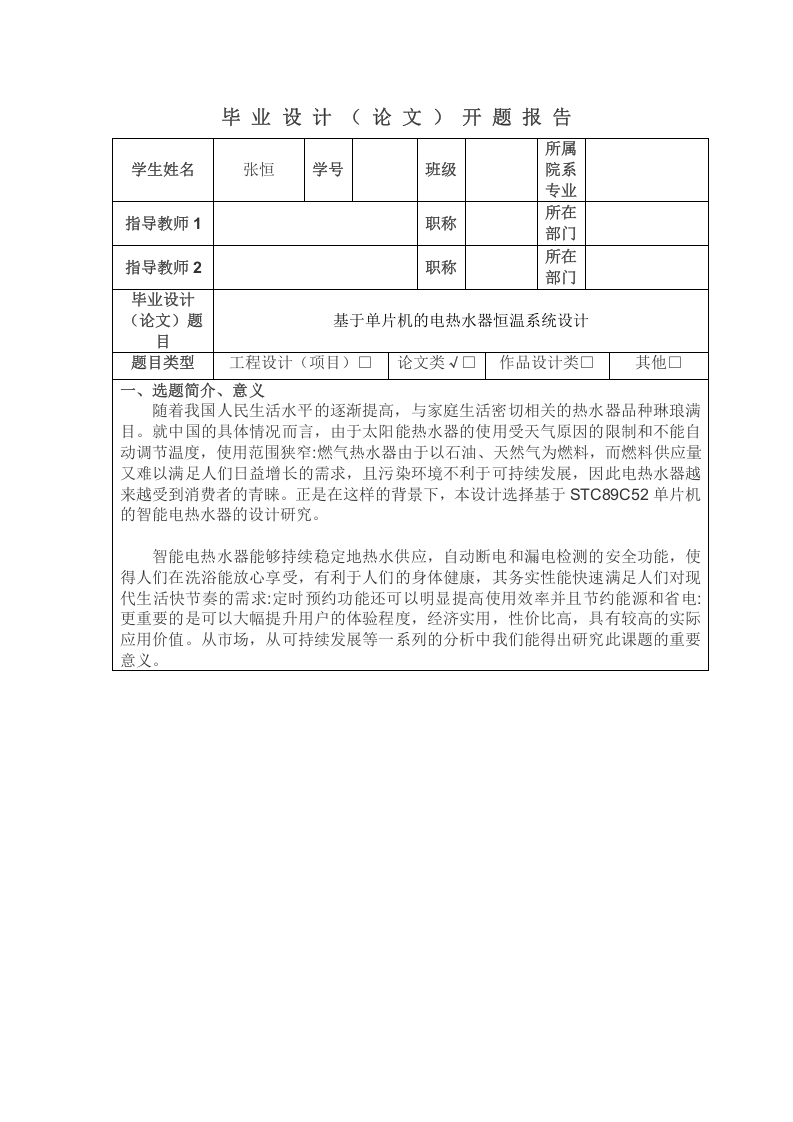

基于单片机的电热水器温控系统开题报告

二、课题综述（课题研究，主要研究的内容，要解决的问题，预期目标，研究步骤、方法及措施等)设计家用电热水器控制器，有功率档调节，使控制器控制的热水器功率为2000W,采用两个加热棒。可以显示热水器当前水温和设置水温：可以进行水温设置：设计也要实现可以进行速热整桶水、低功率等加热模式的选择等功能。利用LCD显示屏对加热、保温和低功率三种加热模式进行显示。系统硬件电路设计包括加热控制、温度检测等电路的设计，系统程序设计包括主函数程序、显示扫描子函数程序、按键扫描处理子程序、加热控制函数程序与温度检测函数程序等的设计。对于收集的文献资料进行学习和总结，通过使用观察法，文献研究法两种方法进行研究比较，实践证明文献研究法使我能直观的对研究的课题有更多的了解。直流稳压电源由整流桥，滤波电路，稳压电路组成。稳压电路采用CW7805芯片，电热水器控制电路由时钟电路，复位电路，单片机，按键，LCD1602,传感器，继电器等部分组成。运行程序，传感器检测水温，水温低于设置温度时，单片机控制继电器对电热水器加热。当水温高于设置温度时，单片机控制继电器断电，停止加热。
