文档主要内容
文档类型： 论文/设计报告
适用人群： 电子工程、嵌入式系统、仪器仪表相关专业学生及研发工程师
文档核心价值：
本文系统梳理了基于单片机与DDS9833芯片的函数信号发生器设计背景与技术演进，帮助读者快速理解该方案如何解决传统模拟信号发生器体积大、频率稳定性差、波形单一等痛点，为同类项目开发提供理论依据与设计参考。
正文内容：

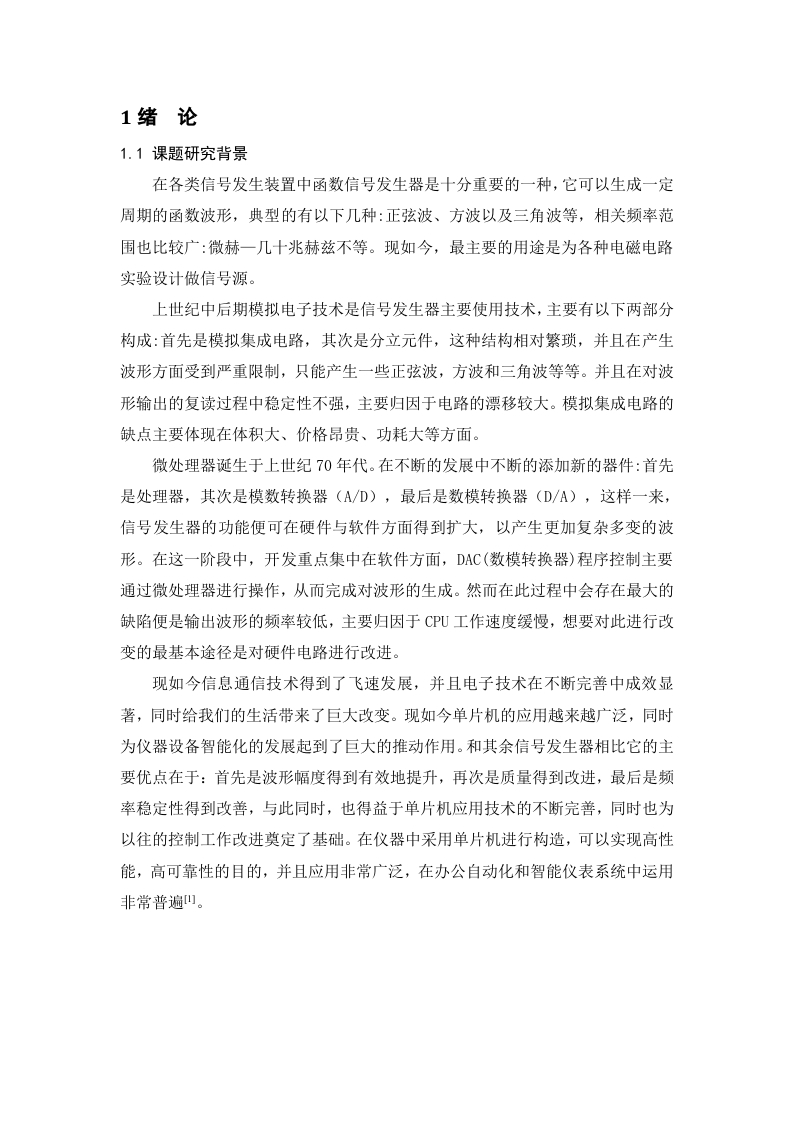

函数信号发生器是电子测试与实验中的核心设备，能够产生正弦波、方波、三角波等周期性波形，频率范围覆盖微赫兹至几十兆赫兹，广泛应用于电磁电路实验的信号源场景。上世纪中后期，模拟电子技术主导信号发生器设计，主要依赖模拟集成电路与分立元件，结构复杂且波形生成受限，仅能输出少数几种波形。同时，电路漂移较大导致输出稳定性不足，模拟器件还存在体积大、价格昂贵、功耗高等缺陷。
上世纪70年代微处理器诞生后，信号发生器逐步引入处理器、模数转换器（A/D）和数模转换器（D/A），通过硬件与软件协同扩展功能，可生成更复杂的波形。这一阶段开发重点转向软件，微处理器通过程序控制DAC（数模转换器）来生成波形，但受限于CPU工作速度，输出波形频率普遍较低，改进的根本途径在于优化硬件电路。
随着信息通信技术与电子技术的飞速发展，单片机应用日益广泛，极大推动了仪器设备的智能化进程。相比传统信号发生器，基于单片机的方案在波形幅度、输出质量、频率稳定性三方面均获得显著提升。单片机技术的成熟也为以往控制系统的改进奠定了基础，采用单片机构建的仪器具备高性能、高可靠性特点，在办公自动化与智能仪表系统中应用普遍。

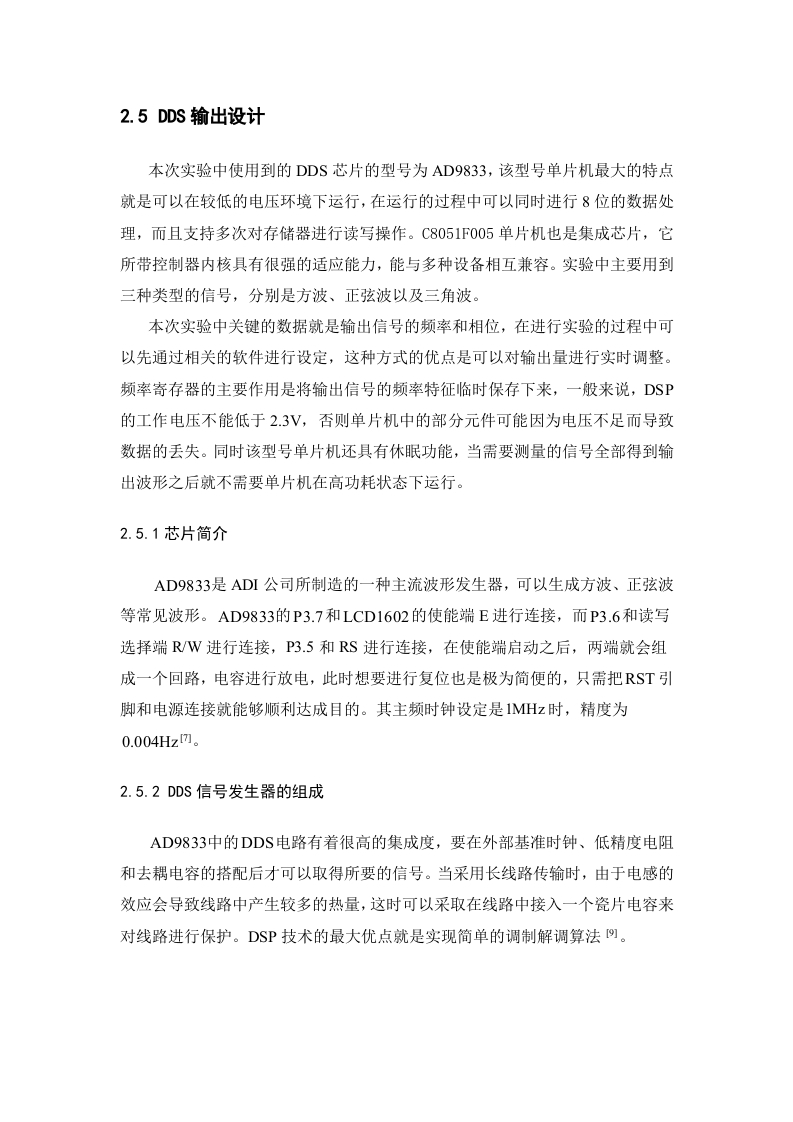

本设计以DDS9833芯片为核心，结合单片机控制，实现频率、幅度、波形类型可调的函数信号发生器。DDS（直接数字频率合成）技术通过数字方式精确合成波形，克服了模拟电路漂移与微处理器频率限制的缺点，使得输出频率范围更宽、分辨率更高、稳定性更强。该方案适用于实验室教学、电子调试、传感器激励等需要灵活信号源的场景，为低成本、高精度信号发生器设计提供了可行路径。
结论： 基于单片机与DDS9833的函数信号发生器，融合数字合成与智能控制优势，有效解决了传统模拟信号发生器的固有缺陷，在波形多样性、频率精度、系统可靠性方面表现突出，是当前电子设计领域值得推广的技术方案。
