智能锁锁体机械加工工艺及夹具设计

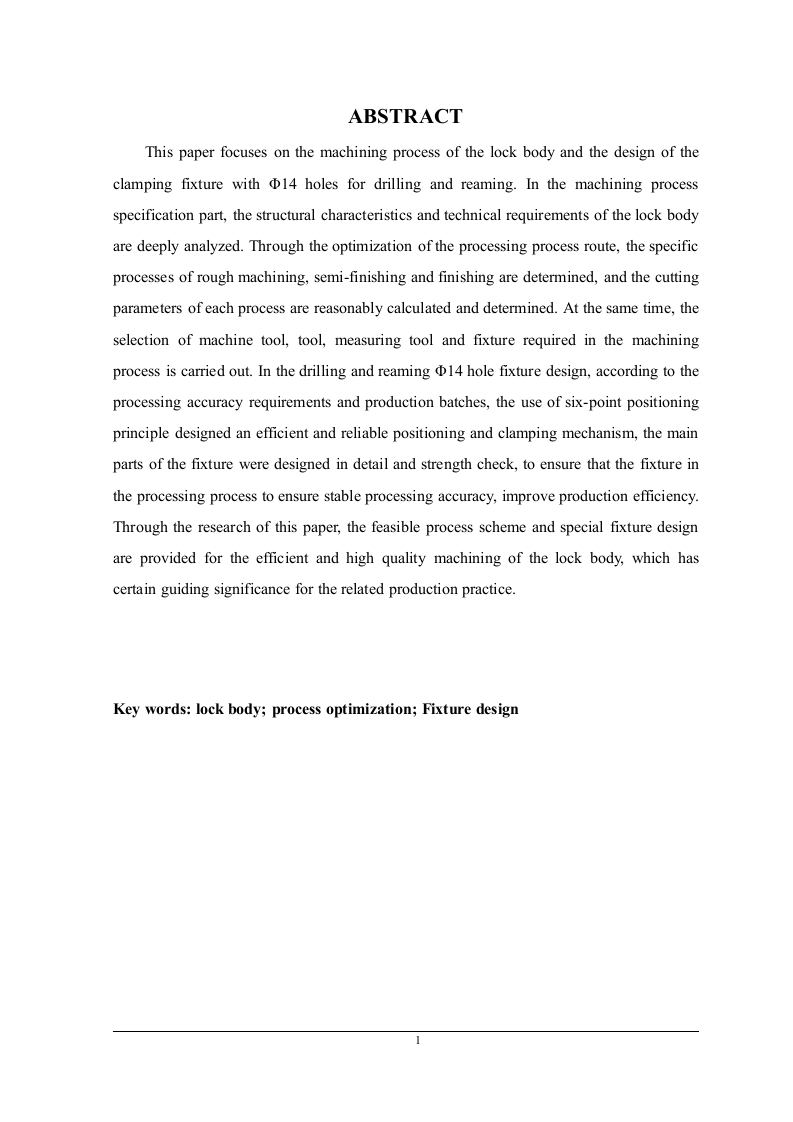

智能锁锁体机械加工工艺及夹具设计摘要本文聚焦于锁体的机械加工工艺规程以及钻铰孔夹具的设计。在机械加工工艺规程部分，深入分析了锁体的结构特点与技术要求，通过对加工工艺路线的优化，确定了粗加工、半精加工和精加工的具体工序，对各工序的切削参数进行了合理计算与确定，同时对加工过程中所需的机床设备、刀具、量具和夹具等工艺装备进行了设计。在钻铰中14孔夹具设计中，依据加工精度和生产批量，运用六点定位原理设计了高效、可靠的定位与夹紧机构，并对夹具的主要零部件进行了详细设计与强度校核，以确保夹具的稳定性和高精度，本文可为锁体高效和高质量加工提供可行的工艺方案和专用夹具设计，对相关生产实践具有指导意义。关键词：锁体：工艺优化：夹具设计ABSTRACTThis paper focuses on the machining process of the lock body and the design of theclamping fixture with 14 holes for drilling and reaming.In the machining processspecification part,the structural characteristics and technical requirements of the lock bodyare deeply analyzed.Through the optimization of the processing process route,the specificprocesses of rough machining,semi-finishing and finishing are determined,and the cuttingparameters of each process are reasonably calculated and determined.At the same time,theselection of machine tool,tool,measuring tool and fixture required in the machiningprocess is carried out.In the drilling and reaming 14 hole fixture design,according to theprocessing accuracy requirements and production batches,the use of six-point positioningprinciple designed an efficient and reliable positioning and clamping mechanism,the mainparts of the fixture were designed in detail and strength check,to ensure that the fixture inthe processing process to ensure stable processing accuracy,improve production efficiency.Through the research of this paper,the feasible process scheme and special fixture designare provided for the efficient and high quality machining of the lock body,which hascertain guiding significance for the related production practice.Key words:lock body;process optimization;Fixture design目录第1章绪论…31.1研究背景.31.2研究目的与意义义…31.3国内外研究现状..41.4研究内容与方法.5第2章锁体加工工艺设计.62.1锁体的作用.62.2零件的工艺分析….62.3确定毛坯的制造形式….92.4制定工艺路线.92.5机械加工余量、工序尺寸.…2.6确定切削用量及基本工时.…第3章中14通孔加工专用夹具设计.393.1夹具设计要求…393.2定位元件设计….393.3定位误差分析…403.3.1移动时基准位移误差△j·y.403.3.2转角误差403.4导向元件设计…403.5夹紧方案及夹紧力计算413.6夹具体设计…423.7夹具的精度设计….433.8其他零件与夹具装配43第4章结论与展望。.454.1研究成果总结.454.2不足与未来改进方向45参考文献…46致i482第1章绪论1.1研究背景在现代社会，随着人们生活水平的不断提高以及安防意识的日益增强，对锁具的需求不仅在数量上持续增长，而且在质量、安全性和功能性等方面也提出了更高的要求。锁体作为锁具的核心部件，其机械加工质量和精度直接影响着锁具的整体性能和可靠性。机械加工技术正朝着高精度、高效率、自动化和智能化的方向发展。在锁体加工领域，传统的加工工艺和方法已难以满足当今市场对产品多样化、个性化以及高质量的需求。例如，在一些高端锁具的生产中，对锁体的尺寸精度要求极高，微小的误差都可能导致锁具无法正常使用或安全性降低。因此，研究和改进锁体的机械加工工艺，提高加工精度和效率，成为锁具制造业亟待解决的问题。夹具作为机械加工过程中的重要工艺装备，对于保证加工精度、提高生产效率和降低生产成本起着关键作用。在锁体的加工过程中，合适的夹具能够准确地定位工件，确保加工的一致性和稳定性。然而，目前市场上的锁体夹具设计往往存在通用性差、夹紧力不足或不均匀等问题，难以适应不同类型和规格锁体的加工需求。这不仅增加了企业的生产成本，还影响了生产效率和产品质量。1.2研究目的与意义本设计的主要目的和意义有：1.通过深入研究锁体机械加工工艺，优化加工流程和参数，精确控制每一道加工工序，确保锁体能够与其他部件配合，提升锁具的整体性能和可靠性。分析现有锁体加工生产中的瓶颈问题，设计出高效、自动化程度高的加工工艺和专用夹具，减少辅助加工时间和装夹时间，实现锁体的批量、快速生产，满足市场对锁具日益增长的需求。2提高锁体加工质量和生产效率可以降低废品率，减少生产成本，提高生产效益。优化的夹具设计能够降低夹具的更换和维护成本，进一步提升企业的经济益。同时，高质量的锁体产品有助于提升企业品牌形象，拓展市场份额。
