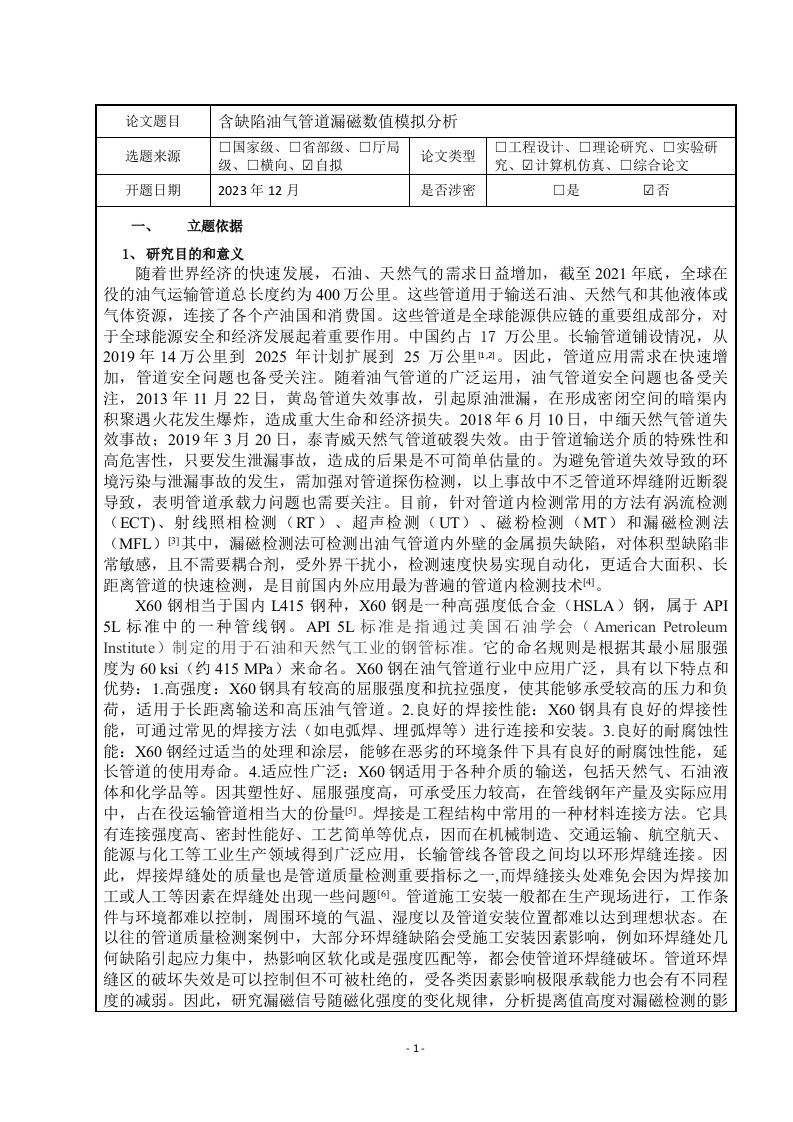

含缺陷油气管道漏磁数值模拟分析(开题报告)

论文题目含缺陷油气管道漏磁数值模拟分析口工程设计、口理论研究、口实验研选题来源口国家级、口省部级、口厅局级、口横向、☑自拟论文类型究、☑计算机仿真、口综合论文开题日期2023年12月是否涉密口是☑否、立题依据1、研究目的和意义随着世界经济的快速发展，石油、天然气的需求日益增加，截至2021年底，全球在役的油气运输管道总长度约为400万公里。这些管道用于输送石油、天然气和其他液体或气体资源，连接了各个产油国和消费国。这些管道是全球能源供应链的重要组成部分，对于全球能源安全和经济发展起着重要作用。中国约占17万公里。长输管道铺设情况，从2019年14万公里到2025年计划扩展到25万公里1。因此，管道应用需求在快速增加，管道安全问题也备受关注。随着油气管道的广泛运用，油气管道安全问题也备受关注，2013年11月22日，黄岛管道失效事故，引起原油泄漏，在形成密闭空间的暗渠内积聚遇火花发生爆炸，造成重大生命和经济损失。2018年6月10日，中缅天然气管道失效事故：2019年3月20日，泰青威天然气管道破裂失效。由于管道输送介质的特殊性和高危害性，只要发生泄漏事故，造成的后果是不可简单估量的。为避免管道失效导致的环境污染与泄漏事故的发生，需加强对管道探伤检测，以上事故中不乏管道环焊缝附近断裂导致，表明管道承载力问题也需要关注。目前，针对管道内检测常用的方法有涡流检测(ECT)、射线照相检测(RT)、超声检测(UT)、磁粉检测(MT)和漏磁检测法(MFL)]其中，漏磁检测法可检测出油气管道内外壁的金属损失缺陷，对体积型缺陷非常敏感，且不需要耦合剂，受外界干扰小，检测速度快易实现自动化，更适合大面积、长距离管道的快速检测，是目前国内外应用最为普遍的管道内检测技术。X60钢相当于国内L415钢种，X60钢是一种高强度低合金(HSLA)钢，属于API5L标准中的一种管线钢。API5L标准是指通过美国石油学会(American PetroleumInstitute)制定的用于石油和天然气工业的钢管标准。它的命名规则是根据其最小屈服强度为60ksi(约415MPa)来命名。X60钢在油气管道行业中应用广泛，具有以下特点和优势：1.高强度：X60钢具有较高的屈服强度和抗拉强度，使其能够承受较高的压力和负荷，适用于长距离输送和高压油气管道。2.良好的焊接性能：X60钢具有良好的焊接性能，可通过常见的焊接方法（如电弧焊、埋弧焊等）进行连接和安装。3.良好的耐腐蚀性能：X60钢经过适当的处理和涂层，能够在恶劣的环境条件下具有良好的耐腐蚀性能，延长管道的使用寿命。4适应性广泛：X60钢适用于各种介质的输送，包括天然气、石油液体和化学品等。因其塑性好、屈服强度高，可承受压力较高，在管线钢年产量及实际应用中，占在役运输管道相当大的份量)。焊接是工程结构中常用的一种材料连接方法。它具有连接强度高、密封性能好、工艺简单等优点，因而在机械制造、交通运输、航空航天、能源与化工等工业生产领域得到广泛应用，长输管线各管段之间均以环形焊缝连接。因此，焊接焊缝处的质量也是管道质量检测重要指标之一，而焊缝接头处难免会因为焊接加工或人工等因素在焊缝处出现一些问题[。管道施工安装一般都在生产现场进行，工作条件与环境都难以控制，周围环境的气温、湿度以及管道安装位置都难以达到理想状态。在以往的管道质量检测案例中，大部分环焊缝缺陷会受施工安装因素影响，例如环焊缝处几何缺陷引起应力集中，热影响区软化或是强度匹配等，都会使管道环焊缝破坏。管道环焊缝区的破坏失效是可以控制但不可被杜绝的，受各类因素影响极限承载能力也会有不同程度的减弱。因此，研究漏磁信号随磁化强度的变化规律，分析提离值高度对漏磁检测的影。1响。建立不同缺陷尺寸的有限元模型，研究缺陷深度、缺陷长度和缺陷面积对漏磁信号的影响。这对于管道进行决策的制定、风险管理、维修和更换更具有重要的指导意义。同时对管道环焊缝区缺陷进行分类可靠性研究，为更好的服务于管道风险管控，总结归纳评价方法的准确可靠性，有助于调整各个影响因素并进行合理预测与调控。2、国内外研究现状和发展趋势（不少于2000字）管道检测系统的开发已经对成熟，且历经了三代：第一代是通用检测系统：第二代是高精度检测系统：第三代是超高精度检测系统。国外管道漏磁检测研究起步早，始于19世纪50年代，欧美国家针对普通管道机器人只能进行短距离管道检测的问题，受清管器的启发，制作了初期的无动力流体驱动管内壁检测装置-PIG。TUBOSCOPE公司采用首次成熟的运用管道内检测技术对管道进行了检测忉。英国的GA公司初次成功的应用漏磁检测器在600mm管道内进行了检测，并且采用定量分析的方法对漏磁信号数据进行了处理网。Lord和Hwag在漏磁理论研究方面取得了进步，首次将有限元理论应用在对漏磁场的计算之中，指明了数值计算对求解复杂形状缺陷漏磁场问题的重要性，逐渐很多发达国家内检测公司掌握了漏磁检测技术。此外，得益于电子计算机和制造技术的发展，让漏磁检测系统对管道缺陷检测的准确性和可靠性逐渐增强，增加了漏磁检测系统在管道缺陷检测中应用的份额。国外诸多学者还探究了影响漏磁场的其他因素，如磁极的移动速度等对漏磁场分布和漏磁信号强弱的影响，同时建立了有效的分析模型来分析管道的漏磁场理论。近年来，欧美等国家利用多种检测方法相结合更是研制出了集涡流、漏磁、磁记忆、低频磁场于一体的便携式检测仪器，大大的提高了内检测技术的检测精度。目前，可以向用户提供高质量检测服务的国外比较有名的无损检测公司有美国的Tuboscope、GEPII,英国的British Gas、德国的ROSEN、俄罗斯的NGKH等，这些公司己成为世界著名公司。在漏磁原理研究方法方面，Amih等引入漏磁信号切向分量，用于描述表面裂纹缺陷的方向、长度和深度山。Trevino等提出一种改进的磁偶极子模型，使用两个参数来描述法向量，可以分析更广泛的缺陷2]。Sorabh等使用Magnet软件对管道漏磁检测器进行有限元静态仿真，研究了缺陷尺寸和传感器提离值对漏磁信号的影响]。YONG等通过有限元分析，重点研究了缺陷磁场的三维分布规律，并在实验中采用高清晰度三轴磁场传感器，从而克服传统漏磁检测的缺点4。Dutta等提出了一种可以表示铁磁材料表面缺陷三维漏磁场的分析模型，有助于更好地理解表面缺陷对漏磁场的影响1。Kandroodi等提出了一种基于图像处理和形态的轴向磁通检测算法，并通过模拟和实验数据验证了算法的准确性相对来说我国管道检测相关研究起步较晚，漏磁检测技术直到上世纪90年代才得到局部应用。杨理践教授带领研究团队是国内进行漏磁检测研究较早的团队，解决管道内检测技术的大量基础理论与技术问题，为我国的漏磁检测技术实现与改进做出巨大贡献忉。2000年后，随着科学技术发展尤其是计算机技术的发展，我国的漏磁检测技术也得到突破。对于漏磁检测研究更多是基于计算机的有限元模拟而不再是复杂的数学计算。王太勇教授等同时通过仿真和实验两种方法，研究了漏磁检测过程中信号特征值的自动提取和定量识别问题：并分析管道缺陷漏磁检测数据系统，从理论与实验到现场应用，整个过程进行系统设计和深入分析，提高了管道缺陷检测的精度，极大的提高了管道缺陷检测的定
