沈阳冠信科技有限公司综合办公楼建筑、结构设计任务书

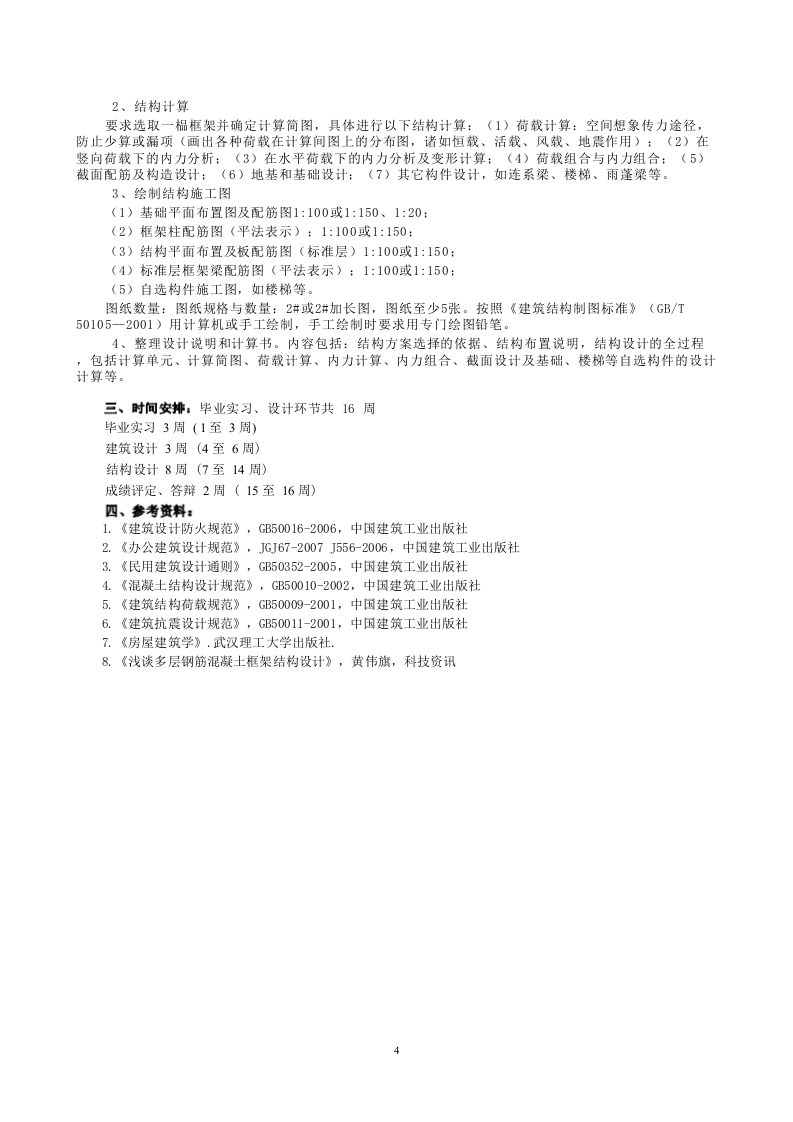

沈阳冠信科技有限公司综合办公楼建筑、结构设计1、设计原始资料(一)设计原始资料1基地与环境：该办公楼工程地点在沈阳市。建筑面积约4600'，拟建建筑物层数为四层框架结构。外墙装修采用外墙涂料、瓷片：窗户采用平开铝合金窗，门采用铝合金门。(二)建筑场地：如图所示：纬路2000e花园路拟建建筑场地900020000100000(三)工程技术条件：(1)气象资料：基本风压W0=0.45kN/m2基本雪压S0=0.40kN/m2(2)抗震设防要求：设防烈度为7度，设计地震分组为第1组，设计地震加速度为0.15(3)地质资料：天然地面以下1.6m为杂填土，土质较差：下层为粉质粘土，地基土容许承载力为180kPa:地下水位在地表以下7m,无侵蚀性：二、设计任务要求完成该楼的建筑设计、结构设计(一)建筑设计：1、设计任务及要求：(1)工程地点：花园路、纬一路交叉口，拟建位置详见附图1。3(2)面积与层数：总建筑面积4600m左右：层数主体4层，局部可为5层，层高3.3一3.6m,底层层高可为3.9-4.2m。(3)结构形式：框架结构(4)功能要求：1)底层布置门厅、门卫室、值班室、配电站消防控制室(15m左右)，其余为办公室。2)各层均设男女卫生间各一个，并设前室，面积及数量按国家规定。3)除底层和顶层外其余各层为各公司办公室(30m左右)及大空间办公室或若干小办公室(15m左右)。4)整个建筑设小型会议室一至二个(10一20人)，中型会议室三个(30一50人)。5)服务用房：档案资料室、计算机房、打字室。6)楼梯间按高层建筑防火规定设置。7)屋面为上人屋面。(5)建筑设备1)采用集中空调：水电由市政供应。2)主楼设14人的客运电梯二部。(6)建筑标准1)建筑等级Ⅱ级：2)防火等级Ⅱ级：3)采光等级Ⅱ级。2、水文及地质、气象资料(1)所用水文、气象资料详见《建筑设计资料集》I(第二版)：(2)地质资料建筑场地平坦，土层分布比较规律，地下水位深约7，在一般季节施工可不考虑地下水的影响，土的物理指标：Y=19KN/m3,wL=25.5%,Ip=9.5,e=0.683,Π类场地，fk=150KN/m2,冻土深度为18cm。(5)地震烈度7度。3、设计成果要求：根据任务书要求进行该工程的方案和施工图设计，以施工图设计为主。(1)方案设计1)总平面布置，安排主入口、道路、消防车道及停车场组织，绿化和景点组织等：2)铅笔草绘主要平面、立面及剖面，标注主要尺寸，比例不小于1：200，图幅不限。(2)施工图设计最好计算机绘制，若手绘时要求用专门绘图笔，达到施工图深度，具体要求如下：1)底层平面图1：100或1：1502)标准层平面图1：100或1：1503)顶层平面图1：100或1：1504)屋面排水组织设计图1：200（自选）5)正立面、背立面图各一个1：100或1：150，必要时画出侧立面图。6)剖面图（要求剖到楼梯）1：1007)详图2一3个，墙身剖面图，包括檐口详图，楼梯平面图等1：15或1：20(二)结构设计(1)设计原则和程序：本工程结构设计是在完成建筑设计的前提下进行，结构形式为框架结构。结构设计应在满足使用要求的前提下，综合考虑安全可行、经济合理、技术先进、施工方便，以及工程所在地区等因素。根据建筑物的平面形状、长度尺寸、层数及地基条件等因素，确定建筑物是否需要设置变形缝以及变形缝所在位置,根据选定的结构体系和结构形式，进行承重结构或构件的布置。结构布置要求荷载传递直接，受力明确,并按强度要求初步确定构件的截面尺寸，构件类型和尺寸规格应尽可能少。在结构布置的过程中，还需考虑整个建筑物的平面和竖向需采用的构造措施，以保证整个建筑物或某些薄弱部位的刚度及整体性。在结构布置的基础上，深入考虑在竖向荷载和水平荷载的作用下，结构体系之间协同工作的程度，合理的3确定结构或构件的处理，使结构构件极其连接的节点满足强度、刚度和抗裂度的要求，并符合现行设计规范、满足国家强制性条文，最终把结构布置和构件设计准确地反映到施工图中。(2)设计内容在建筑方案的基础上，进行结构方案设计，包括以下内容：(1)确定结构体系：(2)确定变形缝的划分：(3)确定施工方案：(4)进行结构布置，如柱、墙、梁、板等：(5)根据地质资料及上部结构形式确定基础形式及基础埋深：(6)进行初步估算确定结构构件尺寸。32、结构计算要求选取一榀框架并确定计算简图，具体进行以下结构计算：(1)荷载计算：空间想象传力途径，防止少算或漏项（画出各种荷载在计算间图上的分布图，诸如恒载、活载、风载、地震作用）：(2)在竖向荷载下的内力分析：(3)在水平荷载下的内力分析及变形计算：(4)荷载组合与内力组合：(5)截面配筋及构造设计：(6)地基和基础设计：(7)其它构件设计，如连系梁、楼梯、雨蓬梁等。3、绘制结构施工图(1)基础平面布置图及配筋图1：100或1：150、1：20(2)框架柱配筋图（平法表示）：1：100或1：150：(3)结构平面布置及板配筋图（标准层）1：100或1：150：(4)标准层框架梁配筋图（平法表示）：1：100或1：150：(5)自选构件施工图，如楼梯等。图纸数量：图纸规格与数量：2#或2#加长图，图纸至少5张。按照《建筑结构制图标准》(GB/T50105一2001)用计算机或手工绘制，手工绘制时要求用专门绘图铅笔。4、整理设计说明和计算书。内容包括：结构方案选择的依据、结构布置说明，结构设计的全过程,包括计算单元、计算简图、荷载计算、内力计算、内力组合、截面设计及基础、楼梯等自选构件的设计计算等。三、时间安排：毕业实习、设计环节共16周毕业实习3周(1至3周)建筑设计3周(4至6周)结构设计8周(7至14周)成绩评定、答辩2周(15至16周》四、参考资料：1.《建筑设计防火规范》，GB50016-2006,中国建筑工业出版社2.《办公建筑设计规范》，JGJ67-2007J556-2006,中因建筑工业出版社3.《民用建筑设计通则》，GB50352-2005,中国建筑工业出版社4.《混凝土结构设计规范》，GB50010-2002,中国建筑工业出版社5.《建筑结构荷载规范》，GB50009-2001,中因建筑工业出版社6.《建筑抗震设计规范》，GB50011-2001,中因建筑工业出版社7.《房屋建筑学》.武汉理工大学出版社8.《浅谈多层钢筋混凝土框架结构设计》，黄伟旗，科技资讯4
