常用物流设备分析报告

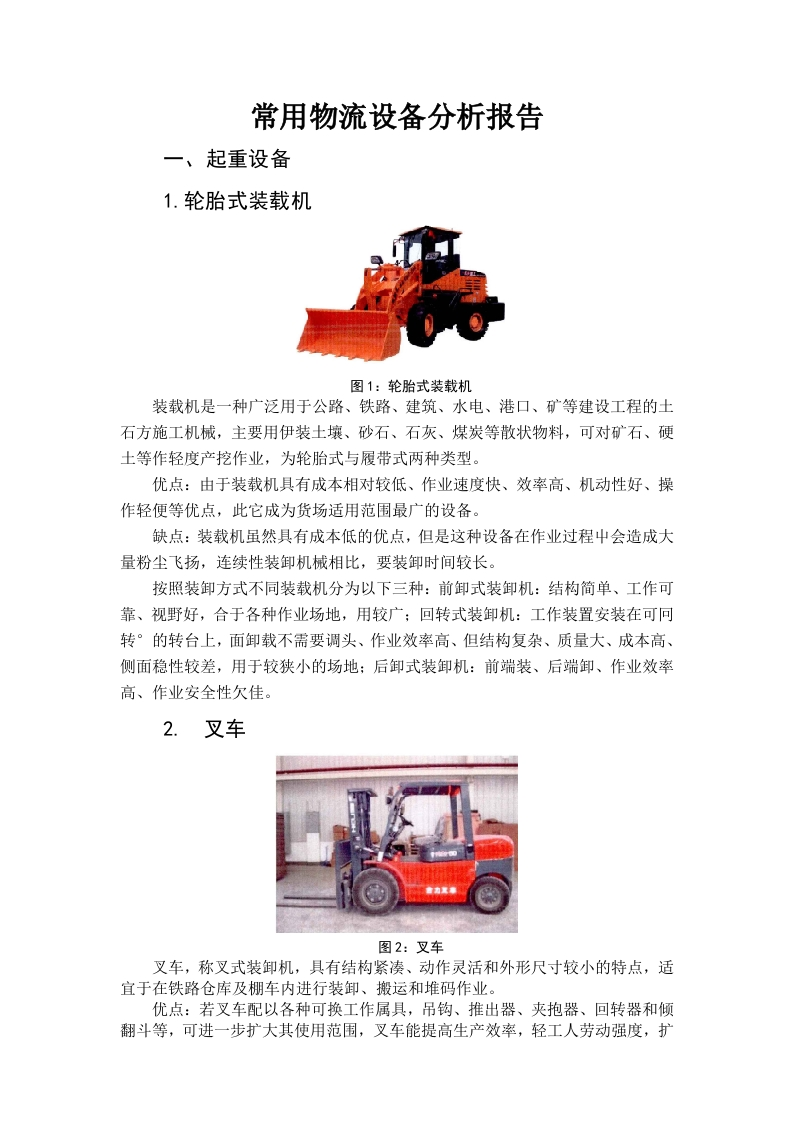

常用物流设备分析报告一、起重设备1.轮胎式装载机图1：轮胎式装载机装载机是一种广泛用于公路、铁路、建筑、水电、港口、矿等建设工程的土石方施工机械，主要用伊装土壤、砂石、石灰、煤炭等散状物料，可对矿石、硬土等作轻度产挖作业，为轮胎式与履带式两种类型。优点：由于装载机具有成本相对较低、作业速度快、效率高、机动性好、操作轻便等优点，此它成为货场适用范围最广的设备。缺点：装载机虽然具有成本低的优点，但是这种设备在作业过程屮会造成大量粉尘飞扬，连续性装卸机械相比，要装卸时间较长。按照装卸方式不同装载机分为以下三种：前卸式装卸机：结构简单、工作可靠、视野好，合于各种作业场地，用较广：回转式装卸机：工作装置安装在可可转°的转台上，面卸载不需要调头、作业效率高、但结构复杂、质量大、成本高、侧面稳性较差，用于较狭小的场地：后卸式装卸机：前端装、后端卸、作业效率高、作业安全性欠佳。2.叉车图2：叉车叉车，称叉式装卸机，具有结构紧凑、动作灵活和外形尺寸较小的特点，适宜于在铁路仓库及棚车内进行装卸、搬运和堆码作业。优点：若叉车配以各种可换工作属具，吊钩、推出器、夹抱器、回转器和倾翻斗等，可进一步扩大其使用范围，叉车能提高生产效率，轻工人劳动强度，扩大”仓库容积（叠高堆码提高了仓库利用率）。随着货物运输包装的改进和集装化的发展，单元货件比例不断提高，车的作用越来越重要，成为装卸能力的表现形式之一。内燃叉车、电瓶叉车均为平衡重式，桥驱动、低门架，身小巧，于进入棚车、集装箱内作业。二、输送设备1.单轨输送机图3：单轨输送机总体结构1一牵引车；2一载物台；3一轨道：图4：轨道结构1一支撑杆；2一转接套；3一短轨道；4一缓冲挡板；5一齿条；6一止沉板；7一限位开关；在特定的空中轨道上运行的电动小车，可组成一个承载的、全自动的物料搬运系统。其特点是：1、系统中的各个小车，独立驱动：2、物料有轨道、平移道岔、转盘、升降机段等组成，形成立体输送网络：3、多种控制方式，可采用集中控制、分散控制或集散控制方式，小车按设定程序实行全自动作业：4、随机物料供应系统，工位要车可随机提出申请，通过小车随机编写要车工位特征地址码，直达要车工位，供应物料：5、分拣配送系统载物小车根据承载货物的不同种类携带的特征地址码，地面设立读址站，可实现自动分拣和配送作业等适用范围广泛应用于汽车、邮电行业，工厂企业的装配线、检测线等。2.链式输送机图5：链式输送机链式输送机是利用链条牵引、承载，或由链条上安装的板条、金属网、辊道等承载物料的输送机。分类：根据链条上安装的承载面的不同，可分：链条式/链板式/链网式/板条式/链斗式/托盘式/台车式，此外，也常与其他输送机升降装置等组成各种功能的生产线。仓储设备1.堆高机、堆高车图6：斜坡式勾直壁式低货位示意图适用货物：体积中等的箱装货物。适用范围：有货架的储存场所或其他立体化仓储空间。堆货场根据水平面的高度可分为平货位堆货场和低货位堆货场（如上图)。低货位堆货场适于大量散堆装货物的卸车作业，可以减轻劳动强度、提高卸车效率，可增加货位容量。低货位堆货场有斜坡式和直壁式两种类型。2.筒仓图7：钢筋混凝土筒仓与钢板式筒仓是储存松散固体的立式容器。简仓可节约仓储用地，利于实行装卸机械化和自动化，低劳动强度，高劳动生产率，少物料的损耗和粉尘对环境的污染。3.货棚货棚，称雨棚，为了避免货物受自然条件影响而在普通货物站台上修建的有顶棚的建筑物，来存放怕湿、怕晒的货物。根据与装卸线的布置形式，棚分为一般货棚和跨线货棚两种。一般货棚的装卸线布置在货棚一侧或两侧：跨线货棚的装卸线布置在货棚内部。三、分拣设备1.交叉带式分拣系统极辑AE图8：交叉带式分拣整体结构图1一自动上包机；2一半自动上包机；3一爬坡皮带机；4一拒识滑槽；5一收容滑槽；6一理包台；7一小车；8一维护平台；9一通道扫描；10一灰度扫描；11一整位辊子；12一缓存皮带由主驱动带式输送机和载有小型带式输送机的台车（简称“小车”）联接在一起，当“小车”移动到所规定的分拣位置时，转动皮带，完成把商品分拣送出的任务。因为主驱动带式输送机与“小车”上的带式输送机呈交叉状，故称交叉带式分拣机。主要优点1、适宜于分拣各类小件商品，如食品、化妆品、衣物等。2、分拣出口多，可左右两侧分拣。3、分拣能力，一般达6000~7700个/时。大型交叉带式分拣系统一般应用
