合肥市包河区新康中学教学楼建筑结构设计

---

文档主要内容

文档类型：本科毕业论文（设计）
适用人群：土木工程专业学生、建筑结构设计从业者、中学基建项目管理人员

文档核心内容：
该论文以合肥市包河区新康中学教学楼为设计对象，完成一栋高度22.05米、共5层、室内外高差450毫米的钢筋混凝土框架结构建筑。设计采用C30混凝土与HRB400钢筋，涵盖建筑施工图（总平面、立面、剖面、楼梯及节点详图）与结构施工图（框架尺寸估算、荷载计算、内力分析、截面设计、基础、楼梯及楼板设计）两大部分。通过重力荷载代表值计算、风荷载与水平地震作用下的侧移验算、竖向荷载内力组合及配筋设计，确保建筑安全性与可用性。

可解决的实际问题：
1. 为类似多层教学楼的结构设计提供完整计算流程与参数参考。
2. 帮助设计人员掌握框架结构从尺寸估算到配筋验算的全套方法。
3. 指导中学基建项目在抗震、抗风及承载力方面的规范应用。

正文内容：

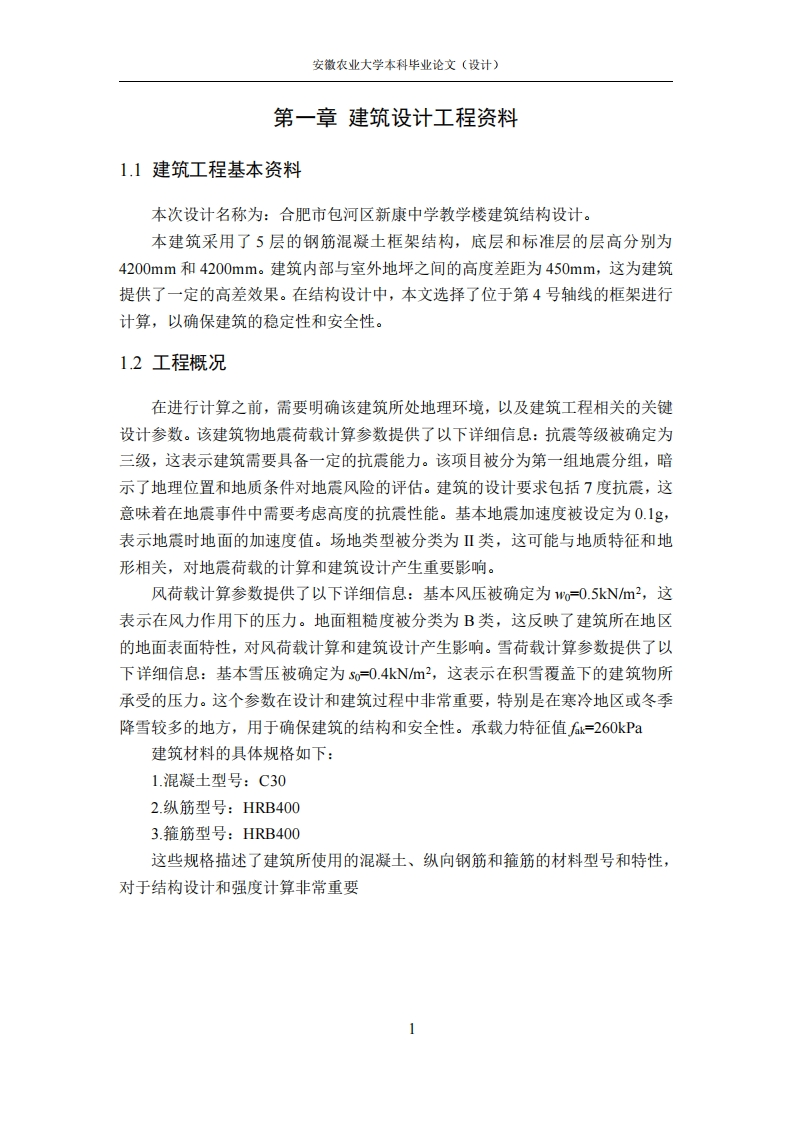

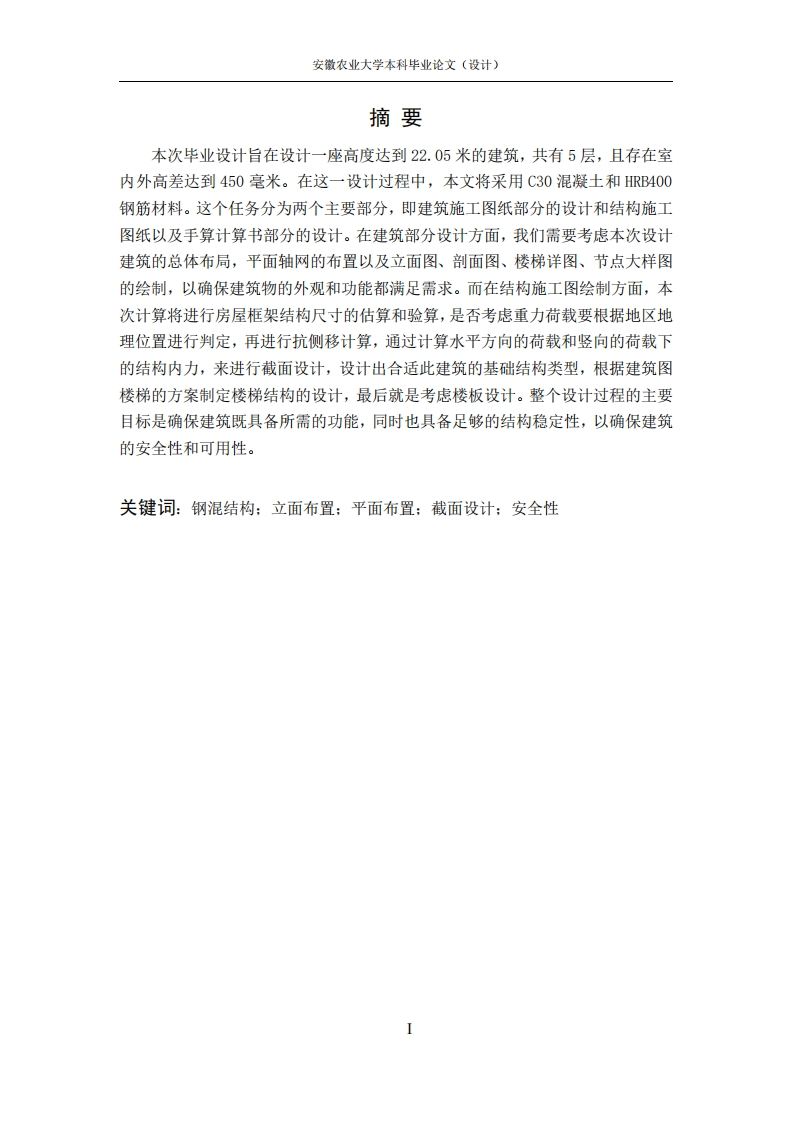

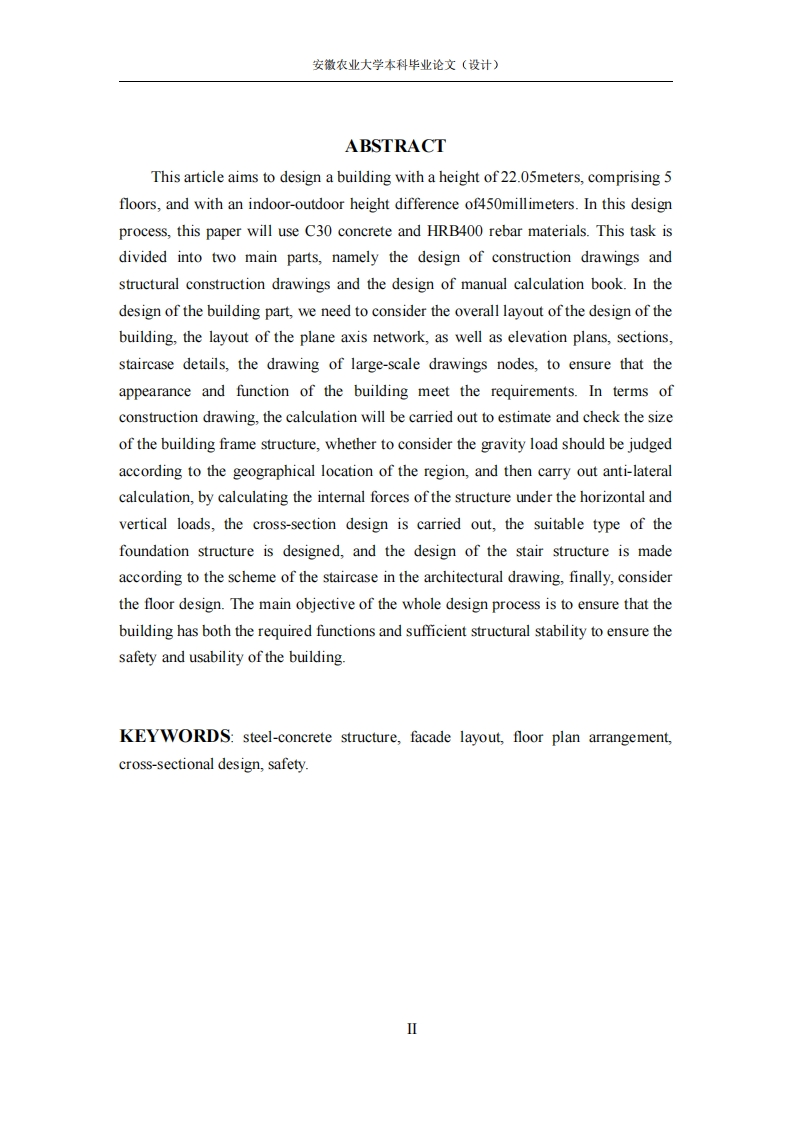

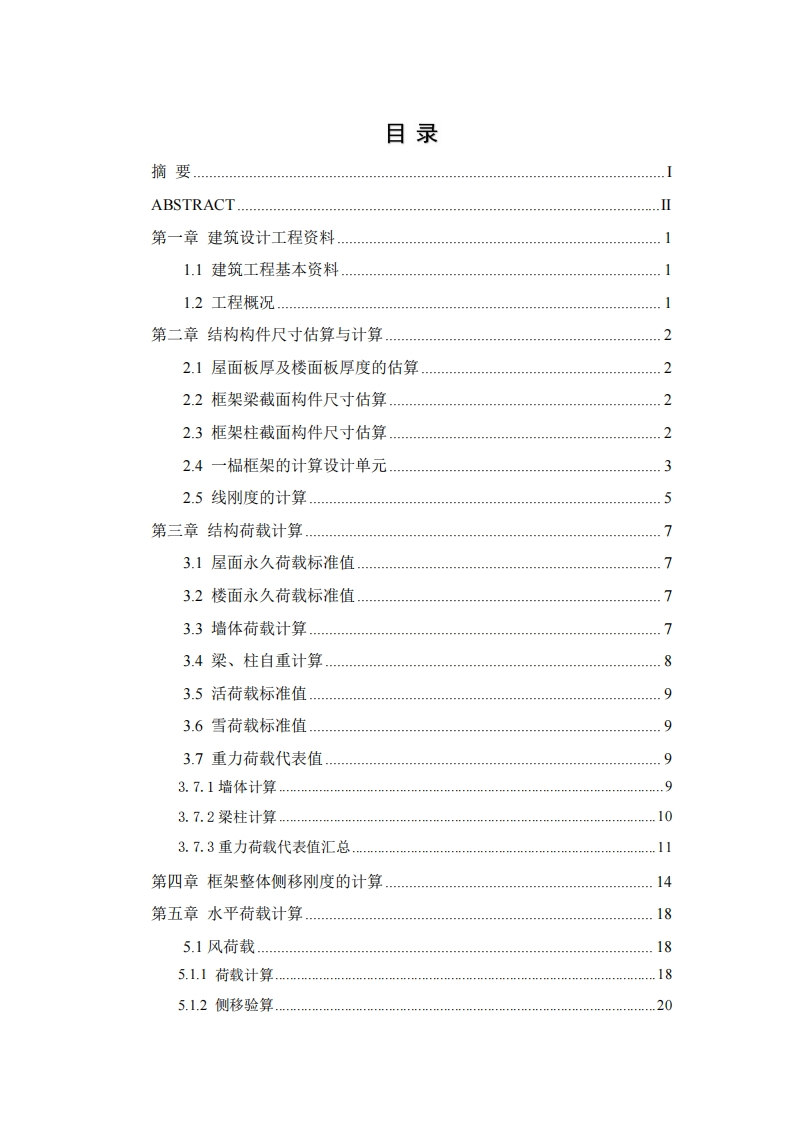

合肥市包河区新康中学教学楼建筑结构设计，是一份完整的五层钢筋混凝土框架结构毕业设计成果。建筑总高度22.05米，室内外高差450毫米，主体采用C30混凝土和HRB400钢筋，结构体系为现浇框架。设计分为建筑与结构两大板块：建筑部分完成平面轴网、立面、剖面、楼梯及节点大样图；结构部分则从构件尺寸估算开始，逐步进行荷载计算、侧移刚度分析、水平与竖向内力计算、内力组合、截面配筋，并延伸至基础、楼梯和楼板设计。

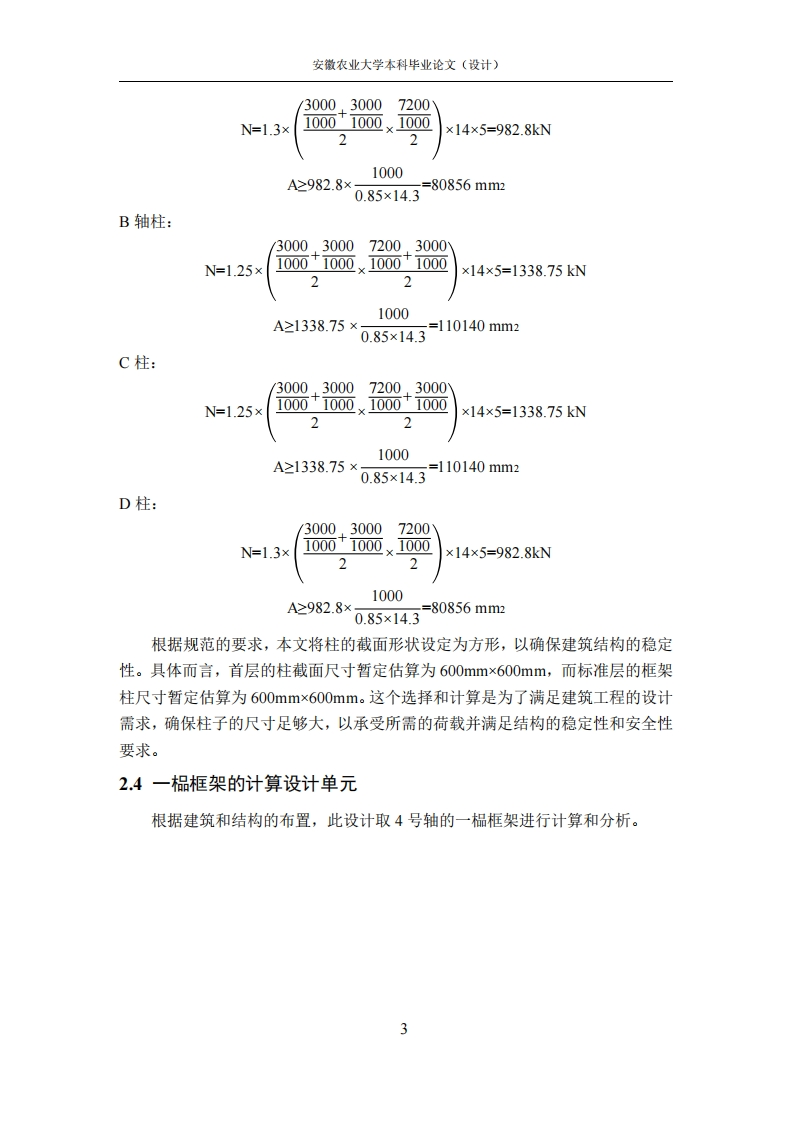

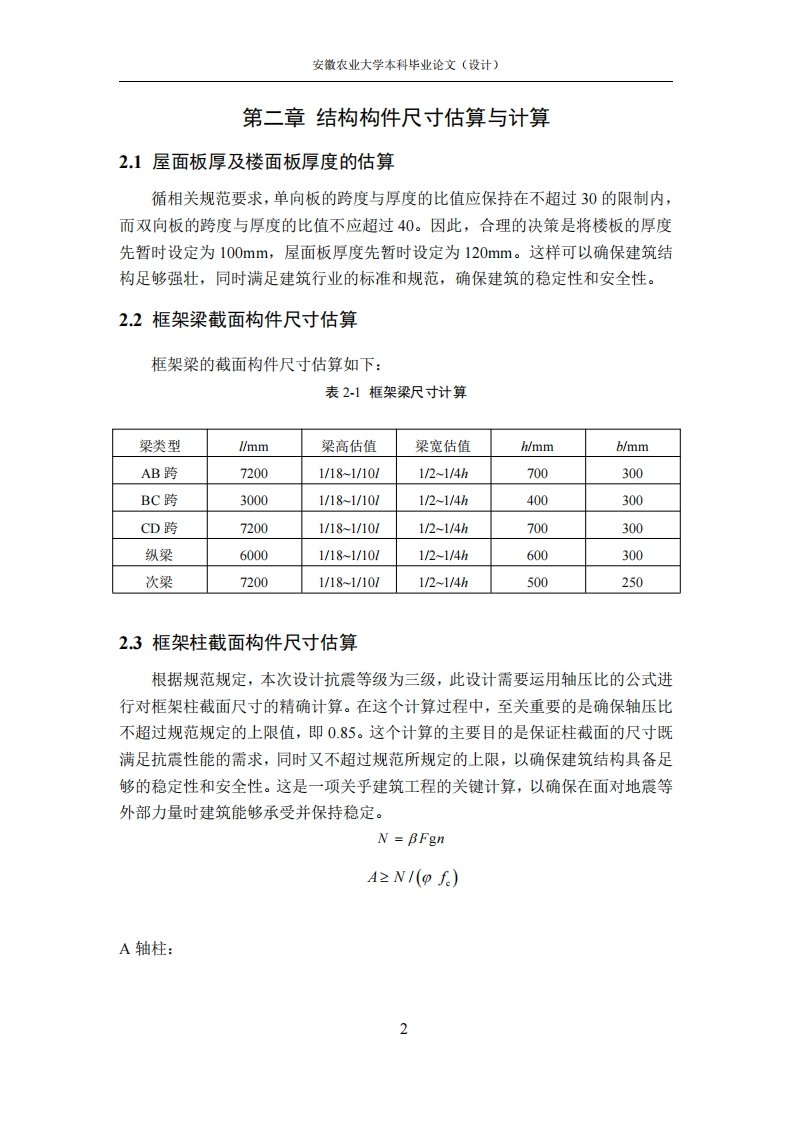

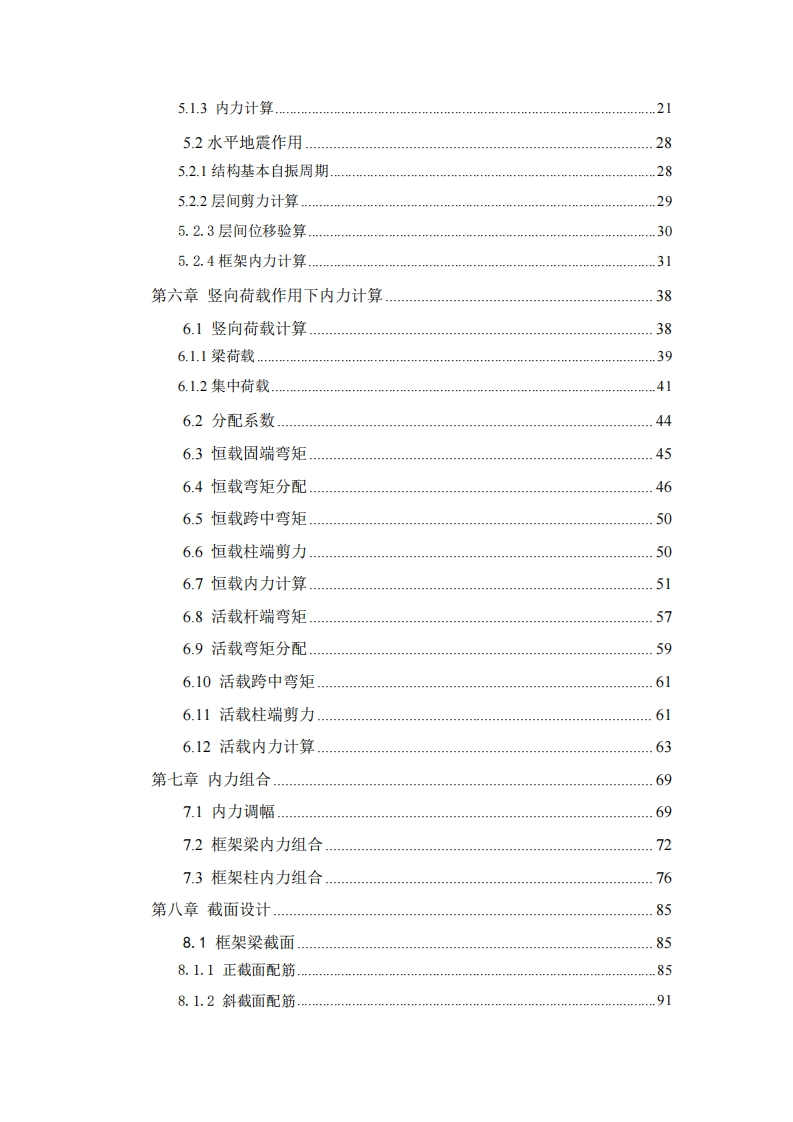

在结构设计初期，首先对屋面板、楼面板、框架梁及框架柱的截面尺寸进行估算，确定一榀框架作为计算单元，并计算线刚度。随后，详细计算屋面与楼面的永久荷载标准值、墙体荷载、梁柱自重、活荷载及雪荷载，并汇总各楼层的重力荷载代表值。通过框架整体侧移刚度的计算，为后续水平荷载分析奠定基础。

水平荷载部分包含风荷载与水平地震作用。风荷载计算中，先确定基本风压与体型系数，再计算各楼层风荷载标准值，进行侧移验算与内力分析。水平地震作用则通过结构基本自振周期计算，得到各层层间剪力，并验算层间位移，最终完成框架内力计算。竖向荷载作用下，分别计算恒载与活载的梁荷载、集中荷载、分配系数、固端弯矩，通过弯矩分配法得到杆端弯矩与跨中弯矩，进而计算柱端剪力和内力。

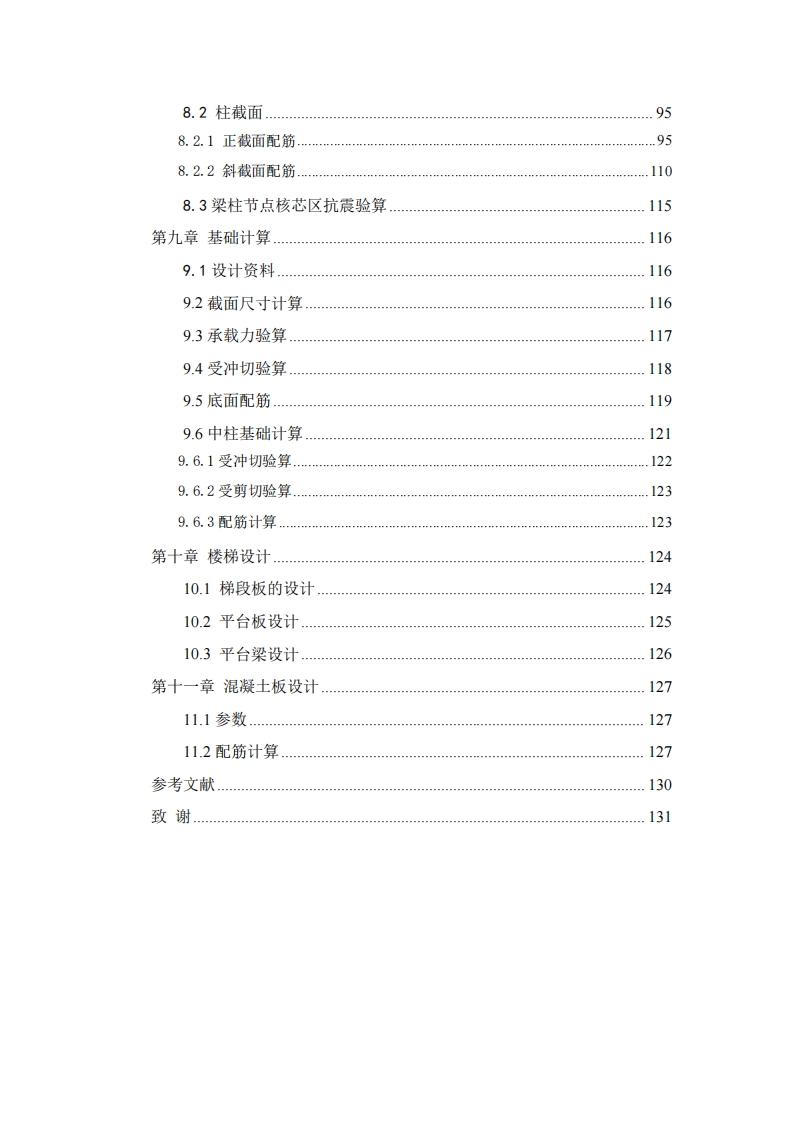

内力组合阶段，对框架梁和框架柱进行内力调幅，并按规范组合最不利内力。截面设计部分，框架梁的正截面与斜截面配筋均依据组合内力计算，柱的正截面与斜截面配筋同样严格验算，同时完成梁柱节点核芯区的抗震验算。基础设计采用独立基础，进行承载力、受冲切及底面配筋验算，并针对中柱基础补充受剪切验算。楼梯设计包括梯段板、平台板与平台梁的配筋计算，楼板设计则按参数进行配筋。

结论与建议：
该设计通过完整的荷载计算、内力分析、截面配筋及基础验算，证明了五层教学楼框架结构在C30混凝土与HRB400钢筋材料下的安全性与可行性。建议在实际施工中注意混凝土养护与钢筋锚固长度，并依据当地抗震设防烈度调整配筋参数。

文档评价：
论文结构严谨，计算步骤清晰，涵盖了从建筑布局到结构细部的全部环节，数据详实，公式规范，对土木工程专业学生理解框架设计流程具有较高参考价值。

使用建议：
可直接作为高校土木工程毕业设计的范本，也可供中学基建项目设计人员在初步方案阶段参考梁柱尺寸估算与荷载取值方法。使用时需结合项目所在地的具体地质条件与抗震设防要求进行适当调整。
