大型同步发电机电刷状态远程监测与分析系统设计

---

文档主要内容

文档类型：毕业论文/设计报告
适用人群：电气工程、自动化、能源动力专业本科生，发电厂运维技术人员，电刷监测系统研发工程师

文档核心内容：

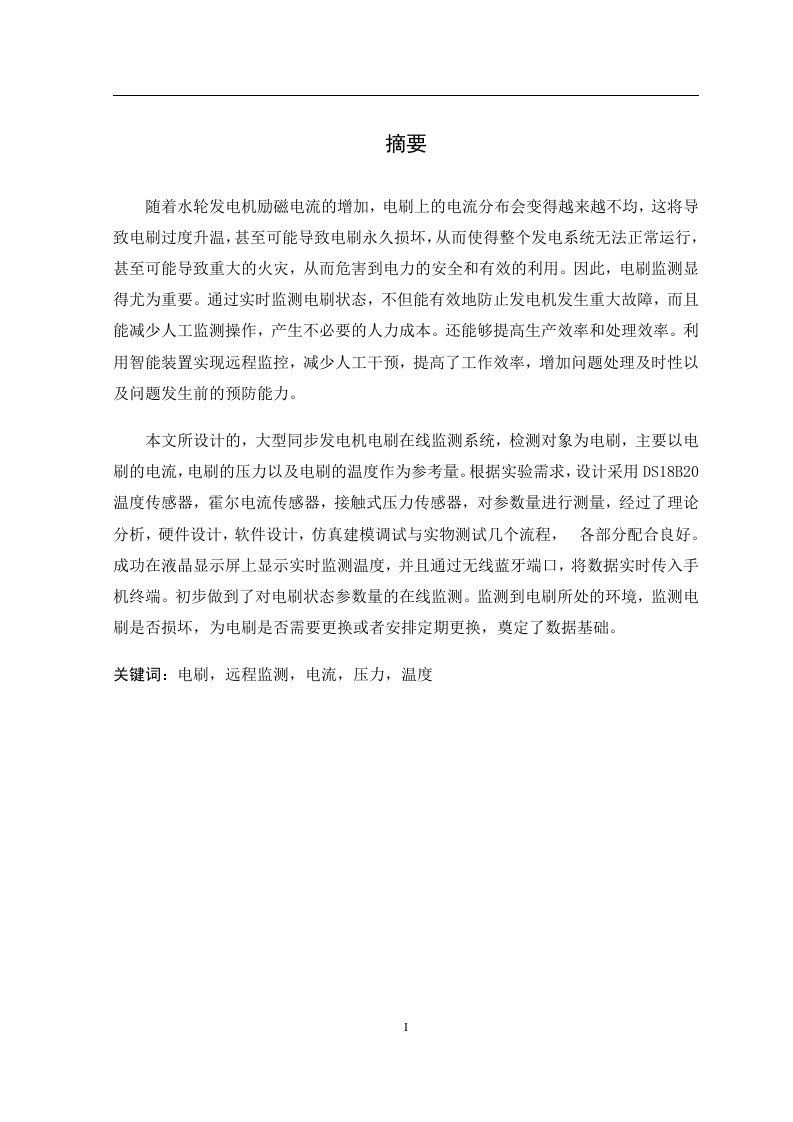

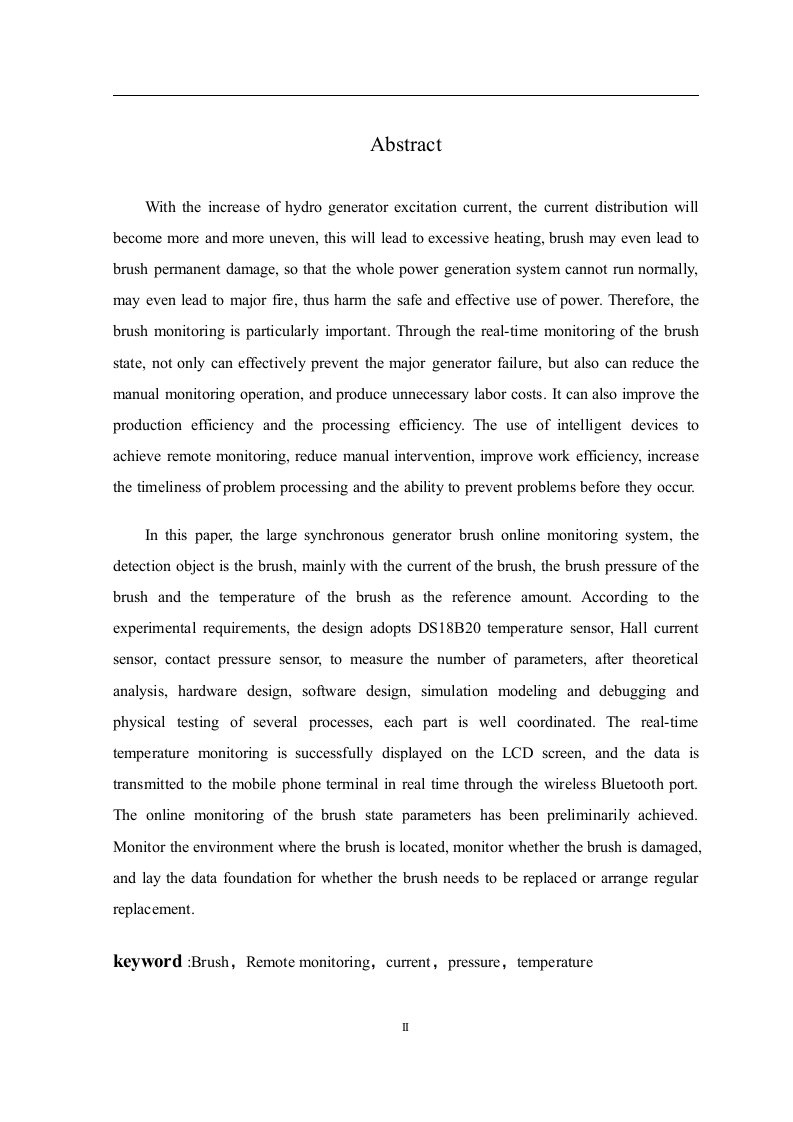

该设计围绕大型同步发电机电刷状态远程监测与分析系统展开，提出基于单片机STC89C52的硬件方案，集成温度传感器DS18B20、液晶显示1602、蓝牙模块HC-05及模数转换芯片PCF8591，实现电刷温度、电流、压力的实时采集与远程传输。系统通过Proteus仿真验证功能，并完成实物调试，蓝牙远程测试距离可达10米以上。

可解决的实际问题：
发电机电刷在运行中易因温度过高、电流异常或压力不足引发故障，传统人工巡检效率低且存在安全隐患。该系统可远程实时监测电刷关键参数，提前预警异常状态，降低停机风险，提升发电设备运维的智能化水平。

正文内容：

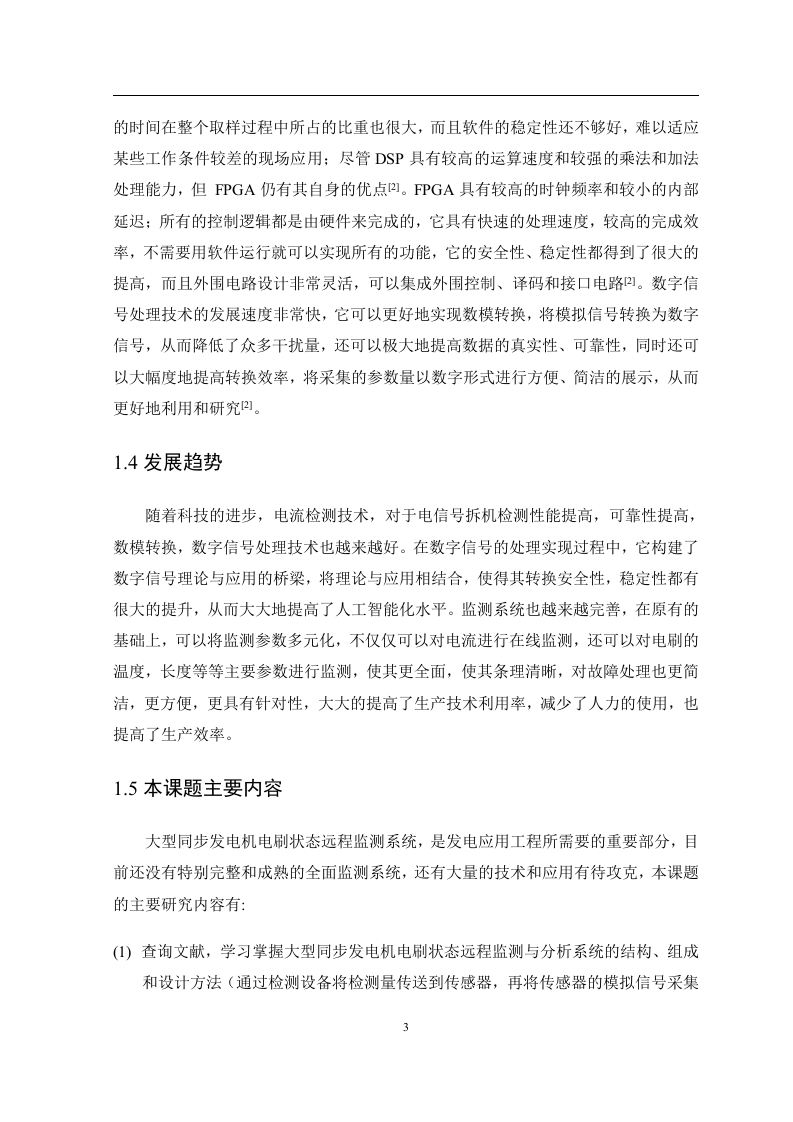

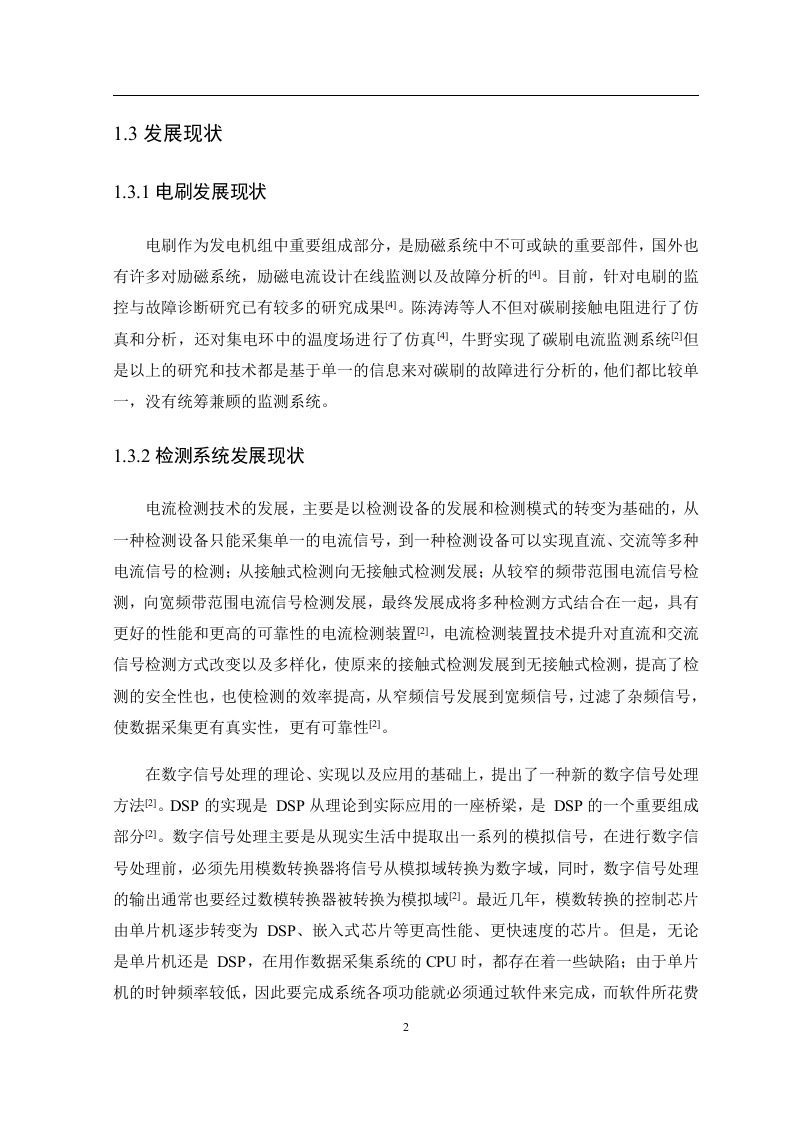

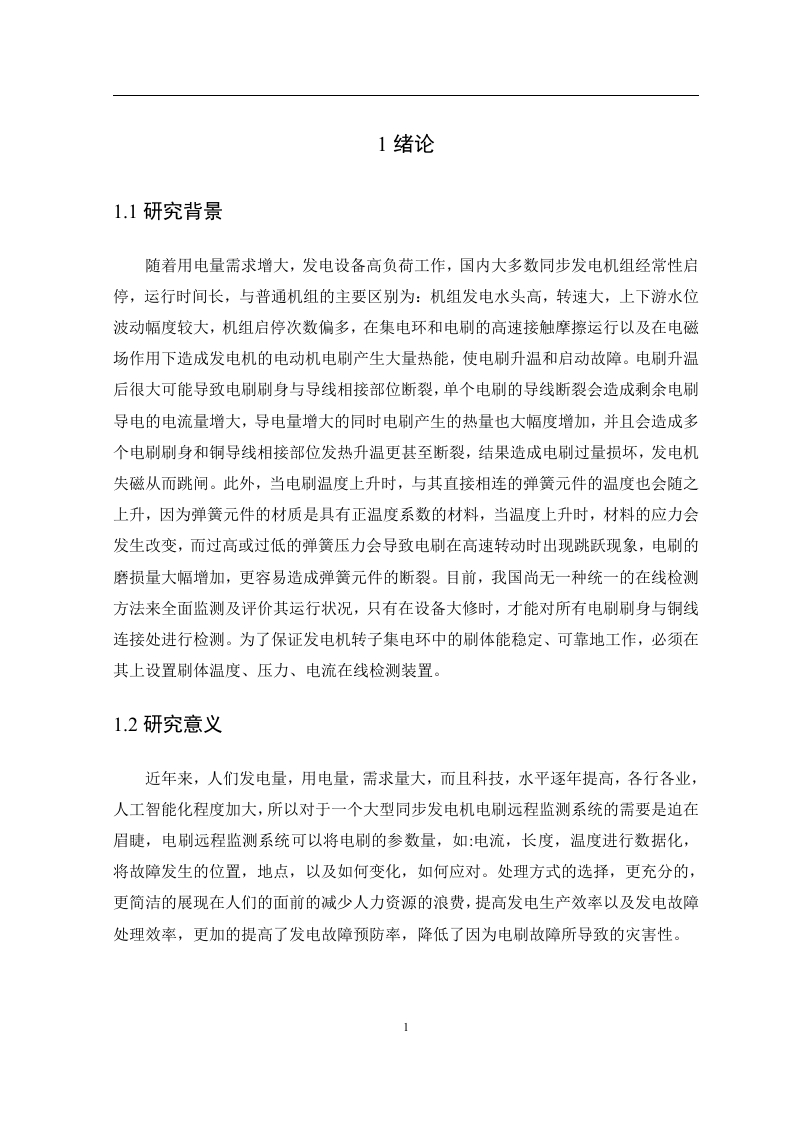

大型同步发电机电刷是励磁系统的重要部件，其运行状态直接影响发电机组的稳定性和安全性。传统电刷监测依赖人工定期巡检，难以实时捕捉温度突变、电流波动或压力失衡等隐患。针对这一痛点，该研究设计了一套基于单片机的远程监测与分析系统，通过传感器采集电刷温度、电流和压力数据，经蓝牙模块传输至上位机，实现远程实时监控。

硬件设计部分，系统以STC89C52单片机为核心控制器，选用DS18B20数字温度传感器测量电刷温度，精度可达±0.5摄氏度。电流与电压信号通过PCF8591模数转换芯片采集，液晶显示1602模块用于本地数据展示。蓝牙模块HC-05负责无线数据传输，通信距离在空旷环境下可达10米以上。电路设计涵盖单片机最小系统、电平转换、供电、温度传感、液晶显示及蓝牙通信等模块，并完成PCB布局。

软件设计包括单片机主程序、温度采集子程序及蓝牙通信协议。主程序循环读取传感器数据，经处理后通过液晶显示，同时通过蓝牙发送至上位机。仿真阶段使用Proteus搭建模型，分别测试温度、电流、压力调节功能，验证系统响应正确。实物调试环节，通过调节加热器、电流源和压力装置，确认传感器读数与显示值一致，蓝牙远程传输稳定。

实物测试结果显示，系统在温度调节测试中，温度变化后液晶显示与上位机数据同步更新，误差在允许范围内。电流调节测试中，模拟电流从0.5A升至2.0A，系统准确采集并显示。压力调节测试通过改变电刷弹簧压力，系统能实时反映压力变化。蓝牙远程测试中，手机端接收数据延迟小于1秒，满足远程监测需求。

结论与建议：
该研究通过硬件选型、电路设计、软件编程及仿真实物测试，成功构建了大型同步发电机电刷状态远程监测与分析系统。系统实现了温度、电流、压力三参数的实时采集、本地显示与蓝牙远程传输，关键数据监测精度满足工程要求，蓝牙通信距离可达10米以上。建议后续可增加多通道采集、数据存储与历史趋势分析功能，并考虑采用4G或WiFi模块扩展远程覆盖范围，进一步提升系统的实用性与可靠性。

文档评价：
该文档结构完整，从需求分析、方案设计到硬件选型、软件实现、仿真测试及实物验证，逻辑清晰，步骤详实。数据与图表支撑充分，适合作为电刷监测系统设计的参考范本，也可用于本科毕业设计或相关课程项目。

使用建议：
读者可重点参考硬件选型与电路设计部分，尤其是DS18B20与PCF8591的接口电路。仿真模型搭建步骤对初学者具有指导意义。实物调试章节提供了常见问题的排查思路，建议结合具体应用场景调整传感器安装位置与蓝牙通信协议。
