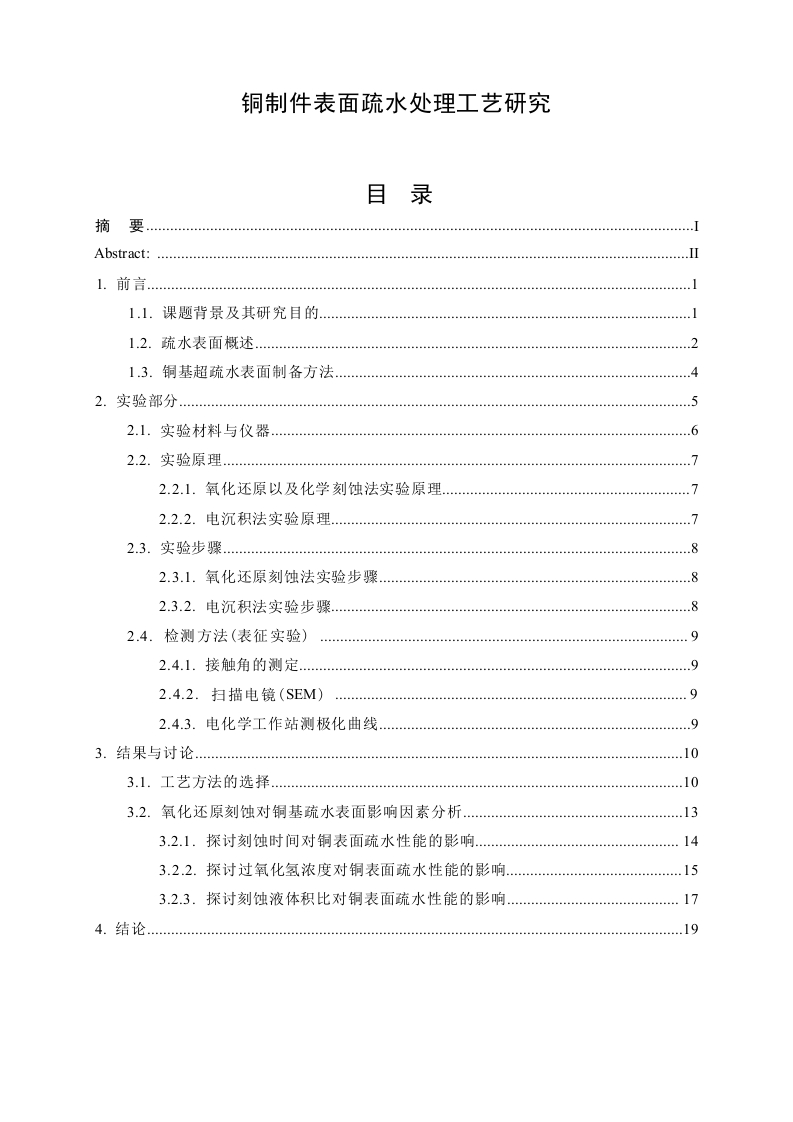

紫铜表面超疏水处理工艺研究

---

文档主要内容

文档类型：学术论文
适用人群：材料科学、表面工程、化学工艺领域的研究人员、高校学生、相关企业工程师

文档核心内容：

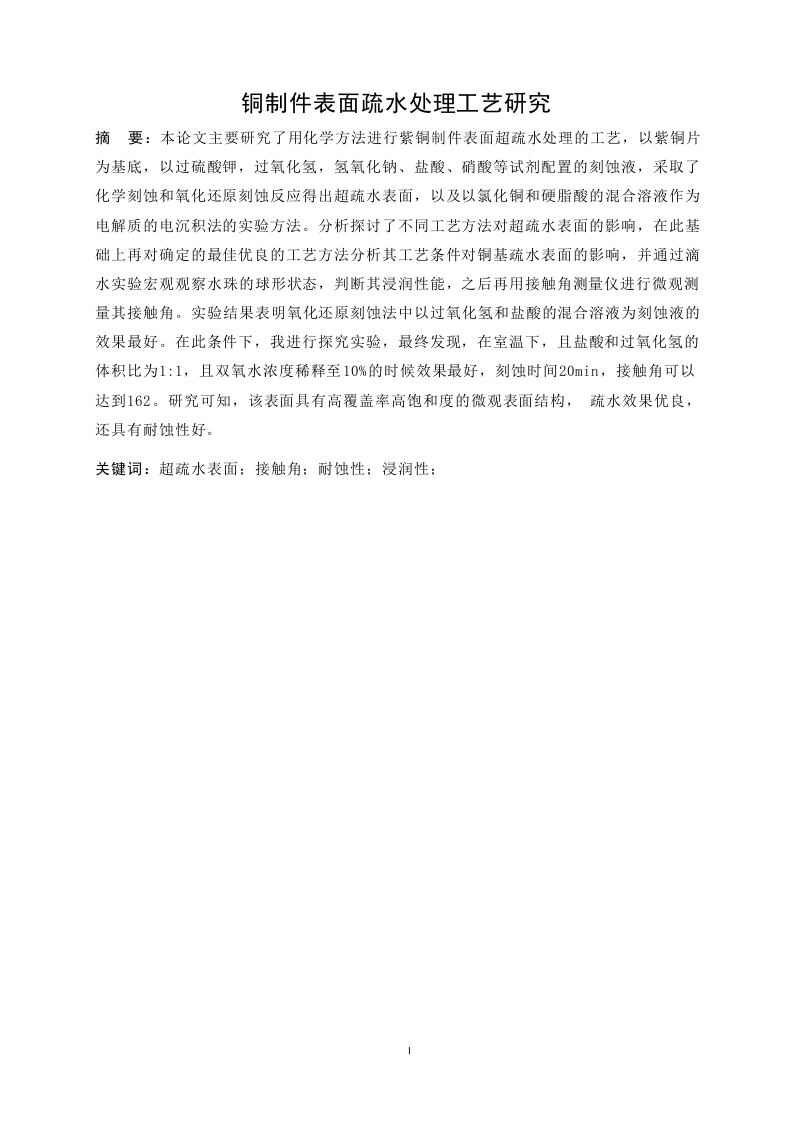

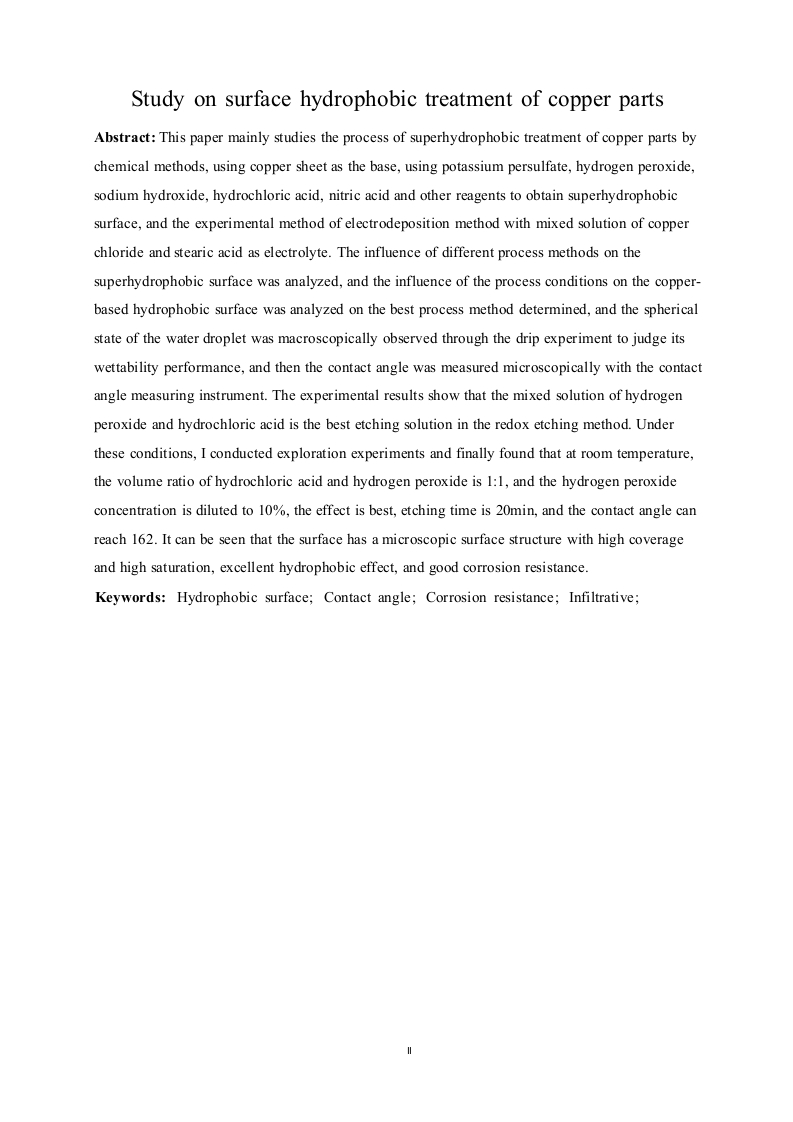

该论文系统研究了紫铜表面超疏水处理工艺，以紫铜片为基底，采用氧化还原刻蚀法和电沉积法两种化学方法制备超疏水表面。通过对比不同工艺方法，确定以过氧化氢和盐酸混合溶液作为刻蚀液的最佳方案，并进一步分析刻蚀时间、过氧化氢浓度、刻蚀液体积比等工艺参数对疏水性能的影响。实验通过滴水宏观观察和接触角微观测量，结合扫描电镜与电化学测试，验证了最优条件下表面接触角可达162°，且具备优良的耐蚀性。

可解决的实际问题：
该研究为紫铜制件表面超疏水处理提供了可复现的工艺路线，解决了传统方法成本高、步骤复杂的问题。通过优化化学刻蚀条件，可快速获得高接触角、高覆盖率的微观结构，适用于需要防腐蚀、自清洁、防污等功能的铜基材料应用场景。

正文内容：

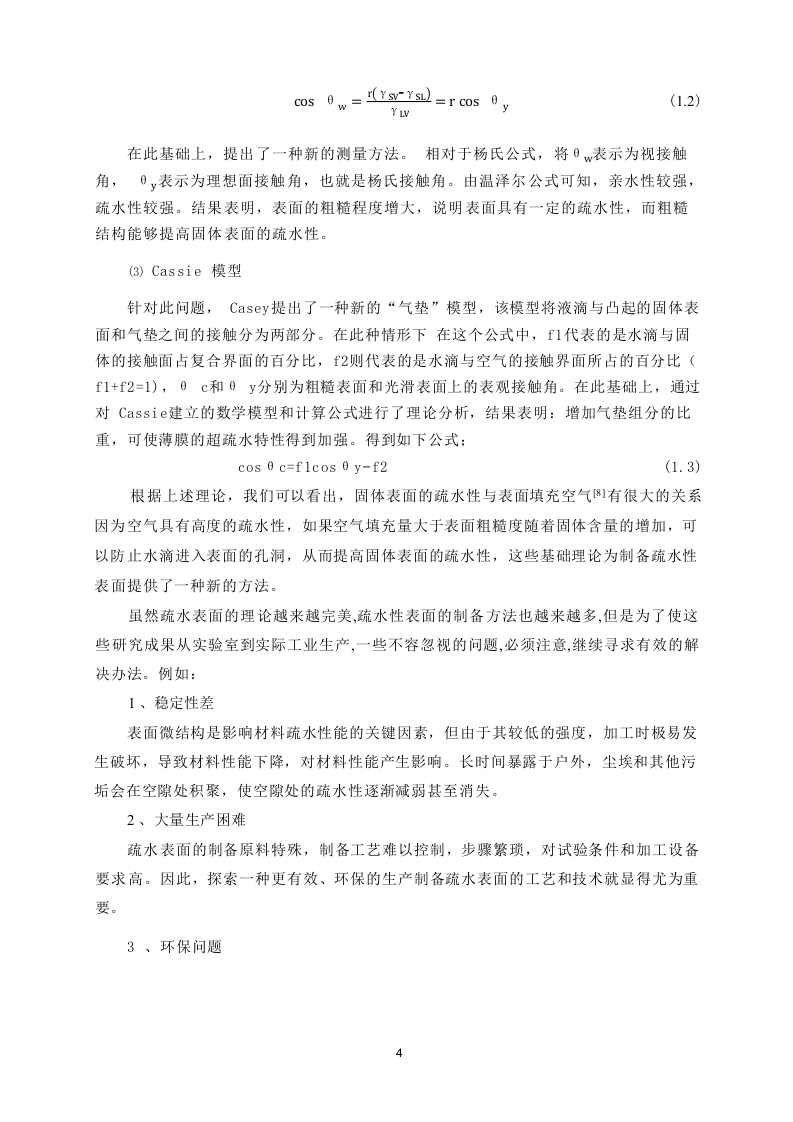

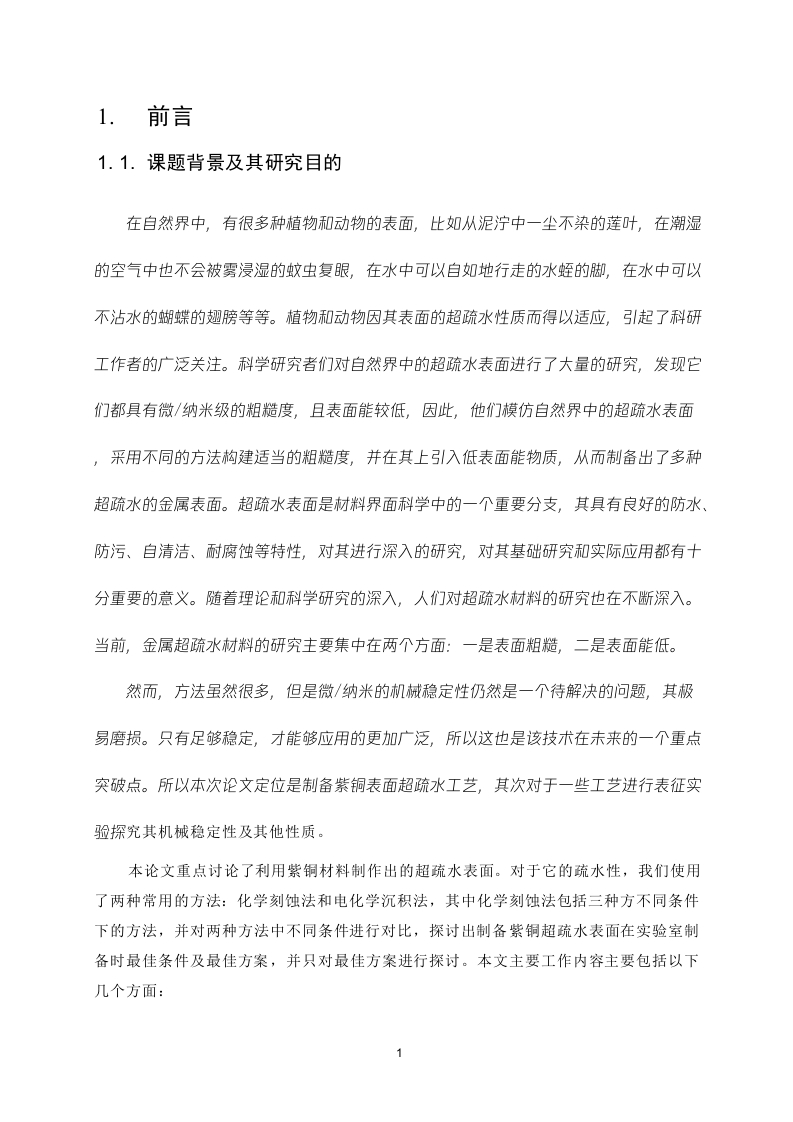

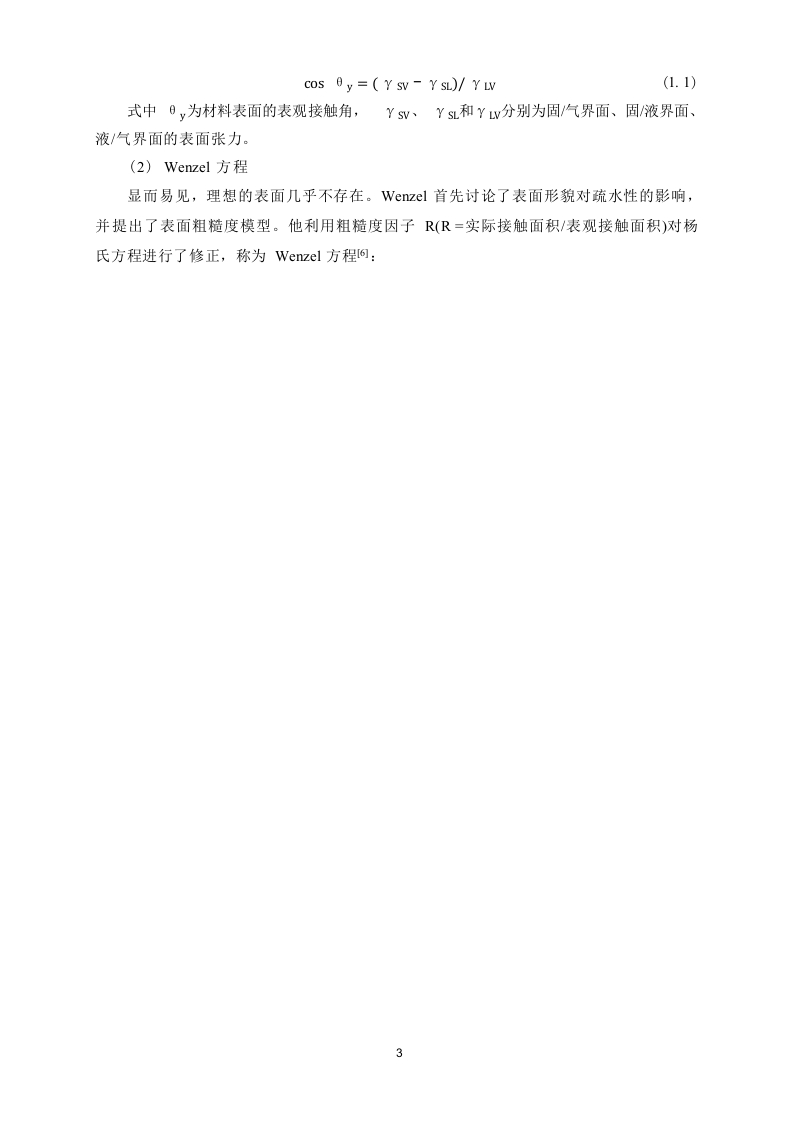

紫铜因其优良的导电性和导热性被广泛用于电子、机械等领域，但表面易氧化、易污染，限制了其在高湿度或腐蚀环境下的使用。超疏水表面因其对水的极高排斥性，可有效提升材料的自清洁和耐蚀性能。该论文聚焦于紫铜表面超疏水处理工艺，通过化学方法实现低成本、高效率的制备。

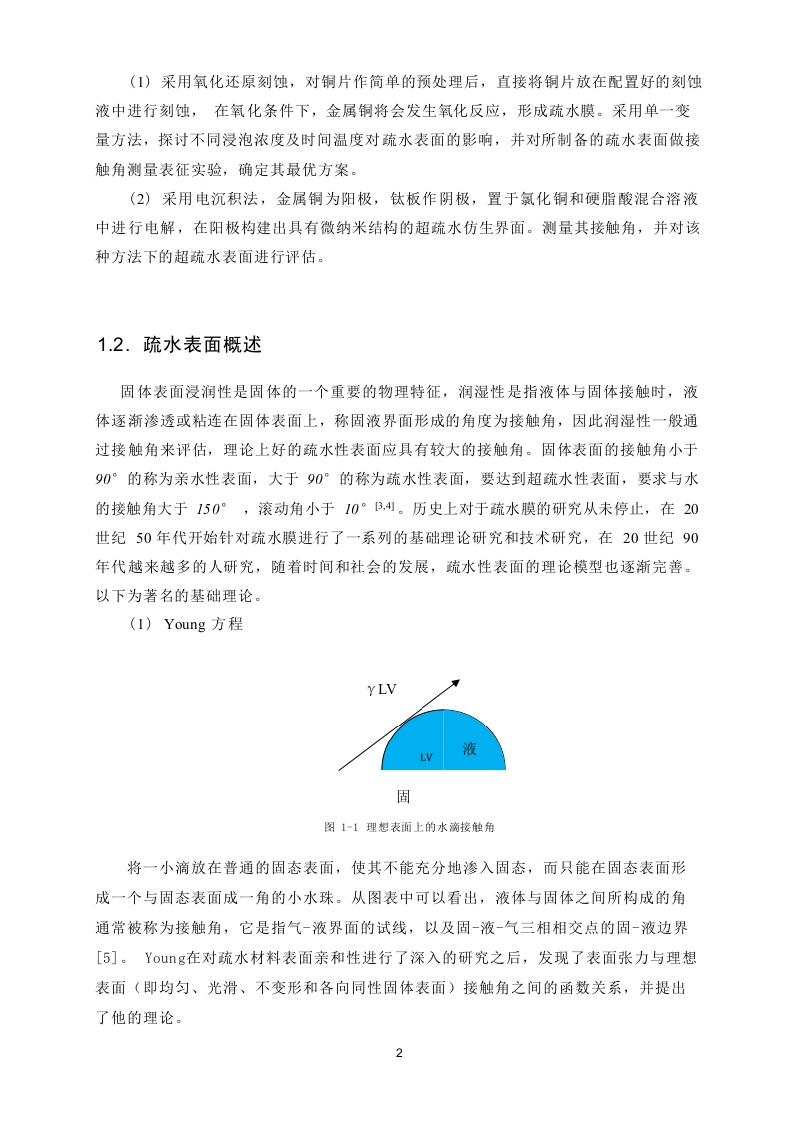

研究采用两种主要工艺：氧化还原刻蚀法和电沉积法。氧化还原刻蚀法以过硫酸钾、过氧化氢、氢氧化钠、盐酸、硝酸等试剂配制刻蚀液，通过化学反应在紫铜表面构建微纳复合结构；电沉积法则以氯化铜和硬脂酸的混合溶液为电解质，在电场作用下沉积疏水膜层。实验首先对比两种方法的疏水效果，发现氧化还原刻蚀法在接触角、表面均匀性和工艺可控性方面更具优势。

在确定氧化还原刻蚀法为最优工艺后，论文进一步探究关键参数的影响。刻蚀时间实验表明，随着时间延长，表面粗糙度先增加后趋于稳定，20分钟时接触角达到峰值。过氧化氢浓度实验显示，稀释至10%时刻蚀效果最佳，过高或过低均会降低疏水性。刻蚀液体积比实验发现，盐酸与过氧化氢体积比为1:1时，表面微观结构最为致密，接触角稳定在162°。所有实验均在室温下进行，无需额外加热或复杂设备。

检测方法包括接触角测量仪定量表征、扫描电镜观察表面形貌、电化学工作站测试极化曲线以评估耐蚀性。结果显示，最优工艺制备的表面具有高覆盖率和饱和度的微纳复合结构，水滴呈完美球形，滚动角极小，同时耐蚀性显著优于未处理紫铜。

结论与建议：
该研究通过系统实验得出，氧化还原刻蚀法中以过氧化氢和盐酸混合溶液为刻蚀液，在室温、体积比1:1、过氧化氢浓度10%、刻蚀时间20分钟的条件下，可获得接触角162°的超疏水紫铜表面。该表面微观结构稳定，疏水效果优良，且耐蚀性突出。建议后续研究可进一步探索刻蚀液配方中其他试剂（如过硫酸钾）的协同作用，或将该工艺拓展至其他铜合金基材。

文档评价：
该论文实验设计严谨，数据完整，结论明确，对铜基超疏水表面制备具有直接指导价值。方法简便易行，适合实验室小批量制备，也可为工业化应用提供参考。

使用建议：
研究人员可直接参照论文中的工艺参数进行重复实验，注意控制刻蚀液新鲜度和紫铜表面预处理质量。企业工程师可在此基础上优化刻蚀液循环利用方案，降低生产成本。学生读者可结合论文中的检测方法（接触角、SEM、极化曲线）理解超疏水机理。
