RFID收发器设计

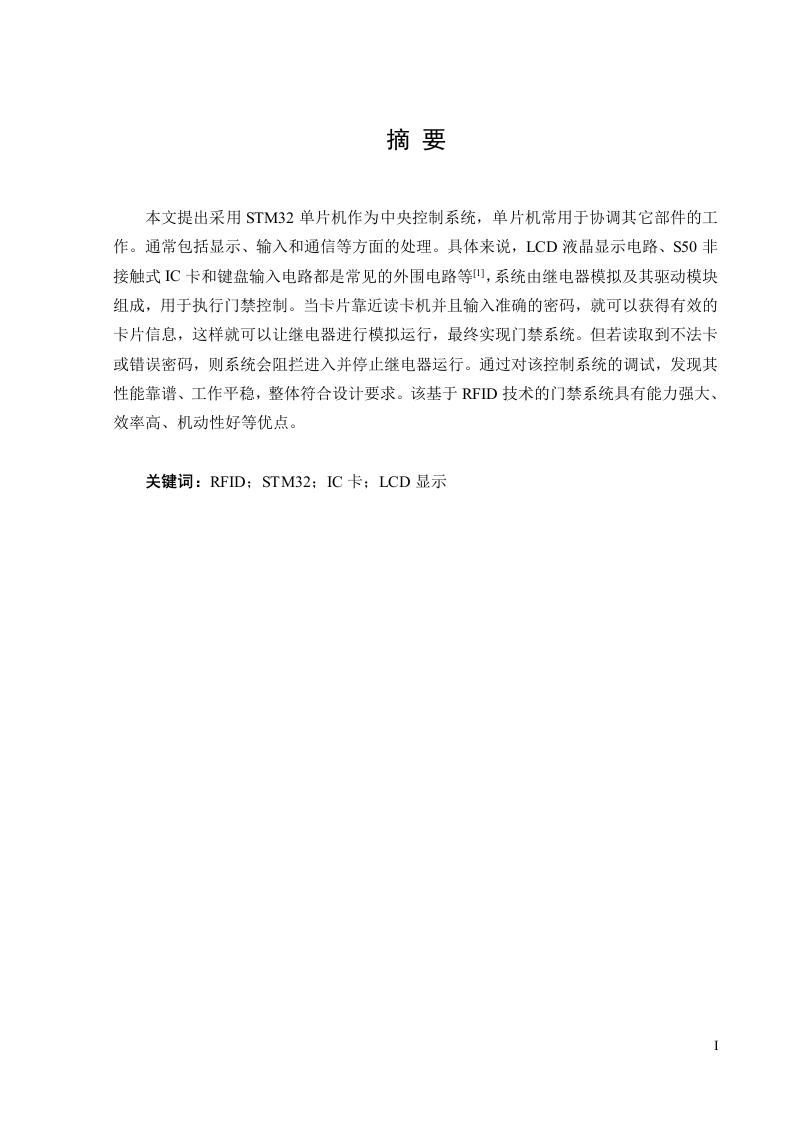

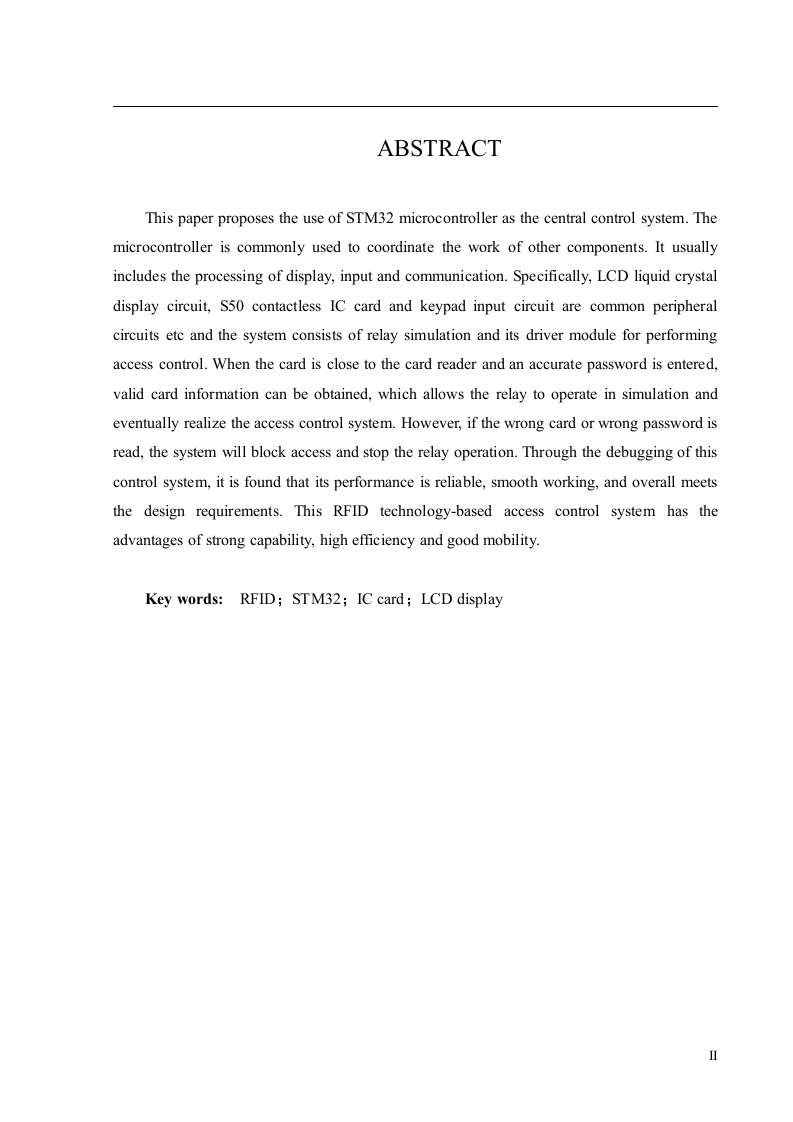

摘要本文提出采用STM32单片机作为中央控制系统，单片机常用于协调其它部件的工作。通常包括显示、输入和通信等方面的处理。具体来说，LCD液晶显示电路、S50非接触式IC卡和键盘输入电路都是常见的外围电路等山，系统由继电器模拟及其驱动模块组成，用于执行门禁控制。当卡片靠近读卡机并且输入准确的密码，就可以获得有效的卡片信息，这样就可以让继电器进行模拟运行，最终实现门禁系统。但若读取到不法卡或错误密码，则系统会阻拦进入并停止继电器运行。通过对该控制系统的调试，发现其性能靠谱、工作平稳，整体符合设计要求。该基于RFD技术的门禁系统具有能力强大、效率高、机动性好等优点。关键词：RFID;STM32;IC卡；LCD显示IABSTRACTThis paper proposes the use of STM32 microcontroller as the central control system.Themicrocontroller is commonly used to coordinate the work of other components.It usuallyincludes the processing of display,input and communication.Specifically,LCD liquid crystaldisplay circuit,S50 contactless IC card and keypad input circuit are common peripheralcircuits etc and the system consists of relay simulation and its driver module for performingaccess control.When the card is close to the card reader and an accurate password is entered,valid card information can be obtained,which allows the relay to operate in simulation andeventually realize the access control system.However,if the wrong card or wrong password isread,the system will block access and stop the relay operation.Through the debugging of thiscontrol system,it is found that its performance is reliable,smooth working,and overall meetsthe design requirements.This RFID technology-based access control system has theadvantages of strong capability,high efficiency and good mobility.Key words:RFID;STM32;IC card;LCD displayⅡ目录摘要.ABSTRACT目录…第一章绪论.11.1课题背景及意义….11.2课题的国内外研究现状.11.3本文主要研究的内容….21.4论文组织结构安排.….2第2章RFID技术和门禁系统概述…32.1RFID技术概述.32.1.2射频识别系统的工作原理42.2门禁系统的概念及原理42.3FID门禁系统的优势与应用场景.5第3章系统硬件电路设计.63.1系统工作原理和电路设计主体图63.1.1STM32单片机63.2MFRC522读卡器.83.2.1SPI通信协议.93.3串行EEPROM存储电路.103.3.1存储器接口.113.41602LCD的基本参数及引脚功能...113.4.1LCD1602显示原理...1335门锁控制电路.….14Π3.6蜂鸣器电路设计.143.7 MIFARE射频卡.153.8本章小结.16第4章系统软件设计….174.1系统主程序框图.….174.2读卡步骤及程序流程框图.184.3其余程序的设计..194.3.1LCD1602显示器....194.3.2按键控制程序设计.……214.3.3存储程序设计.224.3.4报警模块程序设计.….234.3.5定时器程序设计.…244.4本章小结.25第5章软硬件系统调试.…265.1元器件焊接要求…。.265.2硬件调试.…。.265.3软件调试….275.4软硬件连接调试.275.5调试结果.….27第6章结束语..28参考文献.29致谢..31附录….32v第一章绪论1.1课题背景及意义RFD技术是一种无线信号识别和跟踪物品的技术，它可实现自动辨识和便捷管理。RFID收发器是RFD系统中的核心组件之一，它负责读取和写入RFID标签中存储的信息，实现对物品的识别和追踪。RFD技术已广泛应用于物流、门禁、物资管理、智能交通、医疗等领域，其应用范围不断扩大，对提高运营效率、优化管理流程、减少成本、提高安全性具有显著的意义。自1993年执行金卡工程筹划以来，我国的信息技术得以加速发展。因此，射频技术经历了迅猛的发展与广泛应用。它已广泛应用于自动收费系统、停车场管制、门禁系统和物料管理等领域，并在其他高新领域与世界接轨。因此，射频识别技术的远景非常广阔。随着时代进步和经济发展，人们普遍认识到自家财产和人身安全的保护至关重要。因此，门禁控制系统应运而生，作为高科技的安全防范技术和管理手段，其中基于FID技术的门禁系统已逐渐成为主流。在特定区域设置这样的门禁控制系统)可以大幅提升门禁管制的安全性，并方便社区内部管理。只有携带特定定制卡片或输入正确的暗码才能通过门禁系统进入。当前，智能门禁控制系统已经成为安防科技研发的关键点和热门话题，吸引了广泛的关注。1.2课题的国内外研究现状门禁系统在国内得到了广泛的应用，在学校、医院、高档住宅小区和企事业单位等场所均可见到。国内的门禁系统主要采用刷卡和密码识别的方式，也有一些使用了指纹识别技术。这些系统有些还具备报警功能和远程监控管理等其他功能。国外门禁系统的发展比国内要早，主要采用了各种高科技手段来改善门禁系统的安全性和便利性。欧美国家多采用基于FD技术的门禁系统，该系统以其高安全性、高可靠性和高易用性受到广泛的关注。RFD技术作为一种非接触式、不受环境干扰的识别技术，已广泛应用于门禁系统中。RFD门禁系统可实现高速、准确、自动化的人员识别和门禁控制，大大提高了门禁系统的安全性和便捷性。目前在国内外，各种RFID门禁系统的应用案例已经层出不穷。综上所述，国内外的门禁系统研究现状和发展趋势显示，门禁系统将越来越依赖于高科技手段的应用，其中RFD技术的应用将具有广泛的发展前景。因此，本文中设计的基于RFD收发器的门禁系统具有非常重要的研究意义和实用价值。1.3本文主要研究的内容本文基于RFD技术设计门禁系统，主要研究具体实现步骤、系
