基于PLC控制的变频恒压供水控制系统

---

文档主要内容

文档类型：学术论文
适用人群：自动化控制、电气工程、给排水系统设计、建筑设备等相关专业学生、研究人员及工程技术人员

文档核心内容：
该论文围绕基于PLC控制的变频恒压供水控制系统展开，详细阐述了利用可编程控制器、变频器、PID控制算法及上位机监控技术实现恒压供水的整体方案，并特别设计了倒泵功能以解决备用泵长期闲置导致的故障问题。

可解决的实际问题：
该系统可有效解决传统供水系统中水压不稳定、能耗过高的问题，同时通过上位机监控实现人机交互，便于运行管理；倒泵功能则避免了备用泵因长期不工作而失效的隐患，提升了系统可靠性。

正文内容：

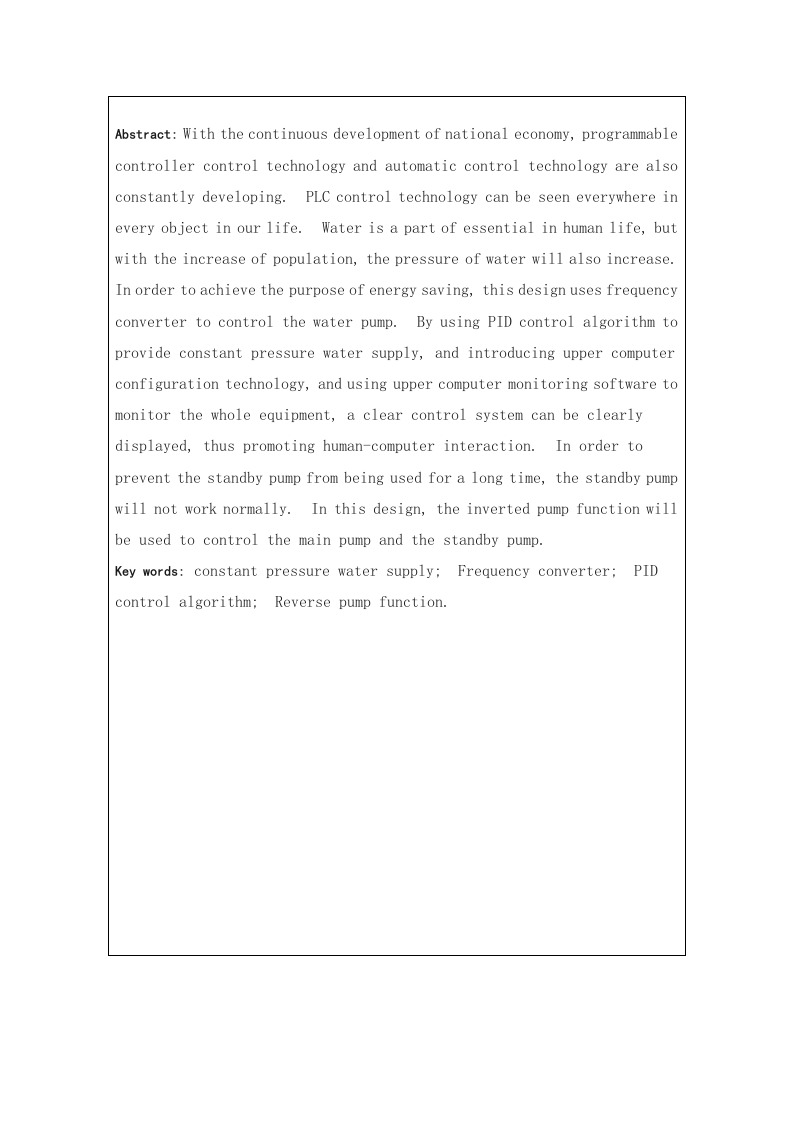

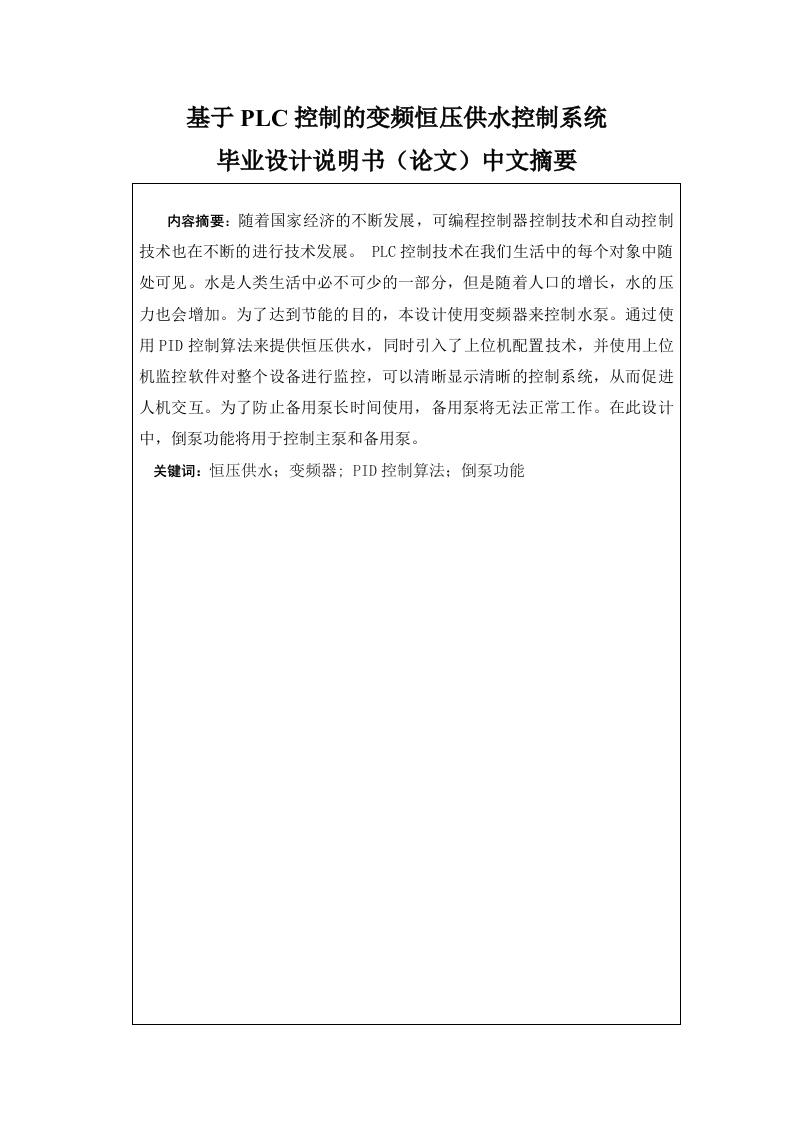

随着国民经济持续发展，可编程控制器控制技术与自动控制技术也在不断进步。PLC控制技术已广泛渗透到日常生活的各个领域，而水作为人类生存不可或缺的资源，其供应压力随人口增长而日益增大。为实现节能目的，本设计采用变频器控制水泵运行，通过PID控制算法维持恒定的供水压力，并引入上位机配置技术，利用监控软件对整个设备进行实时监测，从而清晰展示控制系统的运行状态，促进人机交互。

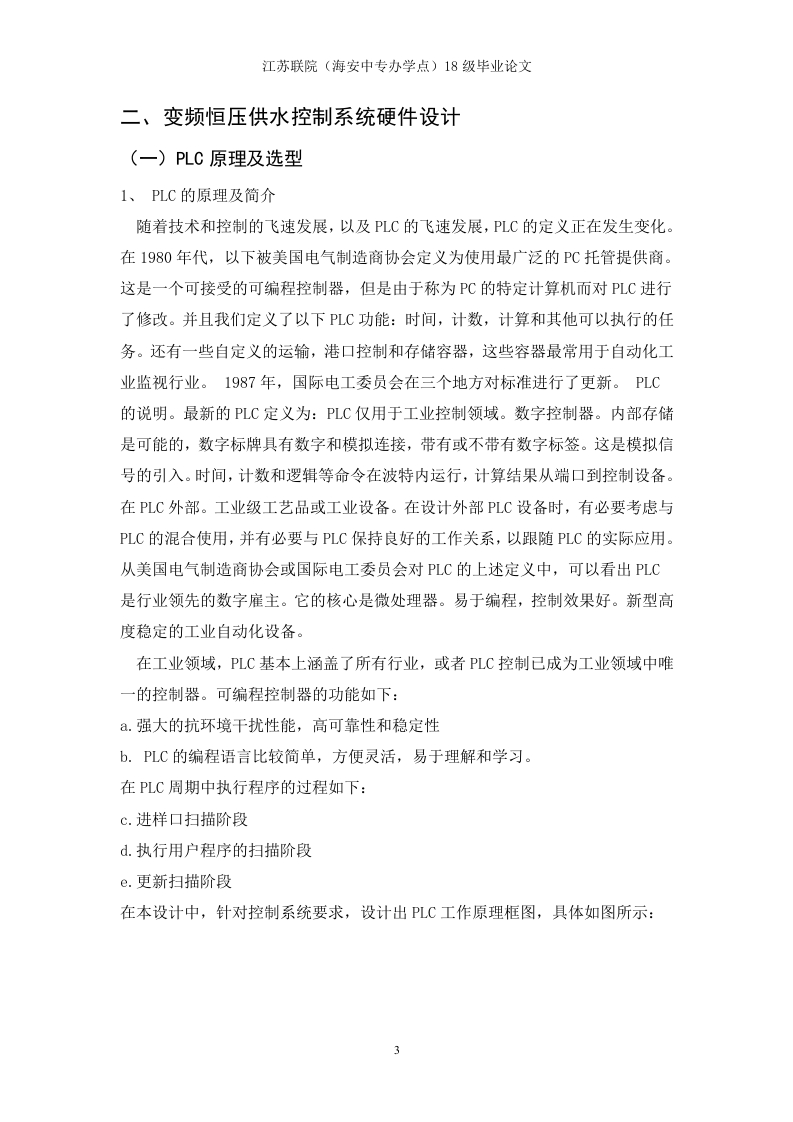

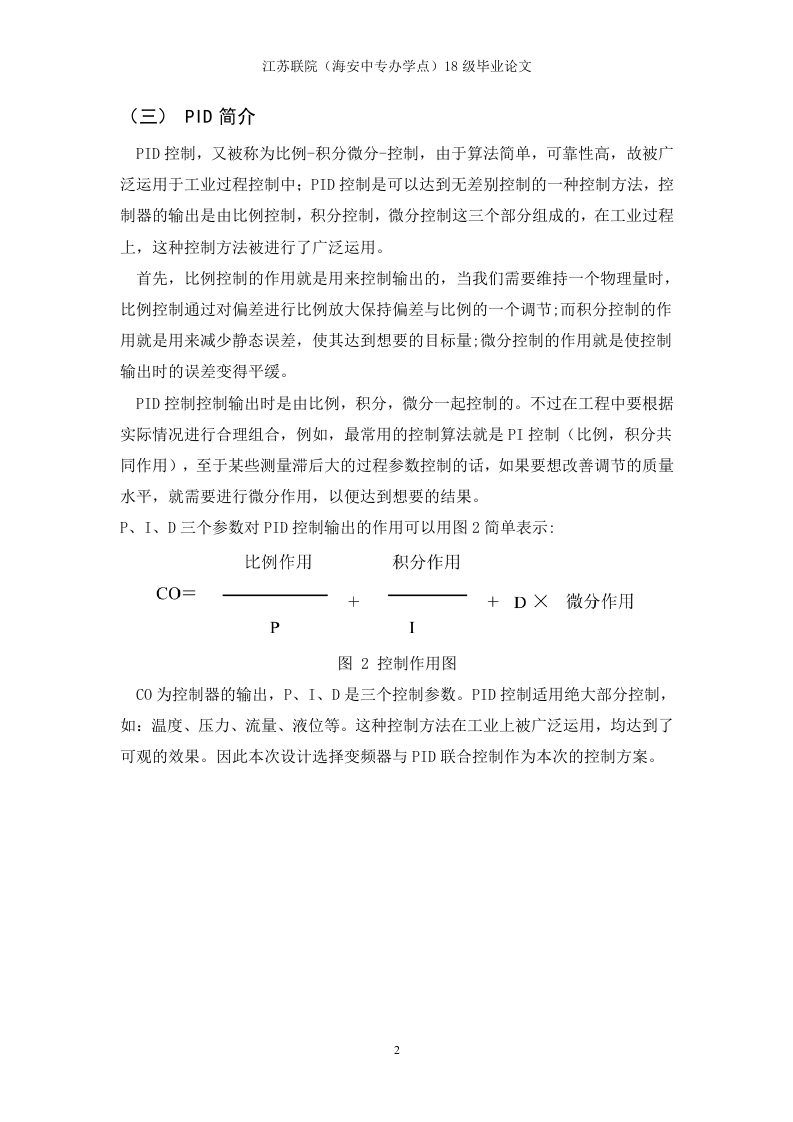

该系统的核心在于将PLC作为逻辑控制中枢，变频器根据PID调节输出频率以改变水泵转速，从而稳定管网压力。PID控制算法能够根据压力偏差自动调整变频器输出，实现快速、平稳的恒压调节。同时，上位机监控软件可显示压力、流量、设备状态等关键参数，操作人员通过界面即可完成参数设定与故障报警处理。

为防止备用泵因长期停用而无法正常启动，本设计特别加入了倒泵功能。该功能通过PLC程序定期切换主泵与备用泵的运行角色，使两台水泵交替工作，确保备用泵始终处于可用状态。倒泵周期可根据实际需求设定，既保证了供水连续性，又延长了设备整体寿命。

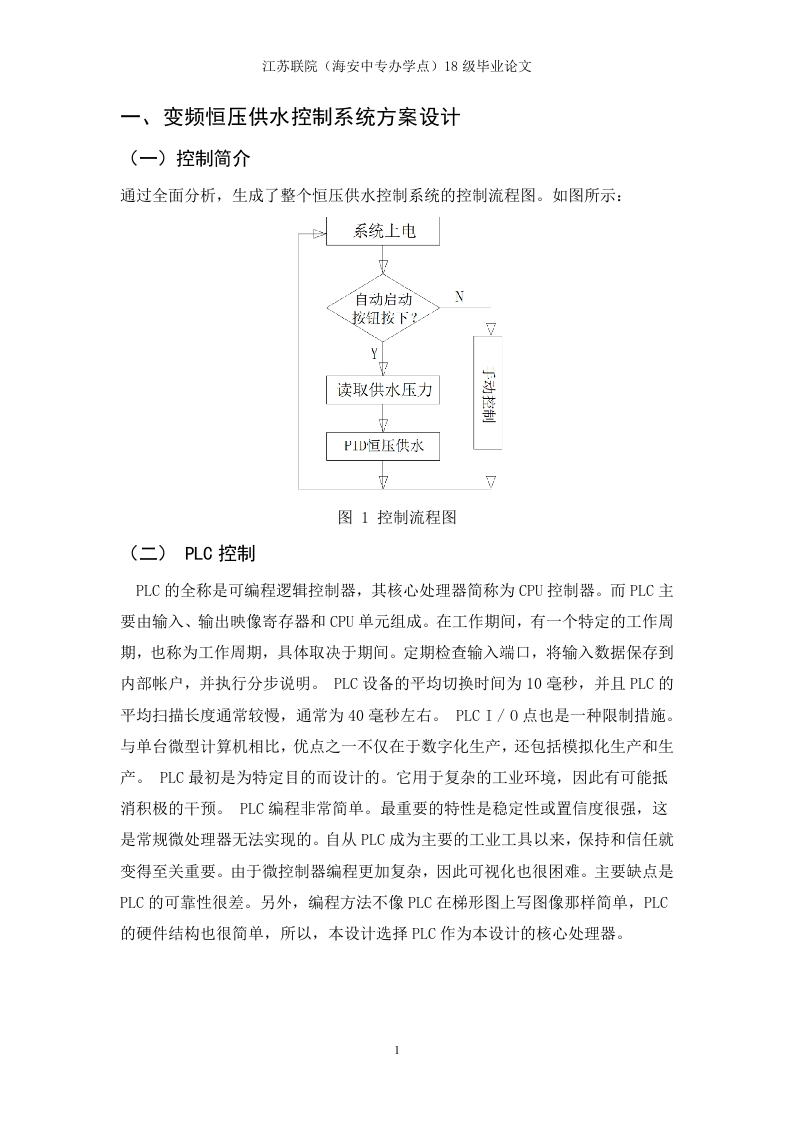

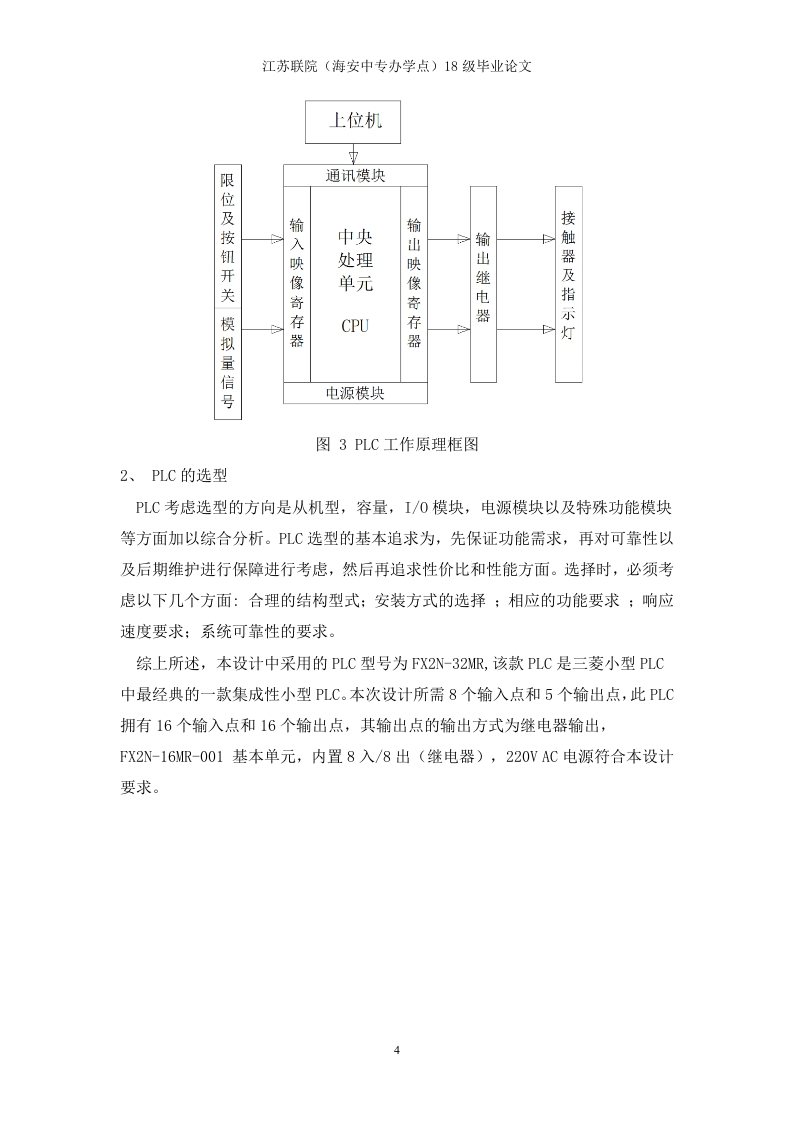

系统整体结构包括PLC控制器、变频器、压力传感器、水泵机组及上位机。压力传感器实时采集管网压力信号，送入PLC与设定值比较，经PID运算后输出控制指令给变频器。变频器调节电机转速，使供水量与用水量动态平衡。当单台水泵无法满足需求时，PLC自动启动第二台水泵；当用水量下降时，则依次停止多余水泵。

该设计适用于住宅小区、高层建筑、工厂等需要恒定水压的供水场景。相比传统水塔或高位水箱供水，变频恒压供水系统可节省20%至30%的电能，同时减少管网爆裂风险。上位机监控界面使运维人员能够直观掌握系统运行数据，及时发现异常并处理。

结论与建议：
该研究通过将PLC、变频器、PID控制算法与上位机监控技术有机结合，构建了一套高效、节能、可靠的变频恒压供水控制系统。倒泵功能的引入有效解决了备用泵长期闲置问题，提升了系统冗余能力。建议在实际工程中根据用水量波动范围合理设定PID参数，并定期检查传感器与变频器状态，以维持系统最佳性能。

文档评价：
本文结构清晰，技术路线完整，重点突出了PID控制与倒泵功能两个创新点，对同类系统设计具有较高的参考价值。内容专业且实用，适合作为自动化供水系统设计的入门参考资料。

使用建议：
读者可结合具体项目需求，参考本文的硬件选型与程序逻辑进行二次开发。建议在调试阶段先模拟PID参数，再投入实际运行，并记录倒泵切换时间以优化周期设置。
