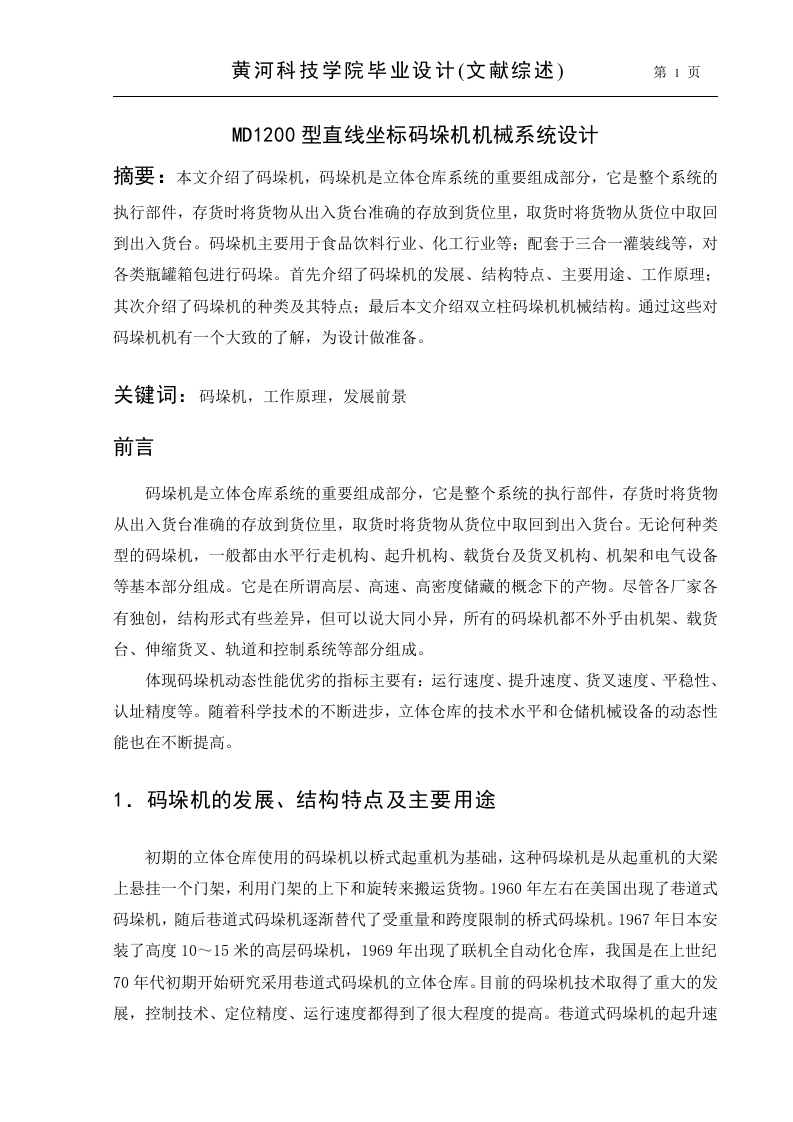

MD1200型直线坐标码垛机机械系统设计

　　文档类型：毕业设计文献综述
　　适用人群：机械设计、自动化工程专业学生，码垛机研发与维护工程师，物流仓储设备采购与技术人员

　　文档核心内容：
　　该文献综述围绕MD1200型直线坐标码垛机的机械系统设计展开，系统梳理了码垛机的分类、结构组成、工作原理及适用场景。文中指出，有轨巷道式码垛机按支承方式、用途、控制方式、结构、运行轨迹等分类，其水平行走速度可达90m/min，运行速度可达240m/min。码垛机由水平行走机构、起升机构、载货台及货叉机构、机架和电气设备等基本部分组成，中低位机型则包含压平输送机、缓停输送机、转位输送机、托盘仓、托盘输送机、编组机、推袋装置、码垛装置、垛盘输送机等。工作原理为：平板上的工件按栈板要求排列后向前移动至垂直面，挡料杆下降，三方定位挡杆夹紧，平板复位，工件下降至栈板平面，栈板下降一个工件高度，重复直至堆码完成。码垛机器人配备多功能抓取器，可使用真空吸盘牢固夹持不同尺寸和重量的包装箱。

　　可解决的实际问题：
　　该文档可帮助读者快速理解MD1200型直线坐标码垛机的整体机械结构设计思路，明确各机构的功能与配合关系，为同类码垛机的设计、选型、故障排查提供参考依据。同时，文档梳理了码垛机在食品饮料、化工等行业中的应用流程，有助于工程人员优化生产线布局。

　　正文内容：

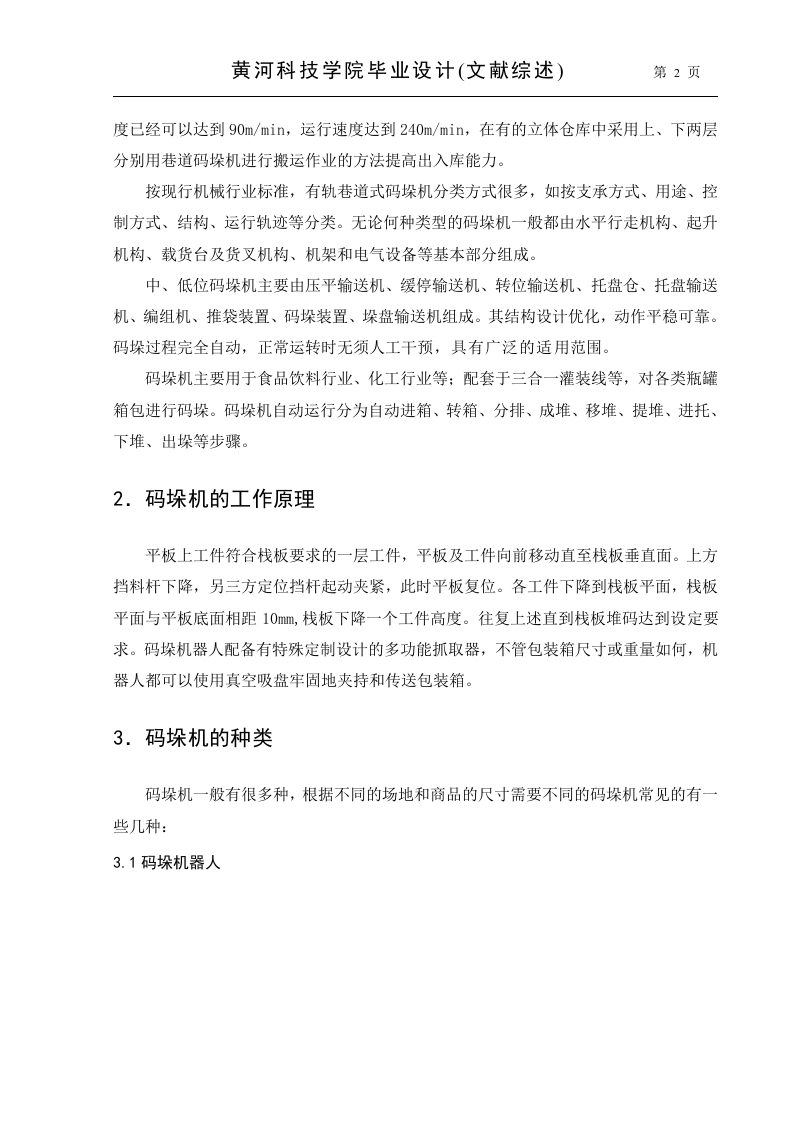

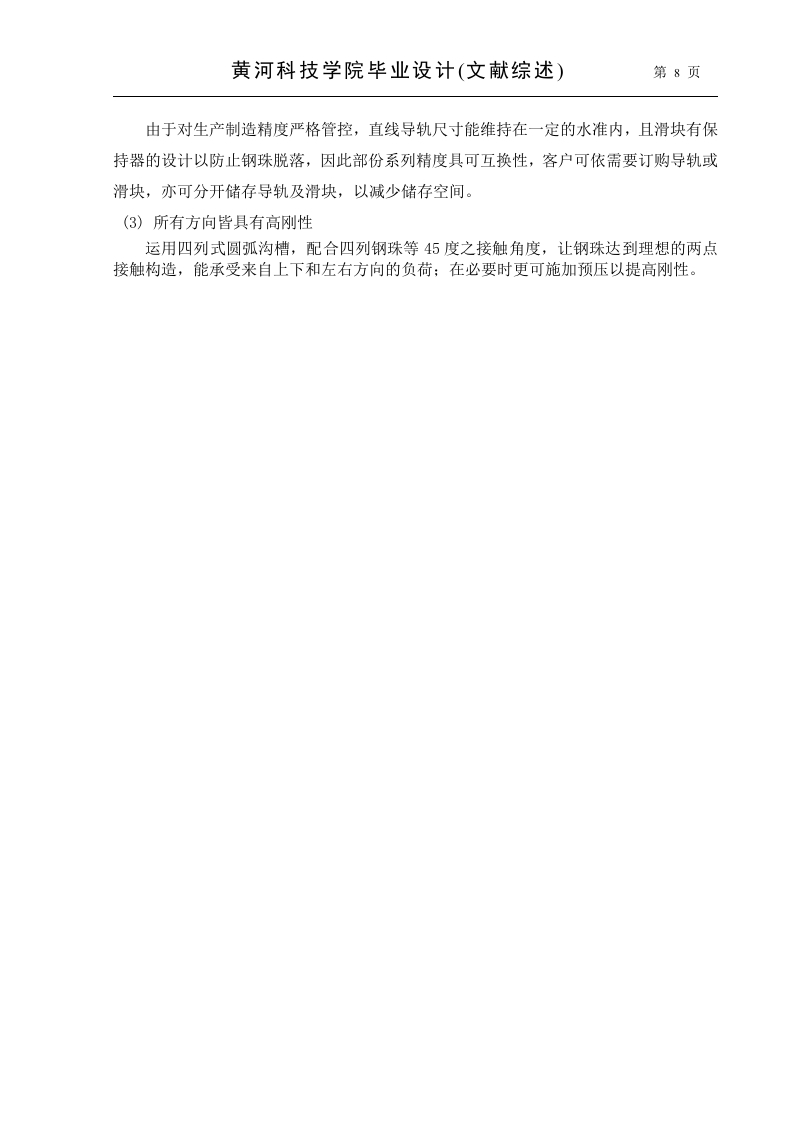

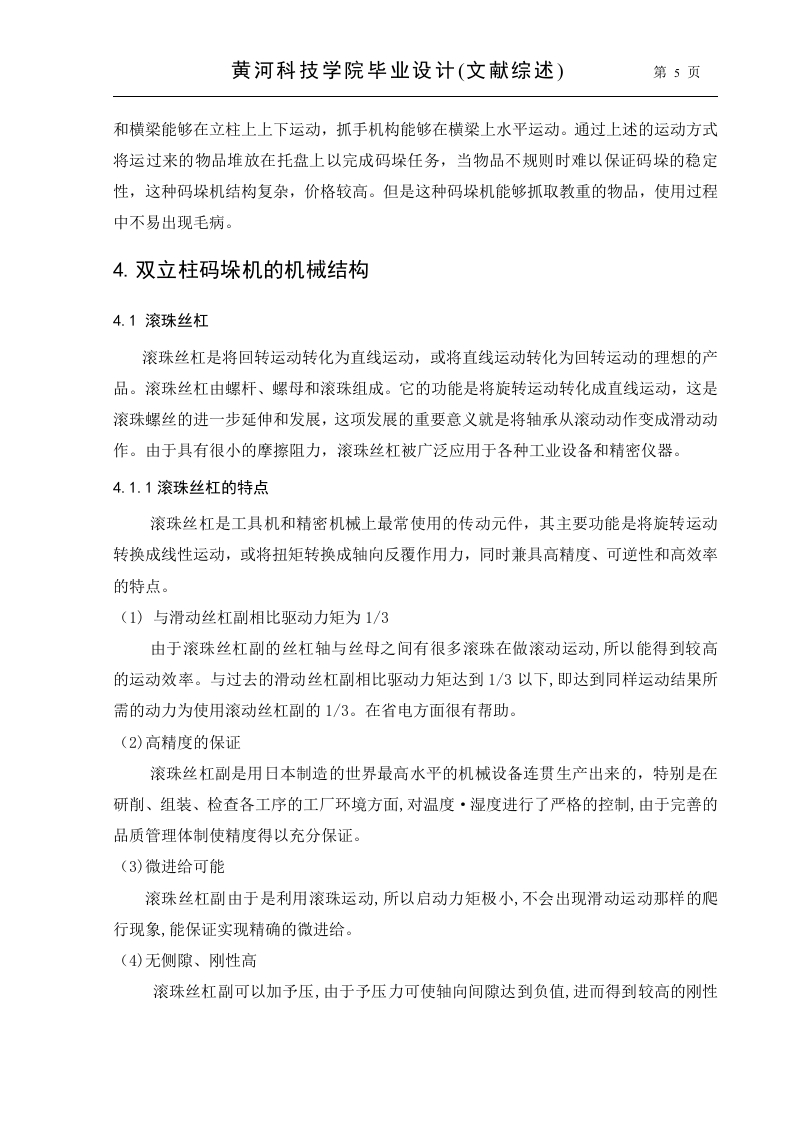

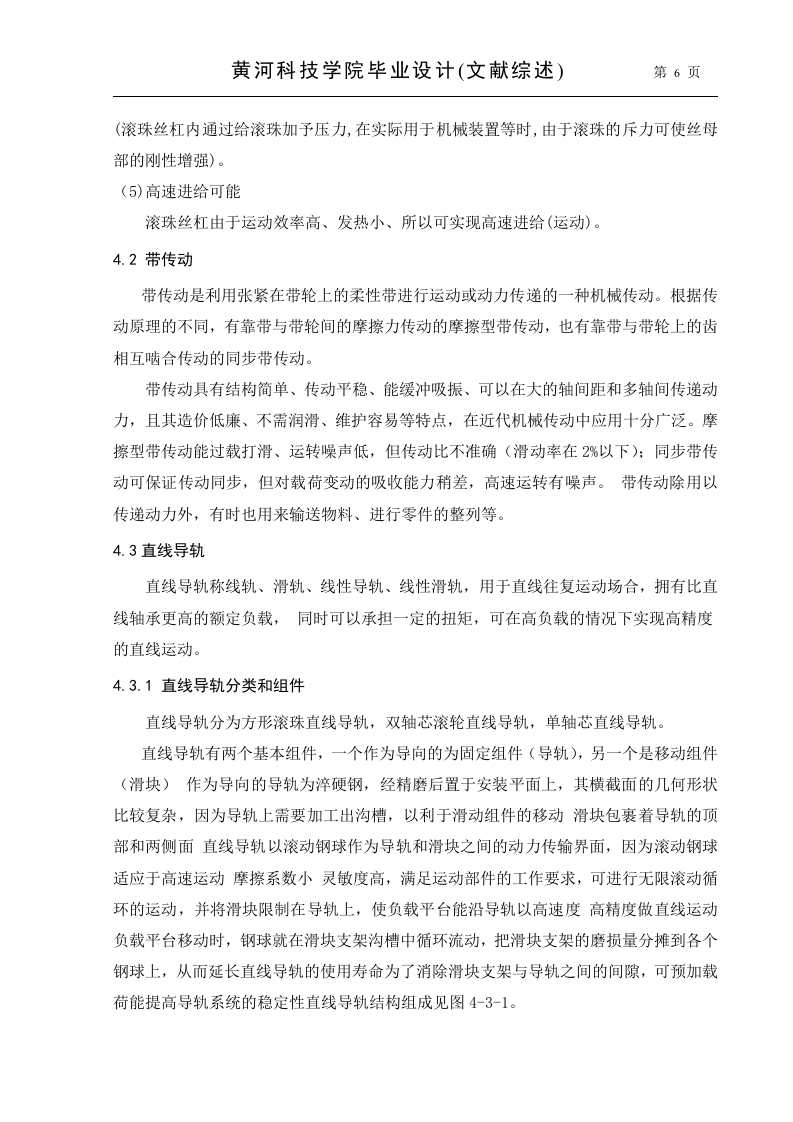

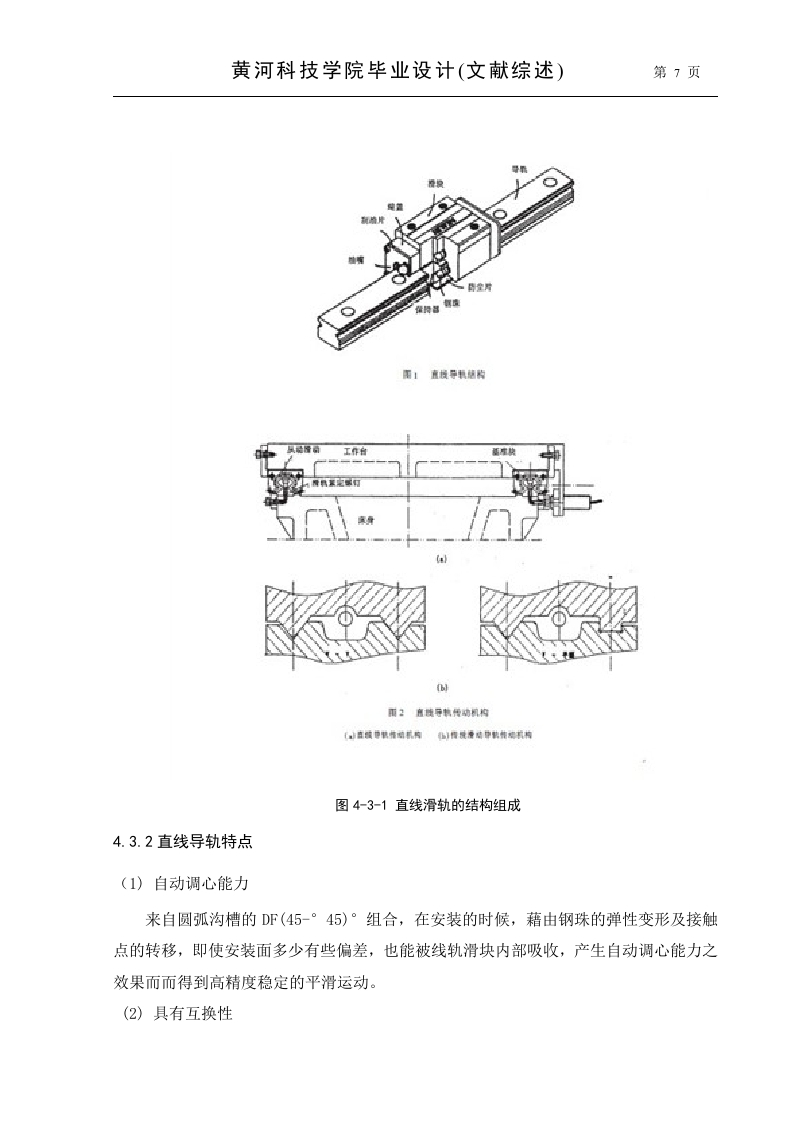

　　　　MD1200型直线坐标码垛机是一种高效自动化搬运设备，其水平行走速度可达90m/min，运行速度可达240m/min，在立体仓库中常采用上下两层分别用巷道码垛机进行搬运作业，以提升出入库能力。按现行机械行业标准，有轨巷道式码垛机可按支承方式、用途、控制方式、结构、运行轨迹等多种方式分类。无论何种类型，码垛机一般均由水平行走机构、起升机构、载货台及货叉机构、机架和电气设备等基本部分组成。中低位码垛机则主要由压平输送机、缓停输送机、转位输送机、托盘仓、托盘输送机、编组机、推袋装置、码垛装置、垛盘输送机组成，其结构设计优化，动作平稳可靠，码垛过程完全自动，正常运转时无须人工干预。

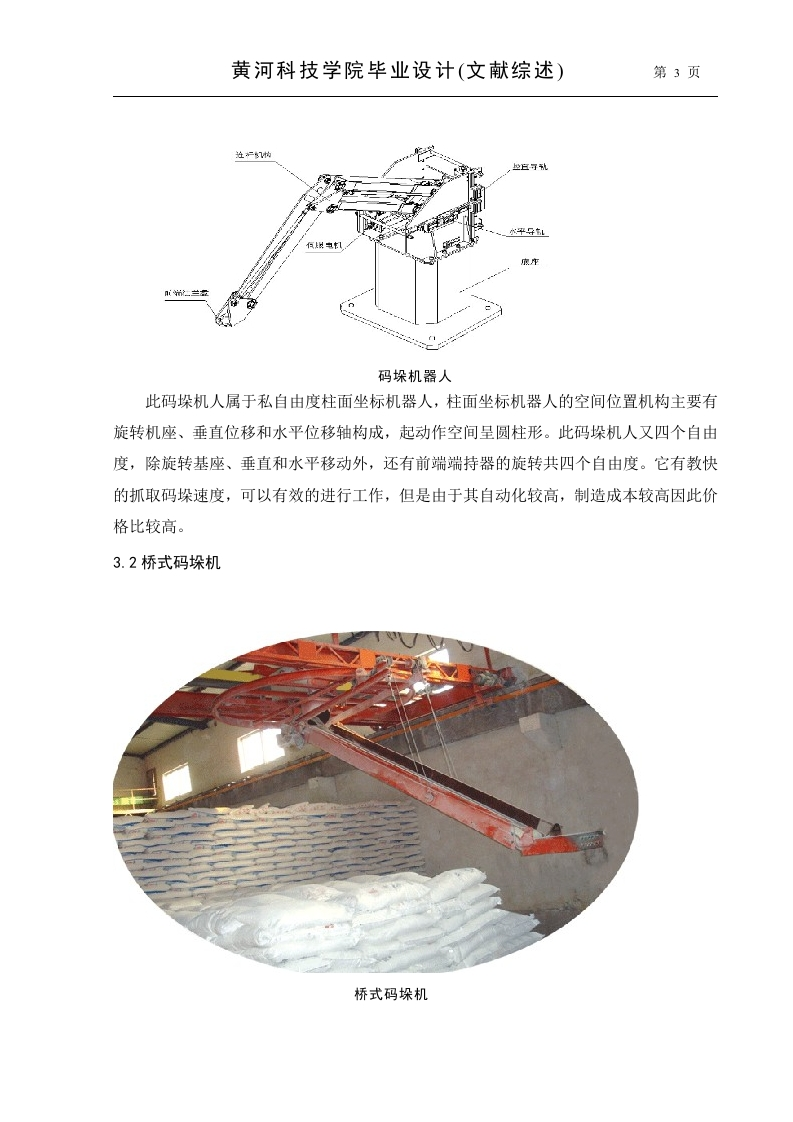

　　　　码垛机广泛应用于食品饮料行业、化工行业，配套于三合一灌装线等，对各类瓶罐箱包进行码垛。自动运行步骤包括自动进箱、转箱、分排、成堆、移堆、提堆、进托、下堆、出垛等。其工作原理为：平板上工件符合栈板要求的一层工件，平板及工件向前移动直至栈板垂直面，上方挡料杆下降，另三方定位挡杆起动夹紧，此时平板复位，各工件下降到栈板平面。栈板平面与平板底面相距10mm，栈板下降一个工件高度，往复上述步骤直到栈板堆码达到设定要求。码垛机器人配备有特殊定制设计的多功能抓取器，无论包装箱尺寸或重量如何，机器人都可以使用真空吸盘牢固地夹持和传送包装箱。

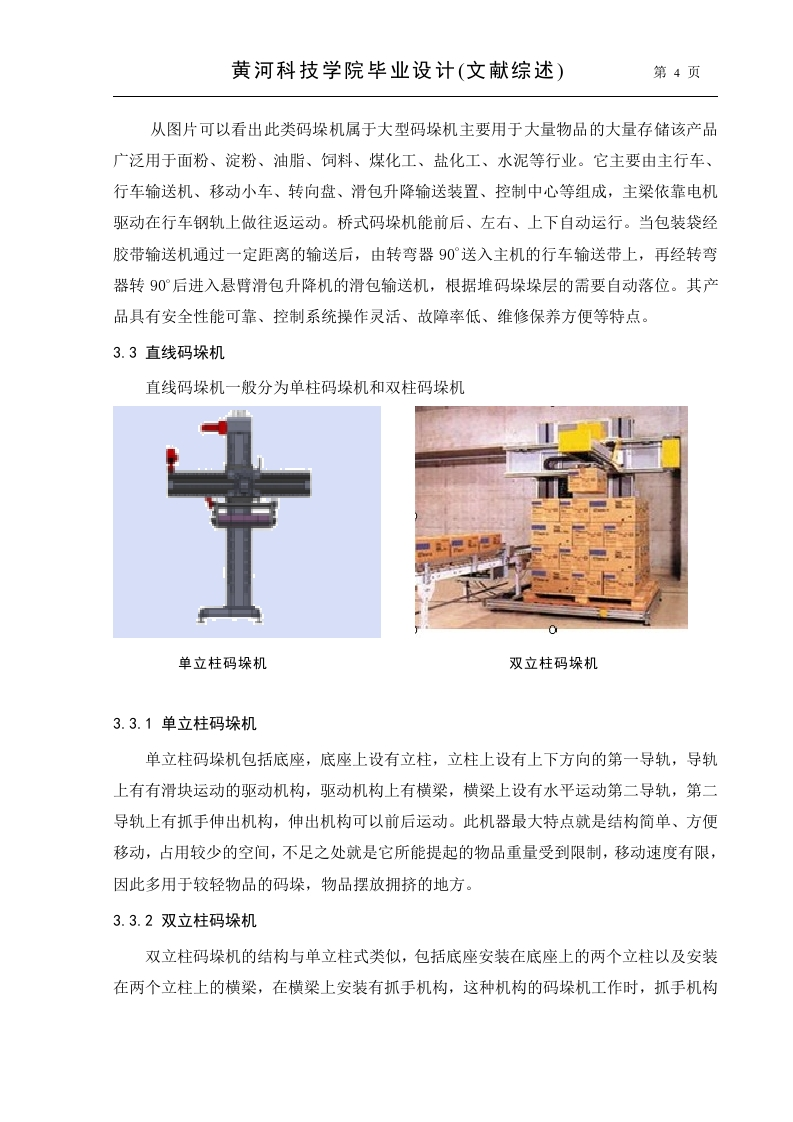

　　　　码垛机种类繁多，常见的有码垛机器人等，根据不同的场地和商品尺寸需要选用不同机型。MD1200型直线坐标码垛机属于有轨巷道式，其直线坐标运动方式使得定位精度高、运行轨迹明确，特别适合对码垛位置有严格要求的自动化生产线。

　　结论与建议：
　　该文献综述通过梳理MD1200型直线坐标码垛机的机械系统设计要点，明确了其高速运行能力（水平行走90m/min，运行240m/min）和自动化工作流程，为相关设计提供了结构组成与工作原理的完整参考。建议在实际应用中根据物料尺寸和场地条件选择合适的码垛机类型，并重点关注水平行走机构与起升机构的配合精度，以确保码垛稳定性。

　　文档评价：
　　该文献综述内容详实，数据准确，对码垛机的分类、结构、工作原理进行了系统归纳，尤其突出了MD1200型直线坐标码垛机的性能参数与适用场景，具有较高的工程参考价值。

　　使用建议：
　　读者可结合具体设计项目，重点参考文中关于中低位码垛机各组成部分的功能描述，以及码垛机器人抓取器的设计思路，用于优化自身设备的机械系统方案。
