纳米SiC薄膜的光电特性

---

文档主要内容

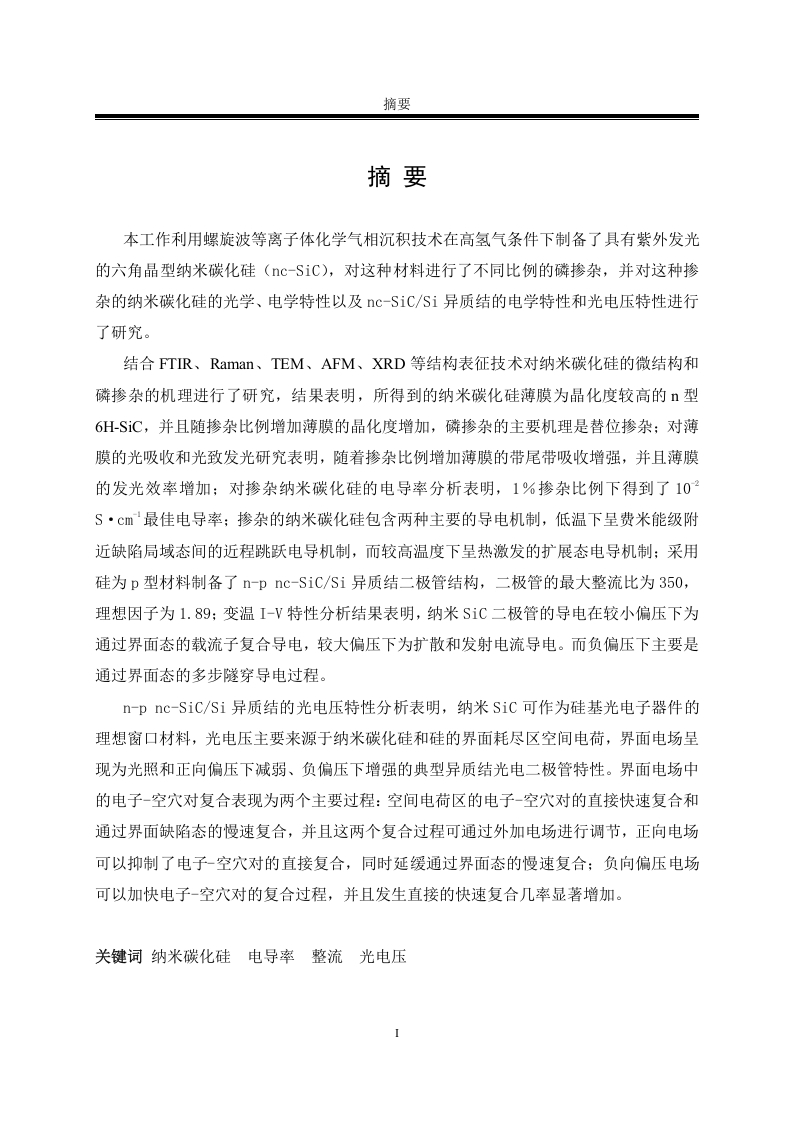

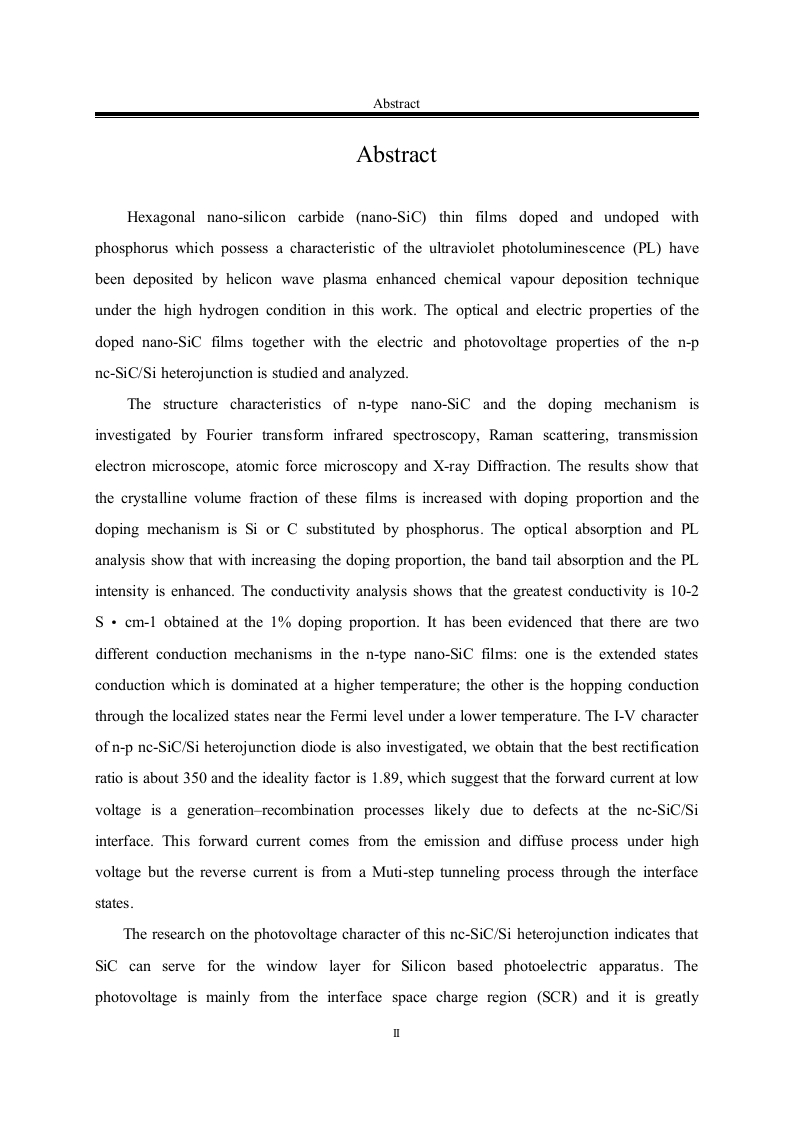

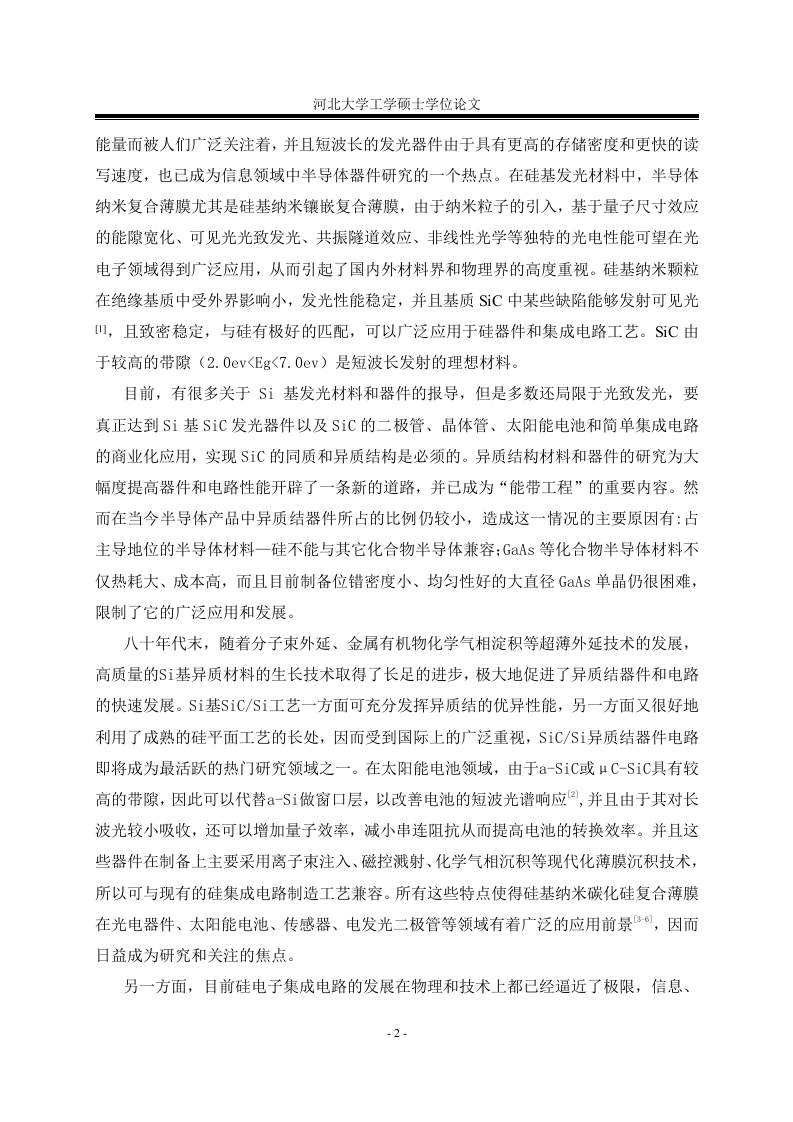

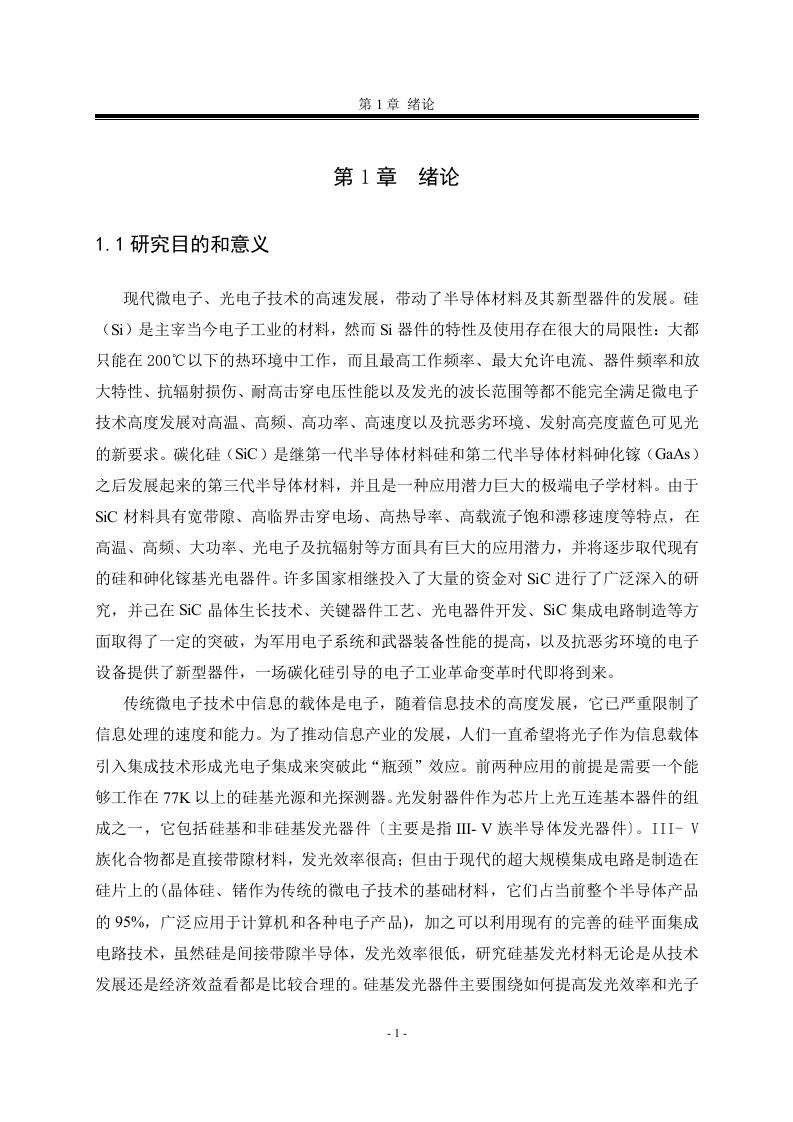

这是一篇关于纳米碳化硅（SiC）薄膜光电特性研究的学术论文，适合材料科学、微电子及光伏领域的研究人员、工程师及相关专业学生阅读。该文档详细阐述了利用螺旋波等离子体增强化学气相沉积技术制备磷掺杂与未掺杂的六方纳米SiC薄膜的过程，并系统分析了其结构、光学、电学及异质结器件性能，为开发基于SiC的紫外光电器件提供了关键实验依据。

文档的核心内容围绕纳米SiC薄膜的掺杂机制与光电性能展开。研究结果表明，随着磷掺杂比例的增加，薄膜的晶化体积分数显著提升，其掺杂机理为磷原子取代了晶格中的硅或碳原子。在光学特性方面，随着掺杂比例提高，薄膜的带尾吸收增强，紫外光致发光强度也随之增加，这证实了掺杂对发光效率的调控作用。在电学性能上，当掺杂比例为1%时，薄膜获得最高电导率，达到10⁻² S·cm⁻¹。研究进一步揭示了两种不同的导电机制：在较高温度下，导电过程由扩展态导电主导；而在较低温度下，则转变为通过费米能级附近局域态进行的跳跃导电。

针对器件应用，文档重点分析了n-p型纳米SiC/Si异质结二极管的特性。该二极管的最佳整流比约为350，理想因子为1.89。分析指出，在低电压下，正向电流主要源于异质结界面缺陷引起的产生-复合过程；而在高电压下，正向电流则转变为发射与扩散过程。反向电流则被证实来源于通过界面态的多步隧穿过程。这些发现为优化异质结器件性能提供了理论指导。

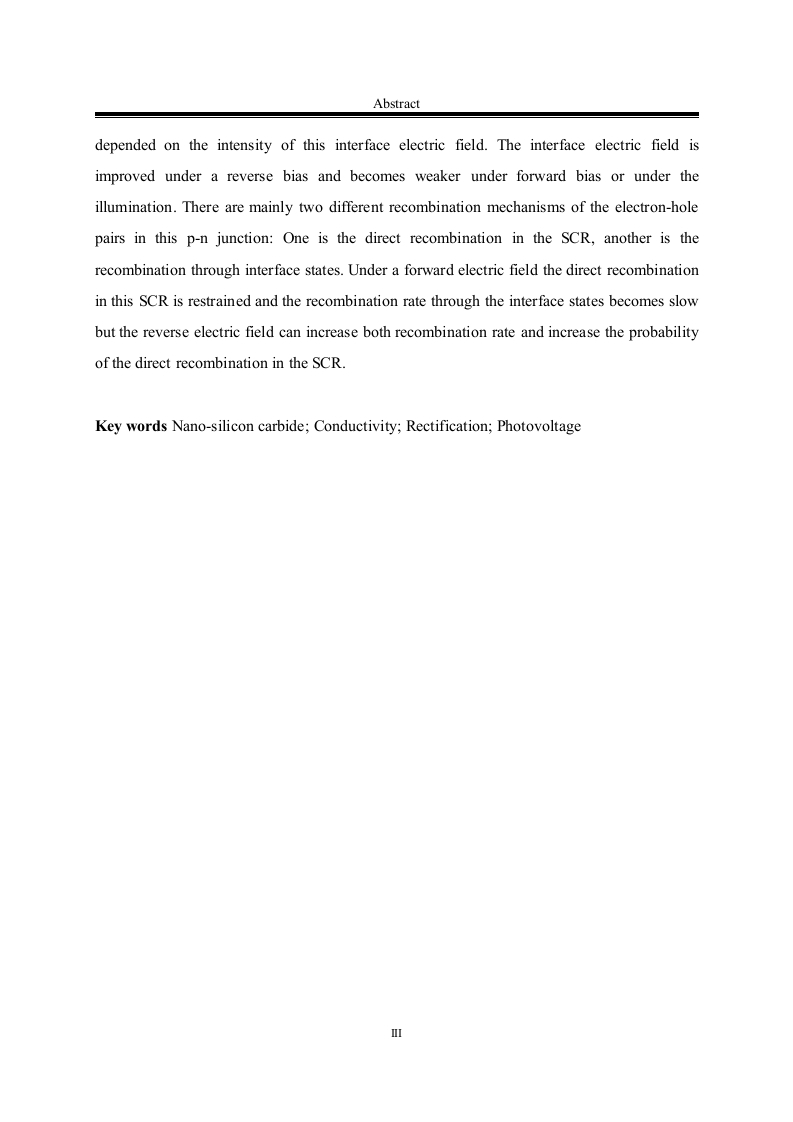

文档最终结论具有明确的实用价值。对纳米SiC/Si异质结光电压特性的研究表明，纳米SiC薄膜非常适合作为硅基光电器件的窗口层。其光电压主要来源于界面空间电荷区，这表明该材料在提升硅基太阳能电池及紫外探测器的性能方面具有巨大潜力。该文档解决了如何通过可控掺杂优化纳米SiC薄膜的导电性与发光效率，并阐明了异质结中载流子的输运机制，对于设计高效、稳定的光电器件具有重要的参考意义。
