高精度细长管零件内壁防腐研究

---

文档主要内容

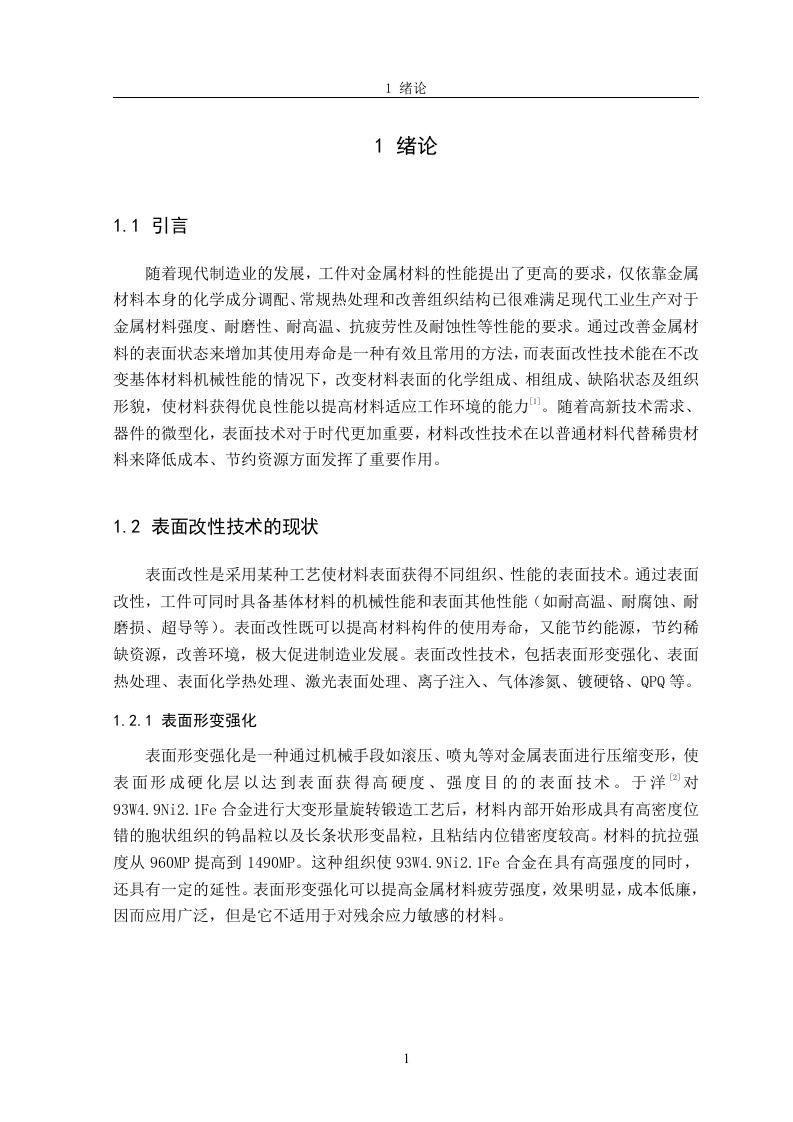

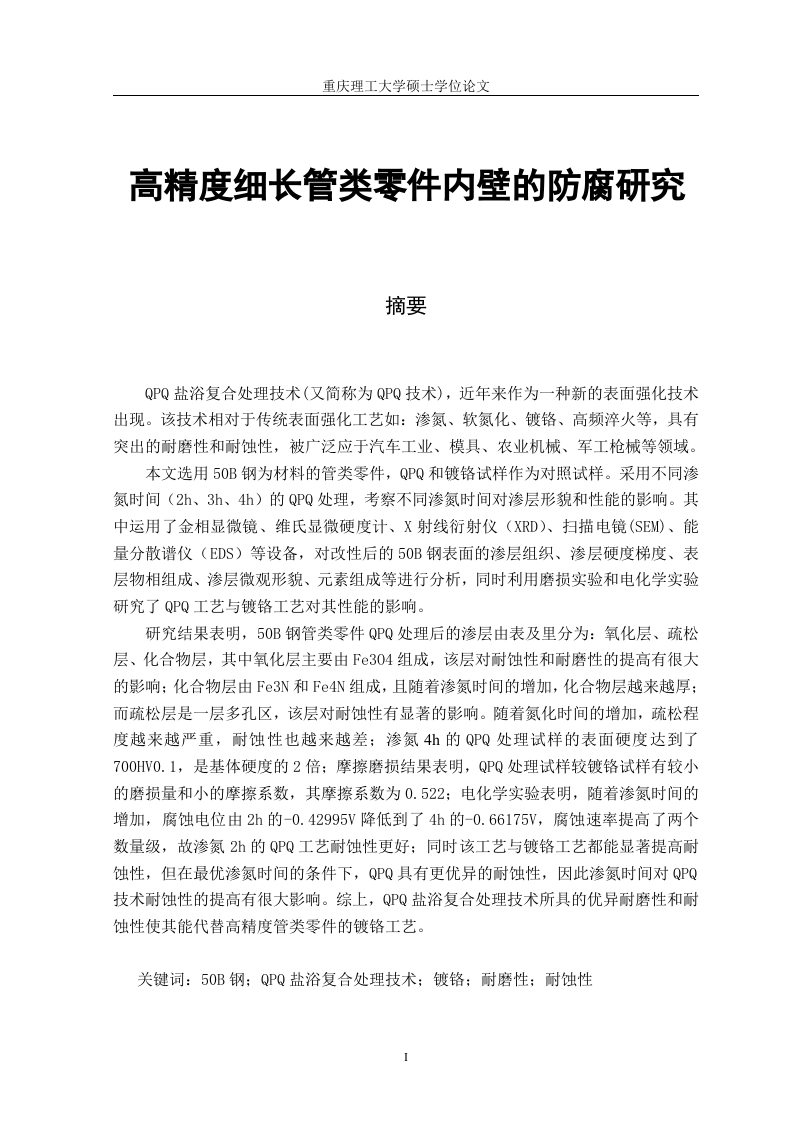

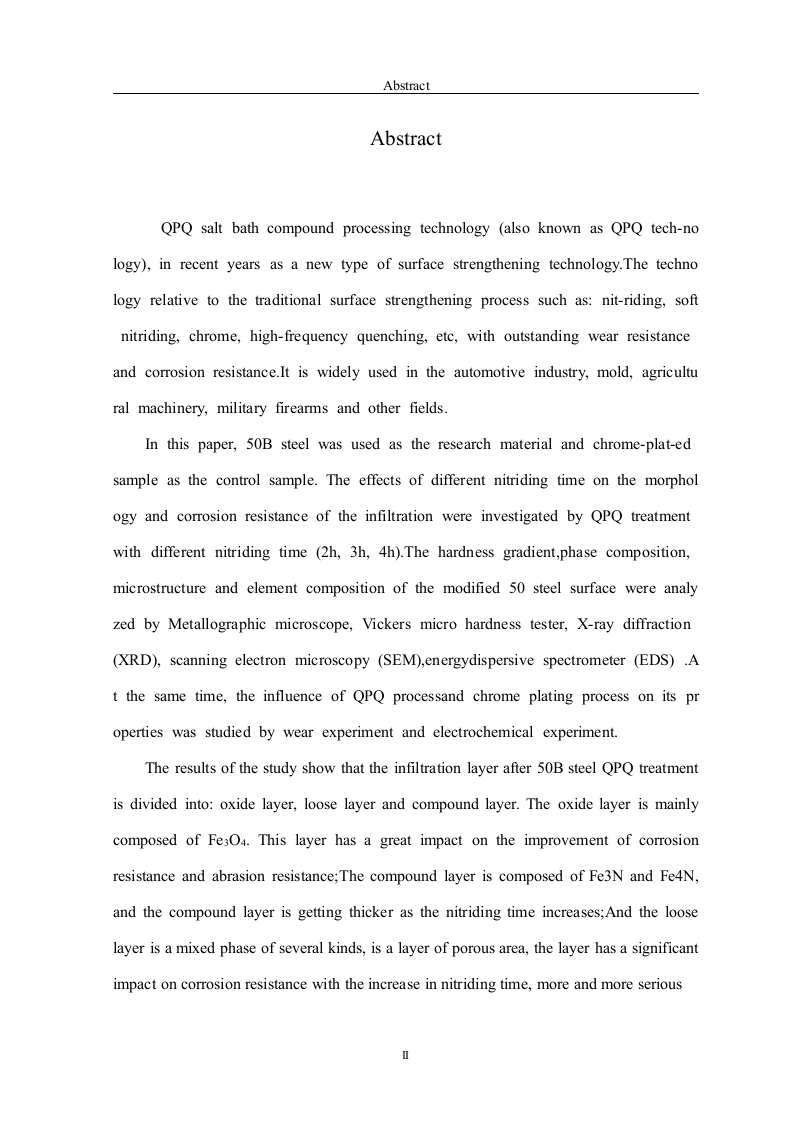

QPQ盐浴复合处理技术（简称QPQ技术）作为一种新型表面强化工艺，近年来在汽车制造、模具、农业机械及军用枪械等领域得到广泛应用。该技术相比传统渗氮、软氮化、镀铬、高频淬火等工艺，具有更突出的耐磨性和耐腐蚀性。本研究以50B钢为基材，以镀铬样品为对照，系统考察了不同氮化时间（2小时、3小时、4小时）对QPQ渗层形态及耐腐蚀性能的影响。

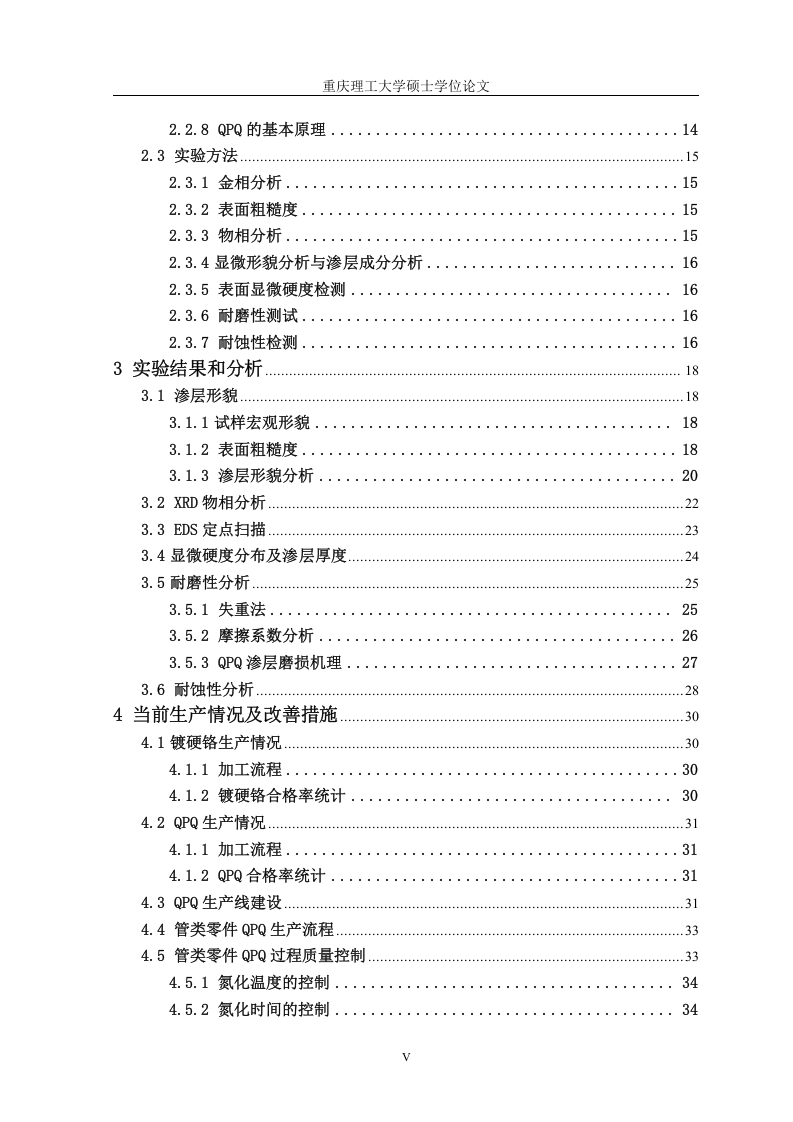

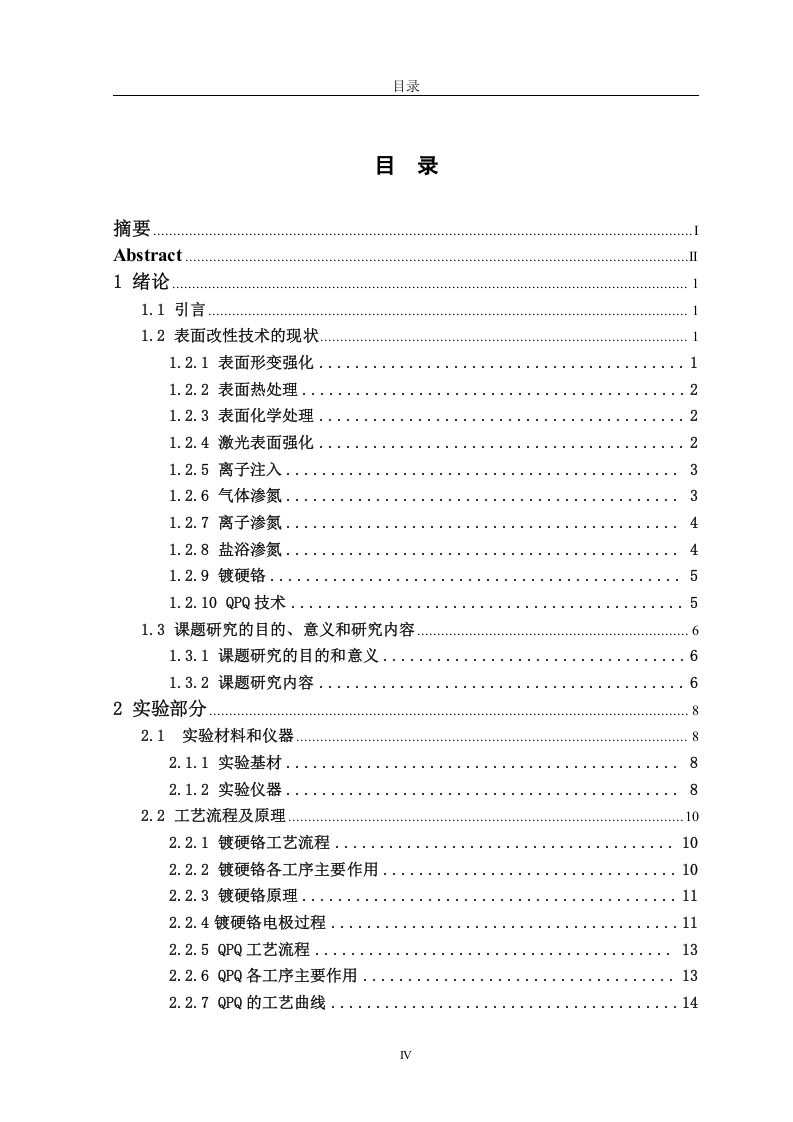

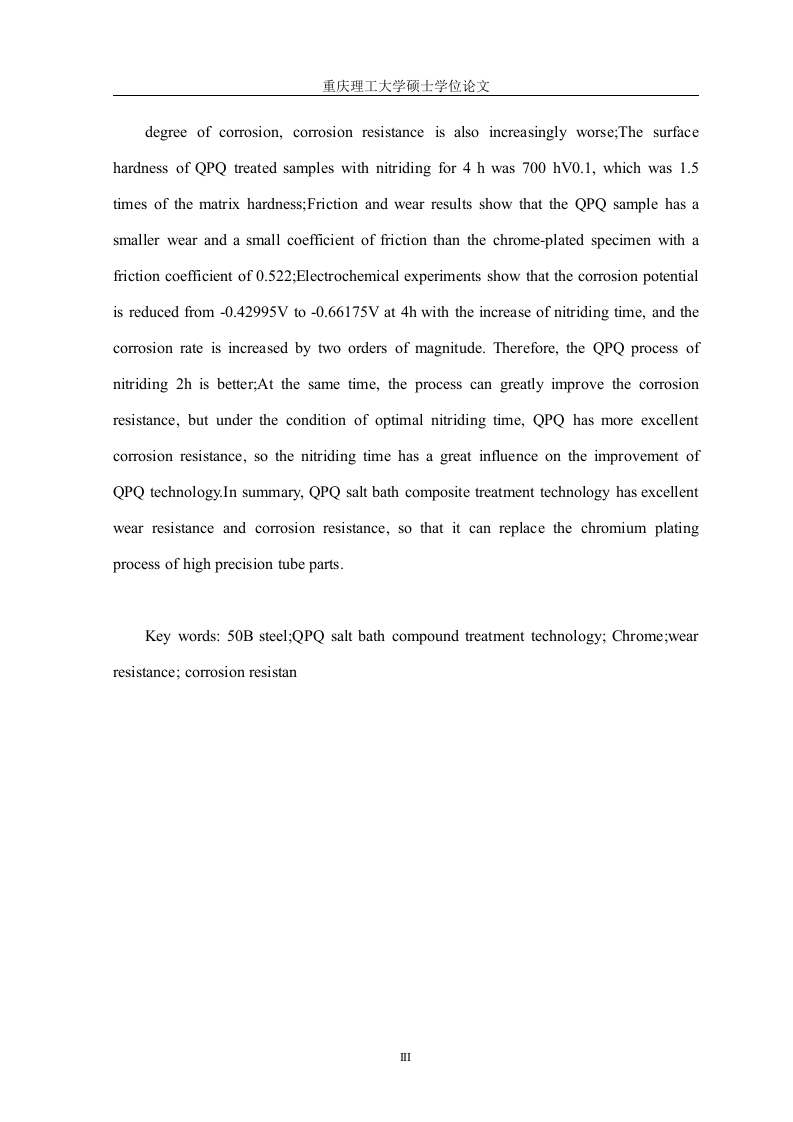

实验采用金相显微镜、维氏显微硬度计、X射线衍射（XRD）、扫描电子显微镜（SEM）及能谱仪（EDS）对改性层进行硬度梯度、相组成、微观结构和元素分析。同时通过磨损实验和电化学实验对比QPQ工艺与镀铬工艺的性能差异。研究结果表明，50B钢经QPQ处理后形成的渗层由氧化层、疏松层和化合物层三部分组成。氧化层主要成分为Fe₃O₄，该层对提升耐腐蚀性和耐磨性具有重要作用；化合物层由Fe₃N和Fe₄N构成，且随氮化时间延长，化合物层厚度逐渐增加；疏松层为多相混合的多孔区域，其厚度随氮化时间增加而加剧，对耐腐蚀性产生不利影响。

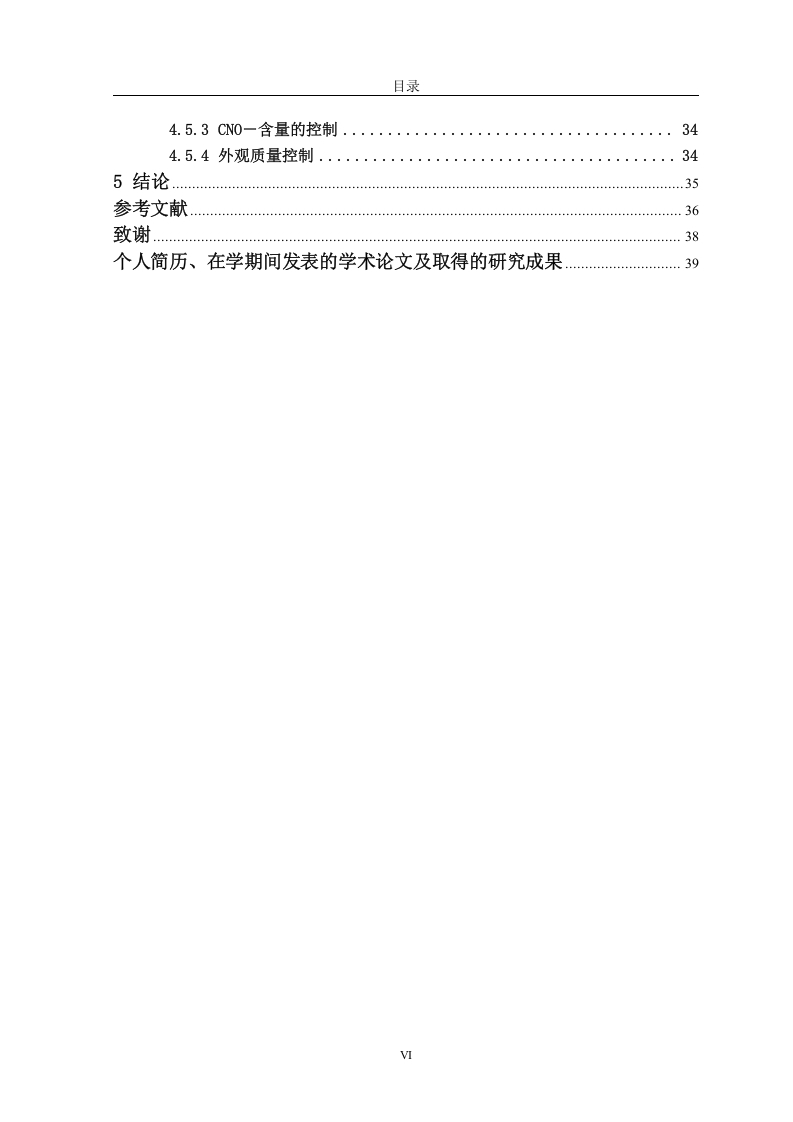

该文档属于科研论文类型，适合材料科学、表面工程、机械制造等领域的研究人员、工程师及高校相关专业师生阅读。文档可帮助读者理解QPQ技术在高精度细长管零件内壁防腐中的实际应用价值，明确不同氮化时间对渗层结构和性能的影响规律，为工艺参数优化提供数据支撑。核心结论表明：QPQ处理能显著提高50B钢的耐腐蚀性和耐磨性，但氮化时间过长会导致疏松层加重，反而降低耐腐蚀效果。因此，实际生产中需合理控制氮化时间，以平衡化合物层增厚与疏松层劣化之间的矛盾。
