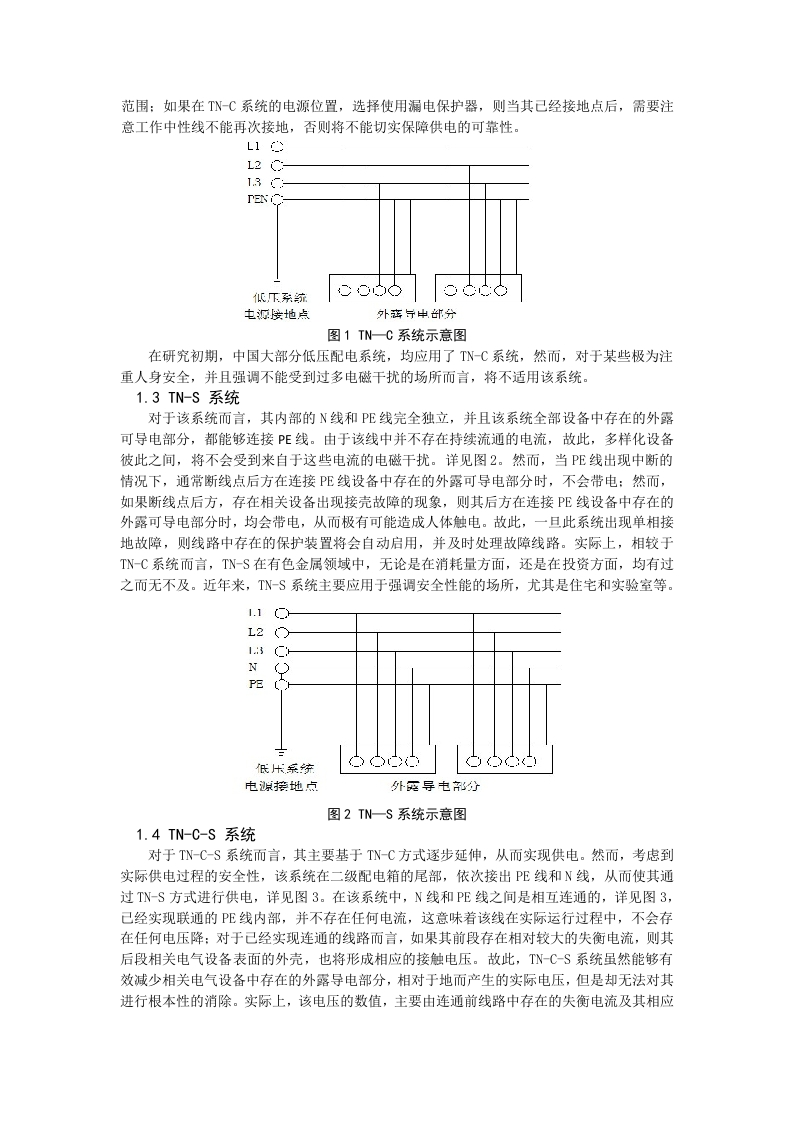

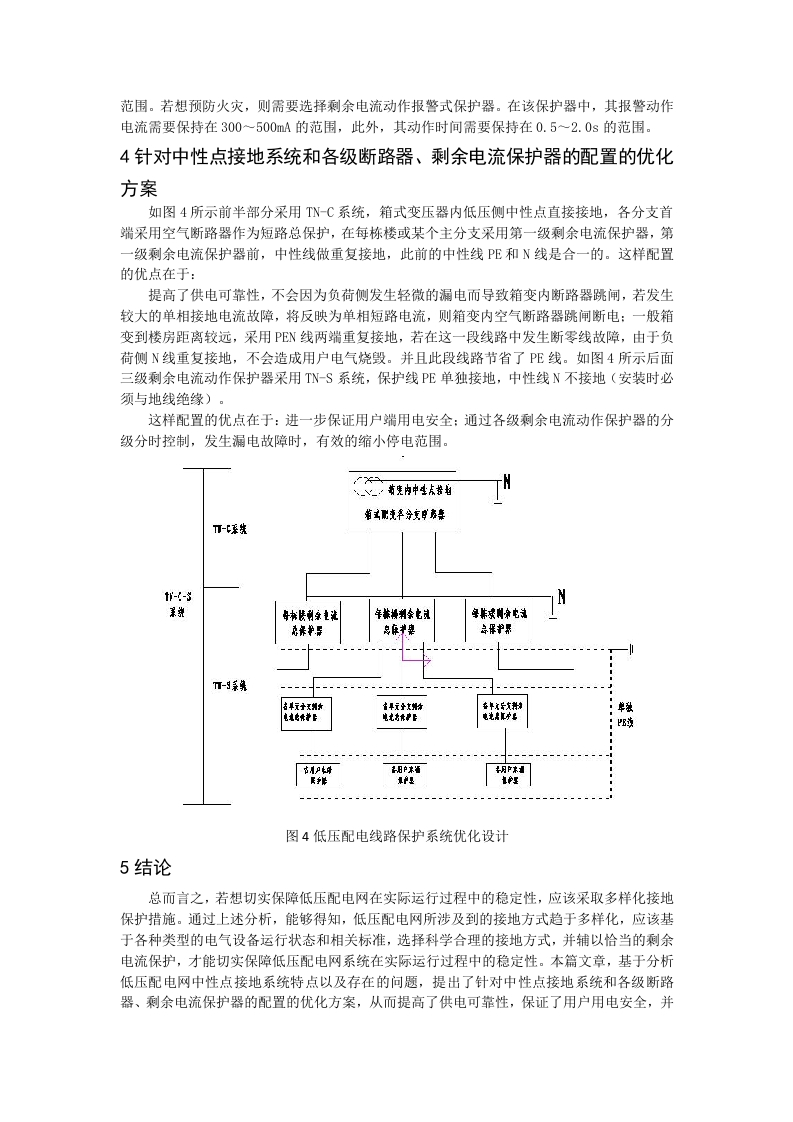

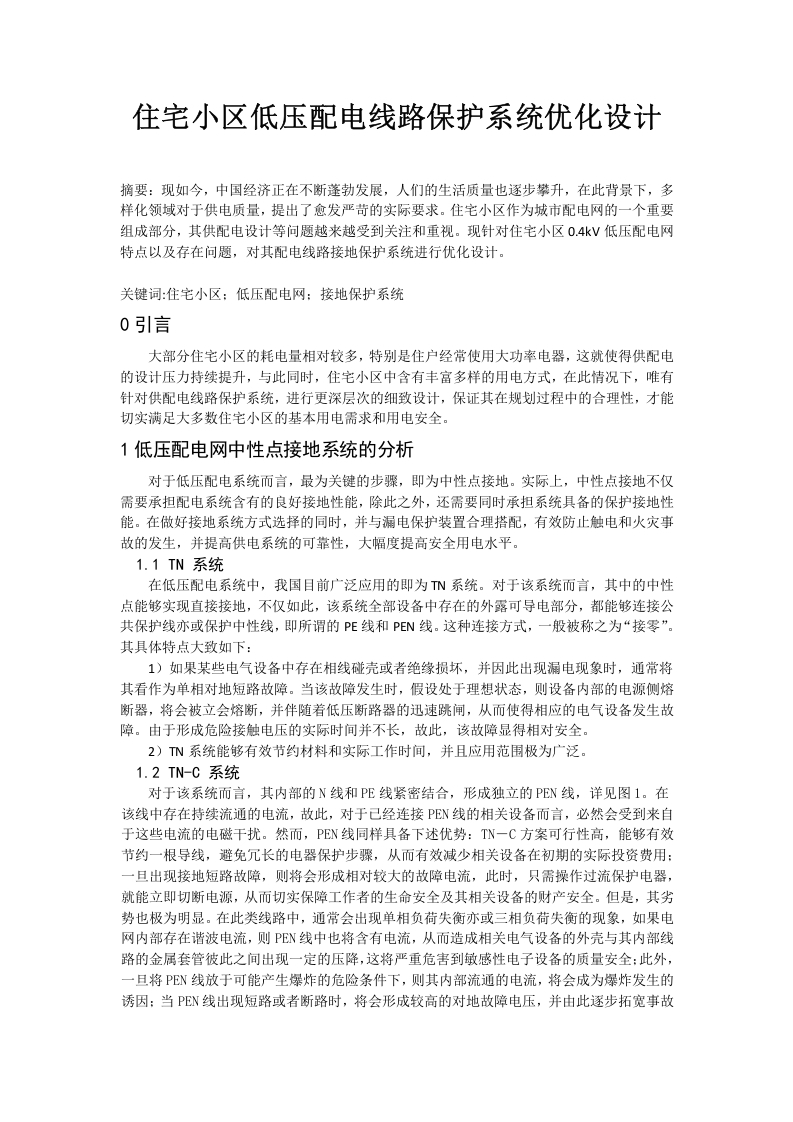

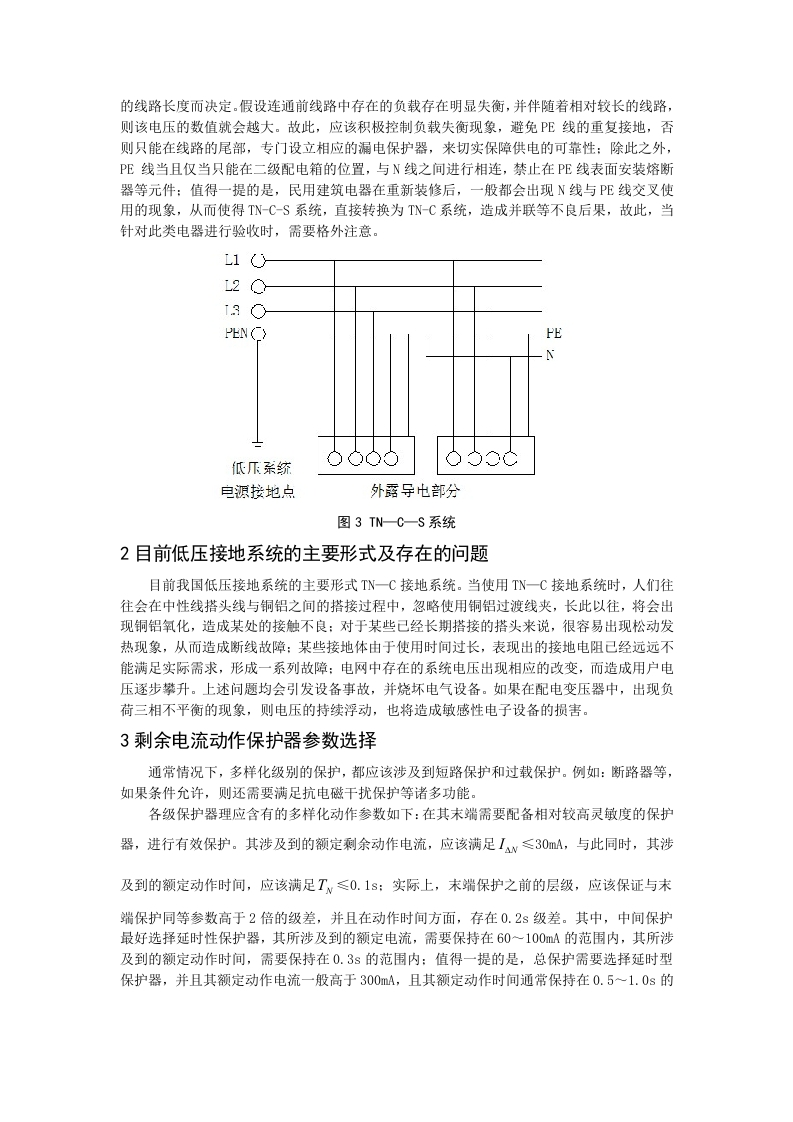

范围:如果在TNC系统的电源位置,选择使用漏电保护器,则当其己经接地点后,需要注意工作中性线不能再次接地,否则将不能切实保障供电的可靠性。L1 CL2 C13下系统屯汇践地点外在导中部分图1TNC系统示意图在研究初期,中国大部分低压配电系统,均应用了TNC系统,然而,对于某些极为注重人身安全,并且强调不能受到过多电磁干扰的场所而言,将不适用该系统。1.3TN-S系统对于该系统而言,其内部的N线和PE线完全独立,并且该系统全部设备中存在的外露可导电部分,都能够连接PE线。由于该线中并不存在持续流通的电流,故此,多样化设备彼此之间,将不会受到来自于这些电流的电磁干扰。详见图2。然而,当PE线出现中断的情况下,通常断线点后方在连接PE线设备中存在的外露可导电部分时,不会带电:然而,如果断线点后方,存在相关设备出现接壳故障的现象,则其后方在连接PE线设备中存在的外露可导电部分时,均会带电,从而极有可能造成人体触电。故此,一旦此系统出现单相接地故障,则线路中存在的保护装置将会自动启用,并及时处理故障线路。实际上,相较于TNC系统而言,TN-S在有色金属领域中,无论是在消耗量方面,还是在投资方面,均有过之而无不及。近年来,TN-S系统主要应用于强调安全性能的场所,尤其是住宅和实验室等。1.1ΓL213区PE低系统电原接地点外导电齐形仍图2TN一S系统示意图1.4TN-C-S系统对于TNC-S系统而言,其主要基于TNC方式逐步延伸,从而实现供电。然而,考虑到实际供电过程的安全性,该系统在二级配电箱的尾部,依次接出PE线和N线,从而使其通过TN-S方式进行供电,详见图3。在该系统中,N线和PE线之间是相互连通的,详见图3,已经实现联通的PE线内部,并不存在任何电流,这意味着该线在实际运行过程中,不会存在任何电压降:对于己经实现连通的线路而言,如果其前段存在相对较大的失衡电流,则其后段相关电气设备表面的外壳,也将形成相应的接触电压。故此,TNCS系统虽然能够有效减少相关电气设备中存在的外露导电部分,相对于地而产生的实际电压,但是却无法对其进行根本性的消除。实际上,该电压的数值,主要由连通前线路中存在的失衡电流及其相应
