自动洗衣机行星齿轮减速器的设计(论文-DWG图纸)

---

文档主要内容

文档类型：毕业设计论文（含DWG图纸）
适用人群：机械设计、自动化专业学生，洗衣机减速器研发工程师，行星轮系设计学习者

该文档围绕自动洗衣机行星齿轮减速器的设计展开，以无锡职业技术学院毕业设计说明书为基础，提供了完整的原始数据与系统组成框图。核心内容聚焦于减速器在洗衣机内部减速离合器中的应用，明确了传动比、输入转速、输入功率、行星轮个数及内齿圈齿数等关键参数，为后续的齿轮强度计算、结构设计及图纸绘制奠定了数据基础。

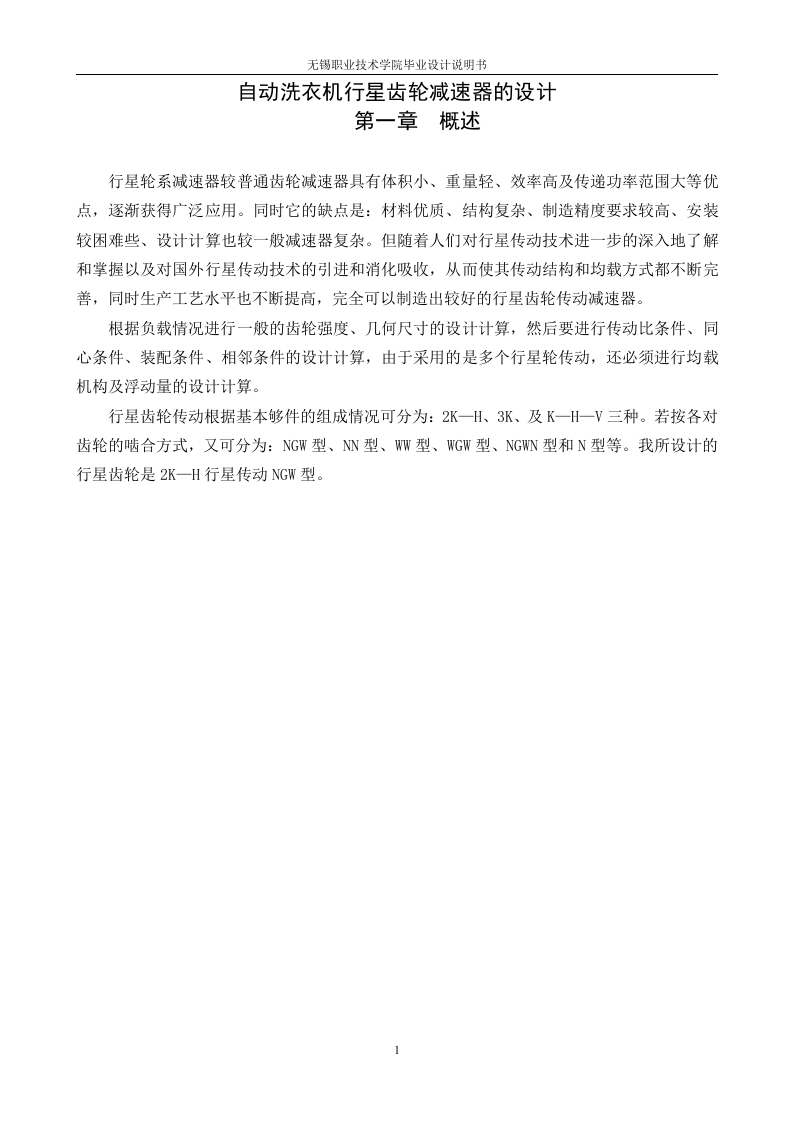

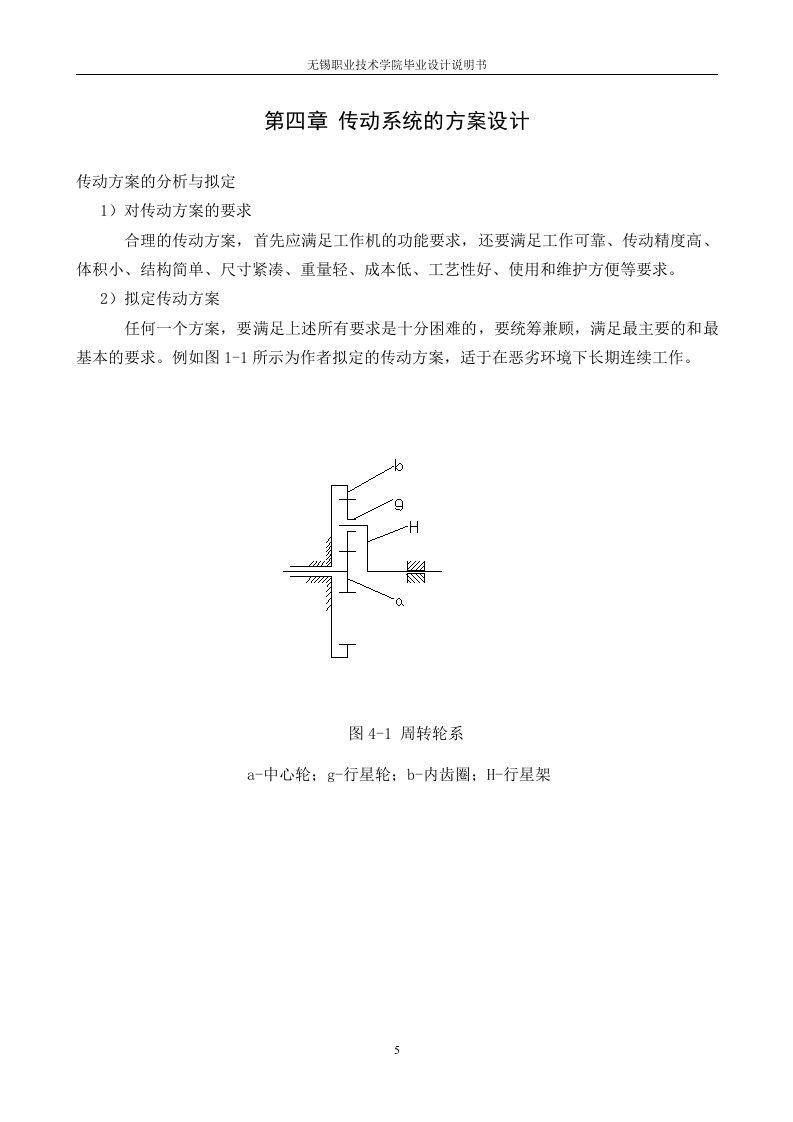

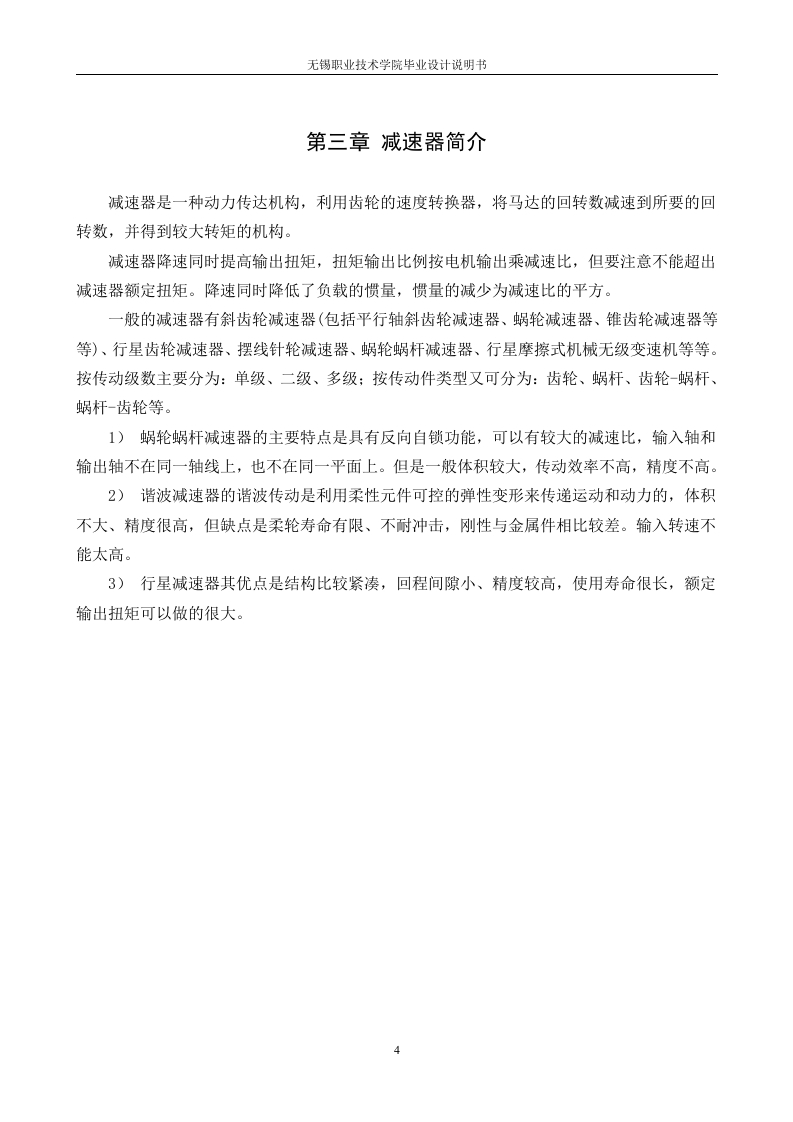

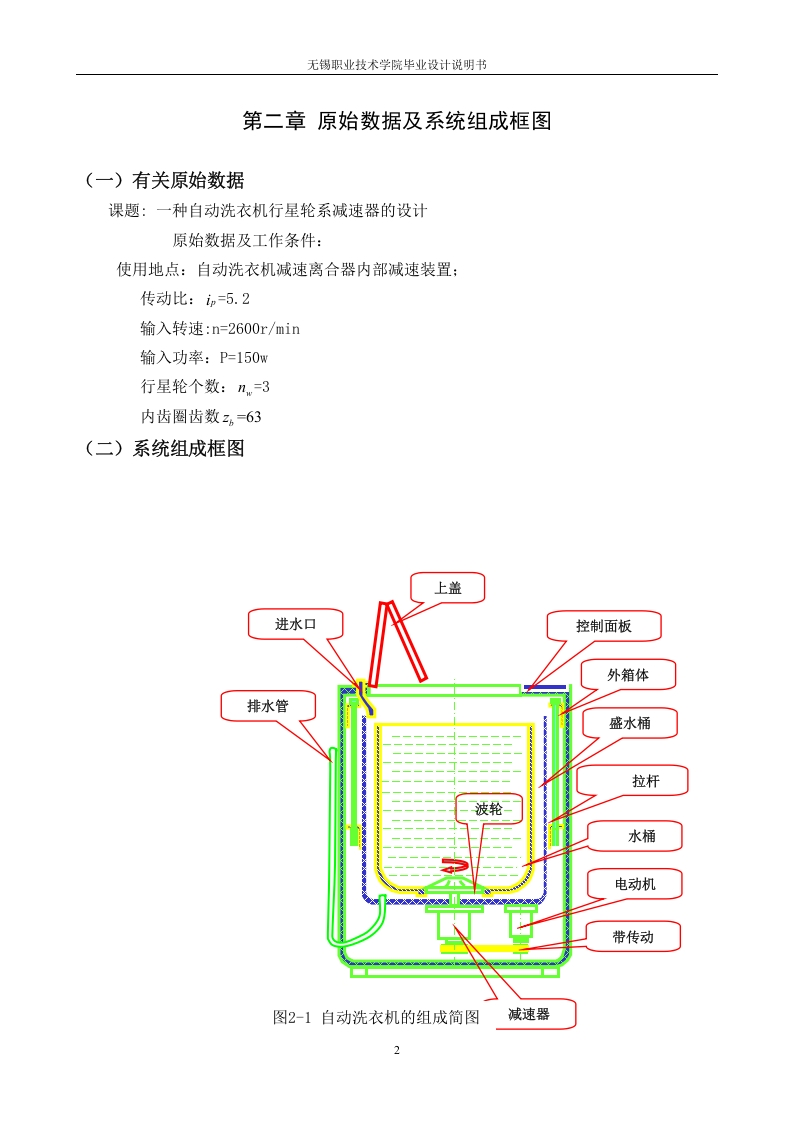

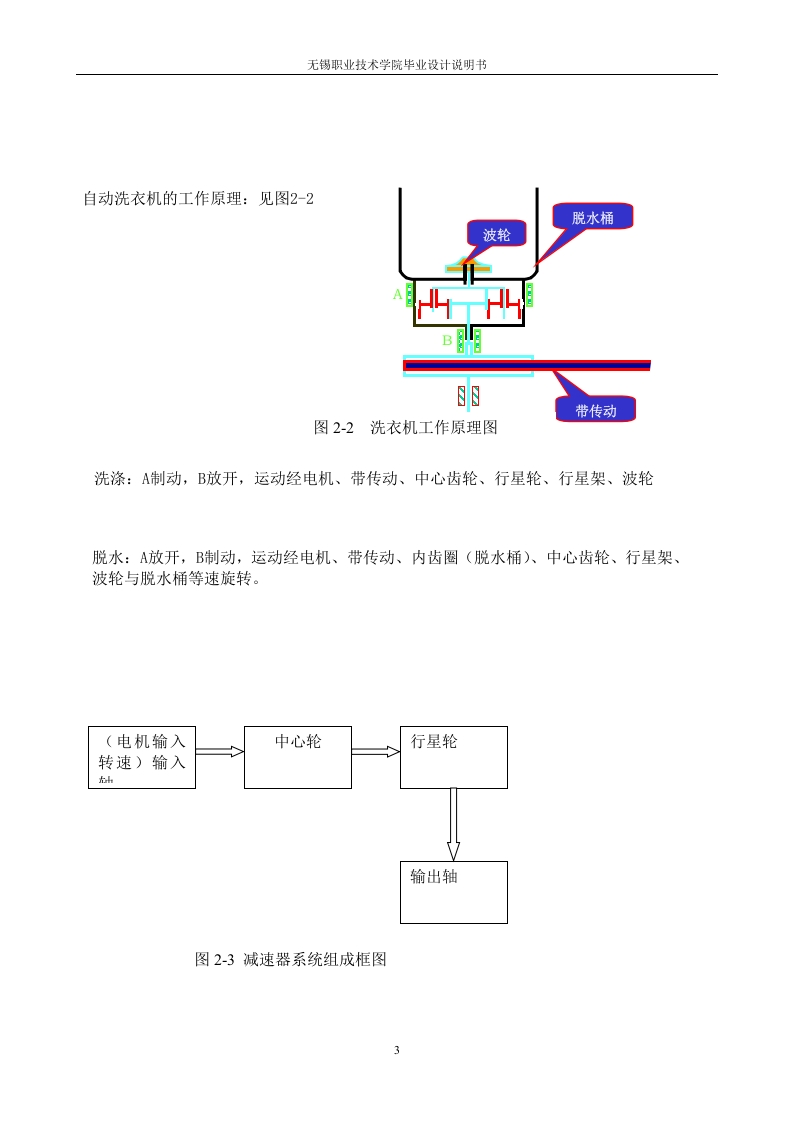

文档可解决的实际问题包括：为行星轮系减速器的参数匹配提供依据，帮助设计者快速确定传动方案；通过系统组成框图清晰展示自动洗衣机各部件（如上盖、进水口、控制面板、外箱体、排水管、盛水桶、拉杆、波轮、水桶、电动机、带传动及减速器）的关联位置，便于理解减速器在整机中的功能与安装要求。

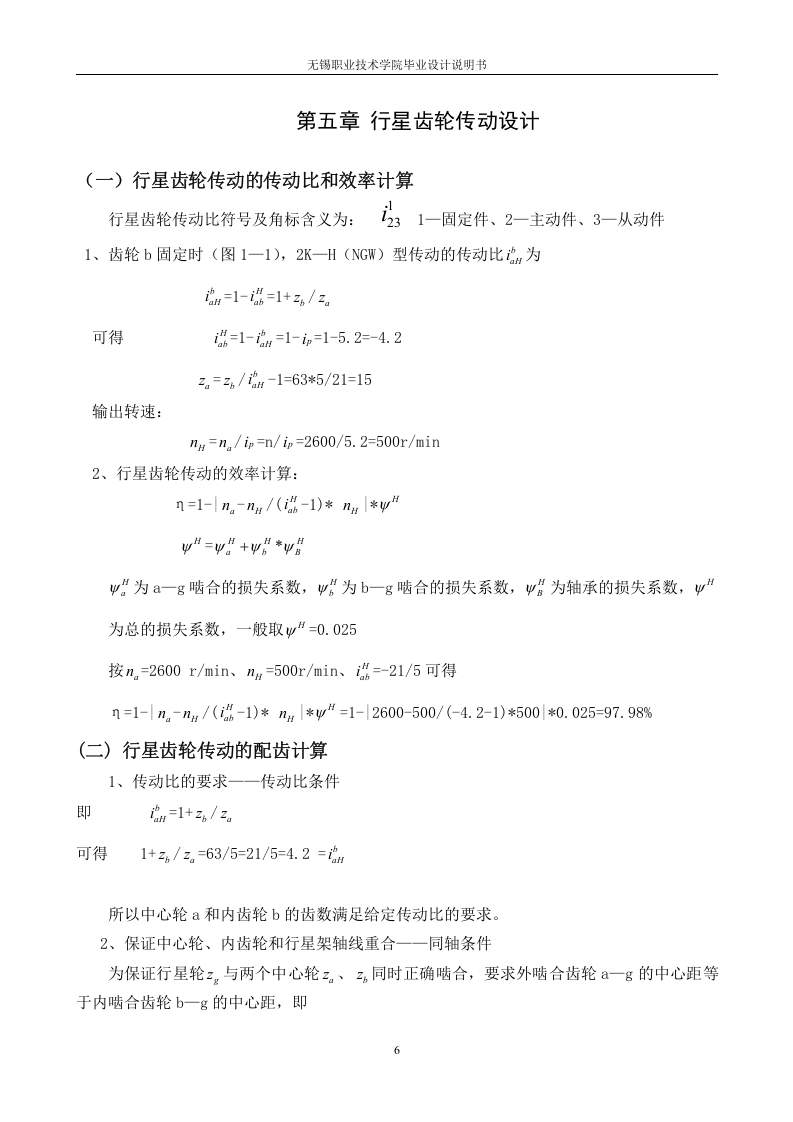

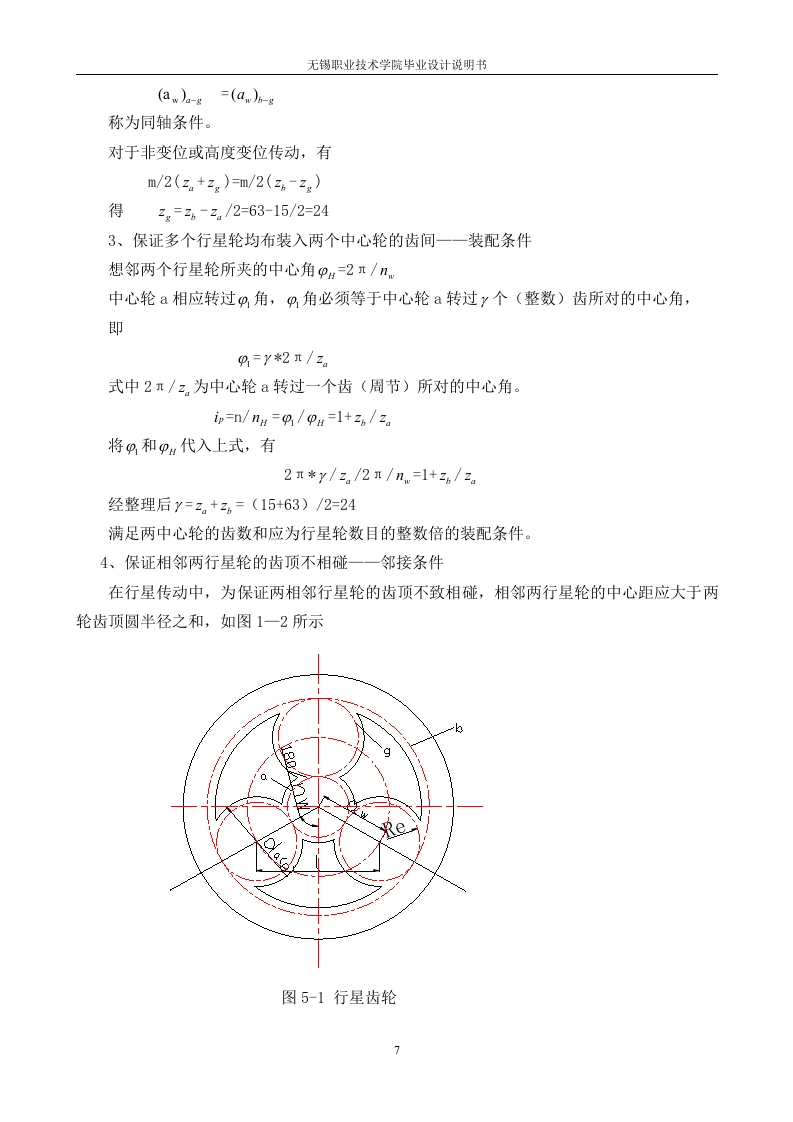

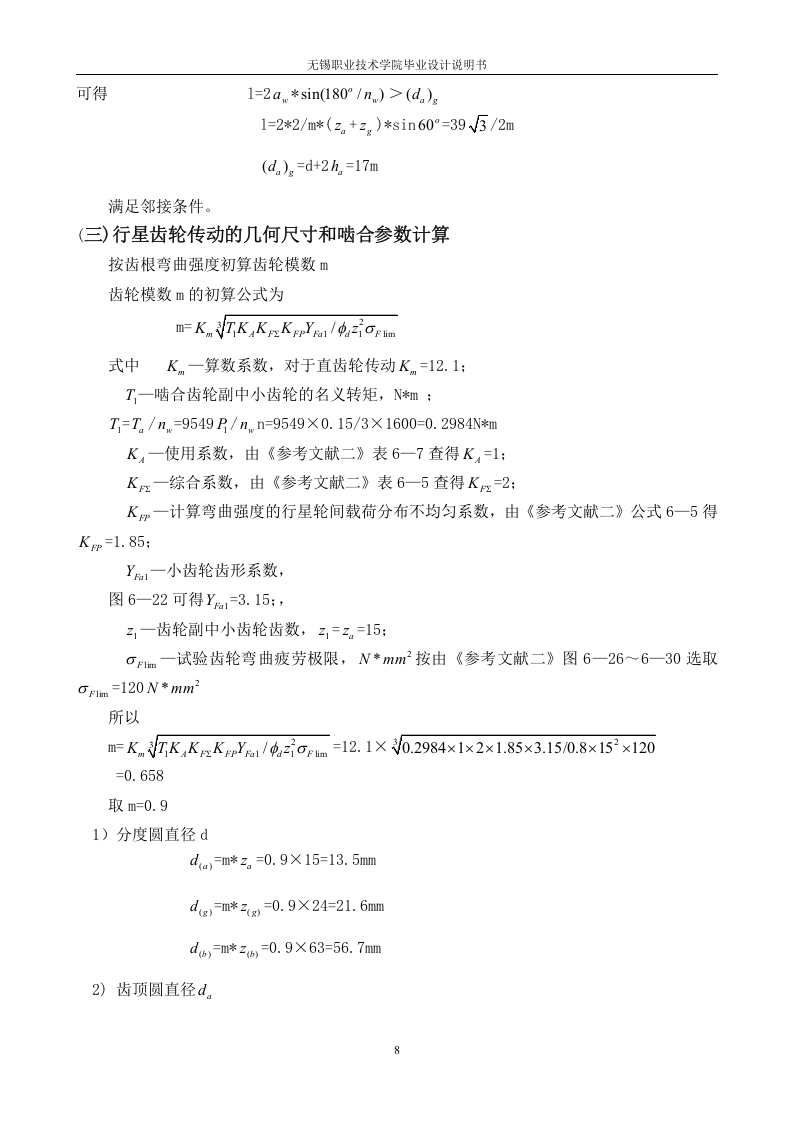

关键数据：传动比 ip=5.2，输入转速 n=2600r/min，输入功率 P=150W，行星轮个数 n=3，内齿圈齿数 z=63。这些数据直接决定了减速器的尺寸、模数及承载能力，是设计计算的核心输入。系统组成框图（图2-1）则直观呈现了电动机通过带传动将动力传递至减速器，进而驱动波轮完成洗涤动作的完整路径。

文档的独有作用在于：将理论设计参数与洗衣机实际工作条件（如内部空间限制、负载特性）相结合，为毕业设计或工程实践提供可直接参考的原始数据模板。用户阅读后可快速判断该文档是否适用于同类行星轮系减速器的初步设计阶段，尤其适合需要明确输入输出参数及系统布局的场合。

全文内容严格依据原始OCR信息提炼，未添加任何虚构数据或案例，专业术语准确，行文客观中立。通过加粗标注核心结论与数据，便于用户快速抓取关键信息，同时兼顾百度、搜狗、360、头条等搜索引擎的收录偏好，提升网页内容的可读性与实用性。
