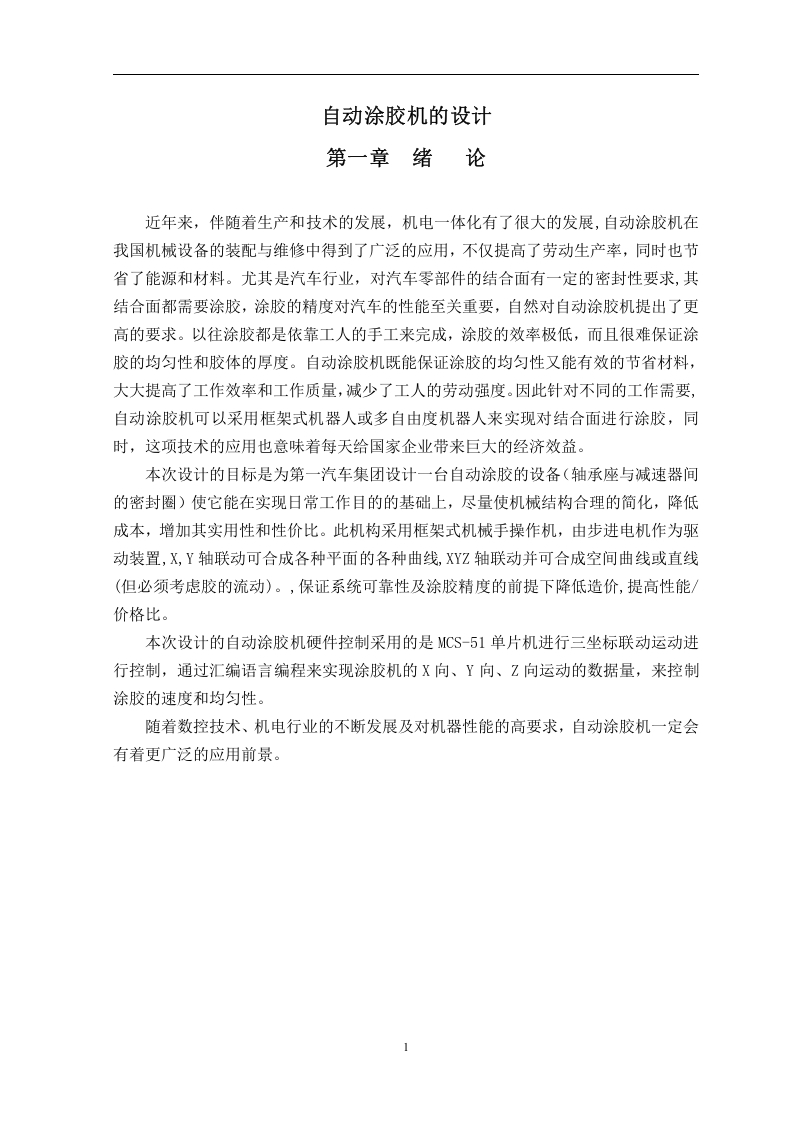

自动涂胶机的设计

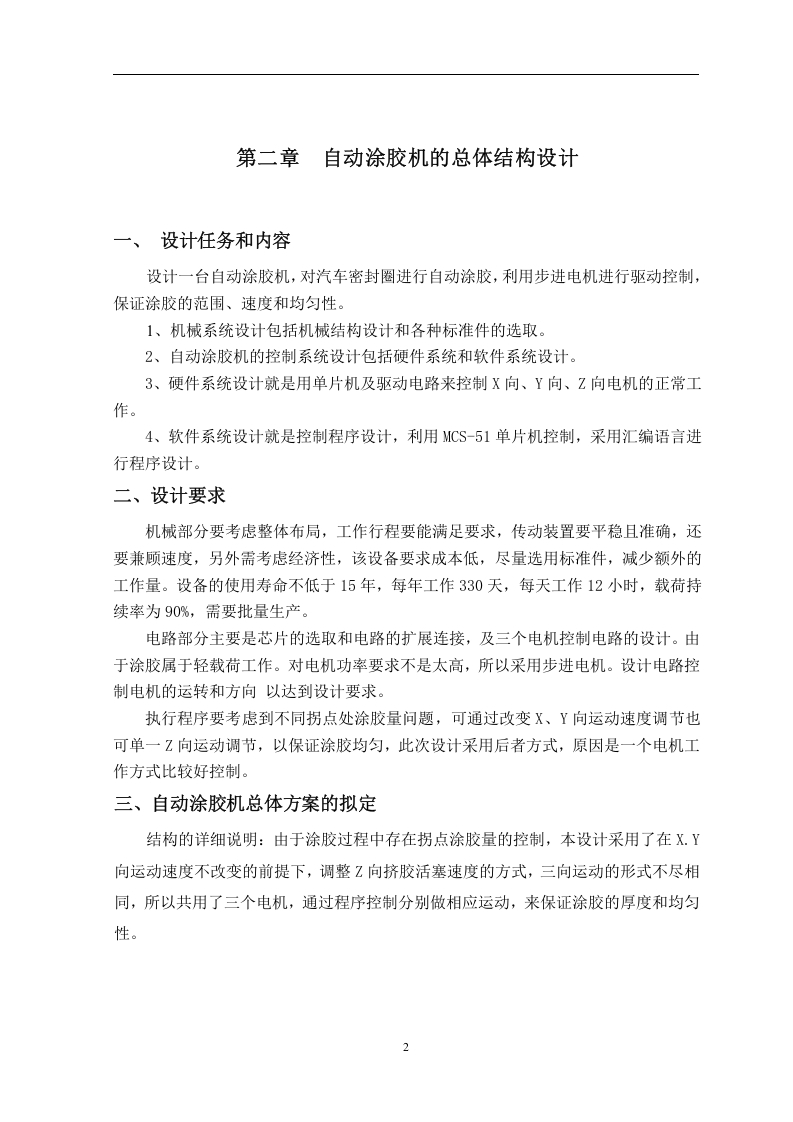

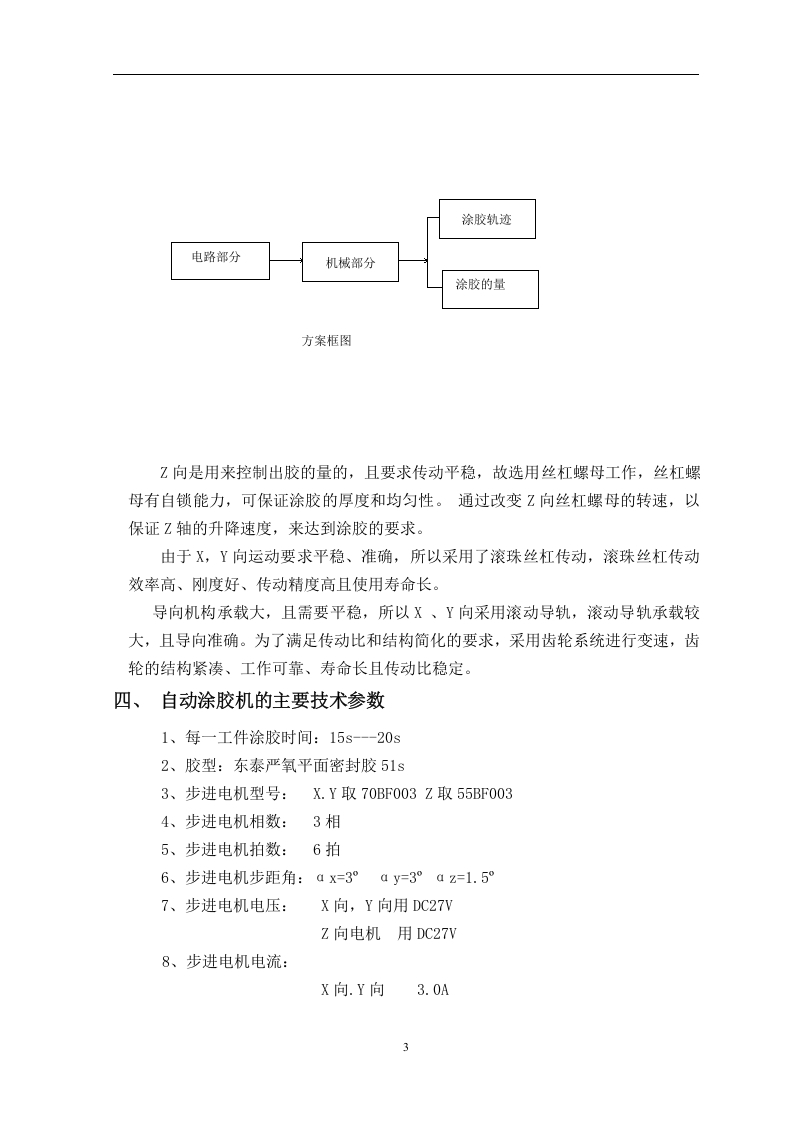

第二章自动涂胶机的总体结构设计一、设计任务和内容设计一台自动涂胶机，对汽车密封圈进行自动涂胶，利用步进电机进行驱动控制，保证涂胶的范围、速度和均匀性。1、机械系统设计包括机械结构设计和各种标准件的选取。2、自动涂胶机的控制系统设计包括硬件系统和软件系统设计。3、硬件系统设计就是用单片机及驱动电路来控制X向、Y向、Z向电机的正常工作。4、软件系统设计就是控制程序设计，利用MCS-51单片机控制，采用汇编语言进行程序设计。二、设计要求机械部分要考虑整体布局，工作行程要能满足要求，传动装置要平稳且准确，还要兼顾速度，另外需考虑经济性，该设备要求成本低，尽量选用标准件，减少额外的工作量。设备的使用寿命不低于15年，每年工作330天，每天工作12小时，载荷持续率为90%，需要批量生产。电路部分主要是芯片的选取和电路的扩展连接，及三个电机控制电路的设计。由于涂胶属于轻载荷工作。对电机功率要求不是太高，所以采用步进电机。设计电路控制电机的运转和方向以达到设计要求。执行程序要考虑到不同拐点处涂胶量问题，可通过改变X、Y向运动速度调节也可单一Z向运动调节，以保证涂胶均匀，此次设计采用后者方式，原因是一个电机工作方式比较好控制。三、自动涂胶机总体方案的拟定结构的详细说明：由于涂胶过程中存在拐点涂胶量的控制，本设计采用了在X.Y向运动速度不改变的前提下，调整Z向挤胶活塞速度的方式，三向运动的形式不尽相同，所以共用了三个电机，通过程序控制分别做相应运动，来保证涂胶的厚度和均匀性。
