智能电风扇控制系统的设计

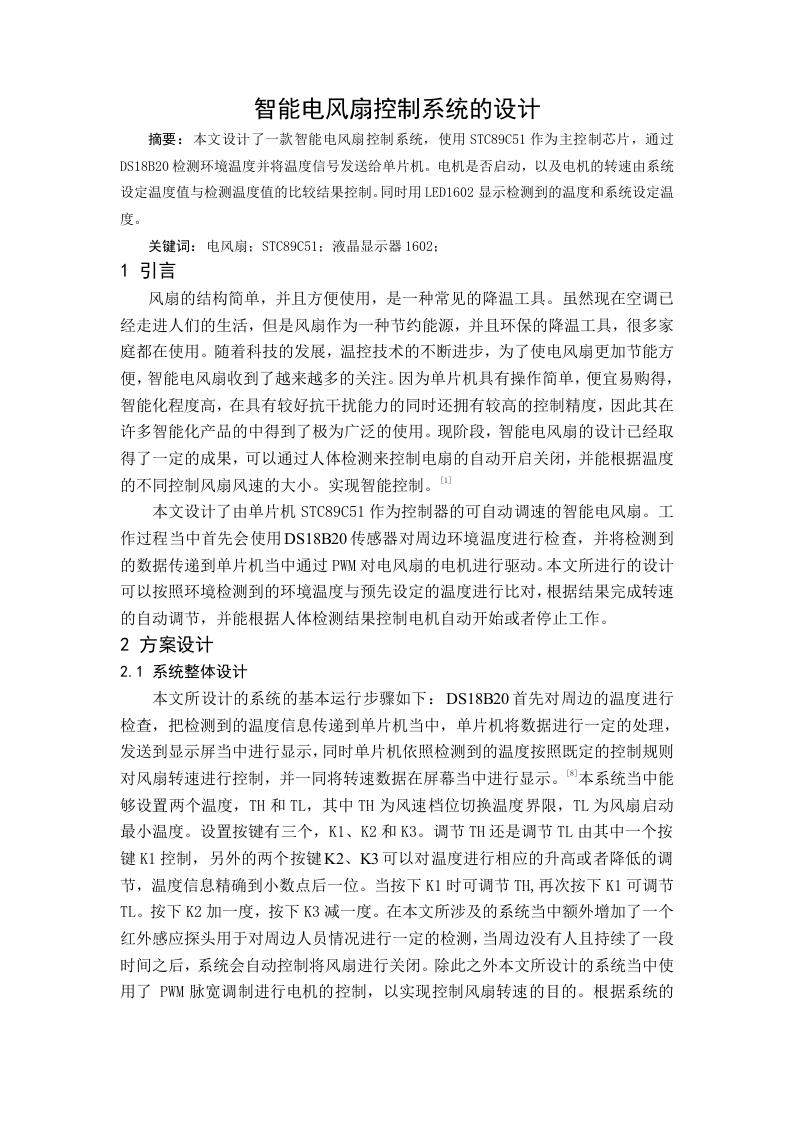

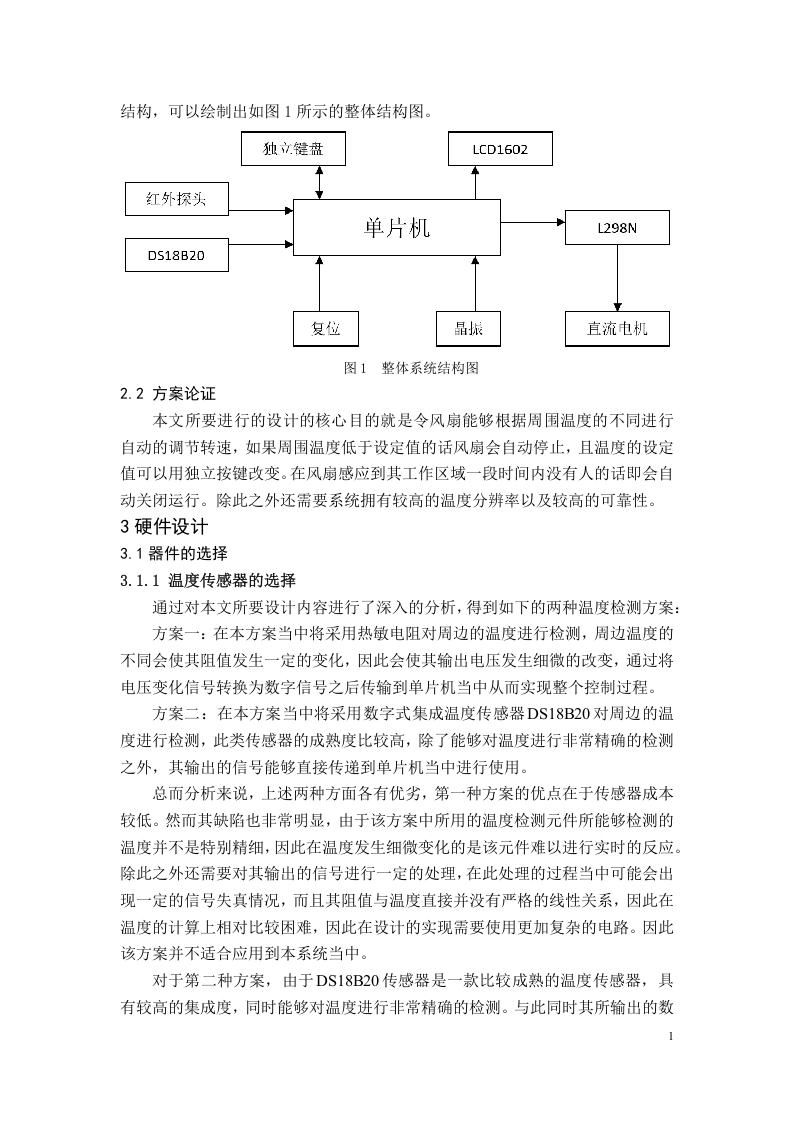

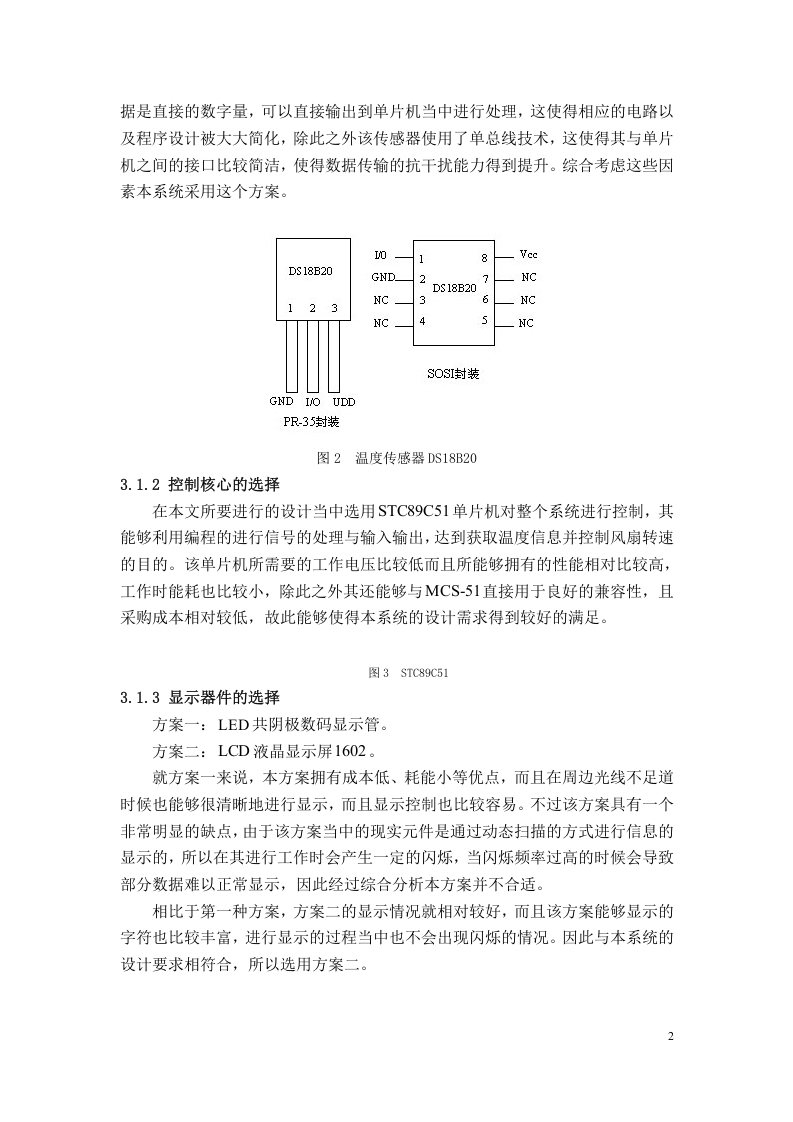

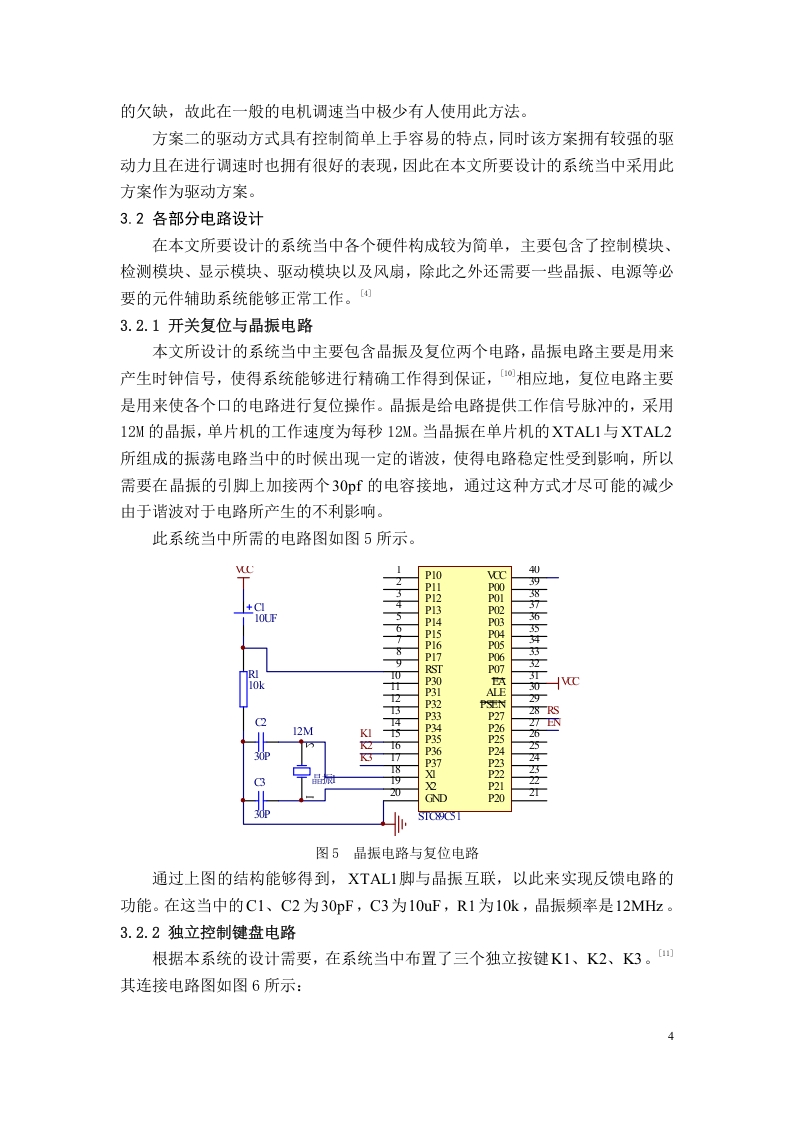

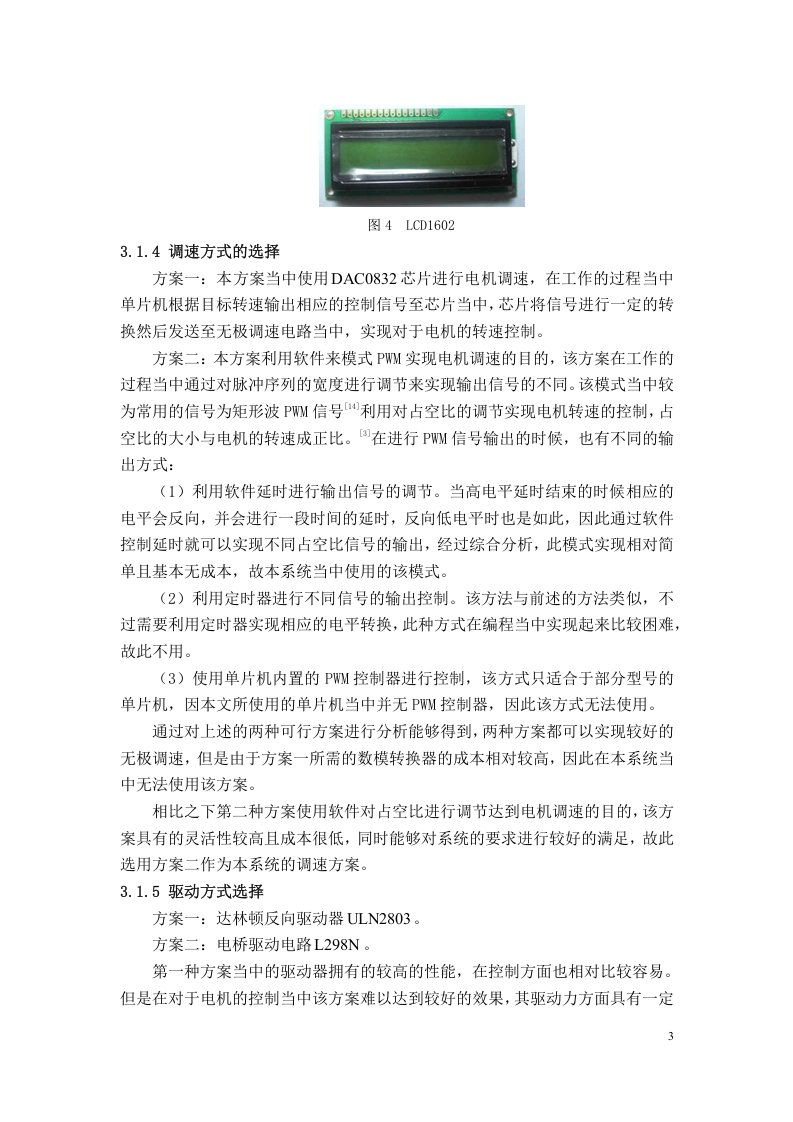

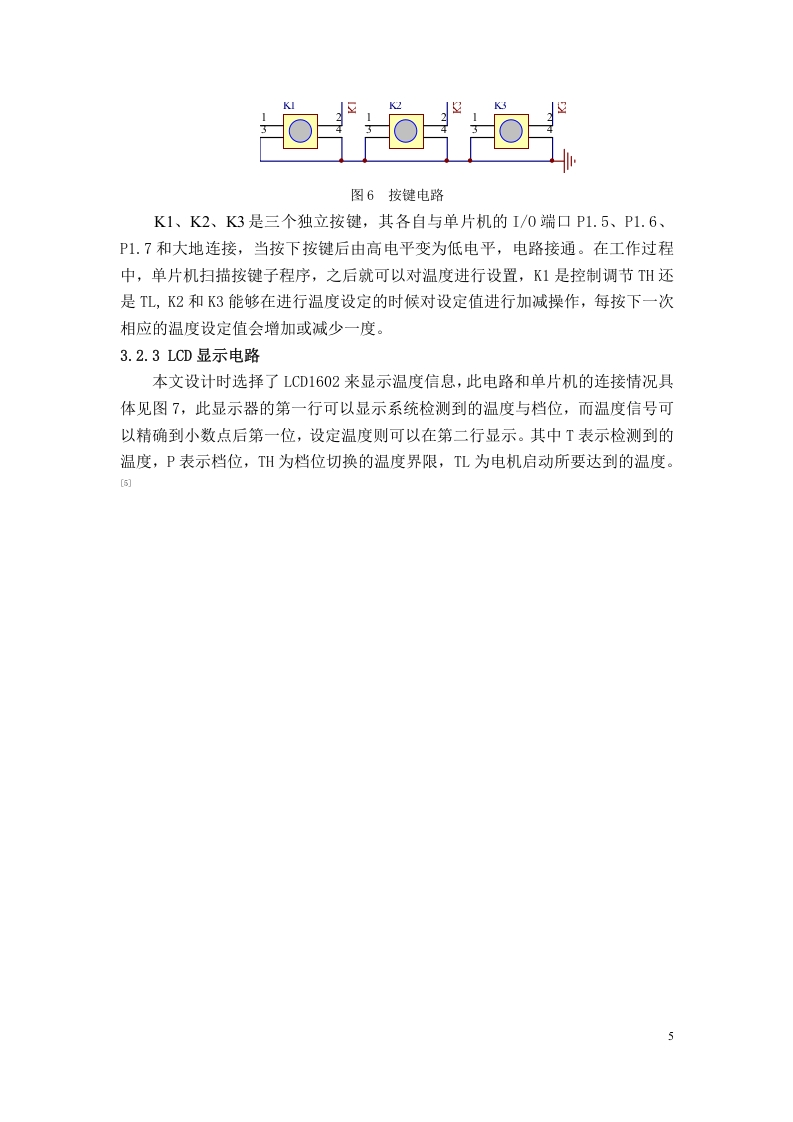

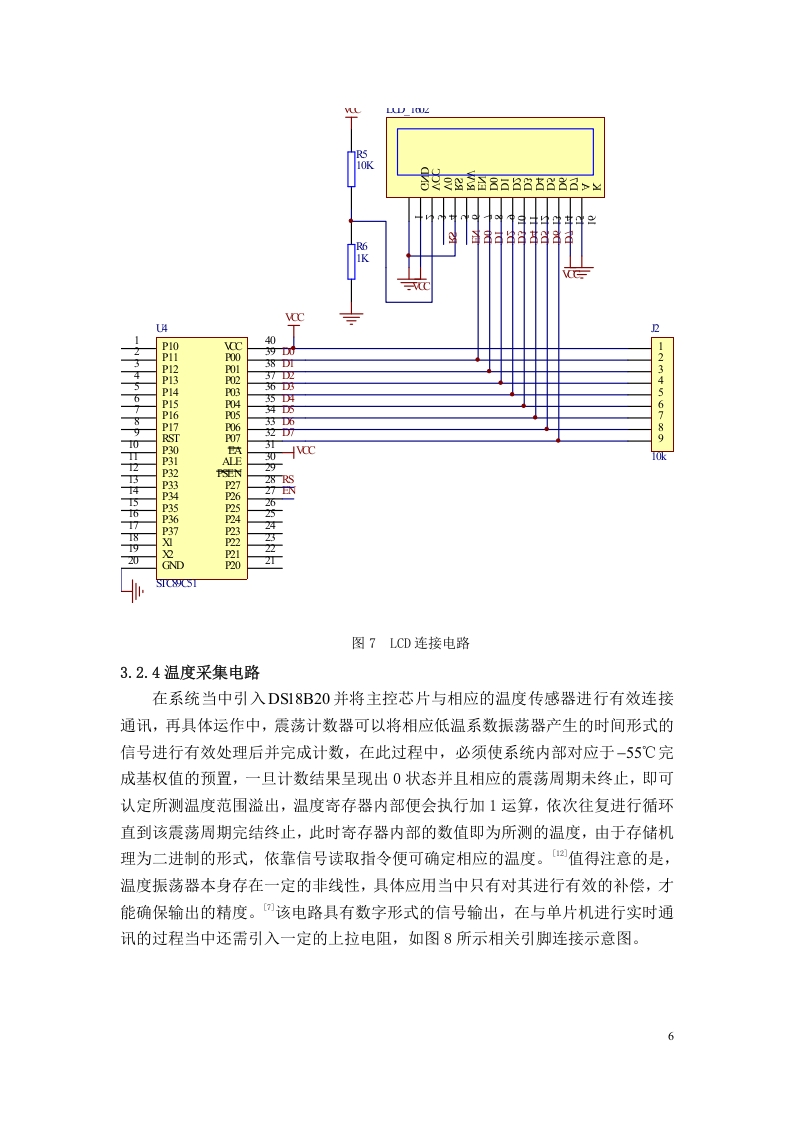

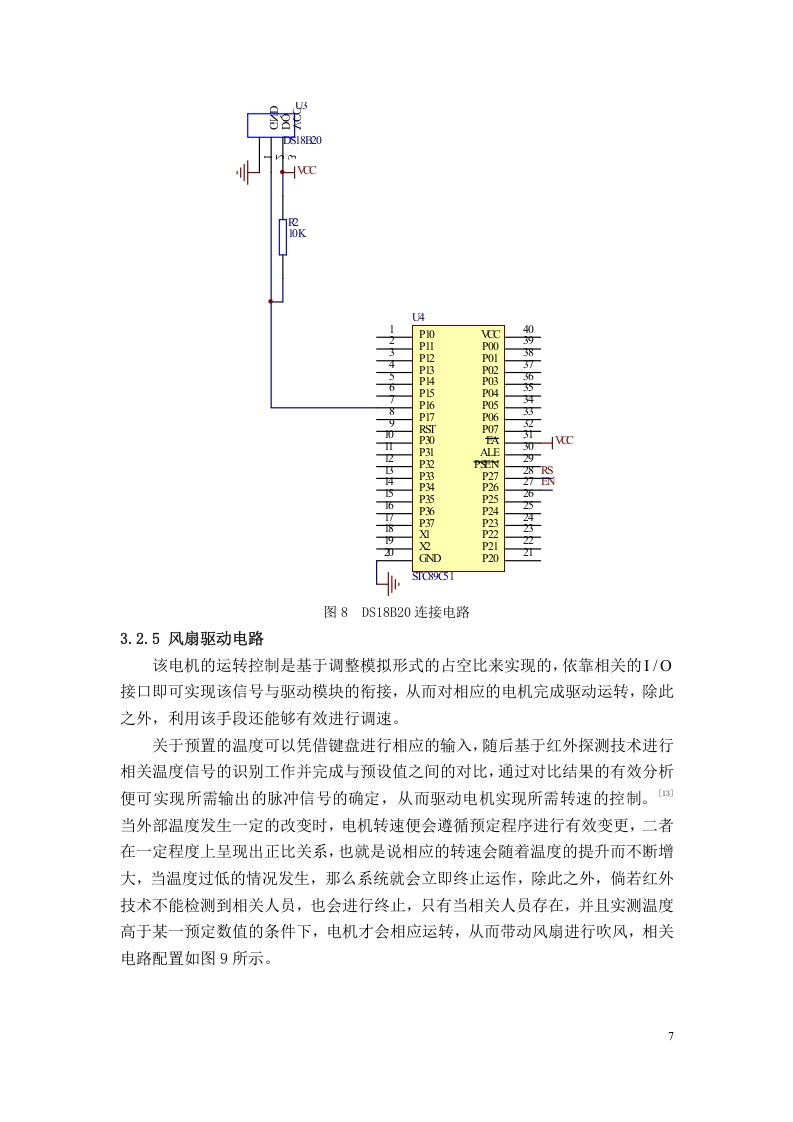

结构，可以绘制出如图1所示的整体结构图。独立键盘LCD1602红外探头单片机L298NDS18B20复位晶振直流电机图1整体系统结构图2.2方案论证本文所要进行的设计的核心目的就是令风扇能够根据周围温度的不同进行自动的调节转速，如果周围温度低于设定值的话风扇会自动停止，且温度的设定值可以用独立按键改变。在风扇感应到其工作区域一段时间内没有人的话即会自动关闭运行。除此之外还需要系统拥有较高的温度分辨率以及较高的可靠性。3硬件设计3.1器件的选择3.1.1温度传感器的选择通过对本文所要设计内容进行了深入的分析，得到如下的两种温度检测方案：方案一：在本方案当中将采用热敏电阻对周边的温度进行检测，周边温度的不同会使其阻值发生一定的变化，因此会使其输出电压发生细微的改变，通过将电压变化信号转换为数字信号之后传输到单片机当中从而实现整个控制过程。方案二：在本方案当中将采用数字式集成温度传感器DS18B20对周边的温度进行检测，此类传感器的成熟度比较高，除了能够对温度进行非常精确的检测之外，其输出的信号能够直接传递到单片机当中进行使用。总而分析来说，上述两种方面各有优劣，第一种方案的优点在于传感器成本较低。然而其缺陷也非常明显，由于该方案中所用的温度检测元件所能够检测的温度并不是特别精细，因此在温度发生细微变化的是该元件难以进行实时的反应。除此之外还需要对其输出的信号进行一定的处理，在此处理的过程当中可能会出现一定的信号失真情况，而且其阻值与温度直接并没有严格的线性关系，因此在温度的计算上相对比较困难，因此在设计的实现需要使用更加复杂的电路。因此该方案并不适合应用到本系统当中。对于第二种方案，由于DS18B20传感器是一款比较成熟的温度传感器，具有较高的集成度，同时能够对温度进行非常精确的检测。与此同时其所输出的数
