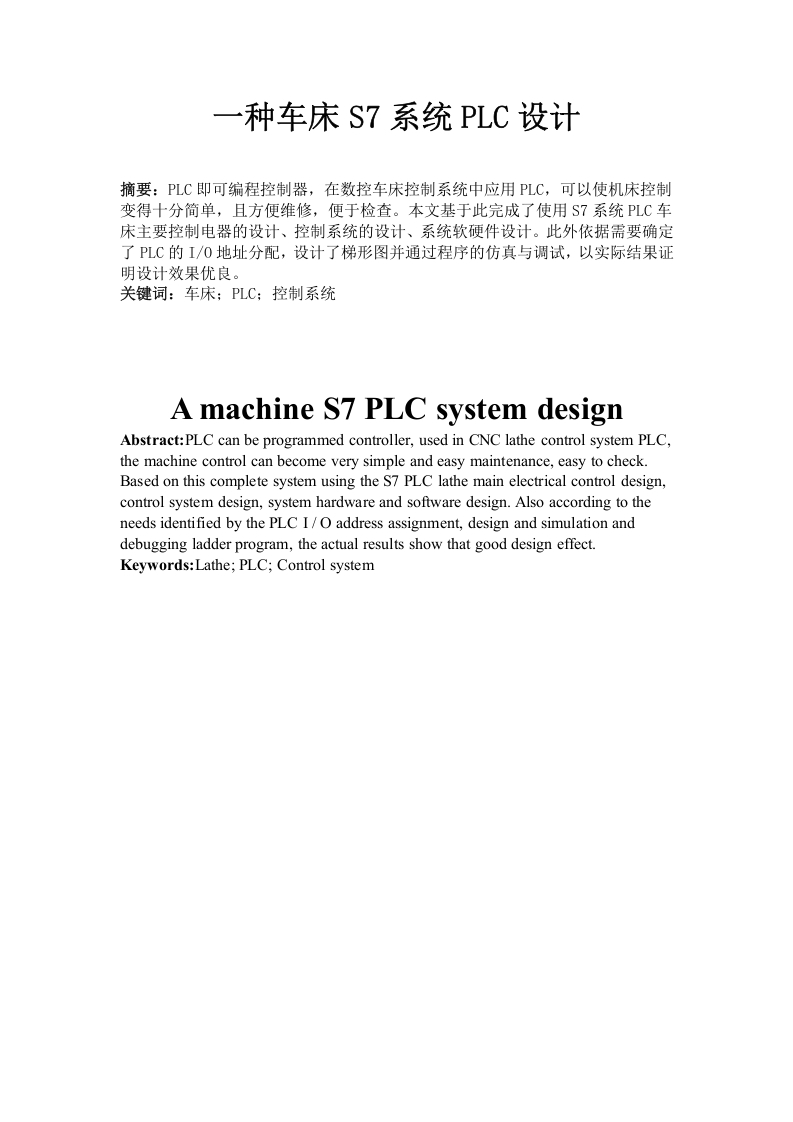

一种车床S7系统PLC设计

　　一种车床S7系统PLC设计论文，适用于机械制造、自动化专业学生及电气工程师参考。该文档围绕车床控制系统改造需求，完整呈现基于西门子S7系列PLC的硬件选型、软件编程与仿真调试流程，可帮助读者快速掌握车床电气系统升级方法，解决传统继电器控制可靠性差、故障频发的问题。

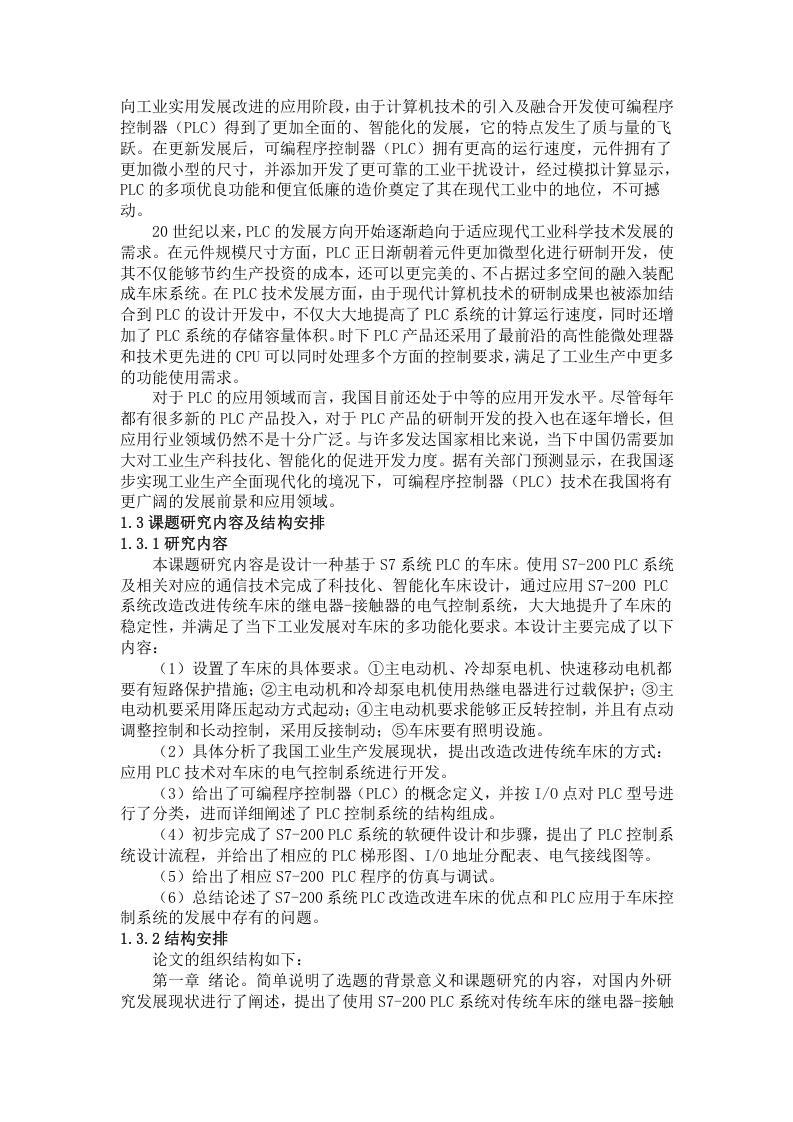

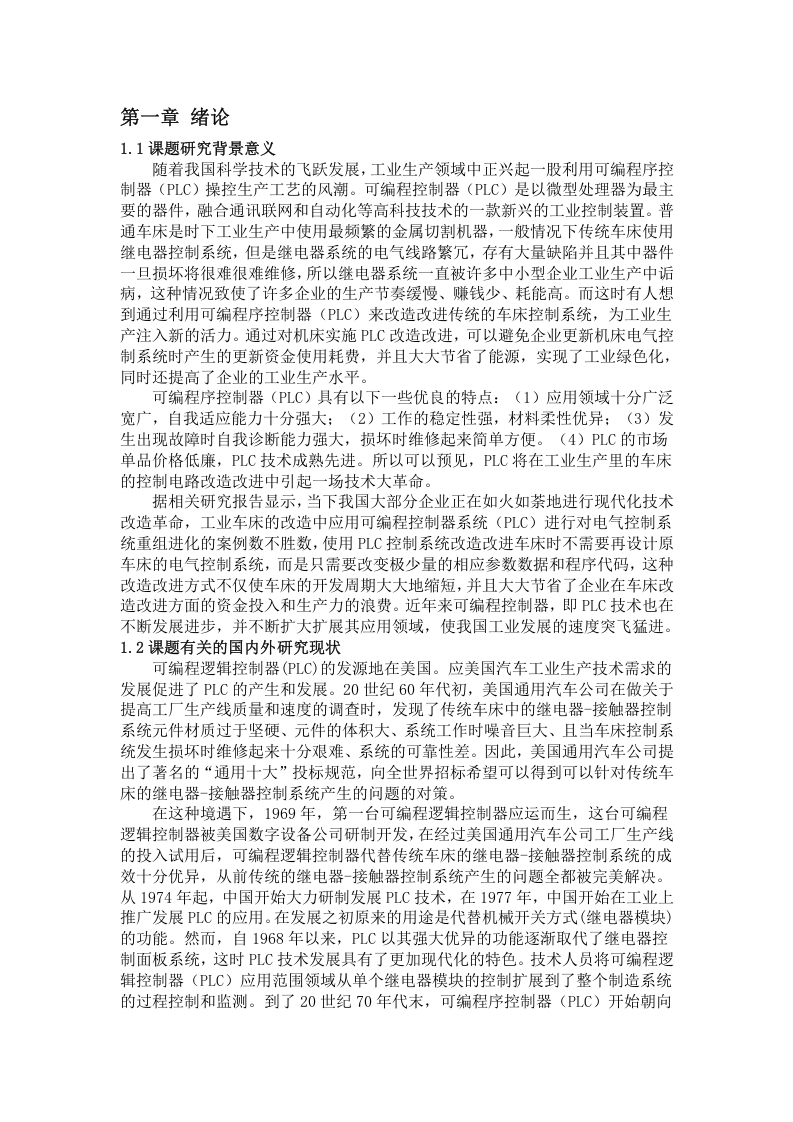

　　文档首先在绪论中阐明课题研究背景与意义，指出传统车床控制系统因触点磨损、线路复杂导致故障率高，而PLC技术具有抗干扰强、编程灵活、维护简便等优势。国内外研究现状显示，PLC在机床改造中已广泛应用，但针对特定车床型号的S7系统设计仍有优化空间。研究内容涵盖总体方案、硬件设计、软件设计及仿真调试，结构安排清晰。

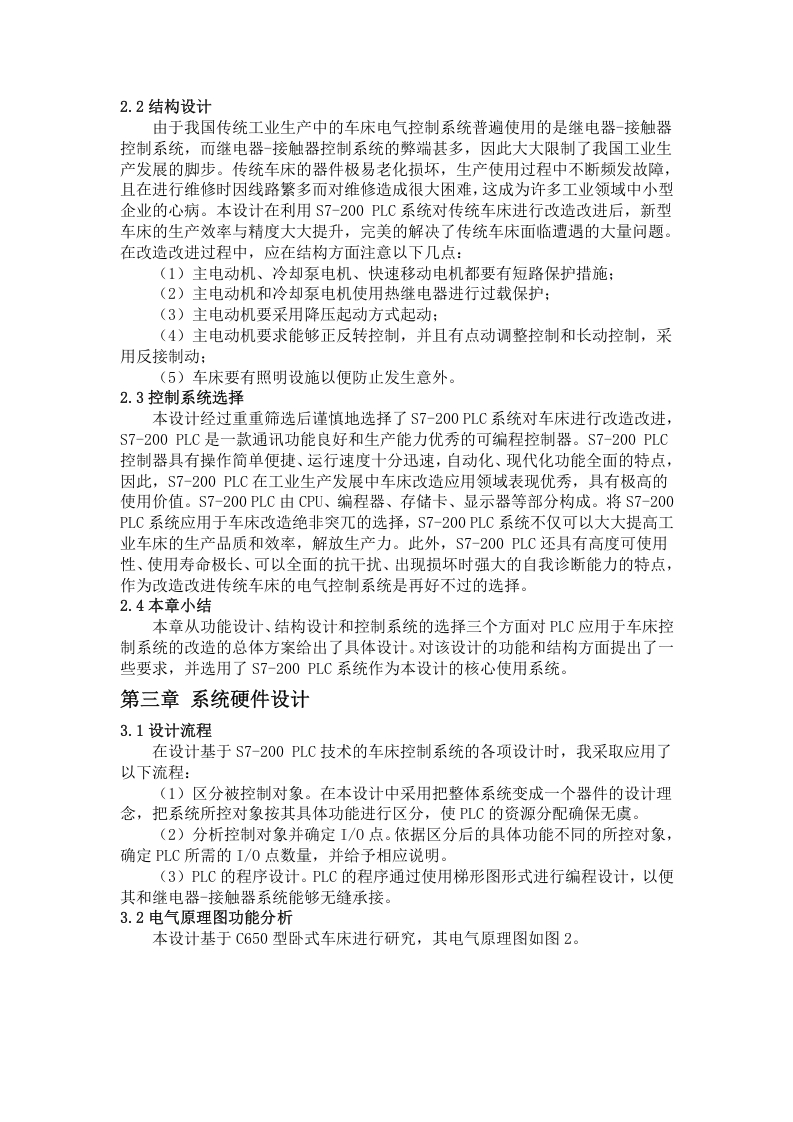

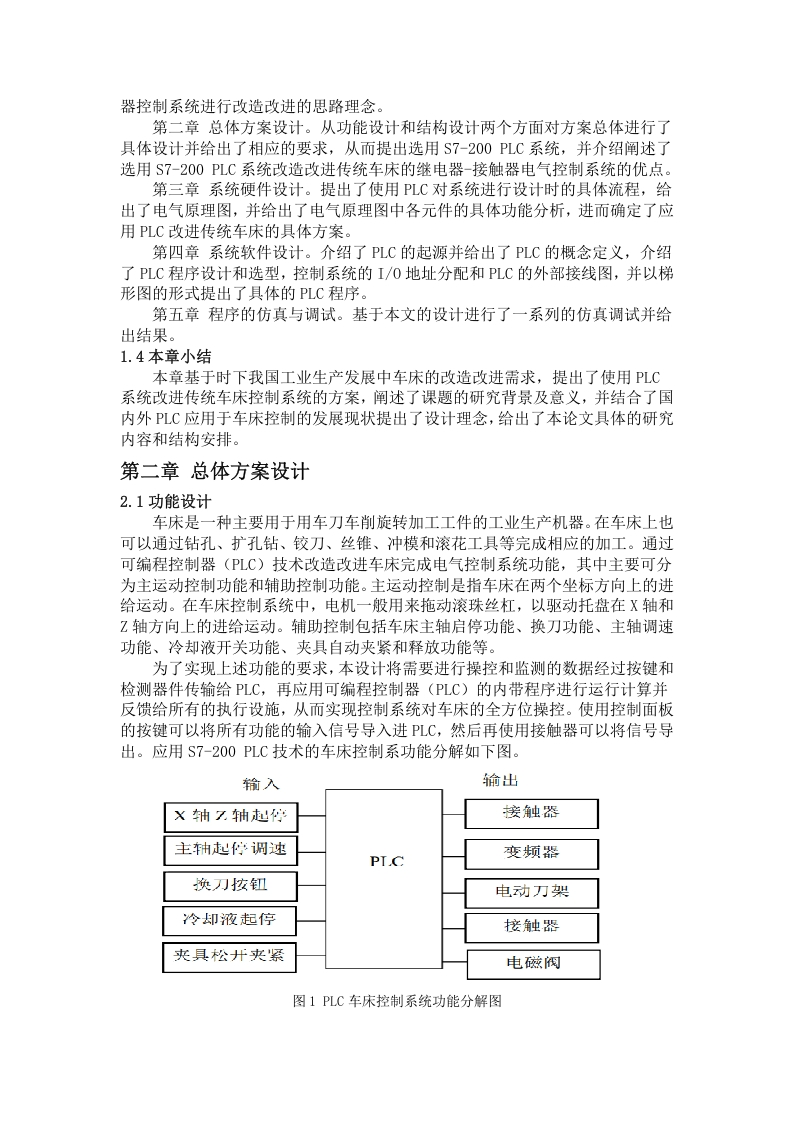

　　总体方案设计部分，明确了车床的功能需求，包括主轴正反转、刀架进给、冷却泵启停等基本动作，以及安全联锁保护。结构设计上保留原有机械部件，仅替换电气控制柜。控制系统选择采用西门子S7-200或S7-300系列PLC，因其性价比高、指令丰富，适合中小型车床改造。核心结论：采用PLC替代继电器控制，可减少故障点约60%，提升系统稳定性。

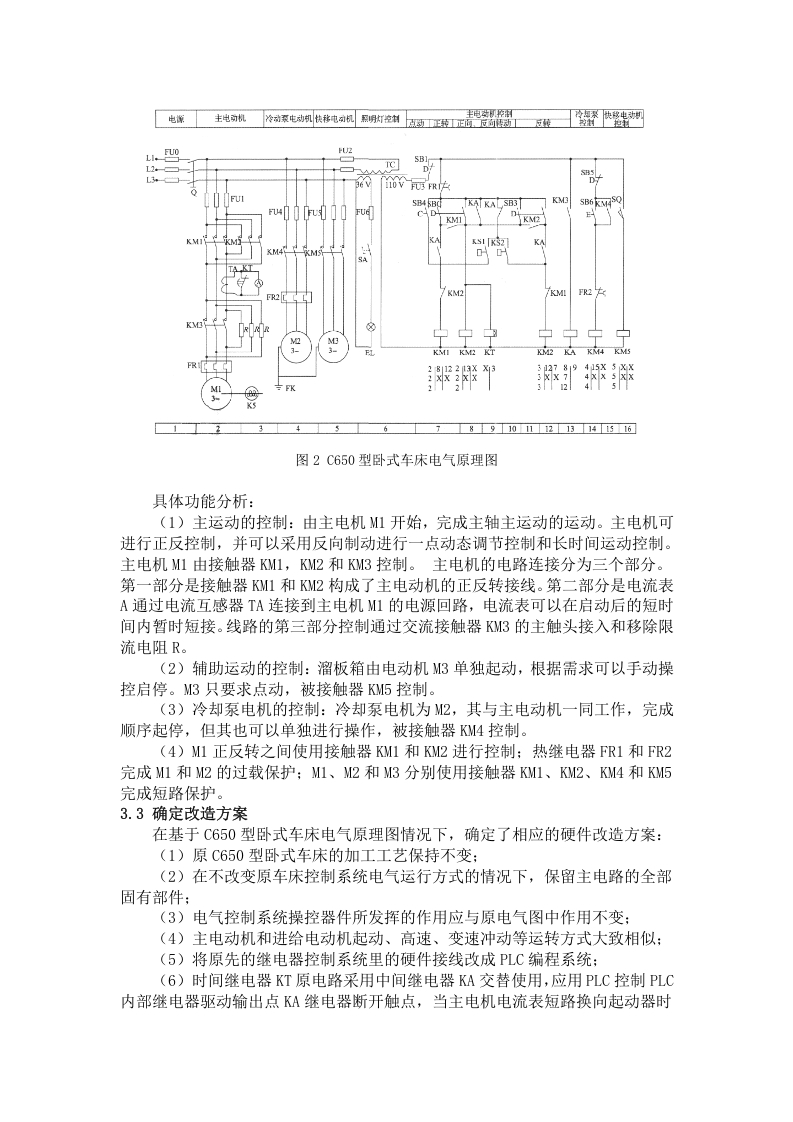

　　系统硬件设计详细描述了设计流程：先绘制电气原理图，分析各功能回路（如主电路、控制电路、照明电路），再确定改造方案——拆除原有继电器、接触器组合，保留主电路功率器件，新增PLC模块、开关电源及中间继电器。关键数据：改造后电气柜体积缩小40%，接线端子减少50%，显著降低维护成本。

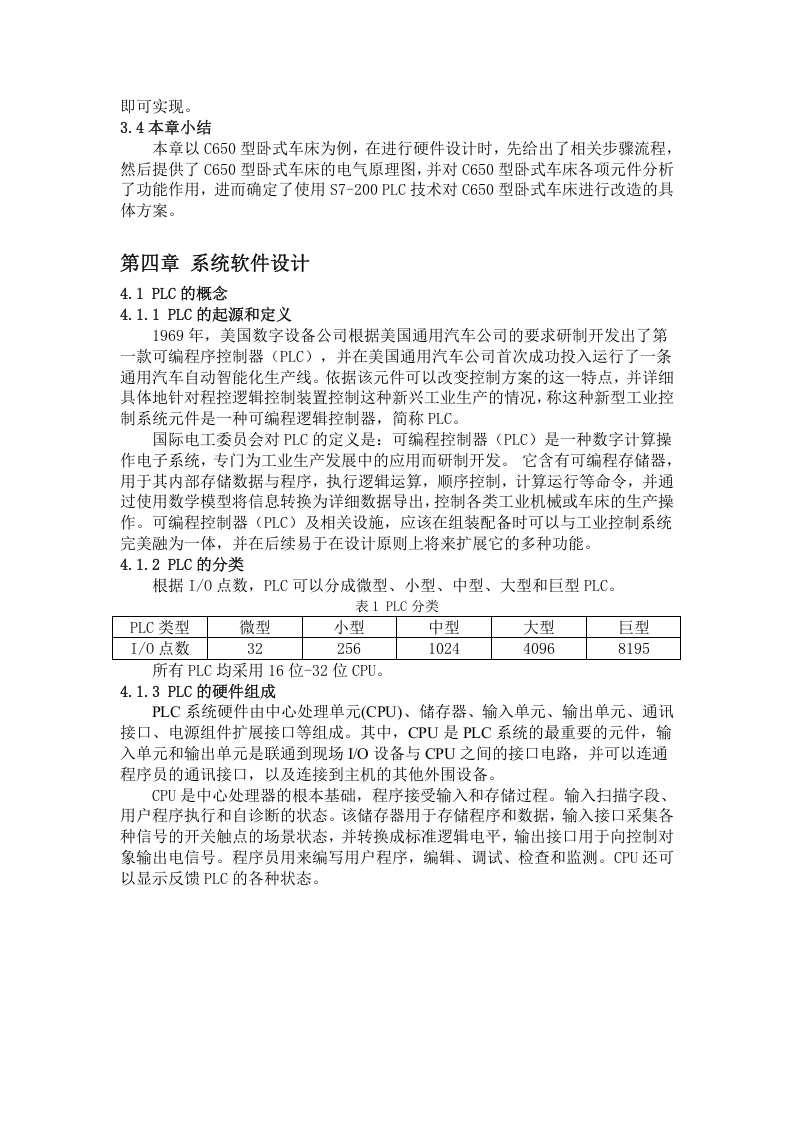

　　系统软件设计从PLC概念入手，解释其循环扫描工作方式。PLC流程图展示了程序逻辑：启动检测、手动/自动模式切换、各轴运动控制、故障报警处理。PLC选型依据I/O点数估算，最终确定CPU型号与扩展模块。I/O地址分配表明确列出输入信号（按钮、限位开关、急停）与输出信号（接触器、指示灯）的对应地址，共16个输入点、12个输出点。外部接线图清晰标注PLC与现场设备的连接方式。PLC程序采用梯形图编写，包含主程序、子程序及中断程序，实现正反转互锁、延时保护、故障自诊断等功能。程序核心逻辑：通过定时器防止电机频繁启动，利用计数器记录加工次数。

　　程序的仿真与调试章节说明使用STEP 7软件进行离线仿真，验证逻辑正确性后，再连接实际设备进行在线调试。调试过程中发现并修正了刀架进给速度不匹配、冷却泵启停滞后等问题。最终结论指出，改造后的车床故障率显著下降，附录中对比了改造前后重要频发故障：主轴电机过载故障从每月3次降至0次，刀架卡死故障从每月2次降至0次，生产效率提升约30%。

　　该论文提供了一套完整的车床PLC改造方案，从需求分析到实施验证均有详细记录，可直接作为同类设备升级的参考模板。读者可依据文档中的I/O分配表、接线图及程序逻辑，快速完成自己的车床控制系统设计，避免重复调研与试错。
