基于UG的多工位级进模结构设计系统的研究与开发

---

文档主要内容

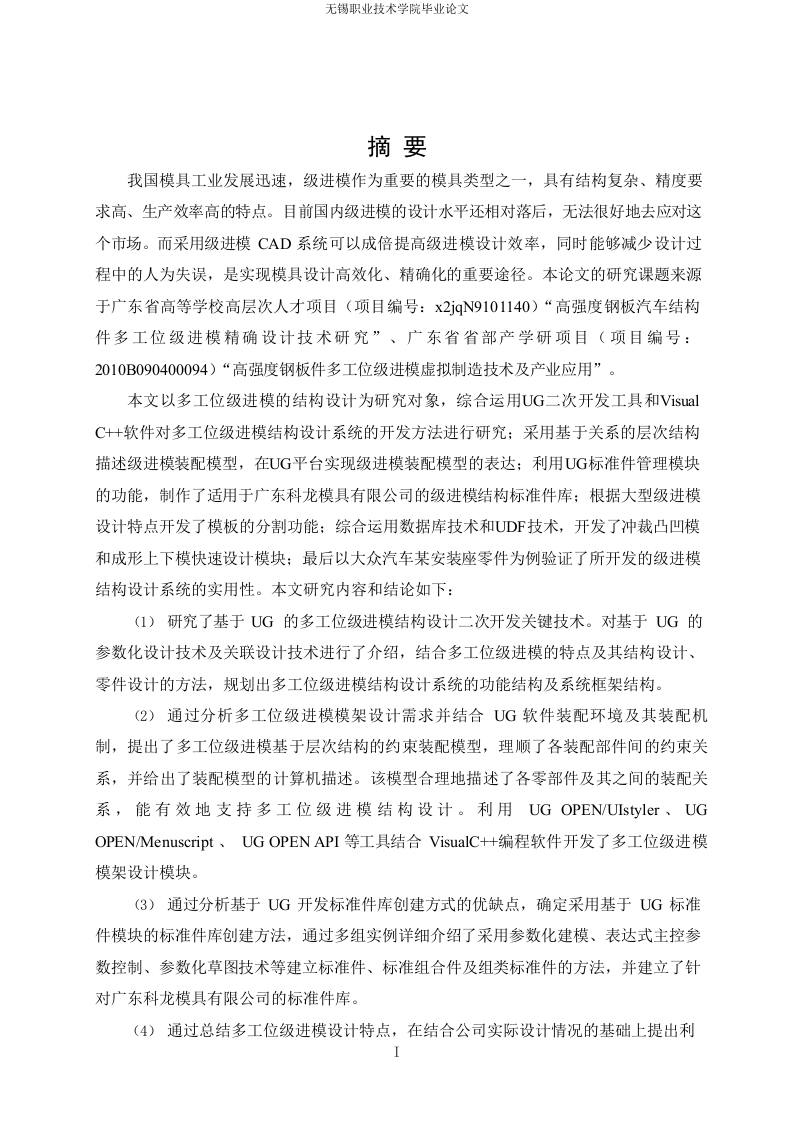

这是一篇关于基于UG的多工位级进模结构设计系统的研究论文，适用于机械设计、模具设计相关专业的学生及从事级进模设计的工程师。文档通过UG二次开发技术，系统性地解决了多工位级进模结构设计中模板定位、尺寸控制及异形冲裁凸凹模快速设计等实际问题，具有较高的工程参考价值。

论文首先利用UG的克隆功能与装配设计方法，开发了模板分割功能，并推导编制出模板定位及其尺寸控制算法。该算法通过编程方式调用用户自定义特征，实现了对模板位置与尺寸的精确管理，为后续模块化设计奠定了基础。在此基础上，文档进一步开发了基于用户自定义特征的异形冲裁凸、凹模及成形上下模快速设计模块。该模块集成了凸、凹模的常用结构，通过自动化调用显著提升了设计效率与质量，减少了重复性劳动。

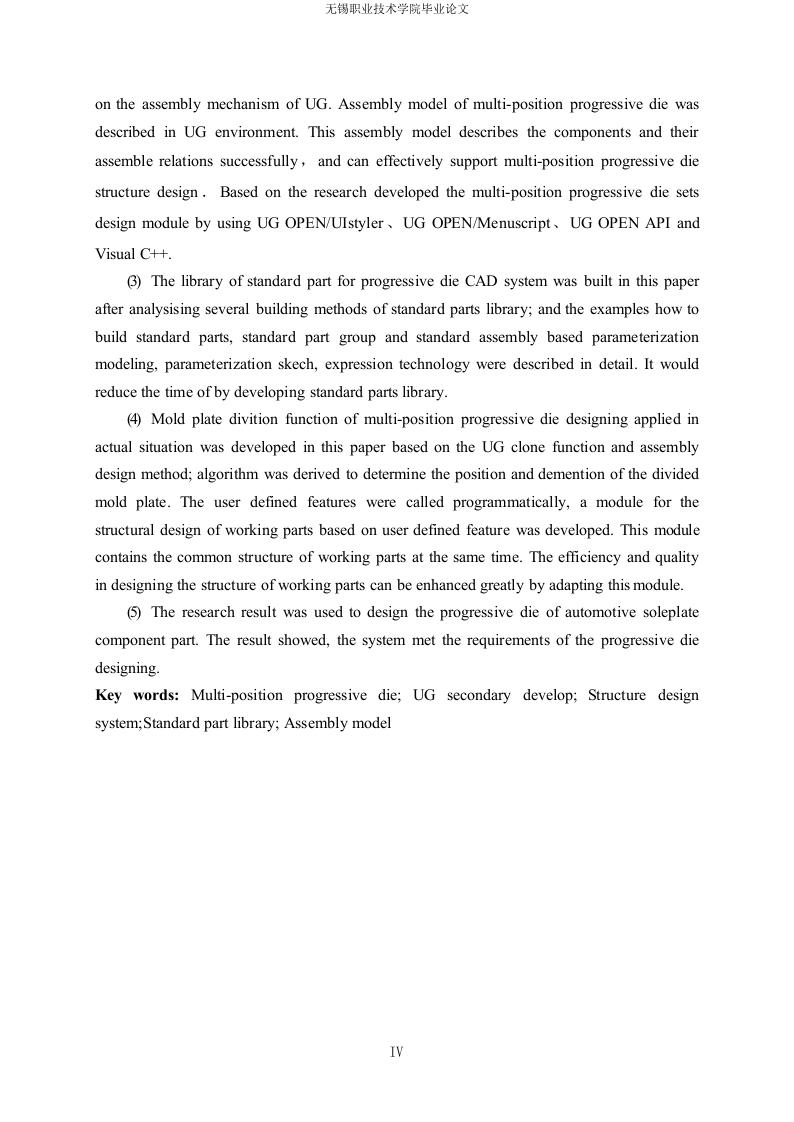

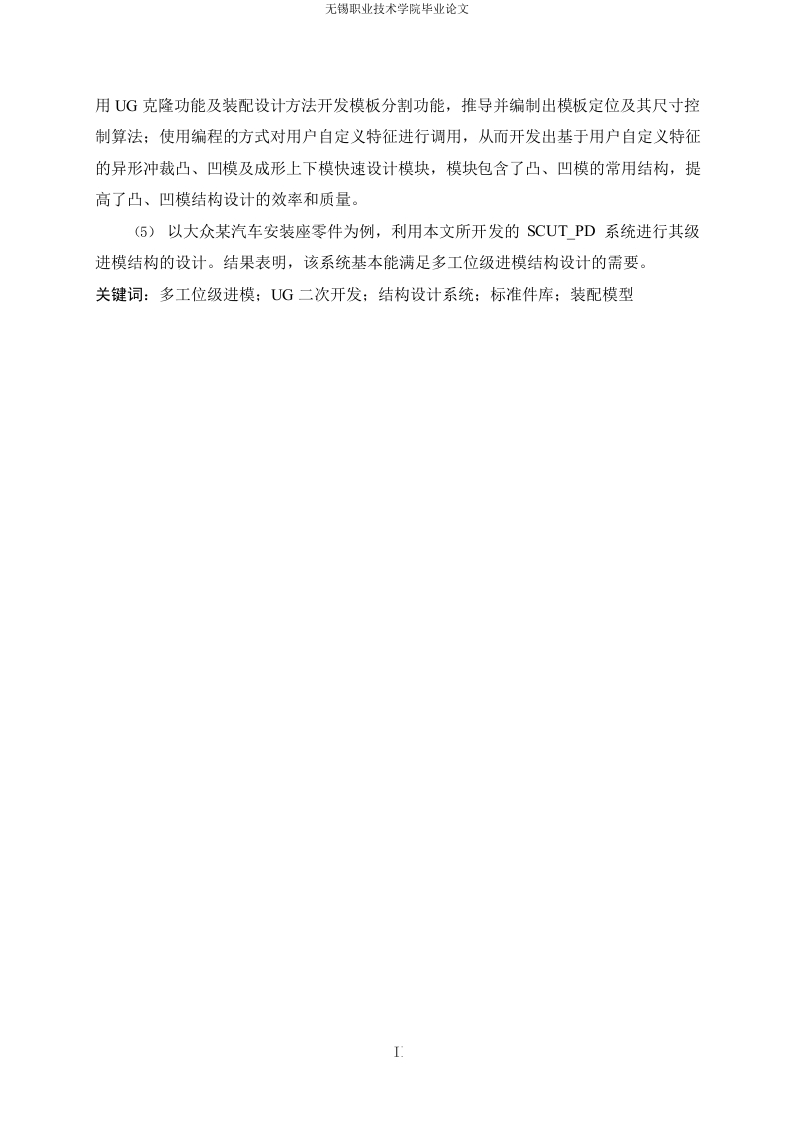

为验证系统的实用性，论文以大众某汽车安装座零件为案例，利用所开发的SCUT PD系统完成了其级进模结构设计。测试结果表明，该系统基本能够满足多工位级进模结构设计的需要，尤其在标准件库调用、装配模型构建及模板尺寸控制方面表现稳定。文档的关键词包括多工位级进模、UG二次开发、结构设计系统、标准件库及装配模型，这些要素共同构成了系统的核心技术框架。

总体而言，该论文为多工位级进模的数字化设计提供了一套完整的解决方案，适合作为相关领域教学、科研及工程实践的参考。读者可从中获取UG二次开发的具体方法、模板定位算法以及异形模具快速设计模块的实现思路，从而直接应用于实际项目中的级进模结构设计工作。
