五十铃货运汽车升降尾板液压系统设计

---

文档主要内容

五十铃货运汽车升降尾板液压系统设计

文档类型：本科毕业设计论文。
适用人群：机械工程、车辆工程、液压传动相关专业的高校学生，以及从事货运车辆改装、液压系统设计的工程技术人员。

文档主题与写作目的

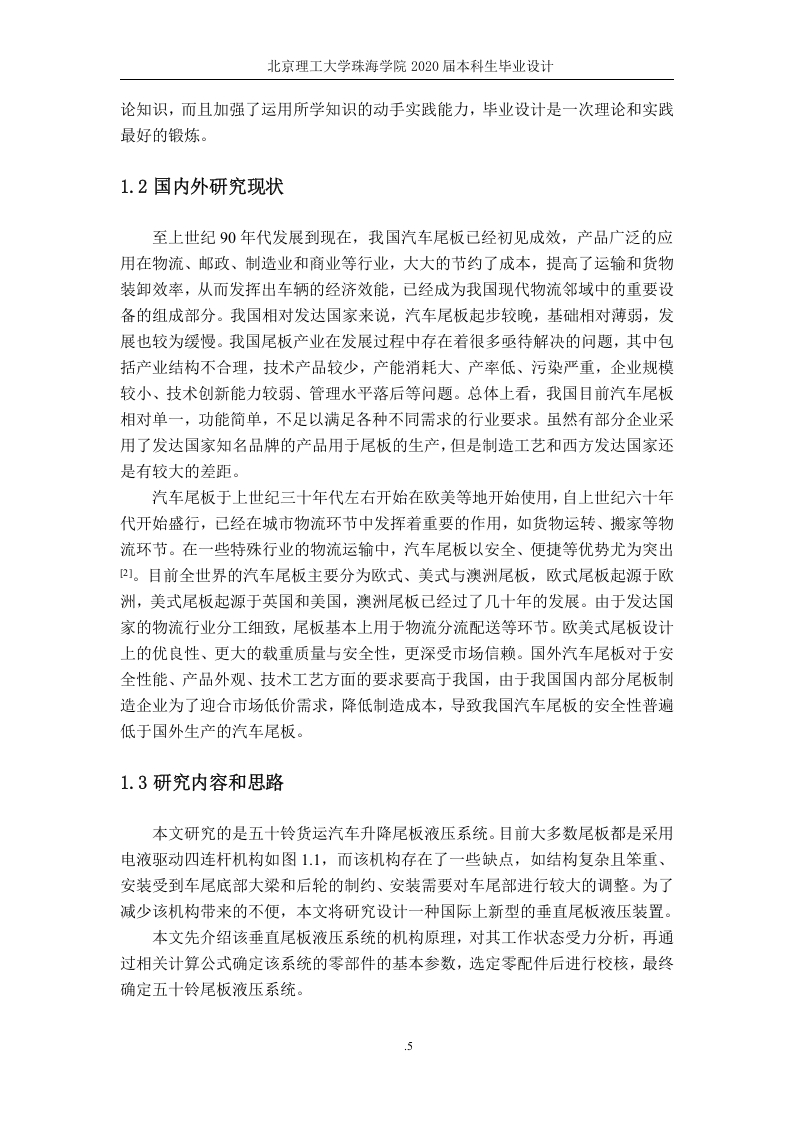

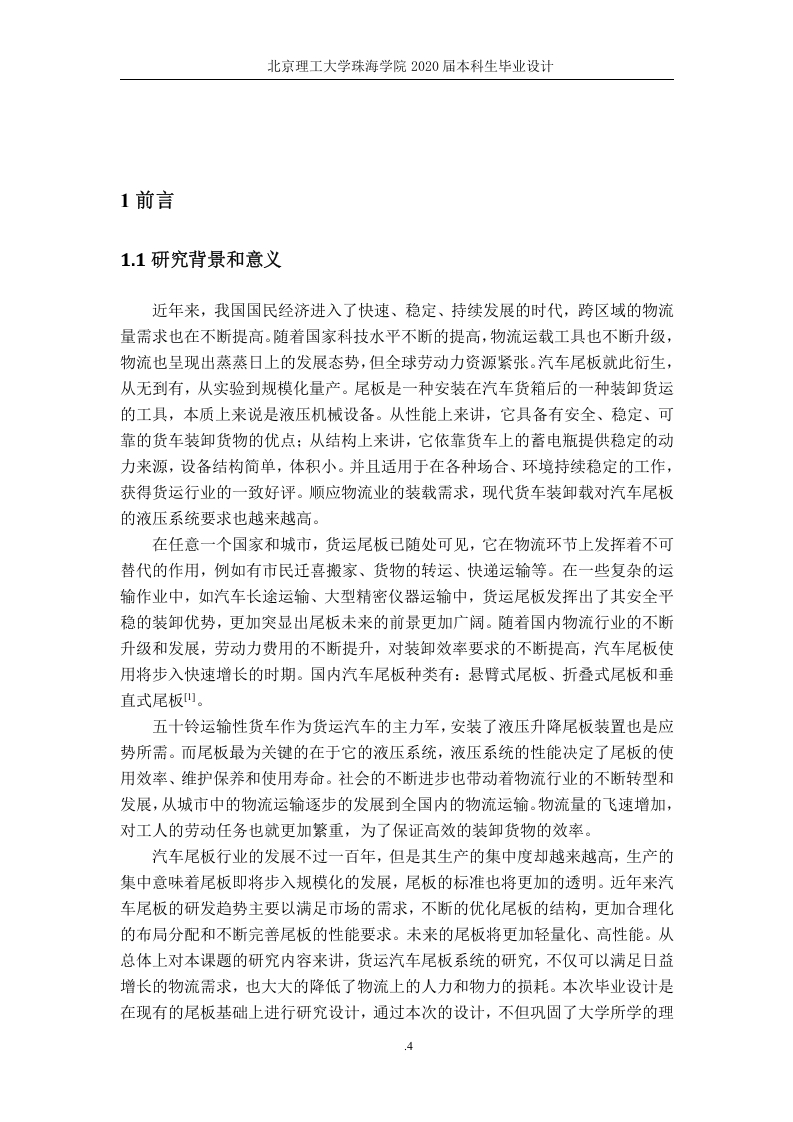

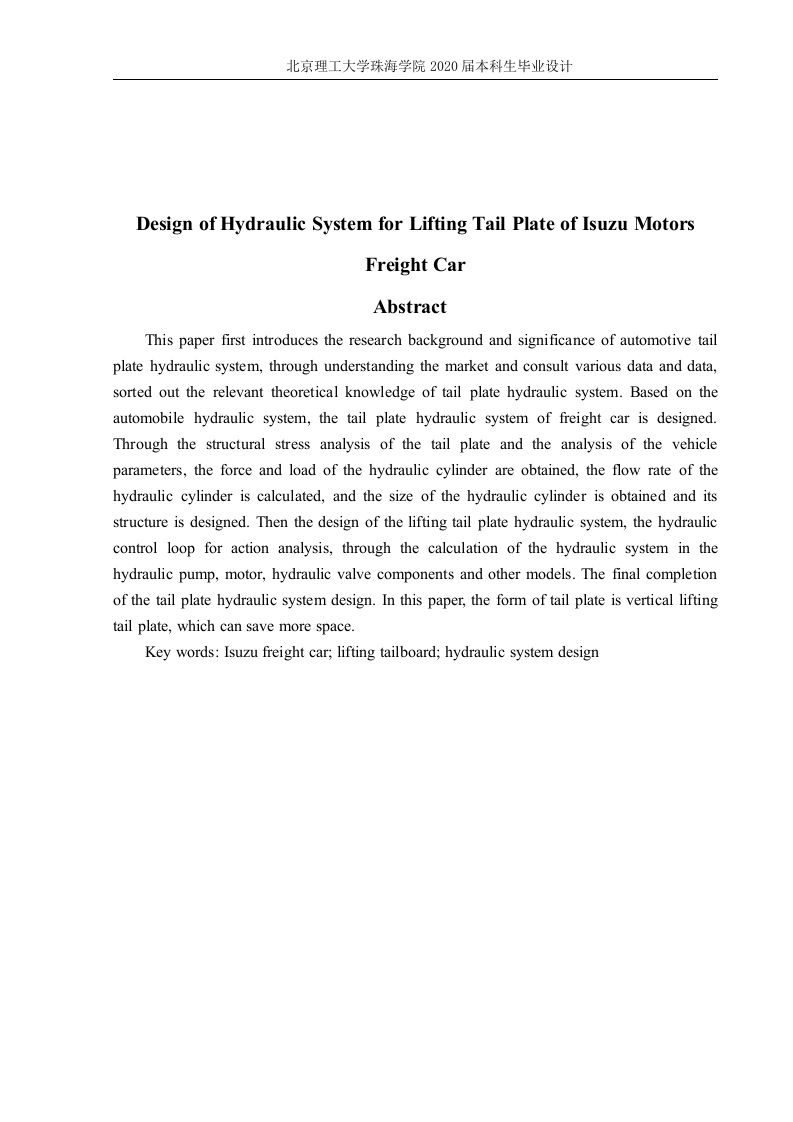

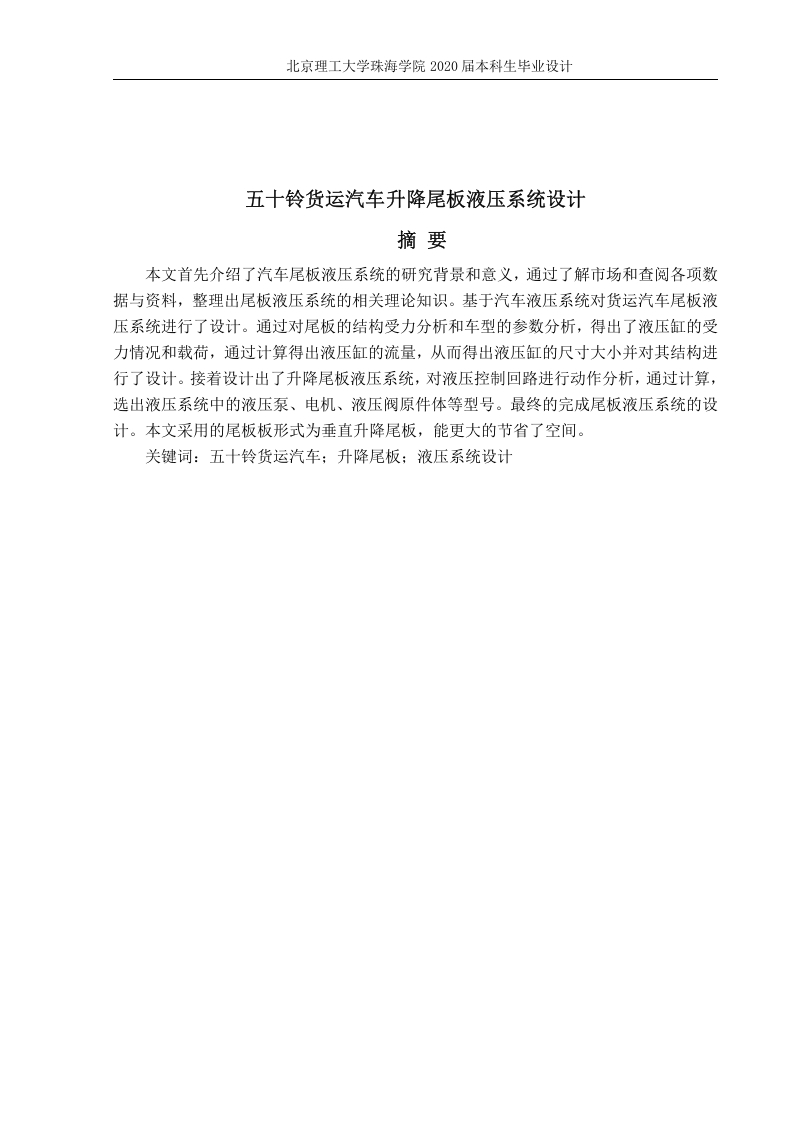

该毕业设计围绕五十铃货运汽车升降尾板液压系统展开，旨在解决货物装卸过程中的人力负担与效率问题。通过设计一套适用于五十铃车型的液压升降尾板系统，提升货运车辆在无装卸平台场景下的作业能力。文档从实际工程需求出发，完成从方案论证到关键部件选型的完整设计流程。

核心内容与关键数据

论文首先分析货运汽车升降尾板的工作环境与性能要求，确定额定载荷为1500公斤，升降行程不低于1200毫米。在液压系统设计部分，选用双作用单活塞杆液压缸作为执行元件，系统额定工作压力设定为16兆帕。动力源采用直流电机驱动的齿轮泵，匹配车辆24伏电源系统。控制回路设计为手动换向阀与双向液压锁组合，确保尾板在任意位置可靠锁定，防止因泄漏导致意外下降。

关键计算包括液压缸缸径与活塞杆直径的确定、泵排量与电机功率的匹配。液压缸内径选定为80毫米，活塞杆直径45毫米，满足推力与稳定性要求。齿轮泵排量设定为10毫升每转，电机功率为4千瓦，保证升降速度在0.1至0.15米每秒范围内。油箱容积按泵流量的3至5倍设计，并集成回油过滤器与空气滤清器。

结论与参考价值

设计结果表明，该液压系统能够满足五十铃货运汽车尾板升降的功能需求，结构紧凑，便于在车辆底盘有限空间内安装。液压锁与平衡阀的双重安全设计有效防止负载失控，提升作业安全性。文档提供了完整的液压系统原理图、元件选型计算过程及安装布局建议，对于同类车型的尾板改造具有直接参考意义。读者可依据该设计思路，结合具体车型参数进行适应性调整，缩短开发周期，降低试错成本。
