机械自动排缆装置排缆设计

　　文档类型：技术论文/研究报告。适配使用人群：矿山机械设计工程师、电动铲运机运维人员、机械工程专业学生及设备研发人员。可解决的实际问题：帮助读者快速掌握机械自动排缆装置的基本组成与工作原理，理解其如何避免电缆打卷、卡阻及过度磨损，为设备选型、故障排查或改进设计提供参考依据。

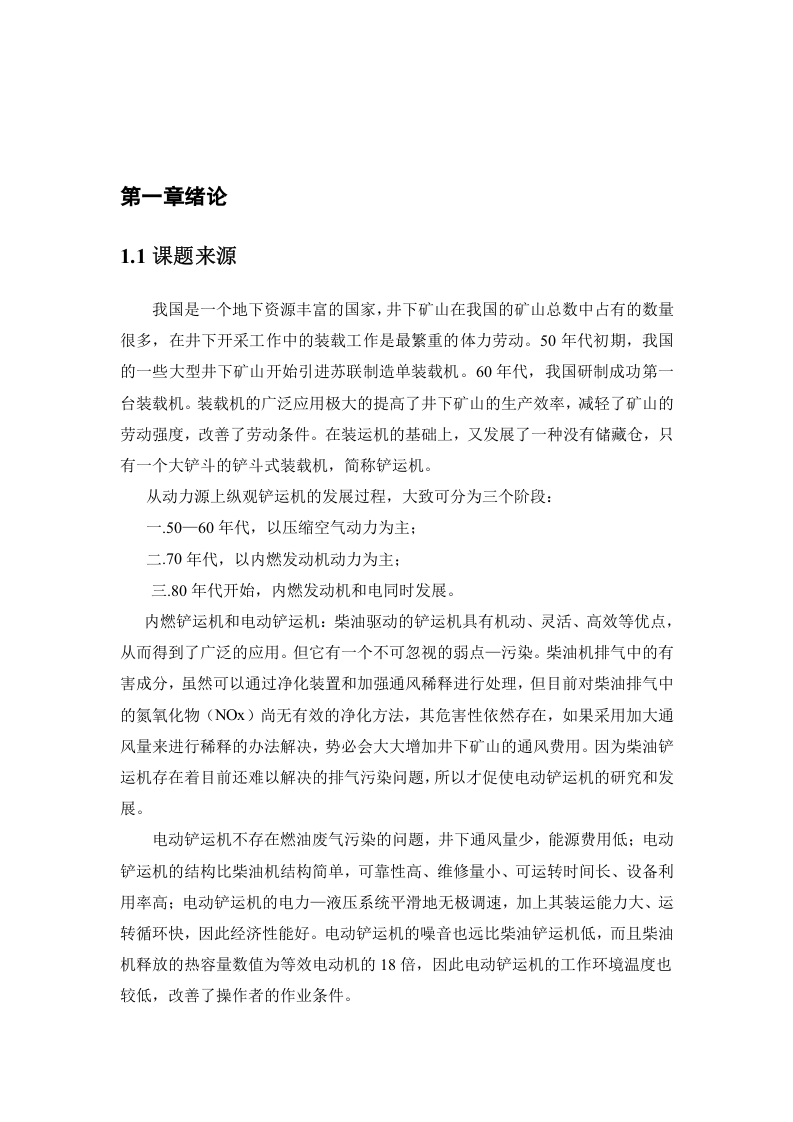

　　电动铲运机的动力系统分为内燃机和电动机两种类型，两者在结构与工作原理上基本一致。其工作系统、转向系统和控制系统均采用液压系统，以液压油作为传递能量的介质。在电动铲运机实际作业中，卷缆装置负责收放高压电缆，而自动排缆装置则确保电缆在卷筒上均匀分布，防止因分布不均导致的堆叠、卡死、磨损甚至拉断等安全隐患。该装置对于保障电缆安全、提升设备运行可靠性具有关键作用。

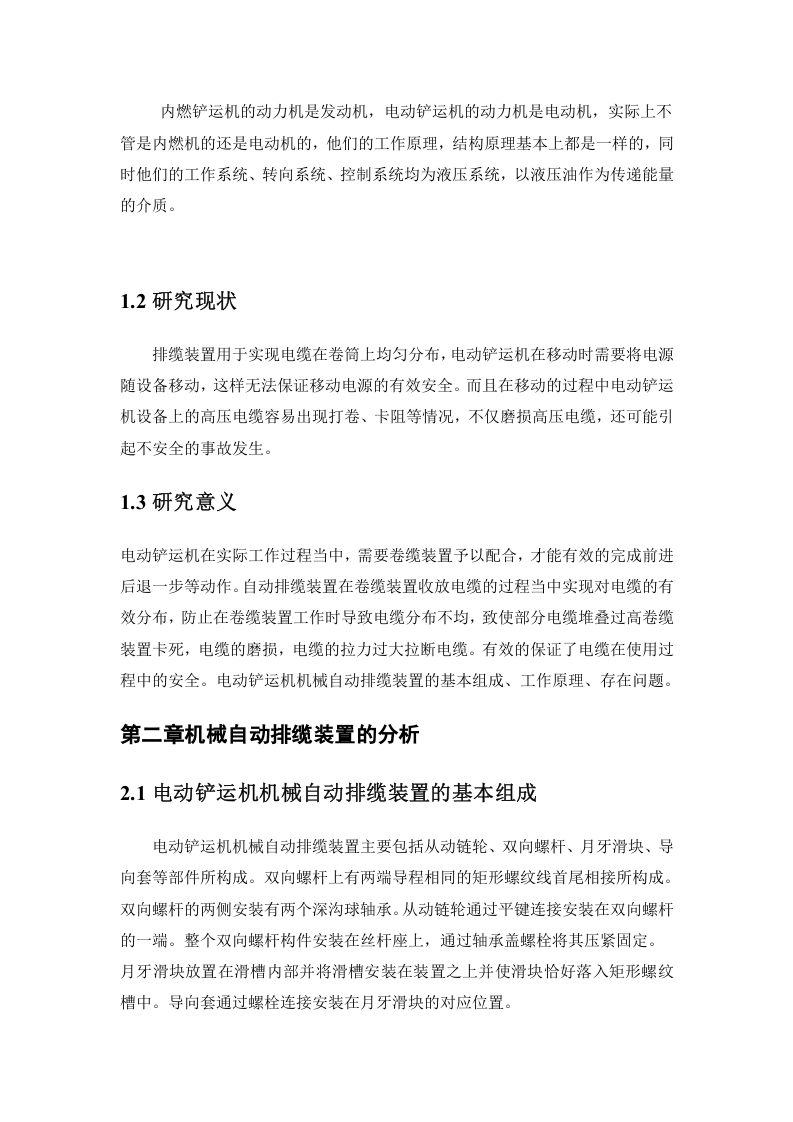

　　机械自动排缆装置的基本组成包括从动链轮、双向螺杆、月牙滑块和导向套等部件。双向螺杆上加工有两端导程相同的矩形螺纹线，首尾相接形成连续螺旋槽。双向螺杆两侧安装有两个深沟球轴承，以支撑旋转并减少摩擦。从动链轮通过平键连接安装在双向螺杆的一端，用于传递动力。整个双向螺杆构件安装在丝杆座上，并通过轴承盖螺栓压紧固定。月牙滑块放置在滑槽内部，滑槽安装于装置之上，使滑块恰好落入双向螺杆的矩形螺纹槽中。导向套通过螺栓连接安装在月牙滑块的对应位置，引导电缆走向。

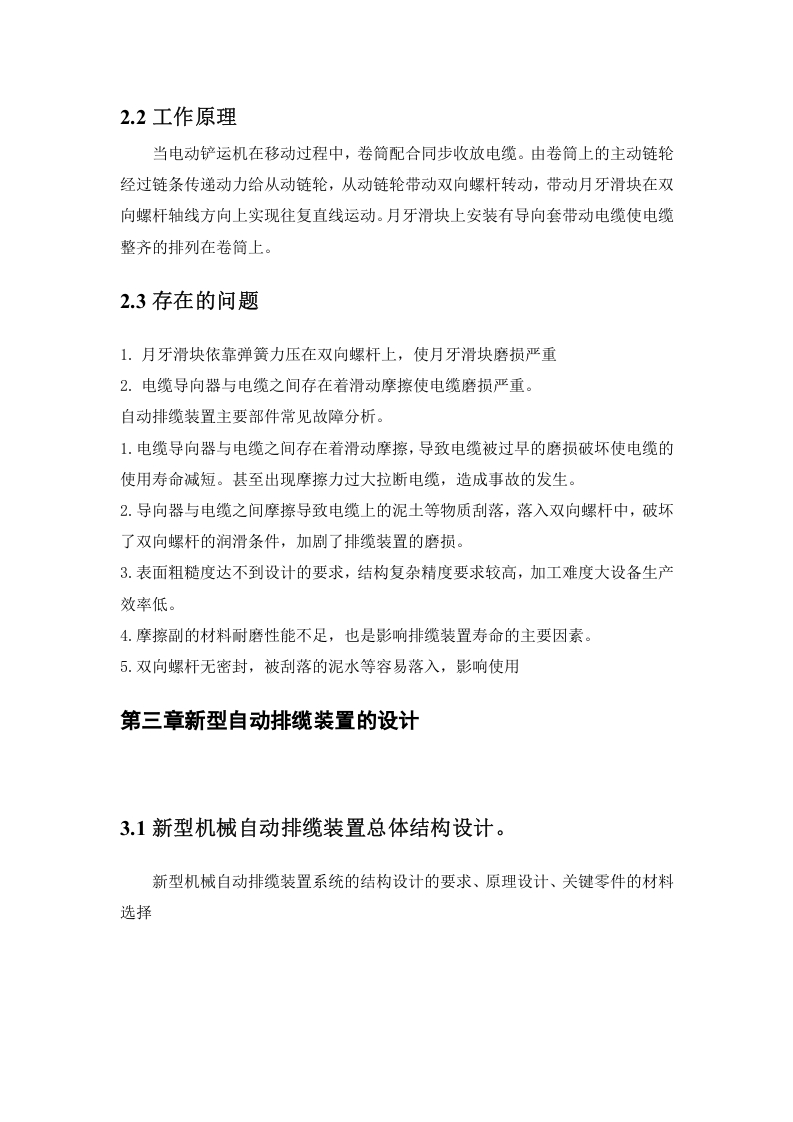

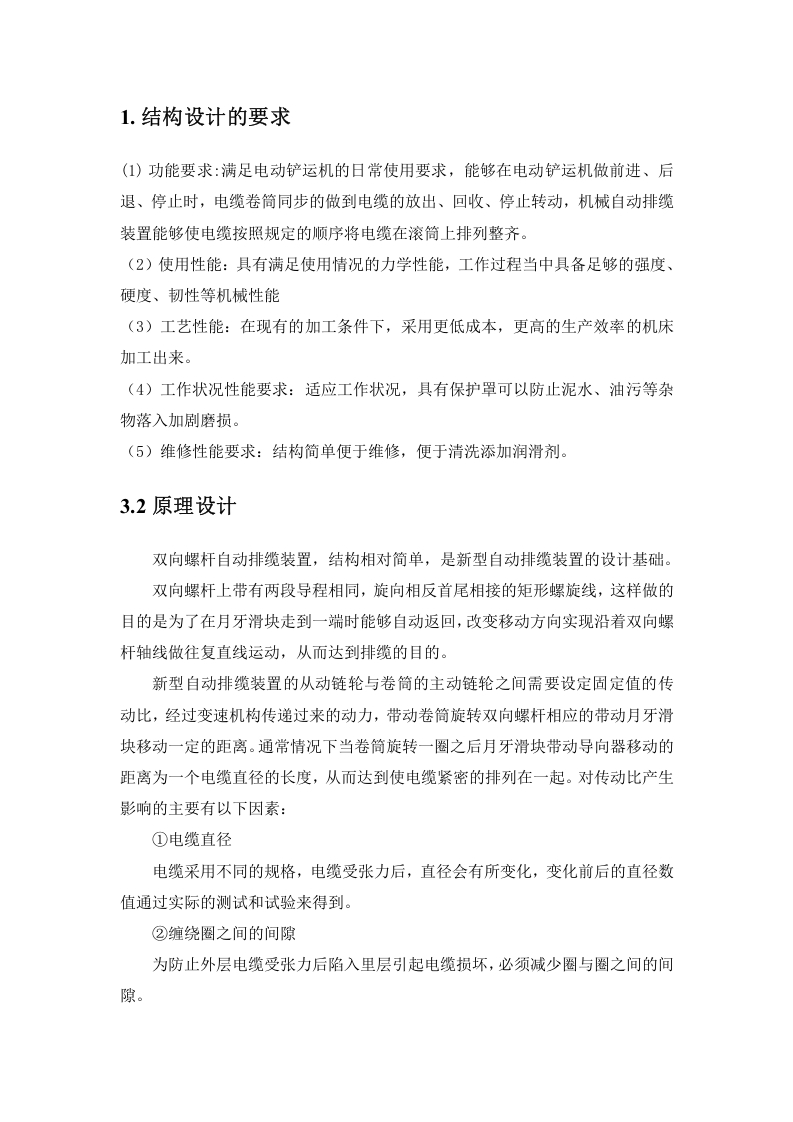

　　该装置的工作原理是：当卷缆装置收放电缆时，从动链轮带动双向螺杆旋转，月牙滑块沿螺纹槽往复移动，从而带动导向套同步运动，实现电缆在卷筒上的有序排布。然而，现有装置在实际应用中仍存在不足。电动铲运机移动时，高压电缆易出现打卷、卡阻现象，不仅加速电缆磨损，还可能引发安全事故。此外，若排缆动作与卷缆速度不匹配，会导致部分电缆堆叠过高，使卷缆装置卡死或电缆拉力过大而拉断。

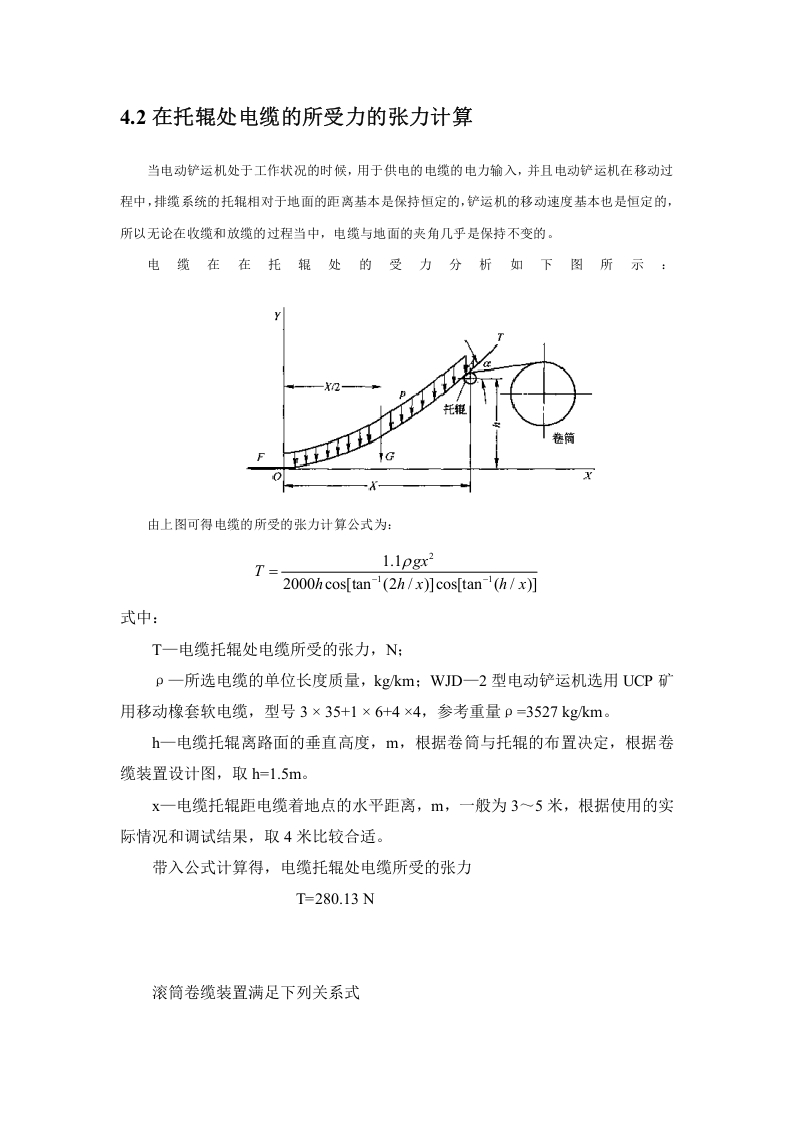

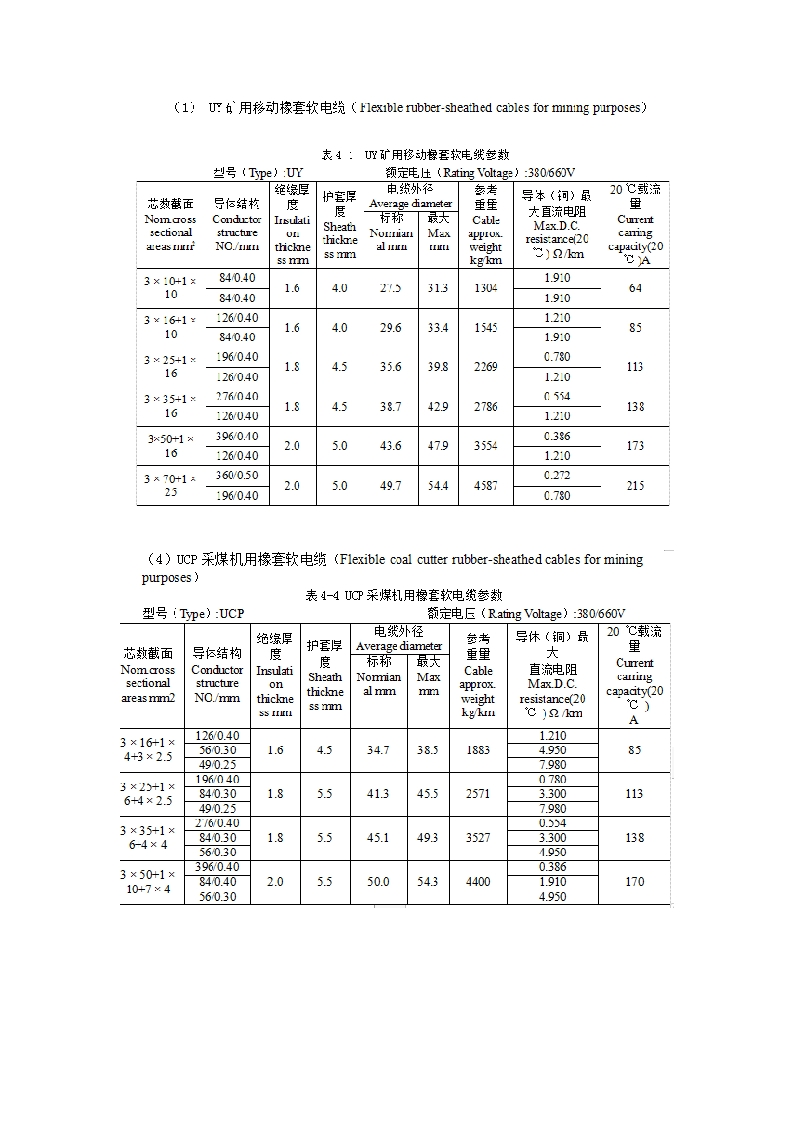

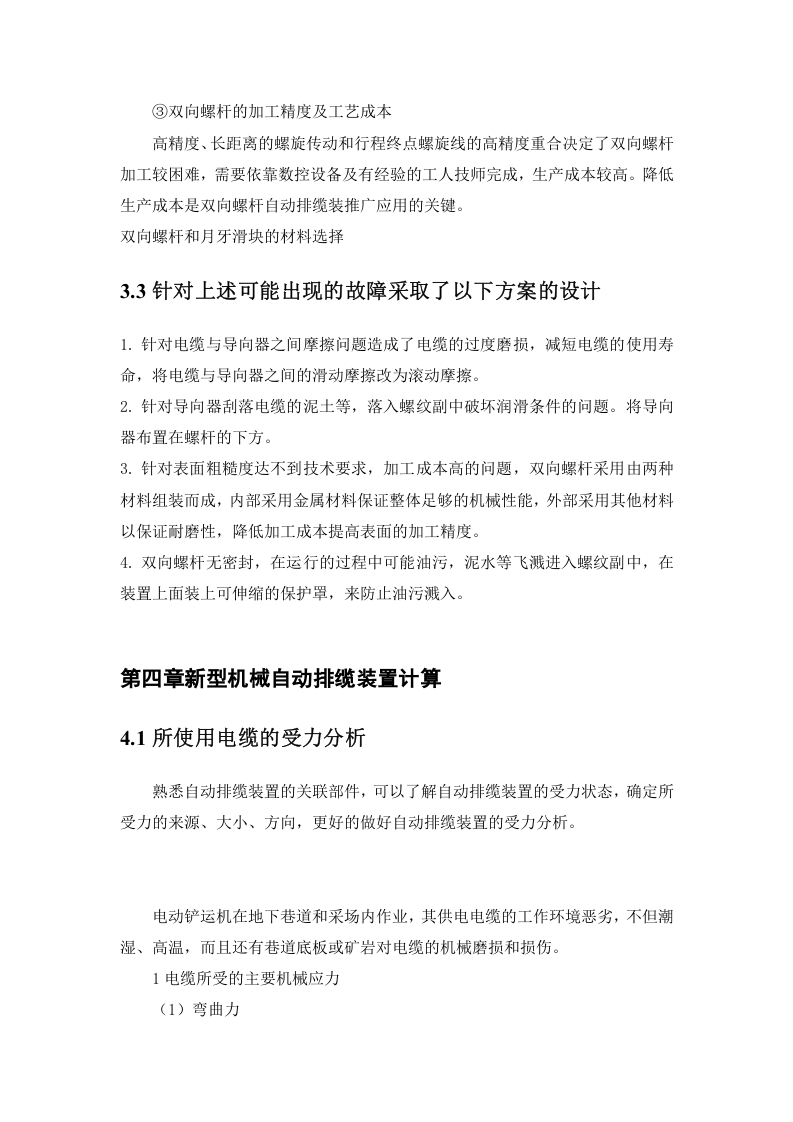

　　自动排缆装置通过机械联动方式，有效解决了电缆分布不均的问题，显著降低了电缆磨损和断裂风险，保障了电动铲运机在前进、后退等动作中的供电安全。该装置结构紧凑、可靠性高，是电动铲运机卷缆系统的重要组成部分。深入分析其组成与工作原理，有助于优化排缆设计，提升矿山作业的连续性和安全性。
