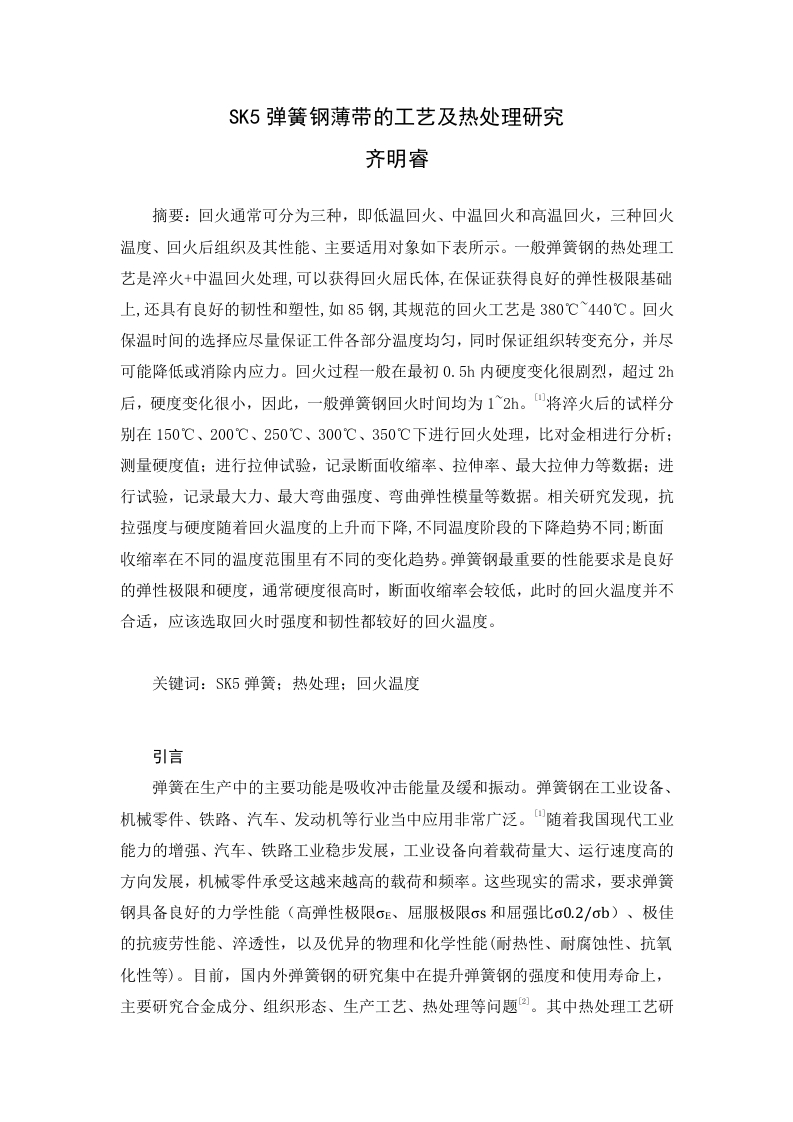

SK5弹簧钢薄带的工艺及热处理研究

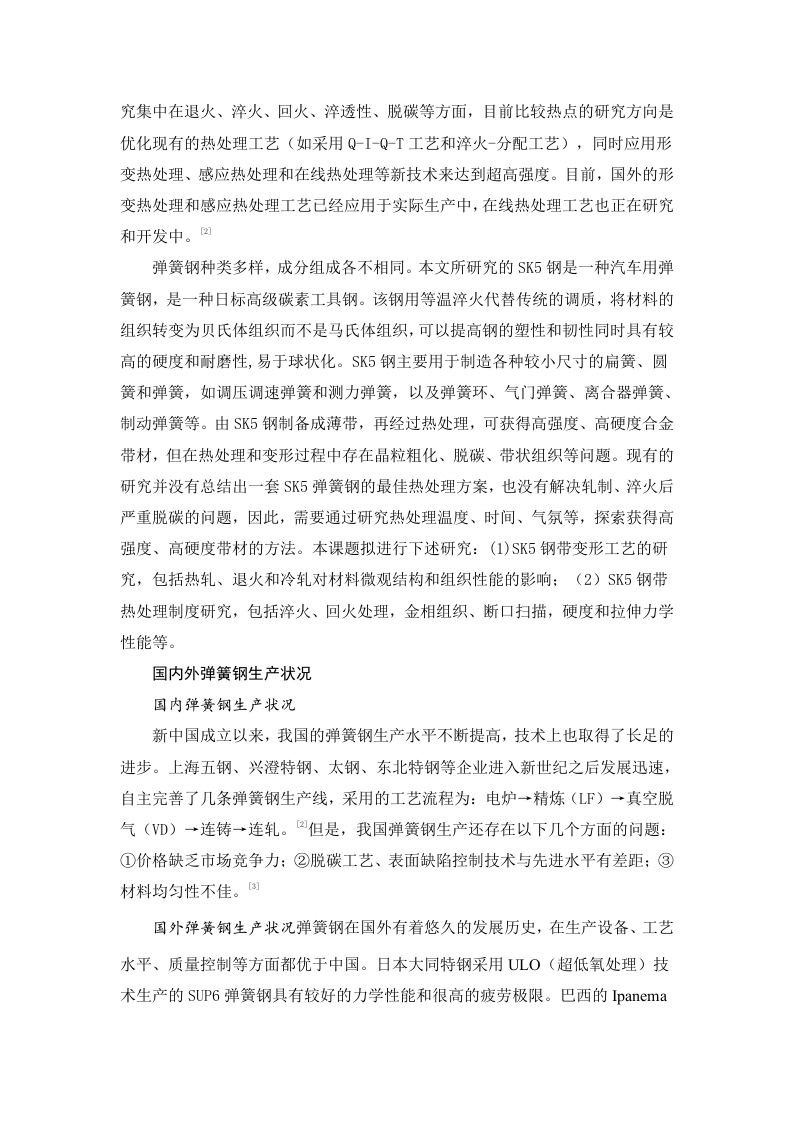

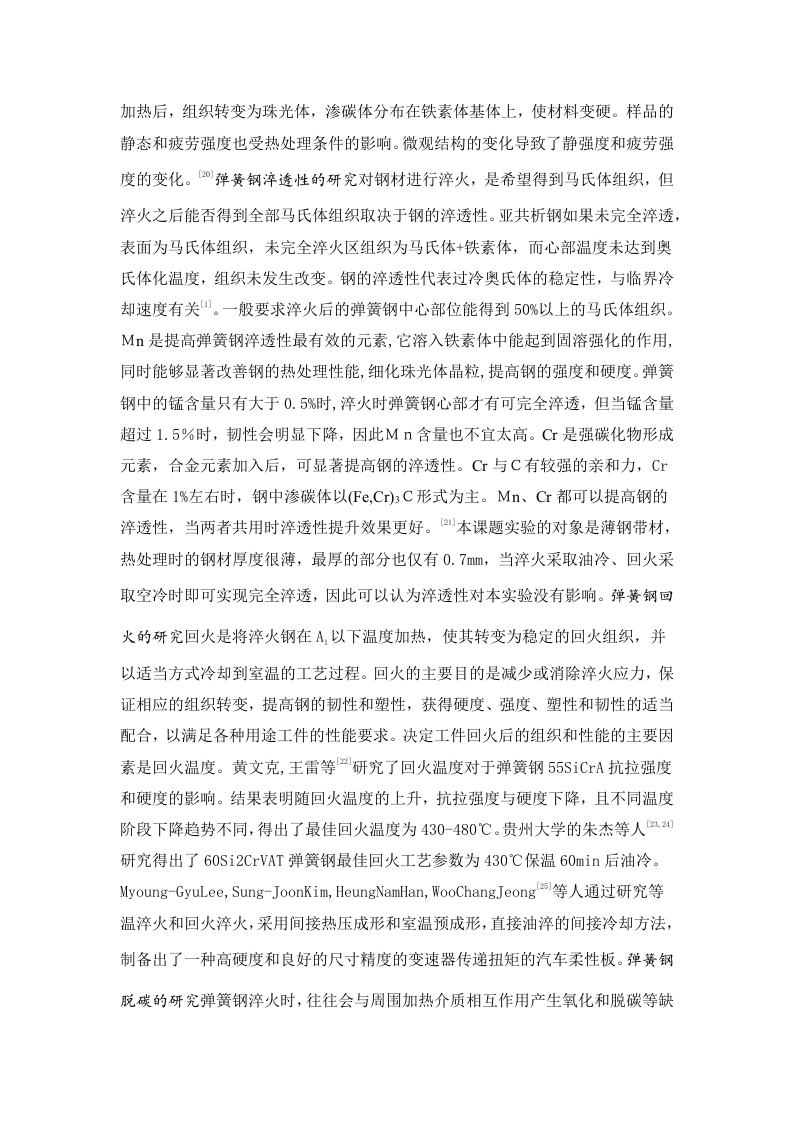

　　SK5弹簧钢薄带是一种日标高级碳素工具钢，主要用于制造汽车中的扁簧、圆簧、调压调速弹簧、测力弹簧及离合器弹簧等关键弹性元件。通过等温淬火替代传统调质工艺，可将组织转变为贝氏体，在保持较高硬度和耐磨性的同时显著提升塑性和韧性，且易于球状化。然而，该材料在热处理和变形过程中存在晶粒粗化、严重脱碳以及带状组织等问题，目前尚无统一的最佳热处理方案，亟需系统研究温度、时间、气氛等参数以获得高强度、高硬度的带材。

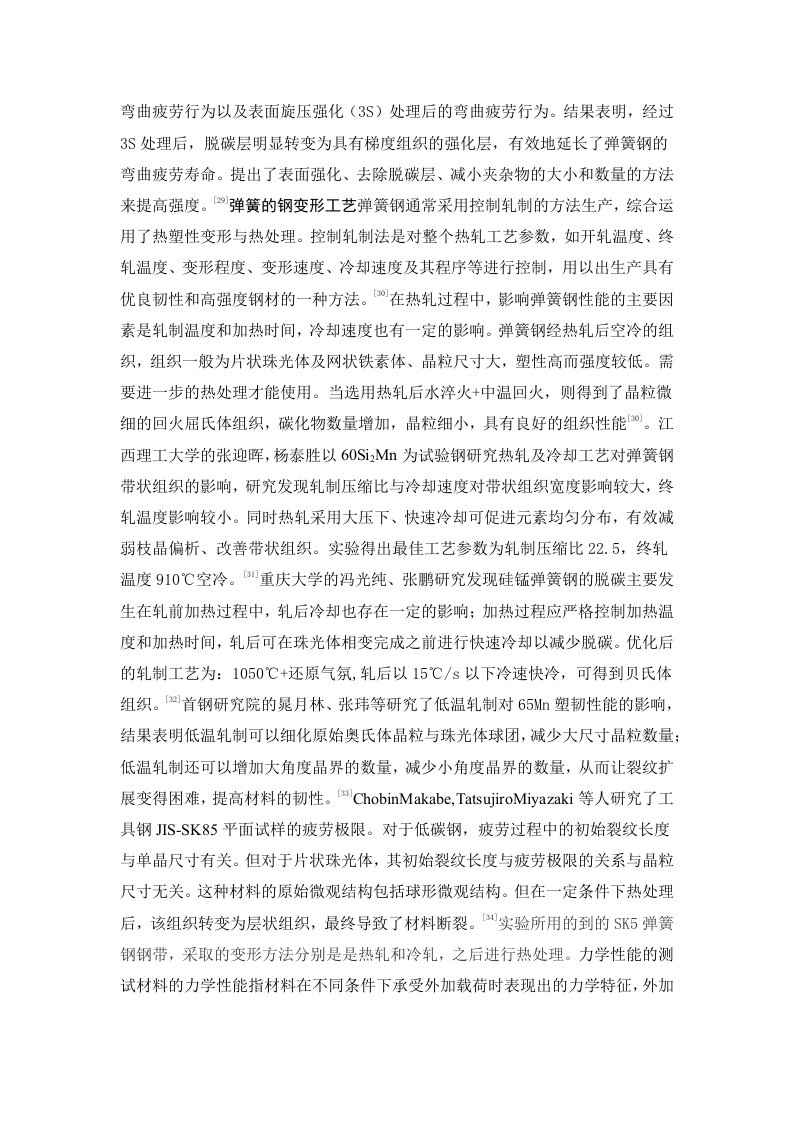

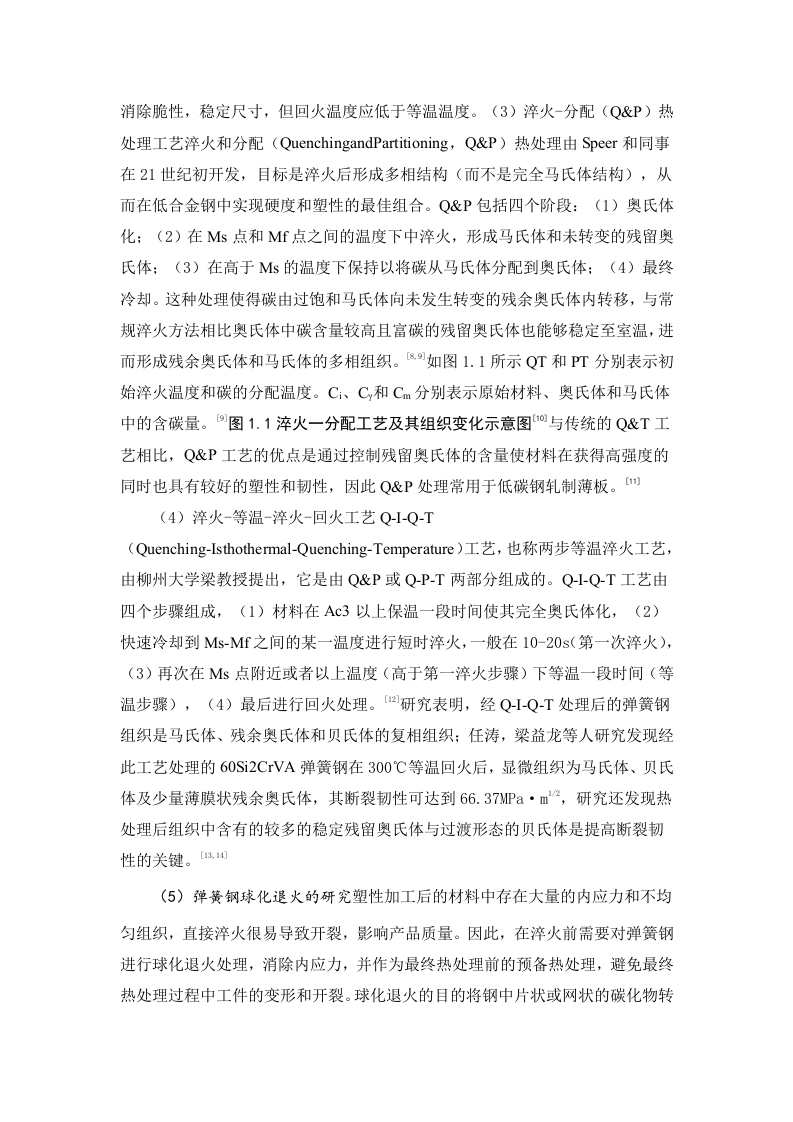

　　本研究报告聚焦SK5钢带的两大核心工艺方向：一是变形工艺，涵盖热轧、退火和冷轧对微观结构与组织性能的影响；二是热处理制度，包括淬火、回火处理，并借助金相组织观察、断口扫描、硬度测试及拉伸力学性能分析进行综合评价。研究旨在探索优化现有工艺（如QI-QT工艺、淬火-分配工艺）并引入形变热处理、感应热处理、在线热处理等新技术，国外已将形变热处理和感应热处理投入实际生产，在线热处理尚在研发阶段。

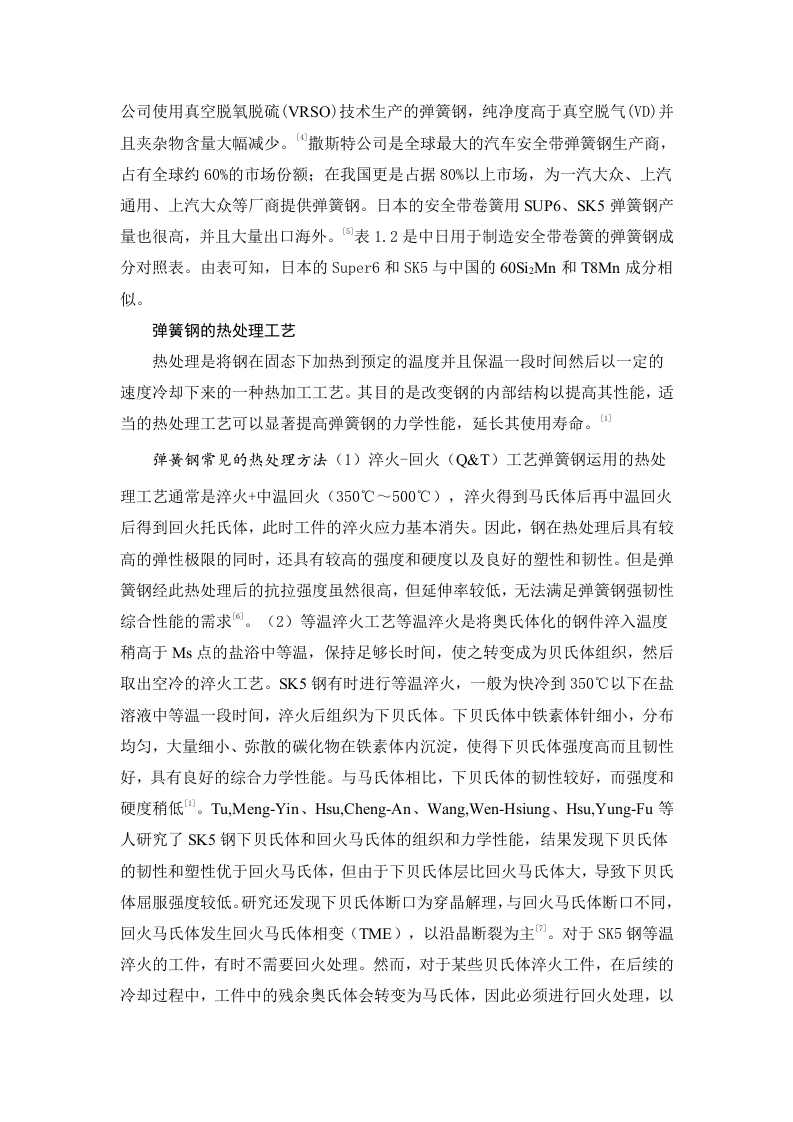

　　国内外弹簧钢生产状况对比显示，国内以上海五钢、兴澄特钢、太钢、东北特钢为代表的企业已建立电炉→精炼→真空脱气→连铸→连轧的完整生产线，但存在价格竞争力不足、脱碳工艺与表面缺陷控制技术落后、材料均匀性欠佳等问题。国外如日本大同特钢采用超低氧处理技术生产的SUP6弹簧钢具有优异力学性能和疲劳极限，巴西Ipanema等企业同样具备先进水平。本报告可为材料研发人员、热处理工程师及汽车零部件制造者提供SK5弹簧钢薄带工艺优化的系统参考，尤其针对脱碳控制、晶粒细化及组织均匀性提升等实际难题，具有明确的工程应用价值。
