该文档围绕3800mm中厚板生产线在线超快冷装置的设计展开，系统阐述了装置的结构组成、冷却工艺参数、控制系统方案及关键设备选型。核心内容包括：采用高密度喷嘴阵列与分区流量调节技术，实现钢板厚度方向与宽度方向的均匀冷却；通过建立冷却模型与反馈控制算法，将冷却速度提升至50℃/s以上，终冷温度控制精度达到±10℃；同时设计了防板形翘曲的辊道速度匹配策略与边部遮蔽装置。
可解决的实际问题：
该设计可有效解决传统层流冷却冷却速度慢、冷却均匀性差导致的钢板性能波动问题，帮助生产线实现在线淬火+自回火工艺，显著提升钢板强度与韧性，减少后续热处理工序。同时，通过精确控冷改善板形平直度，降低废品率，适用于生产高强钢、管线钢、耐磨钢等高端产品。
正文内容：

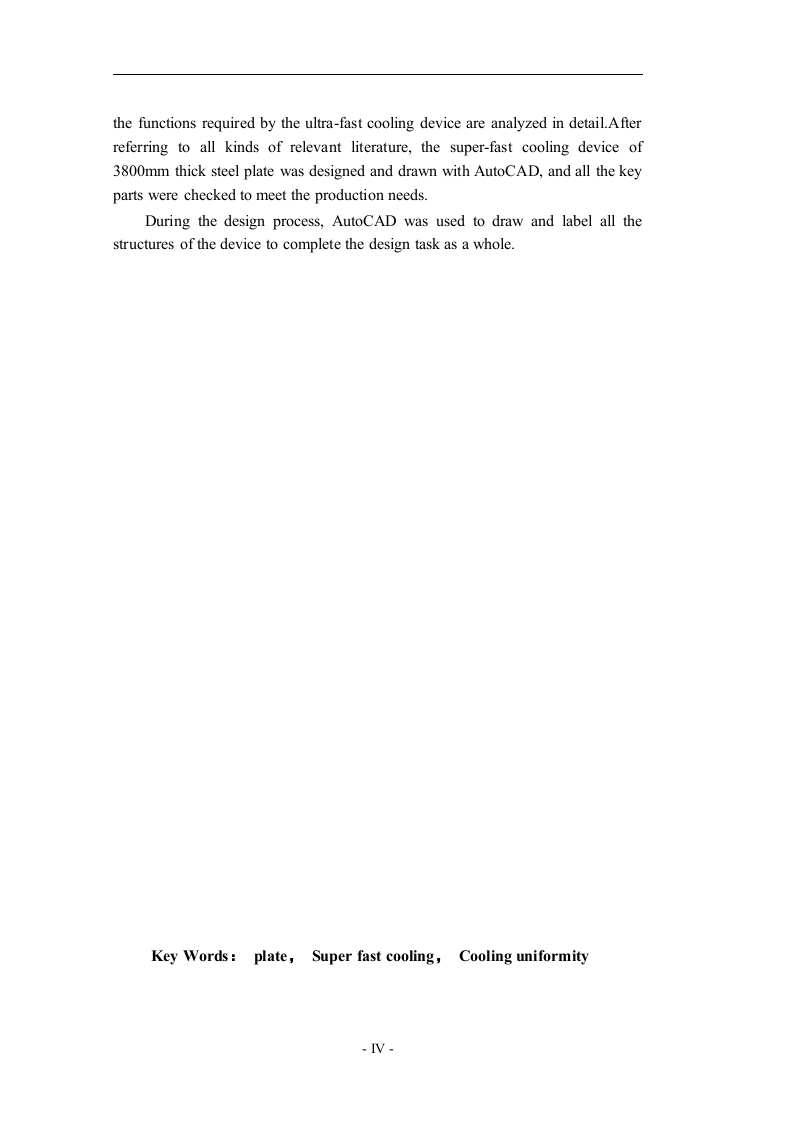

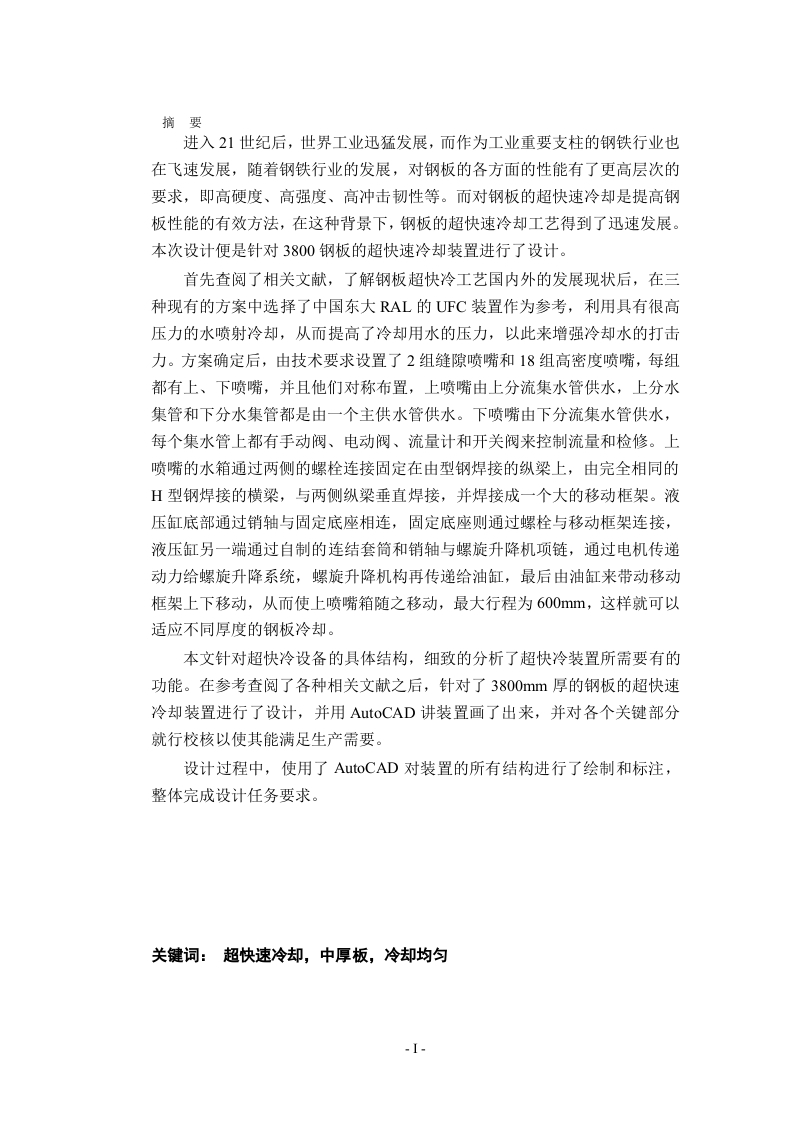

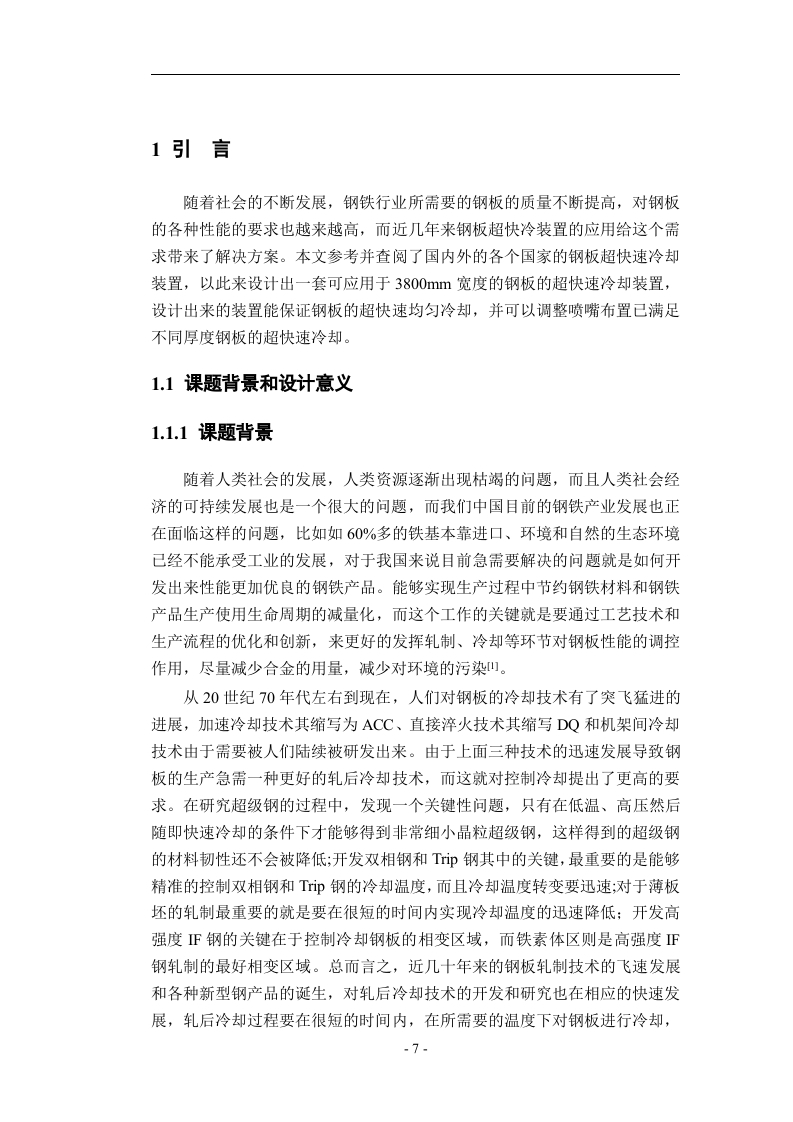

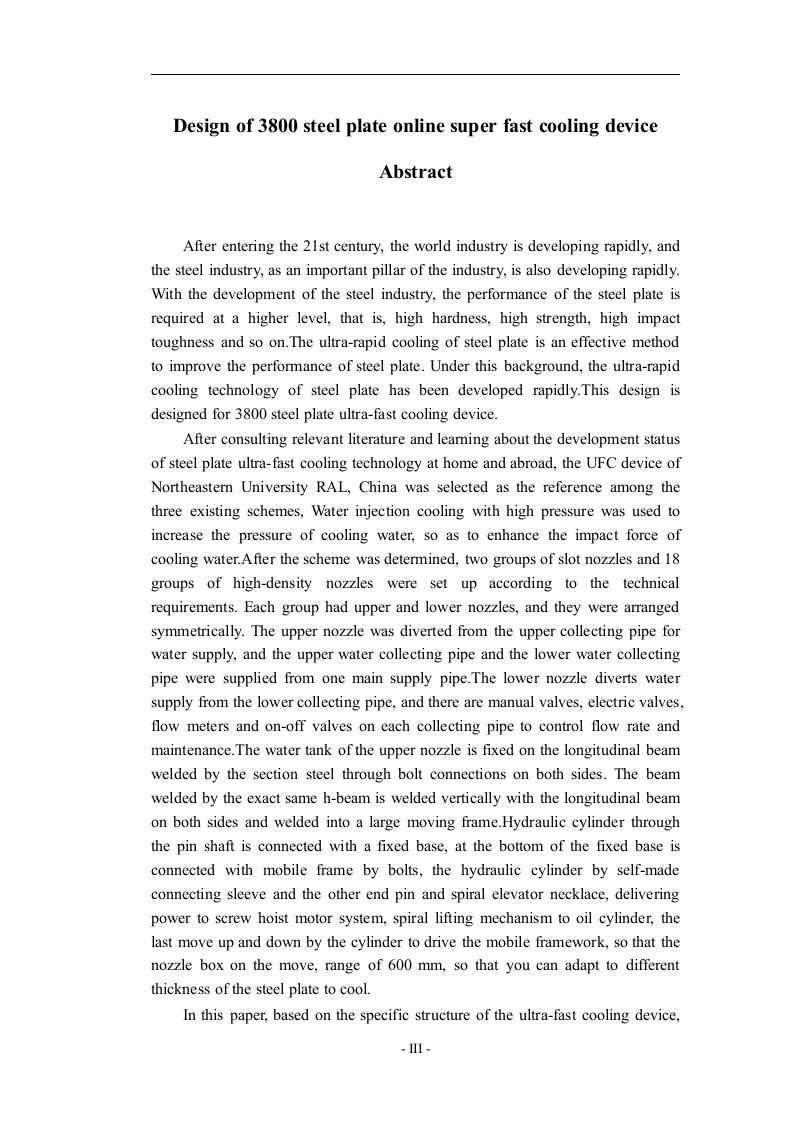

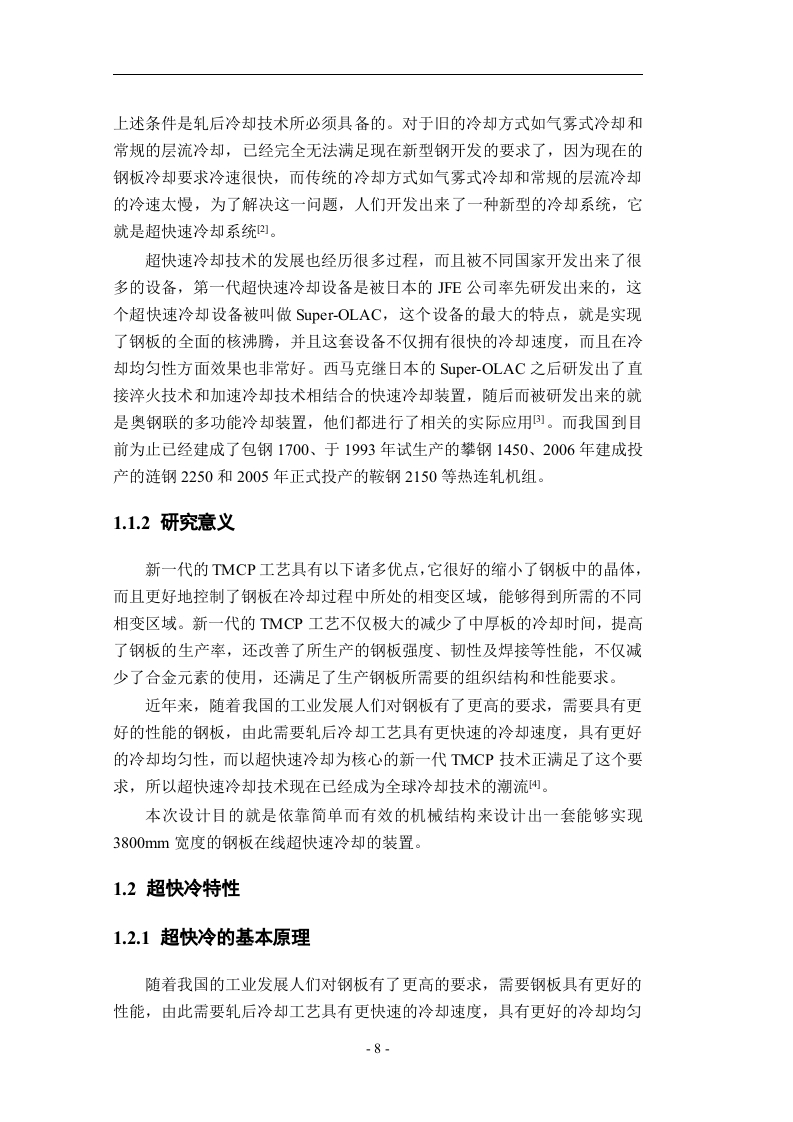

3800钢板在线超快冷装置采用模块化设计，由冷却区、辊道输送系统、供水系统、气雾辅助系统及自动化控制系统组成。冷却区布置多组高密度喷嘴，每组喷嘴独立控制流量，通过分区调节实现钢板宽度方向冷却均匀性。喷嘴采用锥形射流结构，喷射角度与高度经过优化，确保冷却水与钢板表面充分换热。供水系统配备变频水泵与稳压罐，可快速响应流量变化，最大供水压力达到1.2MPa，单宽流量可达400L/(min·m)。
控制系统基于PLC与工业以太网，集成温度预测模型与自学习算法。入口测温仪实时采集钢板温度，系统根据目标冷却曲线动态调整各喷嘴组开度与辊道速度。为抑制钢板头尾过冷，设计了头尾遮蔽装置，通过液压缸驱动挡水板在钢板头尾经过时自动遮挡部分喷嘴。辊道采用分段变频驱动，速度与冷却区长度匹配，确保钢板在冷却区内停留时间精确可控。边部遮蔽装置通过伺服电机调节遮蔽板位置，补偿钢板边部散热过快的问题，使边部与中部温差控制在15℃以内。
该装置还集成了气雾冷却功能，在超快冷段后部增设气雾喷嘴，通过压缩空气将水雾化，实现微冷速调节，避免钢板表面温度骤降产生马氏体组织。冷却水循环系统配备过滤与换热装置，水温波动控制在±2℃，保证冷却过程稳定性。设计过程中，通过CFD仿真优化了喷嘴间距与排列方式，最终确定喷嘴间距为80mm，排距为100mm，覆盖率达到95%以上。
结论与建议：
该设计通过高密度喷嘴分区控制、头尾遮蔽与边部补偿技术，实现了3800mm钢板在线超快冷工艺的工程化应用，冷却速度与均匀性指标达到国内先进水平。建议在实际投产前进行全尺寸工业试验，重点验证喷嘴堵塞对冷却均匀性的影响，并建立设备维护规程，定期清洗喷嘴与过滤器。此外，可进一步开发基于机器视觉的板形在线检测系统，与冷却控制形成闭环，提升自动化水平。
文档评价：
该文档结构清晰，技术参数详实，设计思路符合当前中厚板控冷技术发展趋势，对同类产线改造或新建具有直接参考价值。但缺少经济性分析与能耗数据，建议后续补充。
使用建议：
设计人员可参照该装置的喷嘴布局与控制系统架构进行方案比选；现场工艺人员可依据冷却速度与终冷温度指标制定不同钢种的冷却规程；设备维护人员应重点关注供水系统压力稳定性与喷嘴状态监测。
