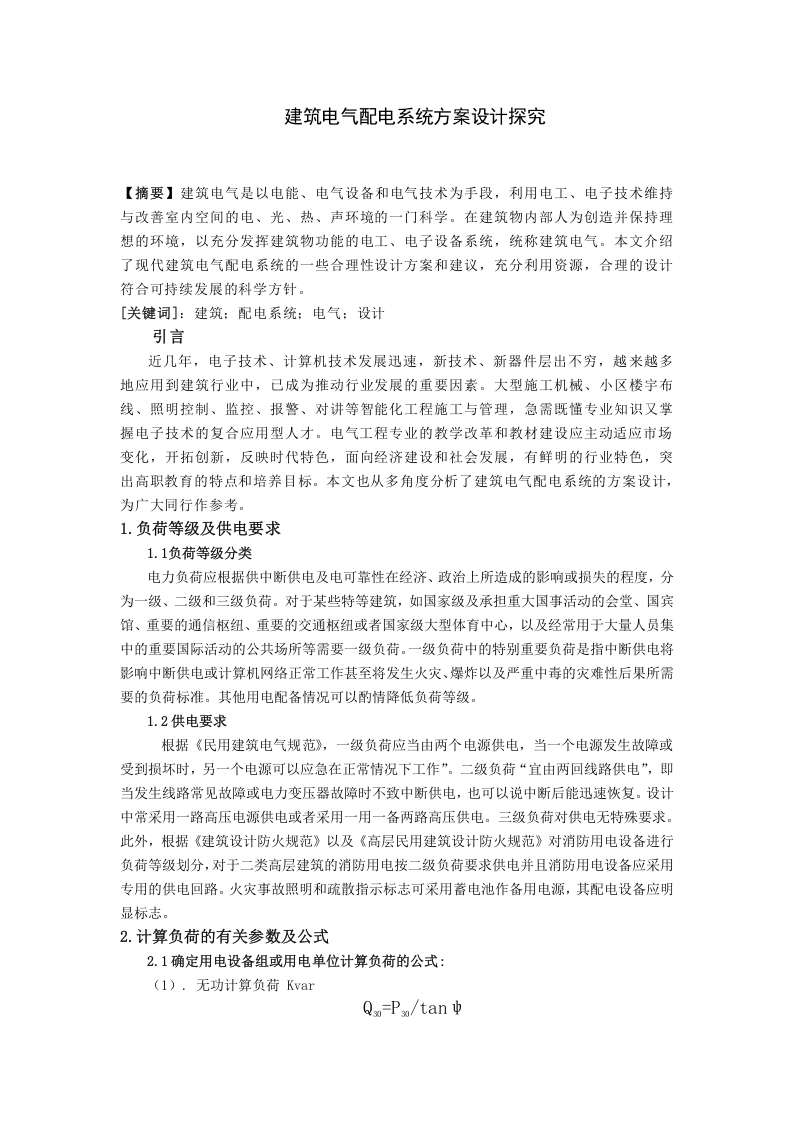

建筑电气配电系统方案设计探究

　　建筑电气配电系统方案设计探究：负荷计算与无功补偿核心公式解析

　　文档类型：专业技术论文
　　适用人群：建筑电气设计师、供配电系统工程师、电气施工与运维人员、相关专业院校师生。

　　文档核心价值

　　本文档系统梳理了建筑电气配电系统方案设计中的关键计算环节，重点解决了负荷计算与无功补偿两大技术难题。通过明确单组与多组用电设备的计算负荷公式，以及无功补偿前后的功率因数调整方法，为配电室参数设计提供了量化依据。读者可据此快速掌握从设备容量到视在功率、电流计算的完整流程，避免因参数选取不当导致的设备选型错误或系统功率因数不达标问题。

　　核心内容与关键数据

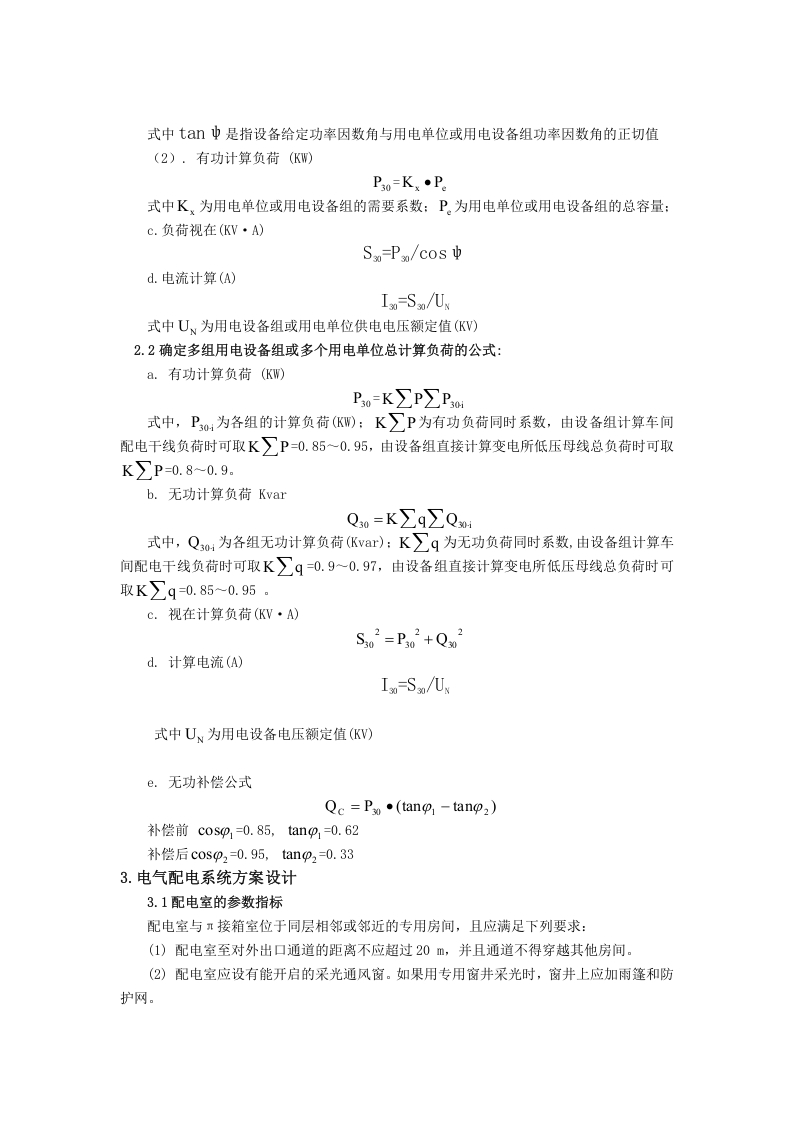

　　1. 单组用电设备计算负荷公式

　　文档首先定义了单组设备的基本计算参数。有功计算负荷P30=Kx·P，其中Kx为需要系数，P为设备总容量。无功计算负荷则通过tanφ（设备给定功率因数角的正切值）与有功负荷相乘得出。视在计算负荷S30=P30/cosφ，进而可求得计算电流I30=S30/UN，UN为供电电压额定值。这一系列公式是配电系统容量规划的基础。

　　2. 多组设备总计算负荷的确定

　　当涉及多个用电设备组时，需引入同时系数进行修正。有功总计算负荷P30=K∑P·∑P30i，无功总计算负荷Q30=K∑q·∑Q30i。其中，K∑P（有功同时系数）在计算车间配电干线时取0.85~0.95，计算变电所低压母线总负荷时取0.8~0.9；K∑q（无功同时系数）对应取值分别为0.9~0.97和0.85~0.95。最终视在计算负荷S30=√(P30²+Q30²)，电流计算与单组公式一致。

　　3. 无功补偿与功率因数提升

　　文档提供了明确的无功补偿计算公式：Qc=P30·(tanφ1-tanφ2)。以典型场景为例，补偿前功率因数cosφ1=0.85（对应tanφ1=0.62），补偿后目标cosφ2=0.95（对应tanφ2=0.33）。通过该公式可精准计算所需补偿容量，确保系统功率因数满足电网要求，降低线路损耗。

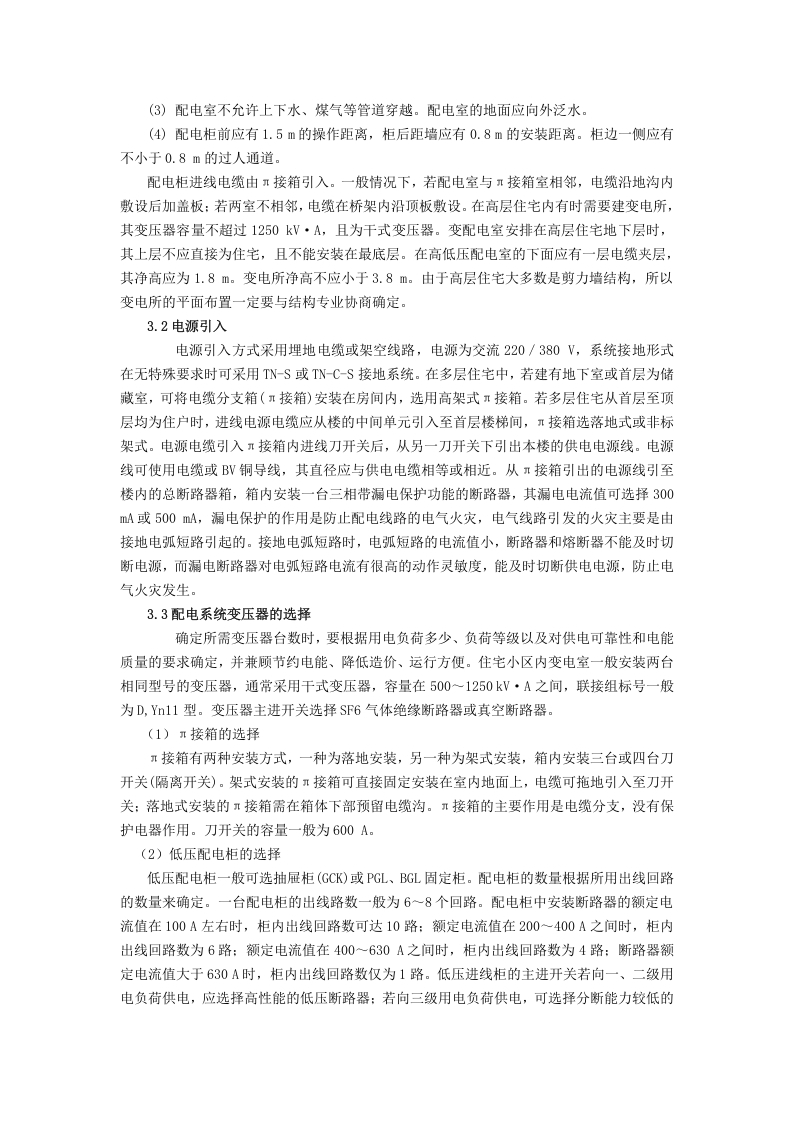

　　4. 配电室参数与布置要求

　　配电室作为配电系统的核心节点，需满足以下硬性指标：配电室至对外出口通道距离不应超过20米，且通道不得穿越其他房间；必须设置可开启的采光通风窗，若采用专用窗井采光，则需加装雨篷和防护网。这些要求直接关系到设备运行安全与维护便利性。

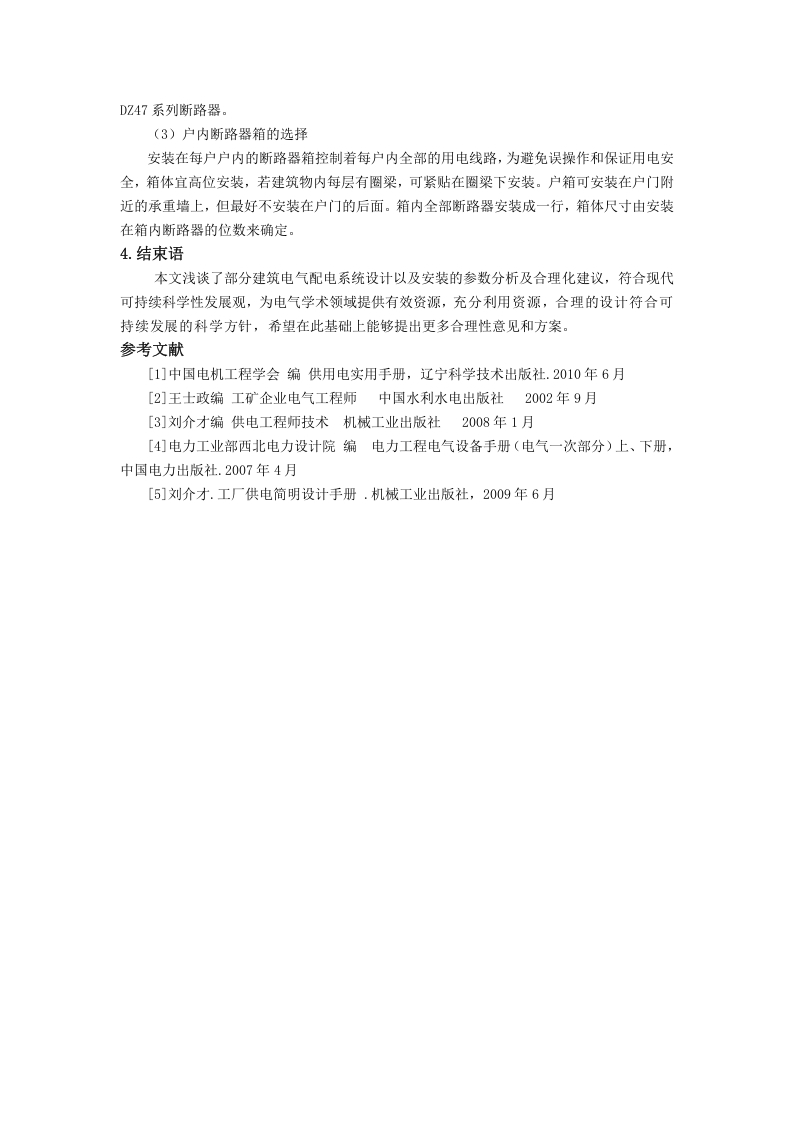

　　结论与建议

　　本文档提供的负荷计算与无功补偿公式体系完整、参数取值明确，可直接应用于建筑电气配电系统的方案设计阶段。建议设计人员在实际工程中，根据设备组性质合理选取需要系数与同时系数，并严格按照补偿公式核算无功容量。同时，配电室的选址与构造设计应严格遵循通道距离与通风采光规范，确保系统安全可靠运行。
