基于PLC水塔水位控制系统的设计

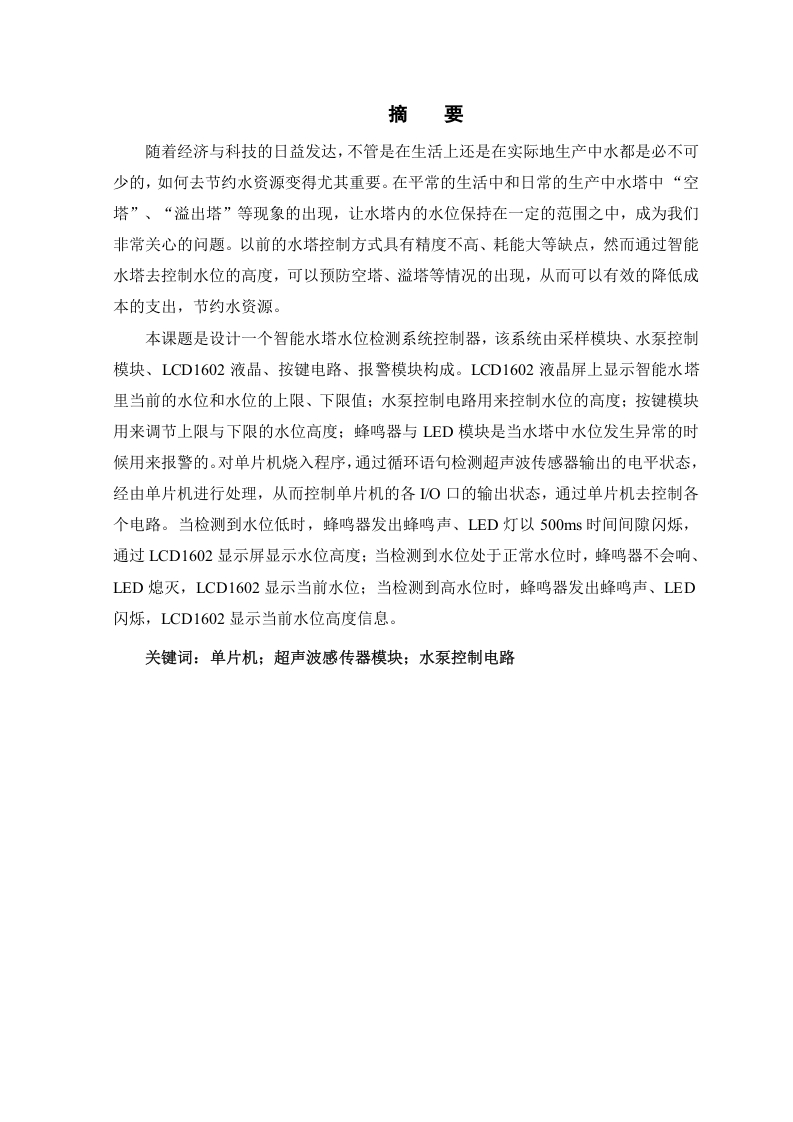

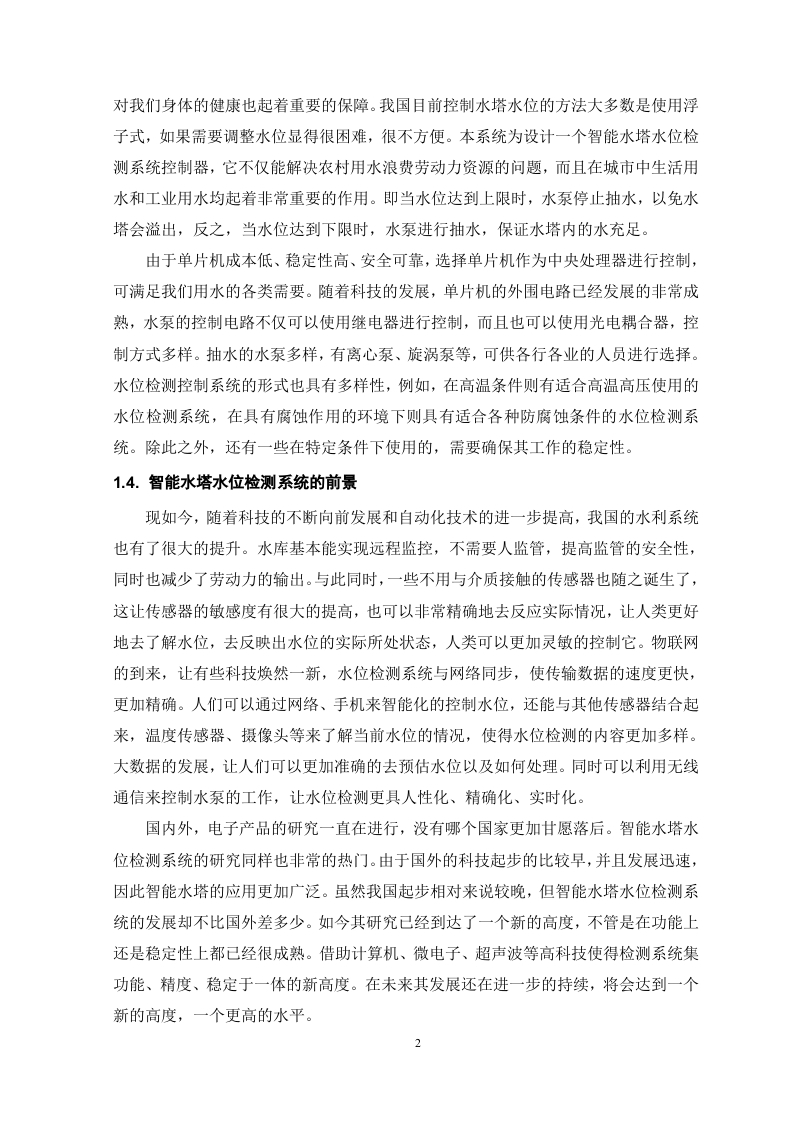

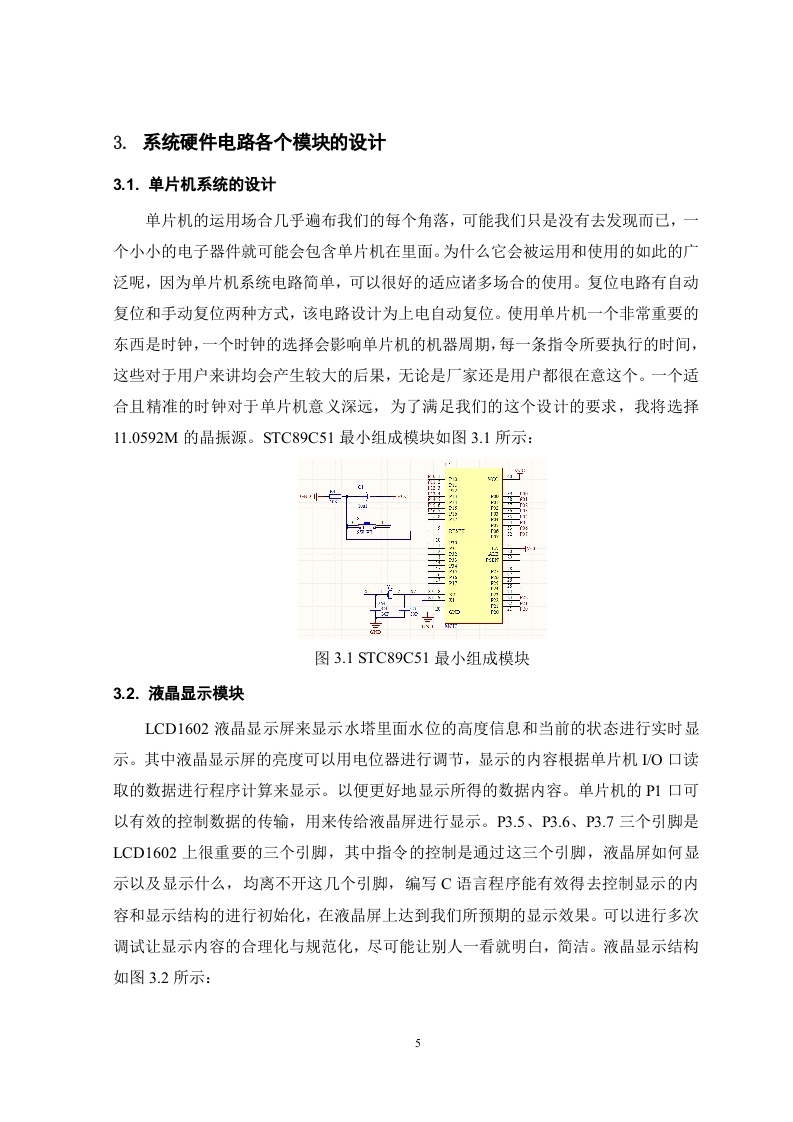

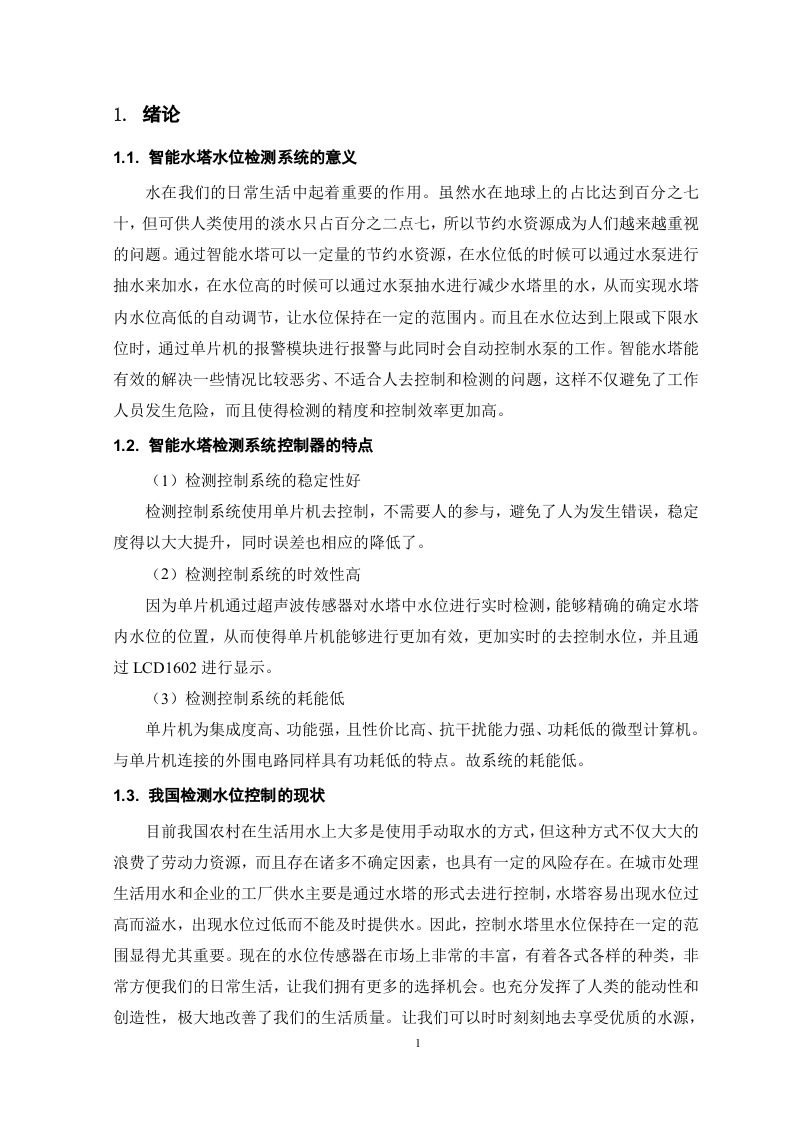

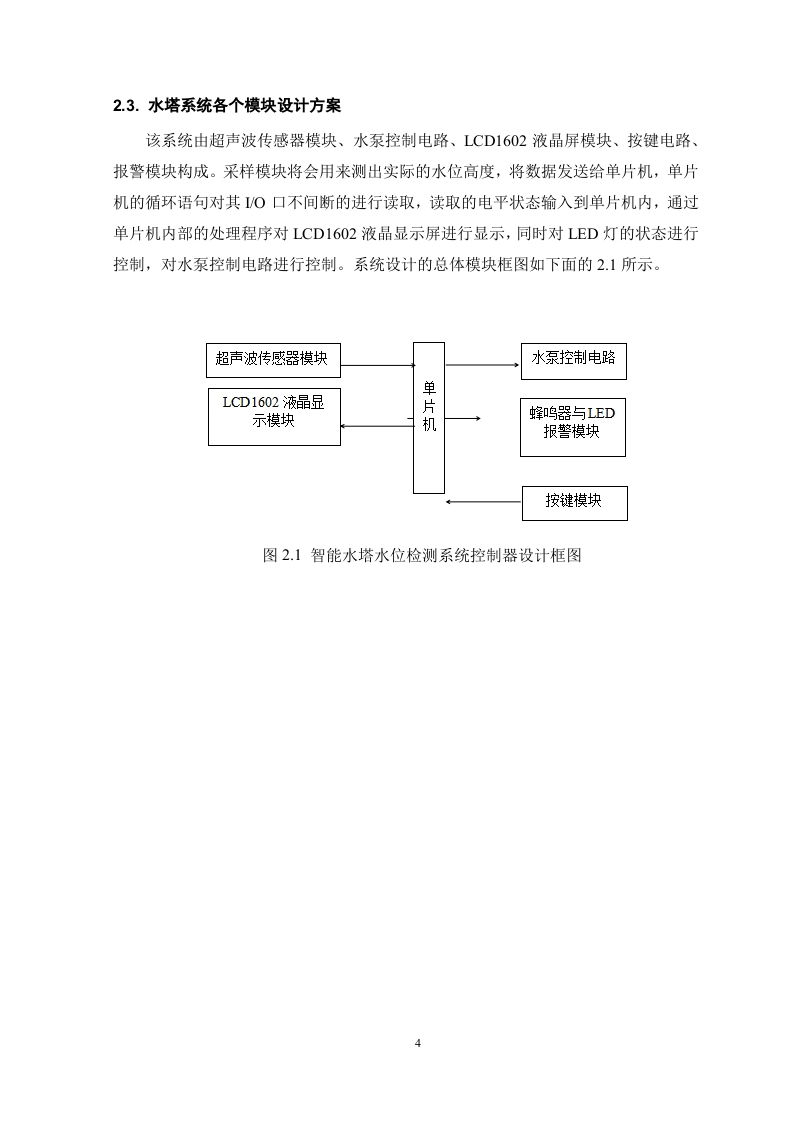

摘要随着经济与科技的日益发达，不管是在生活上还是在实际地生产中水都是必不可少的，如何去节约水资源变得尤其重要。在平常的生活中和日常的生产中水塔中“空塔”、“溢出塔”等现象的出现，让水塔内的水位保持在一定的范围之中，成为我们非常关心的问题。以前的水塔控制方式具有精度不高、耗能大等缺点，然而通过智能水塔去控制水位的高度，可以预防空塔、溢塔等情况的出现，从而可以有效的降低成本的支出，节约水资源。本课题是设计一个智能水塔水位检测系统控制器，该系统由采样模块、水泵控制模块、LCD1602液晶、按键电路、报警模块构成。LCD1602液晶屏上显示智能水塔里当前的水位和水位的上限、下限值：水泵控制电路用来控制水位的高度：按键模块用来调节上限与下限的水位高度：蜂鸣器与LED模块是当水塔中水位发生异常的时候用来报警的。对单片机烧入程序，通过循环语句检测超声波传感器输出的电平状态，经由单片机进行处理，从而控制单片机的各/O口的输出状态，通过单片机去控制各个电路。当检测到水位低时，蜂鸣器发出蜂鸣声、LED灯以500s时间间隙闪烁，通过LCD1602显示屏显示水位高度：当检测到水位处于正常水位时，蜂鸣器不会响、LED熄灭，LCD1602显示当前水位：当检测到高水位时，蜂鸣器发出蜂鸣声、LED闪烁，LCD1602显示当前水位高度信息。关键词：单片机；超声波感传器模块；水泵控制电路
