高频矩阵整流器

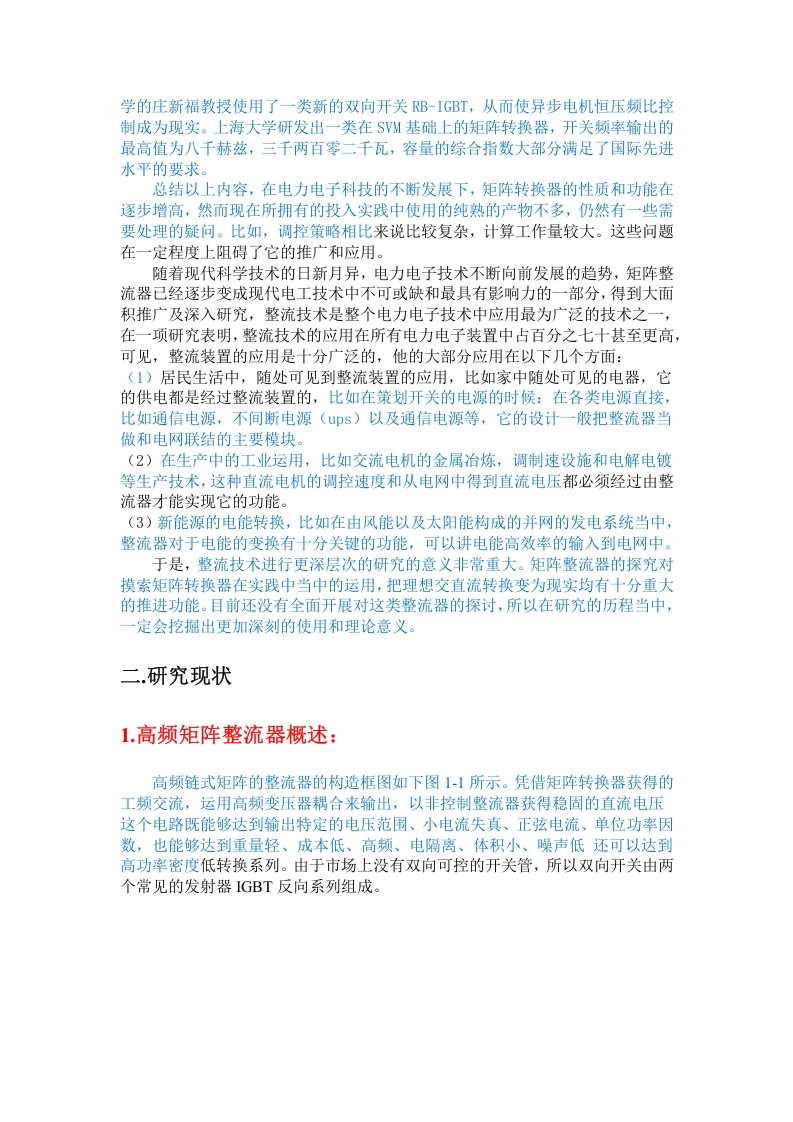

学的庄新福教授使用了一类新的双向开关RB-IGBT,从而使异步电机恒压频比控制成为现实。上海大学研发出一类在SVM基础上的矩阵转换器，开关频率输出的最高值为八千赫兹，三千两百零二千瓦，容量的综合指数大部分满足了国际先进水平的要求。总结以上内容，在电力电子科技的不断发展下，矩阵转换器的性质和功能在逐步增高，然而现在所拥有的投入实践中使用的纯熟的产物不多，仍然有一些需要处理的疑问。比如，调控策略相比来说比较复杂，计算工作量较大。这些问题在一定程度上阻碍了它的推广和应用。随着现代科学技术的日新月异，电力电子技术不断向前发展的趋势，矩阵整流器已经逐步变成现代电工技术中不可或缺和最具有影响力的一部分，得到大面积推广及深入研究，整流技术是整个电力电子技术中应用最为广泛的技术之一，在一项研究表明，整流技术的应用在所有电力电子装置中占百分之七十甚至更高，可见，整流装置的应用是十分广泛的，他的大部分应用在以下几个方面：(1)居民生活中，随处可见到整流装置的应用，比如家中随处可见的电器，它的供电都是经过整流装置的，比如在策划开关的电源的时候：在各类电源直接，比如通信电源，不间断电源(us)以及通信电源等，它的设计一般把整流器当做和电网联结的主要模块。(2)在生产中的工业运用，比如交流电机的金属治炼，调制速设施和电解电镀等生产技术，这种直流电机的调控速度和从电网中得到直流电压都必须经过由整流器才能实现它的功能。(3)新能源的电能转换，比如在由风能以及太阳能构成的并网的发电系统当中，整流器对于电能的变换有十分关键的功能，可以讲电能高效率的输入到电网中。于是，整流技术进行更深层次的研究的意义非常重大。矩阵整流器的探究对摸索矩阵转换器在实践中当中的运用，把理想交直流转换变为现实均有十分重大的推进功能。目前还没有全面开展对这类整流器的探讨，所以在研究的历程当中，一定会挖掘出更加深刻的使用和理论意义。二研究现状1.高频矩阵整流器概述：高频链式矩阵的整流器的构造框图如下图1-1所示。凭借矩阵转换器获得的工频交流，运用高频变压器耦合来输出，以非控制整流器获得稳固的直流电压这个电路既能够达到输出特定的电压范围、小电流失真、正弦电流、单位功率因数，也能够达到重量轻、成本低、高频、电隔离、体积小、噪声低还可以达到高功率密度低转换系列。由于市场上没有双向可控的开关管，所以双向开关由两个常见的发射器IGBT反向系列组成。
