大渡河猴子岩水电站设计-1

　　文档类型：工程设计报告/学术论文
　　适用人群：水利水电工程专业学生、水电站设计人员、相关领域研究人员

　　文档核心内容：

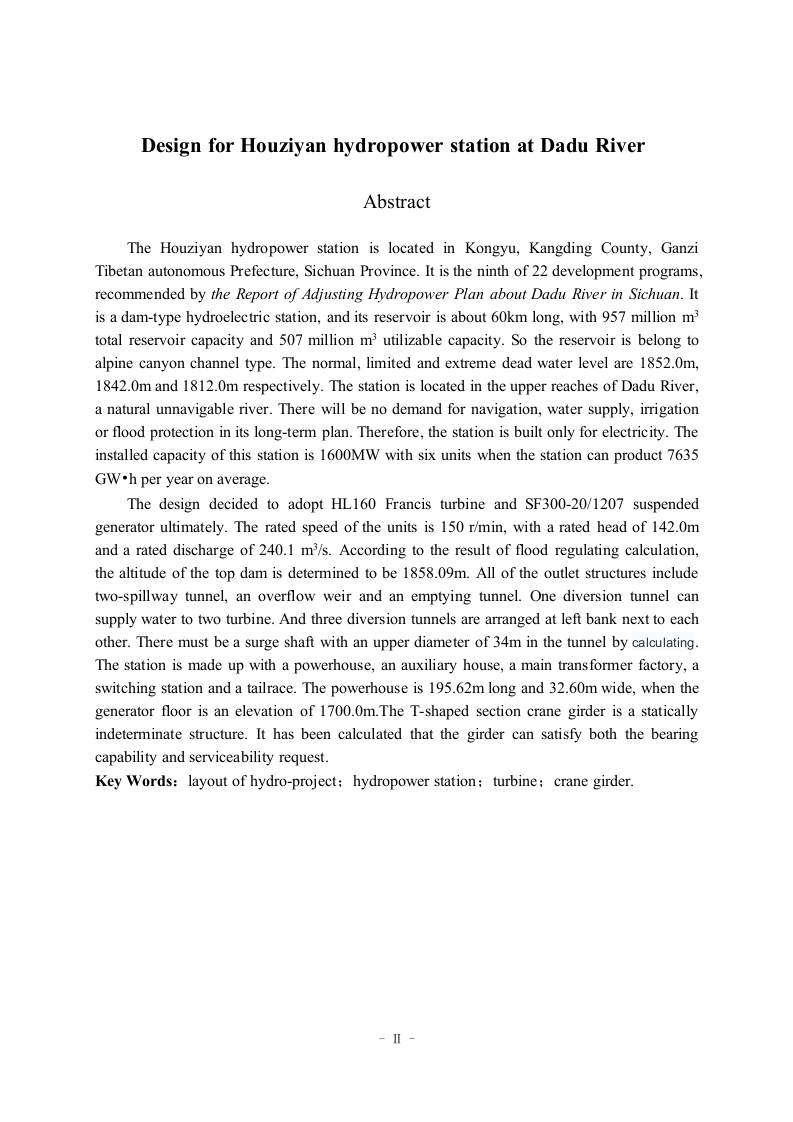

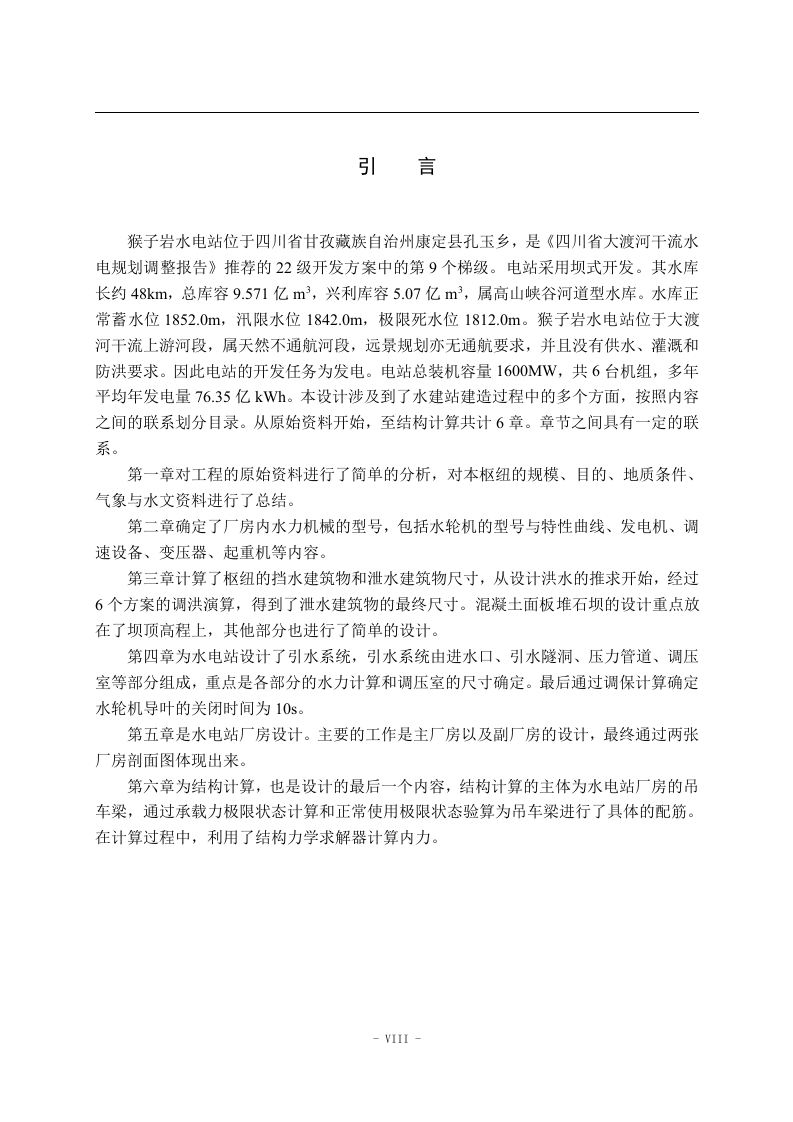

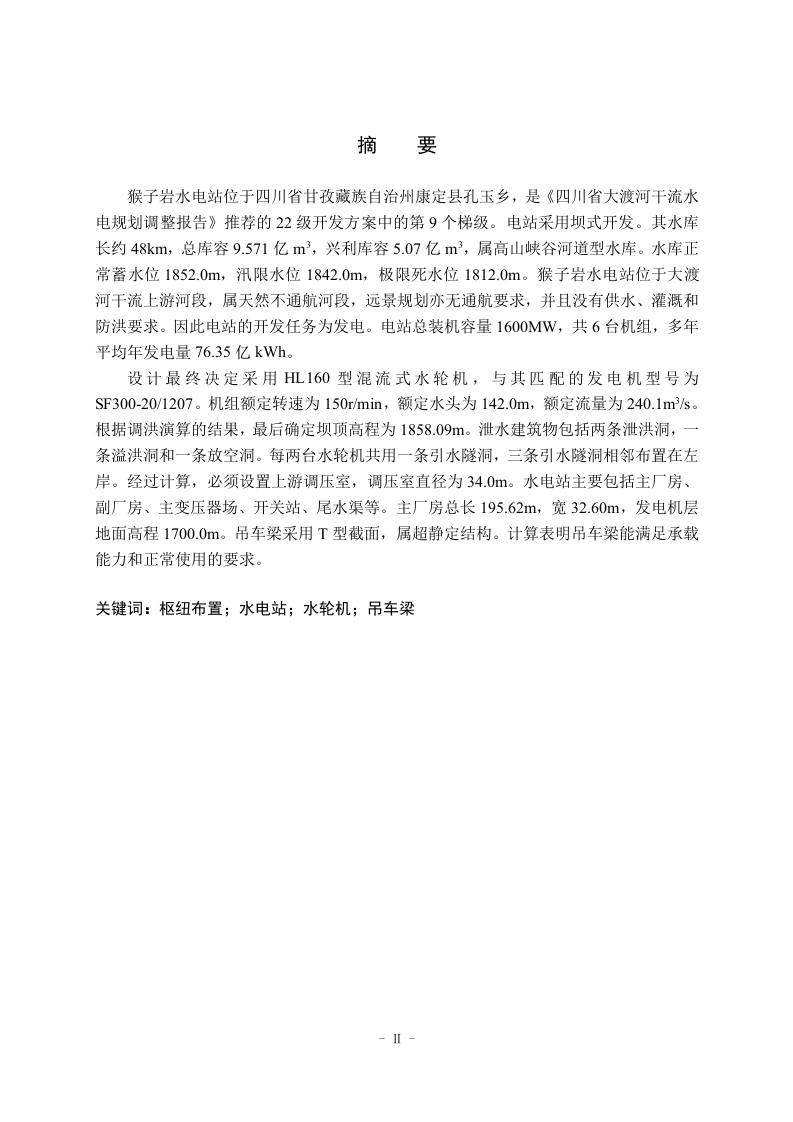

　　大渡河猴子岩水电站位于四川省甘孜藏族自治州康定县孔玉乡，是大渡河22级开发方案中的第9级电站。该电站为坝式水电站，水库属于高山峡谷河道型，总库容9.57亿立方米，调节库容5.07亿立方米。正常蓄水位、限制死水位和极限死水位分别为1852.0米、1842.0米和1812.0米。电站所在河段为天然不通航河流，远期无航运、供水、灌溉或防洪需求，因此仅以发电为单一目标。

　　关键设计参数：
　　电站装机容量1600兆瓦，安装6台机组，年均发电量76.35亿千瓦时。设计最终采用HL160型混流式水轮机与SF300-20/1207型悬式发电机，机组额定转速150转/分钟，额定水头142.0米，额定流量240.1立方米/秒。经调洪计算，坝顶高程确定为1858.09米。泄水建筑物包括两条泄洪隧洞、一个溢流堰及一条放空隧洞。引水系统在左岸布置三条引水隧洞，每条隧洞向两台机组供水，并设置调压井，其上室直径34米。

　　厂房与结构设计：
　　电站由主厂房、副厂房、主变压器场、开关站和尾水渠组成。主厂房长195.62米，宽32.60米，发电机层高程为1700.0米。吊车梁采用T形截面，属于超静定结构，经计算其承载力和使用性能均满足要求。

　　文档价值与适用场景：
　　该文档完整呈现了猴子岩水电站从水库参数、机组选型到厂房结构设计的全过程，为同类高山峡谷河道型水电站的规划与设计提供了具体参考。读者可依据文中数据快速评估电站规模、设备选型逻辑及结构安全验算方法，适用于水电站初步设计阶段的技术论证、教学案例分析和工程方案比选。
