基于51单片机的LED点阵显示屏设计

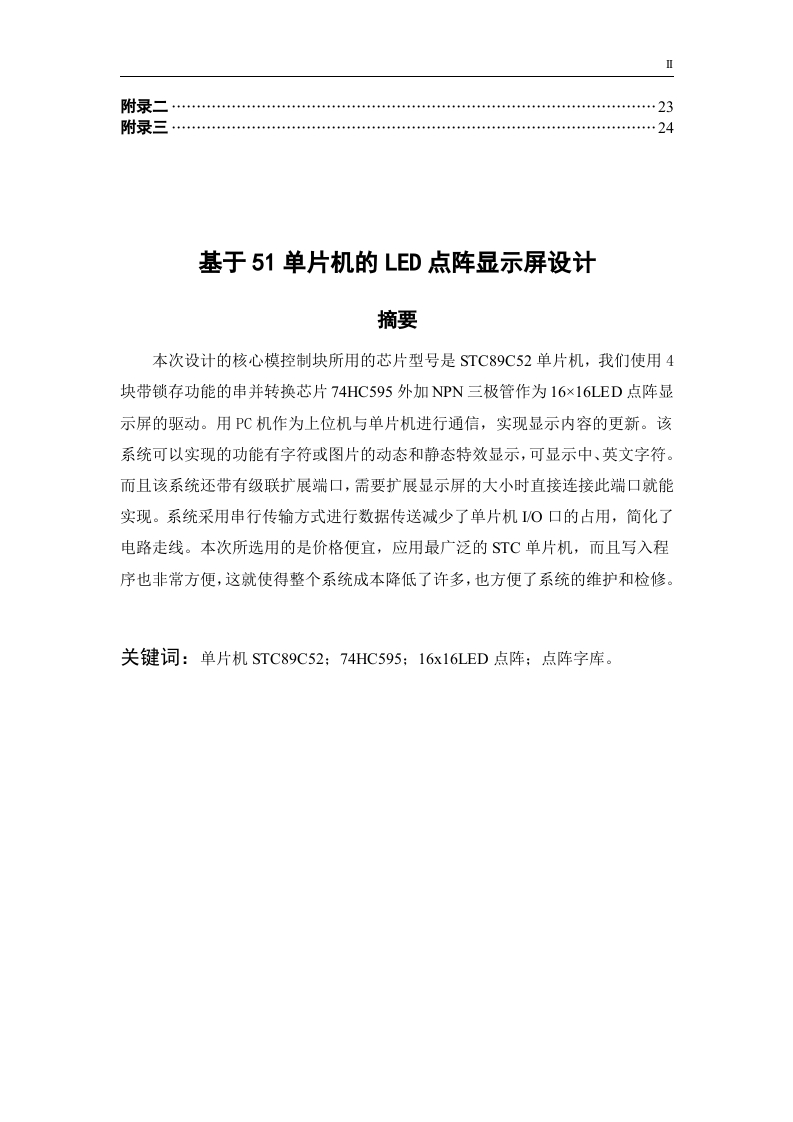

附录二…23附录三…24基于51单片机的LED点阵显示屏设计摘要本次设计的核心模控制块所用的芯片型号是STC89C52单片机，我们使用4块带锁存功能的串并转换芯片74HC595外加NPN三极管作为16×16LED点阵显示屏的驱动。用P℃机作为上位机与单片机进行通信，实现显示内容的更新。该系统可以实现的功能有字符或图片的动态和静态特效显示，可显示中、英文字符。而且该系统还带有级联扩展端口，需要扩展显示屏的大小时直接连接此端口就能实现。系统采用串行传输方式进行数据传送减少了单片机O口的占用，简化了电路走线。本次所选用的是价格便宜，应用最广泛的STC单片机，而且写入程序也非常方便，这就使得整个系统成本降低了许多，也方便了系统的维护和检修。关键词：单片机STC89C52:74HC595:16x16LED点阵；点阵字库。
