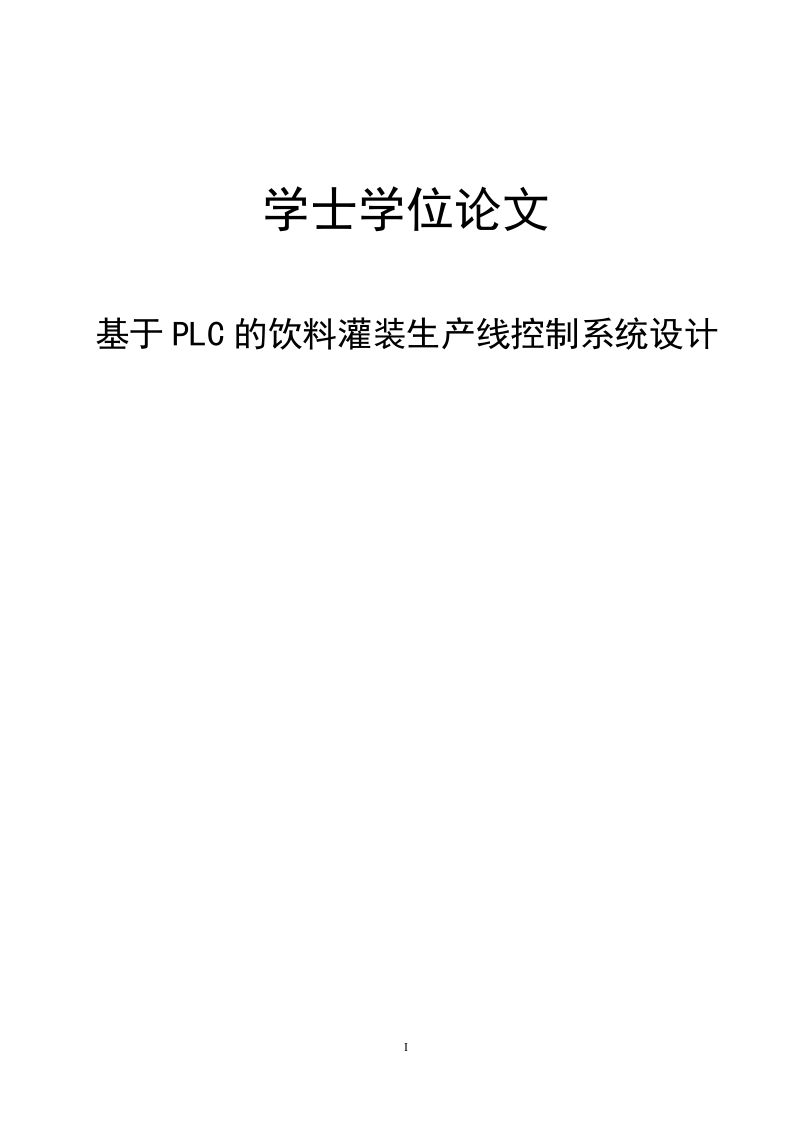

基于PLC的饮料灌装生产线控制系统设计

---

文档主要内容

文档类型：论文
适配人群：自动化控制工程师、饮料生产线设计人员、机电一体化专业学生、设备维护技术人员

文档可解决的实际问题：针对传统继电-接触器控制方式在复杂饮料灌装流程中存在的布线繁琐、抗干扰能力弱、人工成本高、稳定性不足等痛点，该论文提供了一套基于三菱PLC的自动化控制系统设计方案，可有效提升生产效率、降低故障率、简化维护操作。

随着计算机系统技术、机器技术及通信工程的高速发展，企业对自动化生产控制提出了更高要求。饮料生产线日趋繁琐，传统以继电-接触器控制为主的自动化方式已无法满足实际生产需求。为解决国内饮料灌装生产中的诸多问题，该论文在系统阐述PLC相关知识及功能分析的基础上，综合考虑设计成本、使用简单性与可靠性，提出了一种以三菱PLC为核心的自动化生产线控制系统方案。

该方案选用FX3U48MT型号PLC作为核心控制器，对饮料灌装生产线的控制系统进行了总体设计。通过分析灌装生产线的整体结构与工艺流程，确定了系统的硬件配置、软件程序及人机界面触摸屏设计。系统实现了空瓶运送、灌装、满瓶上盖、传送及数量统计等功能，计数内容包括灌装完成后的累计计数和装箱后的计数。系统具备手动复位与报警功能，正常情况下按下启动按钮后自动运行。

仿真验证结果表明，该设计具有良好的可靠性、稳定性、易操作性以及扩展性，能够较好地保证系统稳定与精确。同时，该方案有效减少了现场工作人员的工作量，提高了安全性，大幅减少了系统布线与电缆数量，显著增强了系统对电磁干扰和信号干扰的抵抗能力，提升了自动化水平与控制要求。

核心结论：基于三菱PLC的饮料灌装生产线控制系统，通过硬件配置优化与软件程序协同，实现了从空瓶输送到成品计数的全流程自动化，在降低人工干预、提升抗干扰能力方面具有明显优势，为同类生产线改造提供了可参考的技术路径。
