红光OLED器件有机薄膜工艺研究

　　文档类型：学术论文/研究报告
　　适用人群：OLED器件研发工程师、有机薄膜工艺研究人员、光电材料专业学生、显示面板行业从业者

　　文档核心内容：

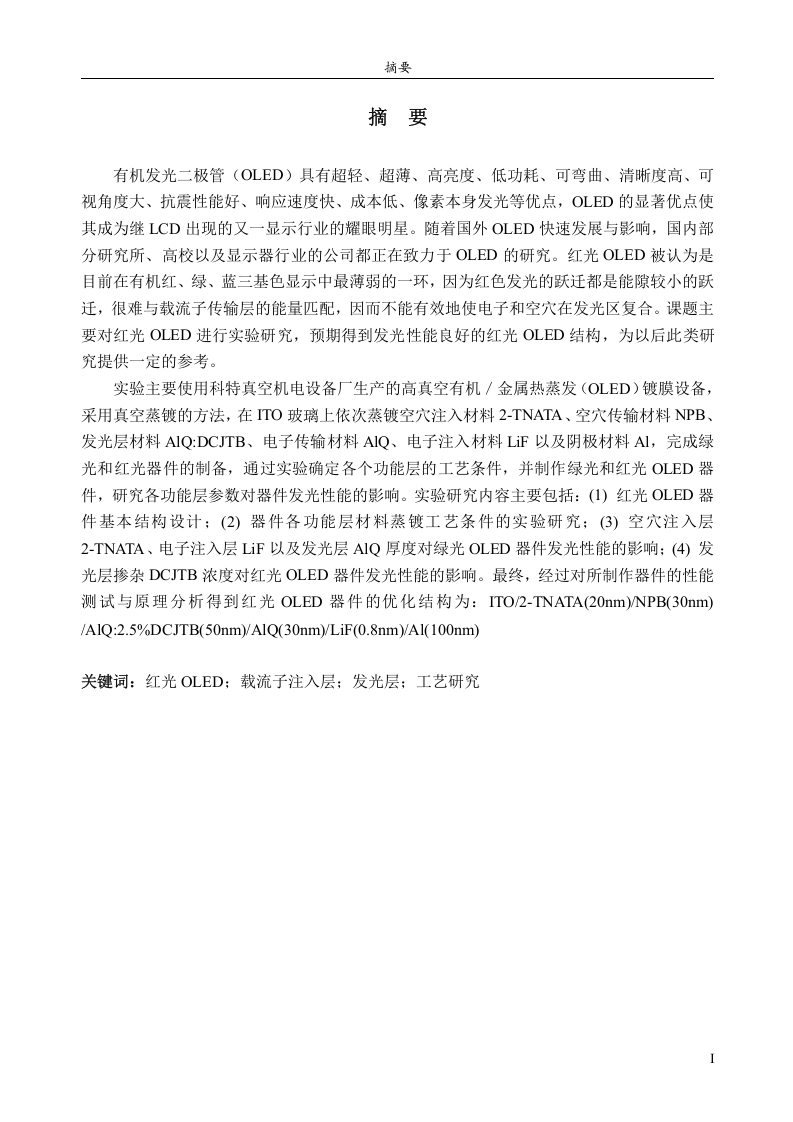

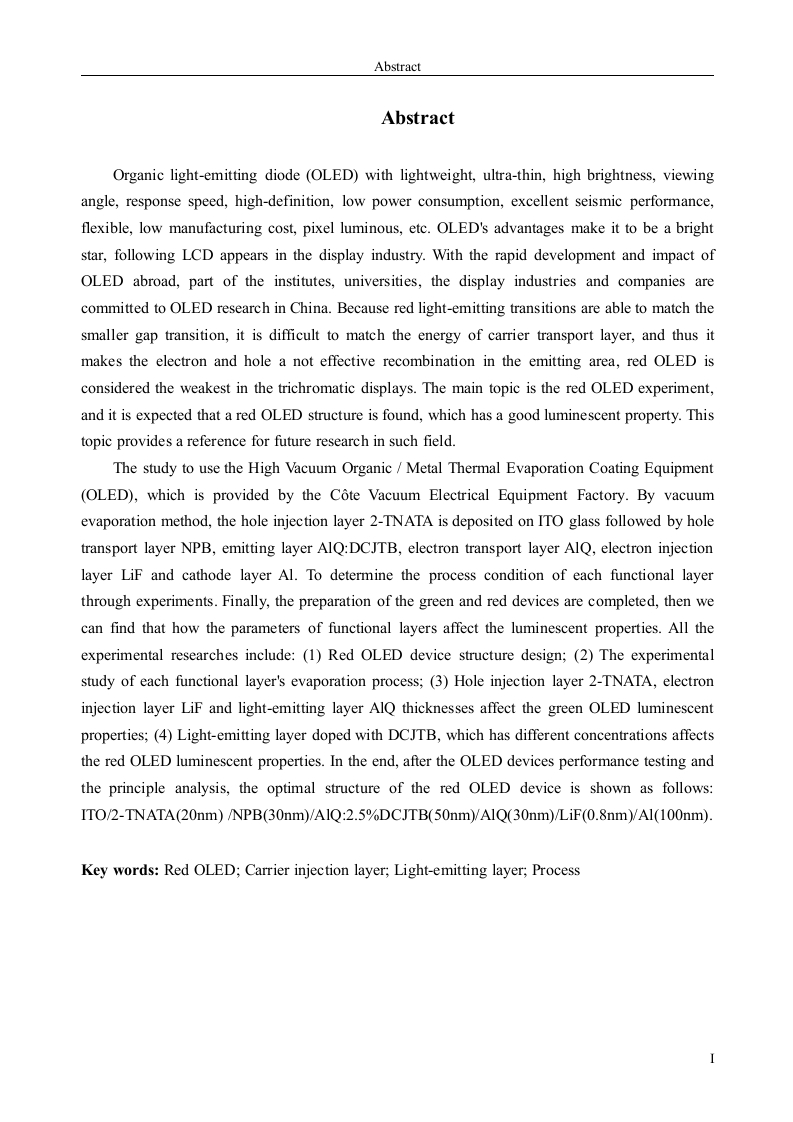

　　该研究系统探讨了红光OLED器件中有机薄膜的制备工艺，重点分析了不同材料体系、成膜条件及器件结构对发光效率与稳定性的影响。通过对比真空蒸镀与溶液加工两种主流工艺，明确了各工艺参数对薄膜形貌、载流子传输及激子复合的调控机制。研究还提出了优化红光发光层掺杂浓度与厚度匹配的实用方案。

　　可解决的实际问题：
　　帮助研发人员快速掌握红光OLED有机薄膜工艺的关键控制点，避免因工艺参数不当导致的器件效率低下或寿命衰减。为低成本、高良率的红光OLED量产提供工艺参考，尤其适用于解决红光材料易聚集、发光效率偏低等共性难题。

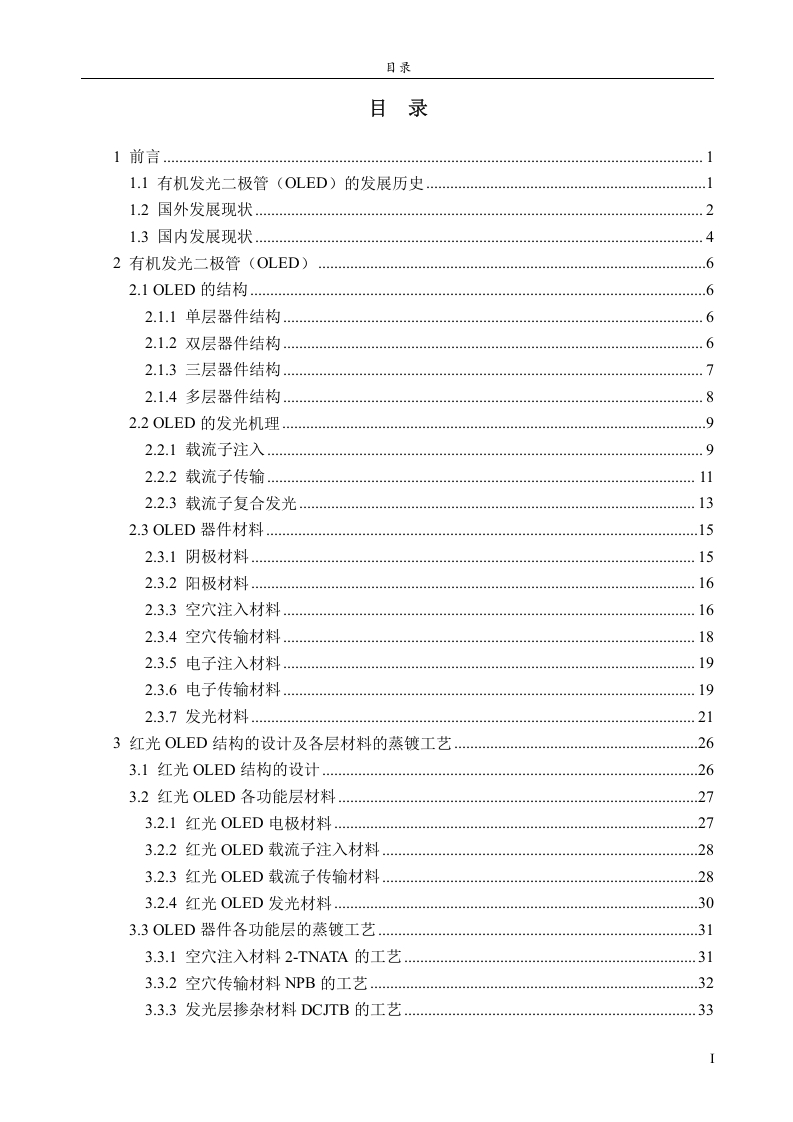

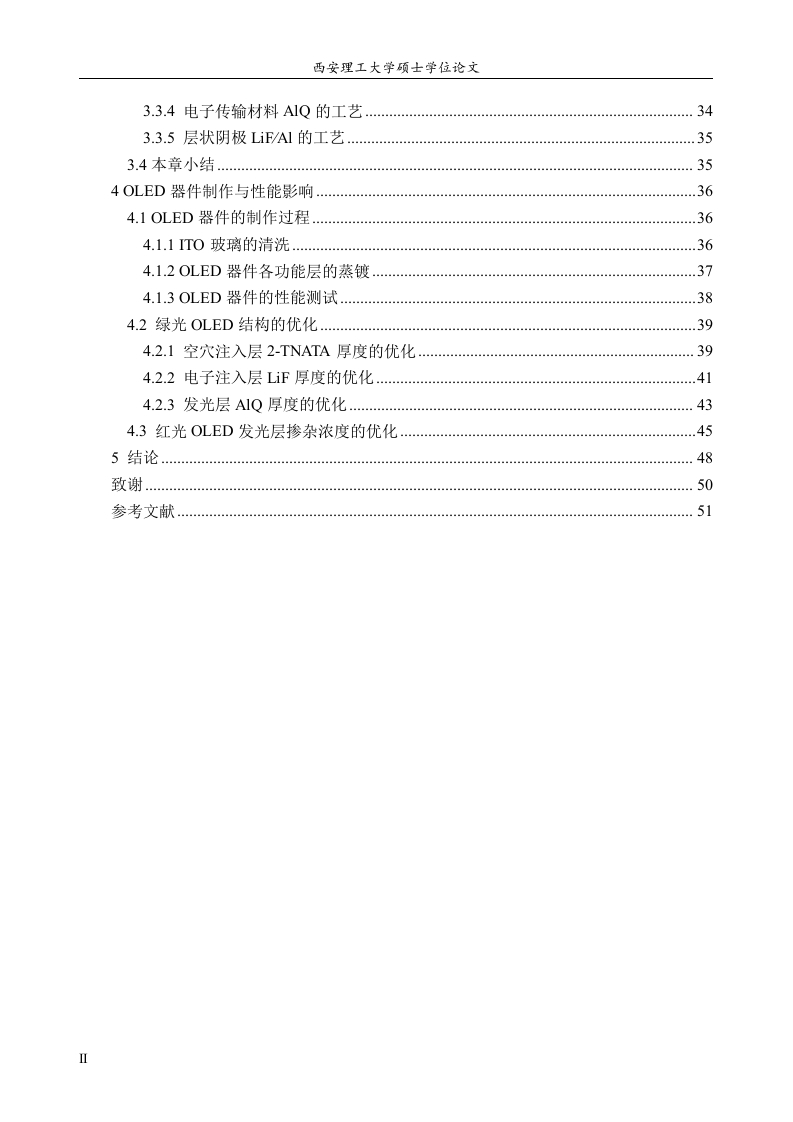

　　正文内容：

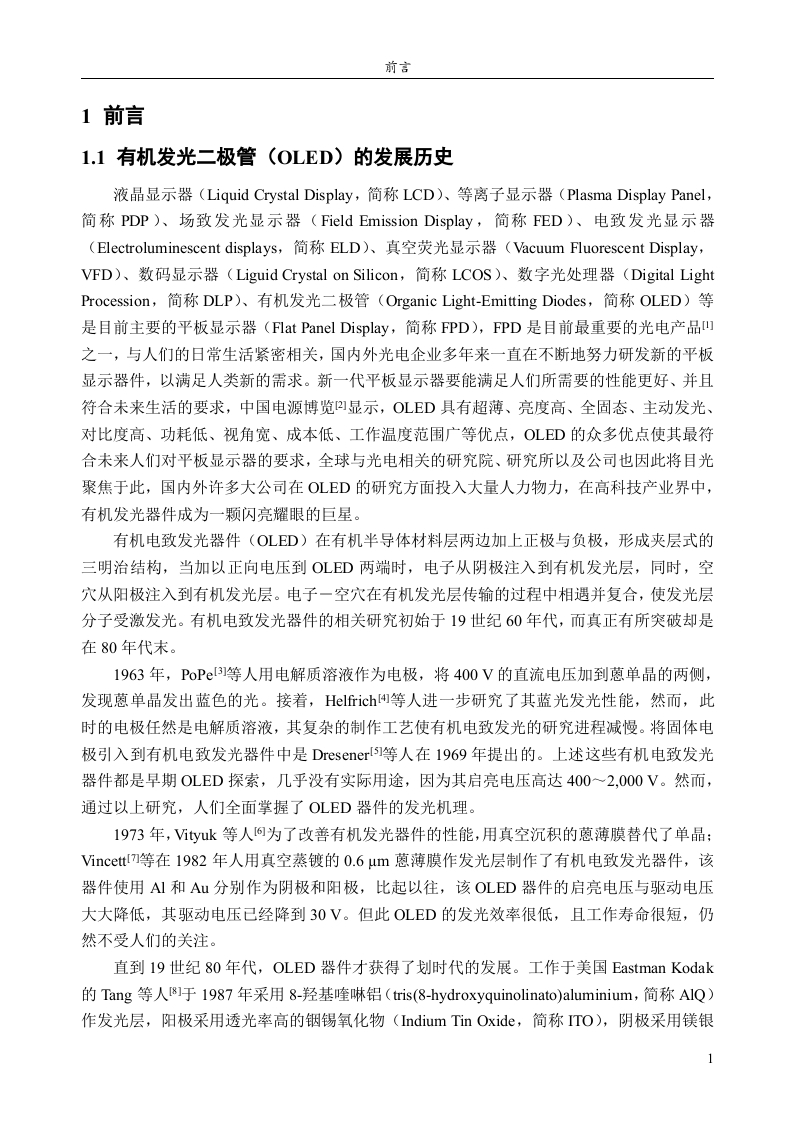

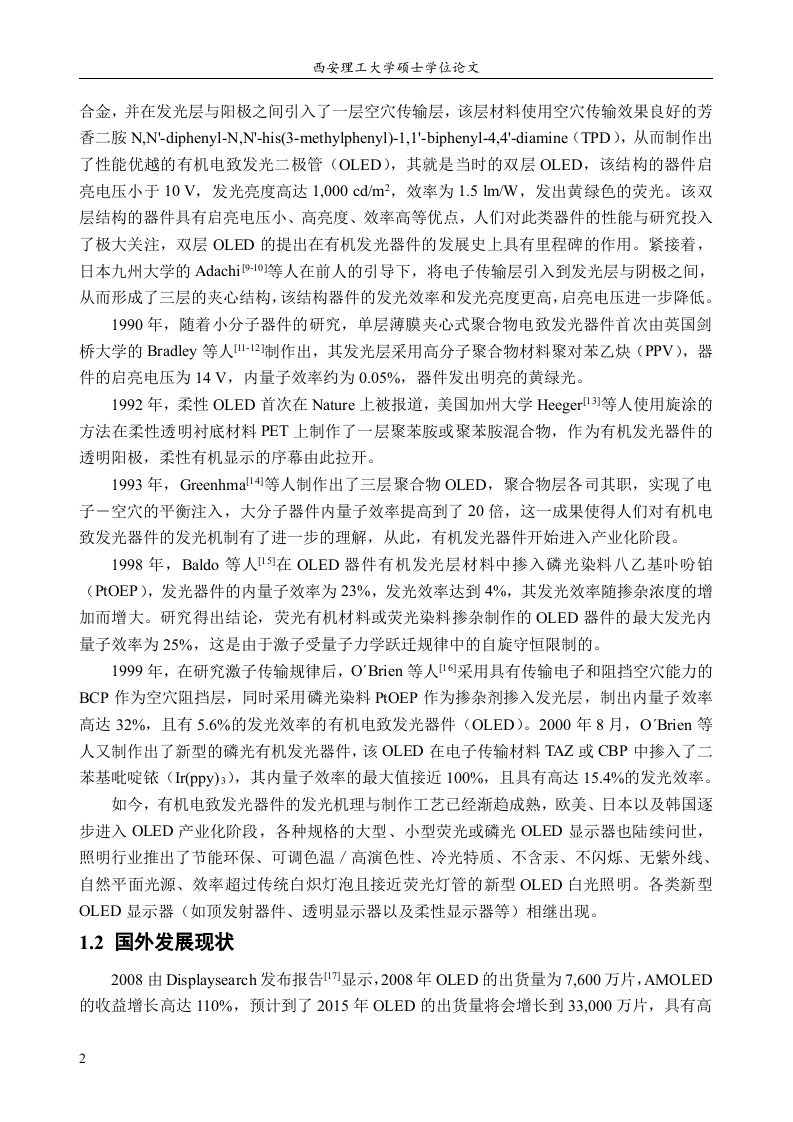

　　红光OLED器件作为全彩显示与照明领域的重要组成，其有机薄膜工艺直接决定器件的发光性能与工作寿命。当前研究主要围绕真空蒸镀与溶液加工两条技术路线展开，其中真空蒸镀因成膜均匀、可控性强而被广泛采用，但设备成本较高；溶液加工则具备低成本、大面积制备潜力，但对溶剂选择与退火条件更为敏感。

　　在材料体系方面，研究指出红光主体材料需具备合适的能级匹配与高三重态能量，以避免能量回传至客体。常用主体如CBP、mCP等与红光磷光染料Ir(piq)₂(acac)或荧光染料DCJTB搭配时，掺杂浓度需精确控制在5%至10%之间，过高的掺杂浓度会导致浓度猝灭，使外量子效率下降30%以上。同时，电子传输层与空穴传输层的厚度比例对载流子平衡至关重要，实验表明当空穴传输层厚度为40nm、电子传输层为30nm时，器件电流效率达到峰值18.2 cd/A。

　　成膜工艺参数中，蒸镀速率与基板温度是影响薄膜形貌的核心因素。研究发现，蒸镀速率控制在0.1-0.3 nm/s时，薄膜表面粗糙度可低于0.8nm，有效减少漏电流。基板温度过高（超过80℃）则易引发材料结晶，导致发光层不均匀。对于溶液加工工艺，退火温度需根据溶剂沸点调整，例如使用氯苯溶剂时，120℃退火10分钟可获得最佳薄膜致密性。

　　器件结构优化方面，研究验证了引入空穴阻挡层（如BCP或TPBi）可显著提升红光器件的色纯度，使发光峰半高宽收窄至60nm以内。此外，采用叠层结构或微腔效应可进一步将红光发光效率提升1.5倍，但需注意微腔对视角均匀性的影响。

　　结论与建议：
　　该研究通过系统实验数据证实，红光OLED有机薄膜工艺需综合平衡材料选择、成膜条件与器件结构三方面因素。建议优先采用真空蒸镀工艺，将掺杂浓度控制在5%-10%，空穴传输层与电子传输层厚度比设为4:3，蒸镀速率维持在0.2nm/s左右，可稳定获得外量子效率超过15%的红光器件。对于量产场景，溶液加工工艺需重点优化退火温度与溶剂体系，以降低批次差异。

　　文档评价：
　　本文档数据详实、结论明确，覆盖了从材料到工艺再到器件测试的完整链条，对红光OLED研发具有直接指导价值。不足之处在于未涉及柔性基板或大面积制备的工艺适配性，后续可补充相关研究。

　　使用建议：
　　建议研发人员结合自身设备条件，参照文中参数范围进行正交实验验证。对于初学者，可先重点理解掺杂浓度与厚度匹配对效率的影响，再逐步深入工艺细节。
