天城商业办公楼设计计算书

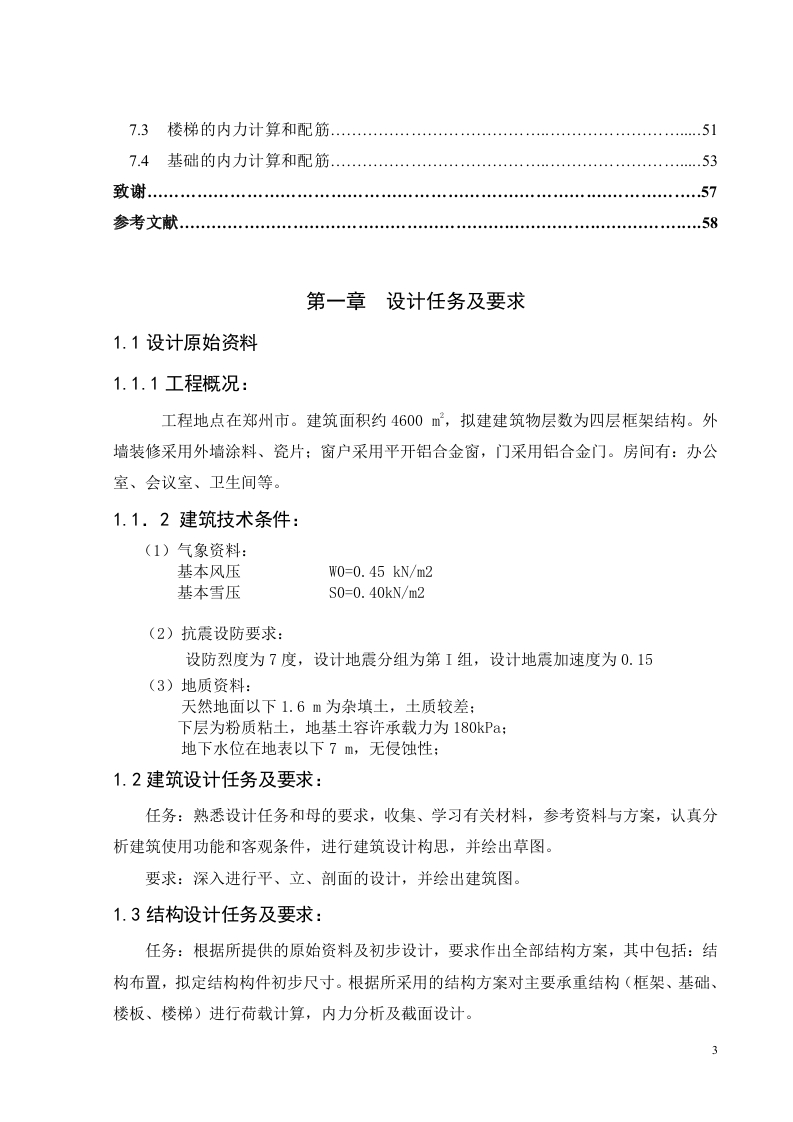

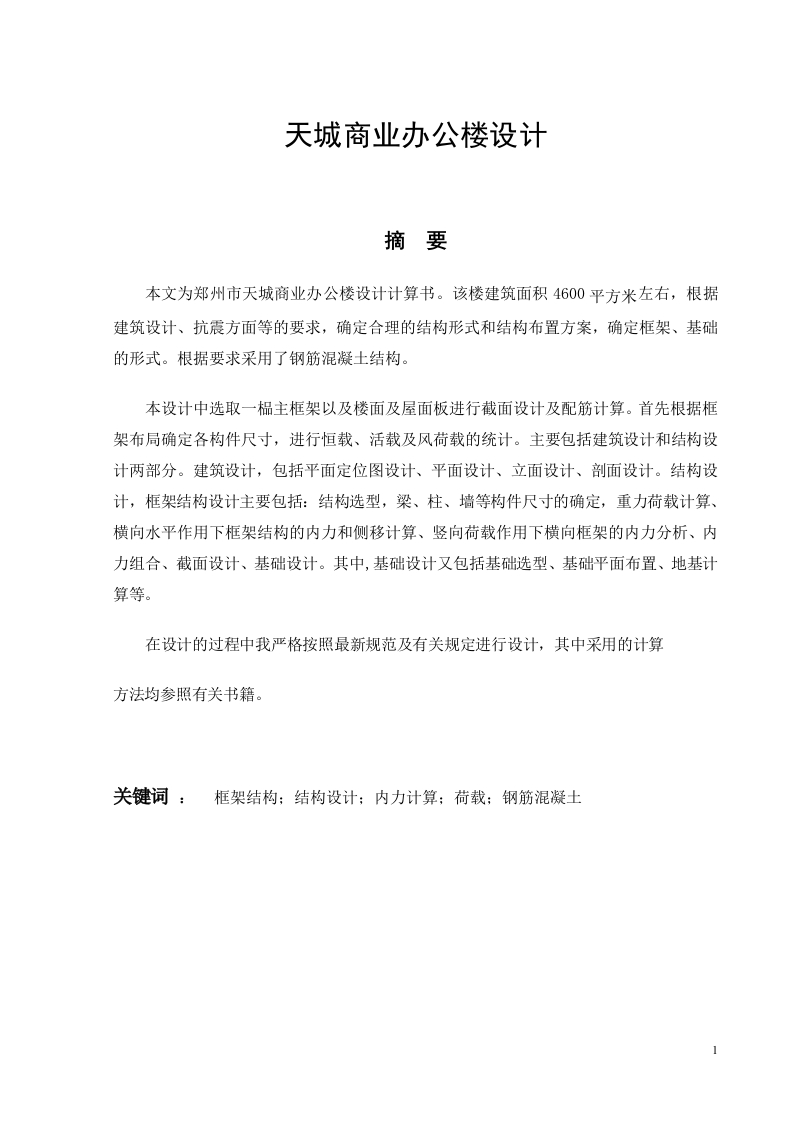

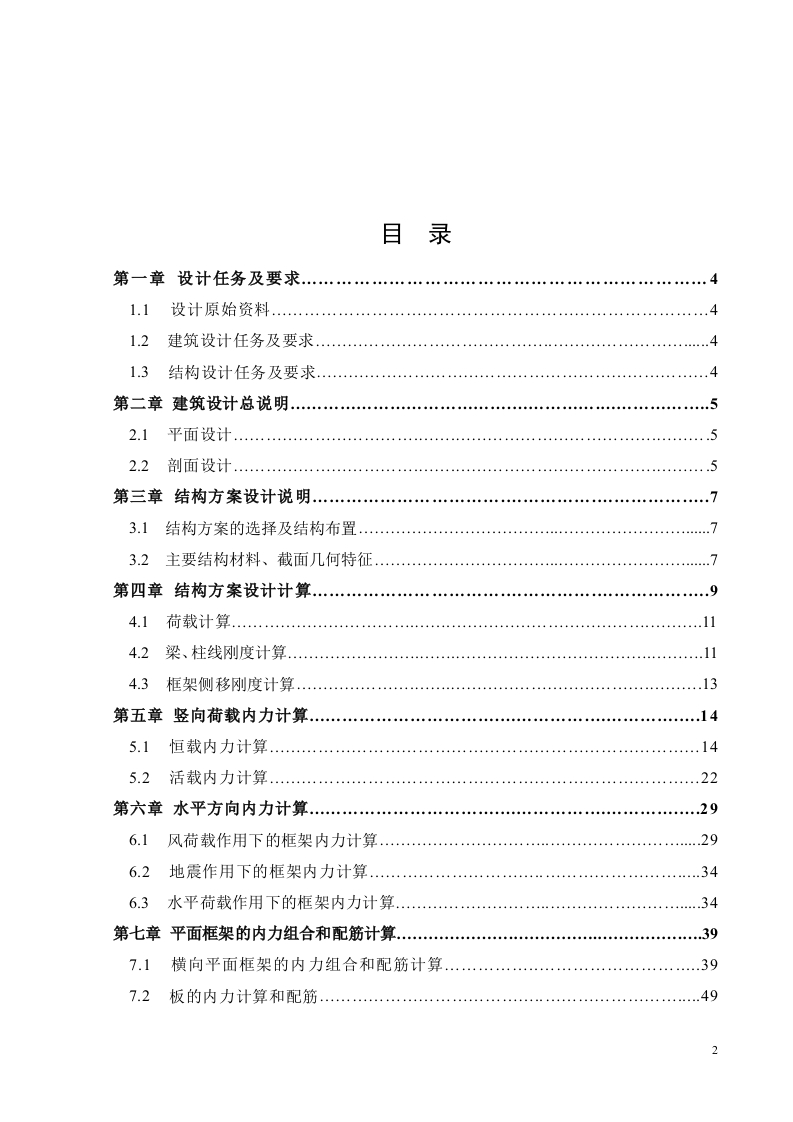

天城商业办公楼设计摘要本文为郑州市天城商业办公楼设计计算书。该楼建筑面积4600平方米左右，根据建筑设计、抗震方面等的要求，确定合理的结构形式和结构布置方案，确定框架、基础的形式。根据要求采用了钢筋混凝土结构。本设计中选取一榀主框架以及楼面及屋面板进行截面设计及配筋计算。首先根据框架布局确定各构件尺寸，进行恒载、活载及风荷载的统计。主要包括建筑设计和结构设计两部分。建筑设计，包括平面定位图设计、平面设计、立面设计、剖面设计。结构设计，框架结构设计主要包括：结构选型，梁、柱、墙等构件尺寸的确定，重力荷载计算、横向水平作用下框架结构的内力和侧移计算、竖向荷载作用下横向框架的内力分析、内力组合、截面设计、基础设计。其中，基础设计又包括基础选型、基础平面布置、地基计算等。在设计的过程中我严格按照最新规范及有关规定进行设计，其中采用的计算方法均参照有关书籍。关键词：框架结构：结构设计：内力计算；荷载：钢筋混凝土1目录第一章设计任务及要求………41.1设计原始资料41.2建筑设计任务及要求..413结构设计任务及要求...4第二章建筑设计总说明5平面设计.….…2.2剖面设计.....5第三章结构方案设计说明.…73.1结构方案的选择及结构布置….73.2主要结构材料、截面几何特征.7第四章结构方案设计计算.…94.1荷载计算.….114.2梁、柱线刚度计算...….114.3框架侧移刚度计算.13第五章竖向荷载内力计算。145.1恒载内力计算…….145.2活载内力计算.....22第六章水平方向内力计算…。.296.1风荷载作用下的框架内力计算.296.2地震作用下的框架内力计算....…346.3水平荷载作用下的框架内力计算.34第七章平面框架的内力组合和配筋计算…397.1横向平面框架的内力组合和配筋计算397.2板的内力计算和配筋4927.3楼梯的内力计算和配筋..517.4基础的内力计算和配筋.53致谢.…057参考文献.58第一章设计任务及要求1.1设计原始资料1.1.1工程概况：工程地点在郑州市。建筑面积约4600m,拟建建筑物层数为四层框架结构。外墙装修采用外墙涂料、瓷片：窗户采用平开铝合金窗，门采用铝合金门。房间有：办公室、会议室、卫生间等。1.1.2建筑技术条件：(1)气象资料：基本风压W0=0.45kN/m2基本雪压S0=0.40kN/m2(2)抗震设防要求：设防烈度为7度，设计地震分组为第I组，设计地震加速度为0.15(3)地质资料：天然地面以下1.6m为杂填土，土质较差：下层为粉质粘土，地基土容许承载力为180kPa:地下水位在地表以下7m,无侵蚀性：1.2建筑设计任务及要求：任务：熟悉设计任务和母的要求，收集、学习有关材料，参考资料与方案，认真分析建筑使用功能和客观条件，进行建筑设计构思，并绘出草图。要求：深入进行平、立、剖面的设计，并绘出建筑图。1.3结构设计任务及要求：任务：根据所提供的原始资料及初步设计，要求作出全部结构方案，其中包括：结构布置，拟定结构构件初步尺寸。根据所采用的结构方案对主要承重结构（框架、基础、楼板、楼梯)进行荷载计算，内力分析及截面设计。3要求：①说明书书写工整，计算部分尽可能表格化。上机与手算结合。②设计图图面整洁匀称，设计正确，构造合理，尺寸齐全，字体端正。第二章建筑设计总说明2.1平面设计2.1.1平面布置：该建筑物朝北。2.1.2柱网布置：尽量统一柱网及层高，布置灵活，空间大2.2剖面设计2.2.1楼层层高与房间净高：楼层层高：底层4200mm,二至四层3600mm。2.2.2室内外高差：450mm2.2.3门、窗宽度及高度：详见门窗表2.2.4各种用途房间的楼、地面做法及说明厕所采用防潮，防滑地砖：其他均采用防滑地砖。2.2.5屋面构造做法及说明防水层一SBS改性沥青卷材找平层一20厚1：3水泥沙浆保温层一100厚焦渣屋面板一100厚钢筋混凝土楼板吊顶一V型轻钢龙骨石膏板20厚板底抹灰4
