分油机的自动控制系统设计

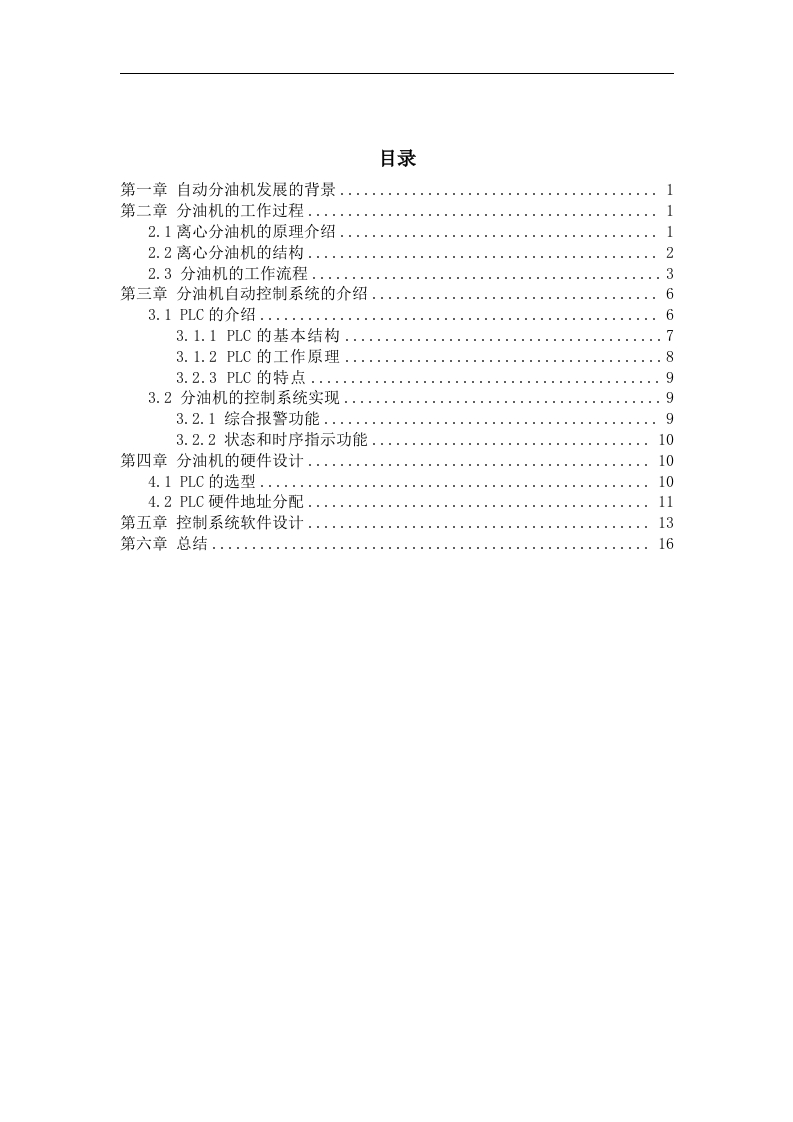

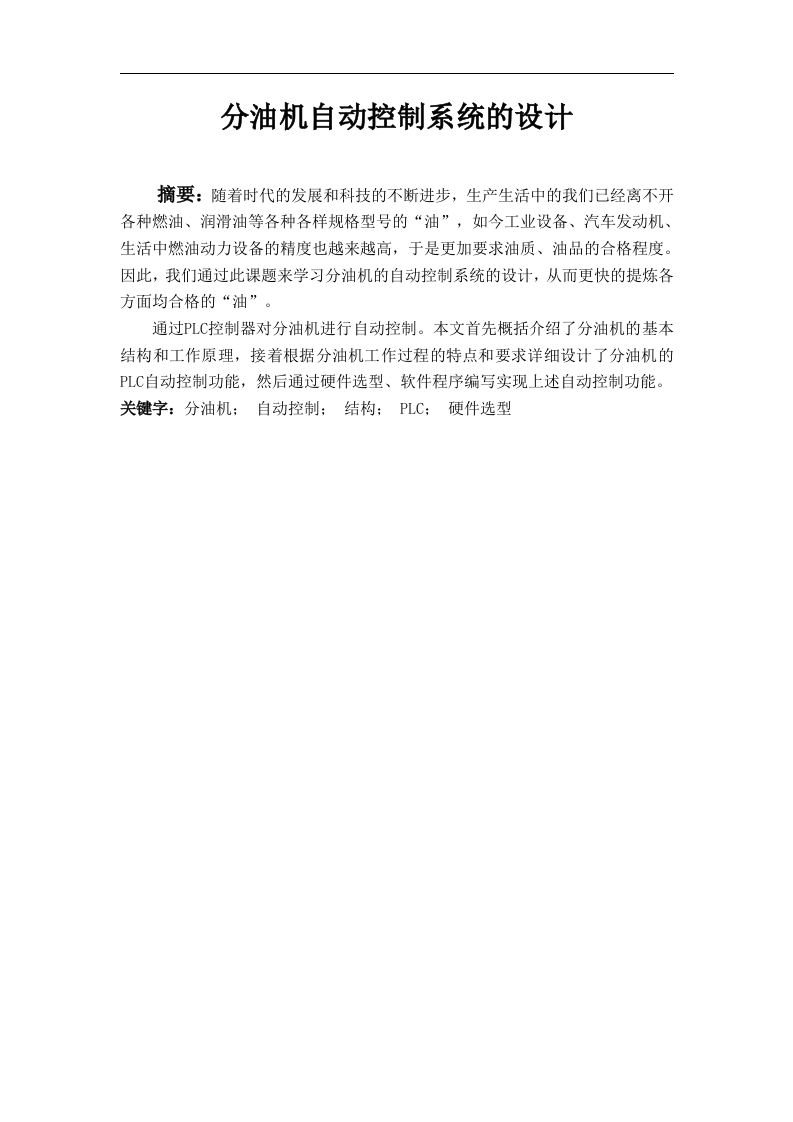

分油机自动控制系统的设计摘要：随着时代的发展和科技的不断进步，生产生活中的我们已经离不开各种燃油、润滑油等各种各样规格型号的“油”，如今工业设备、汽车发动机、生活中燃油动力设备的精度也越来越高，于是更加要求油质、油品的合格程度。因此，我们通过此课题来学习分油机的自动控制系统的设计，从而更快的提炼各方面均合格的“油”。通过PLC控制器对分油机进行自动控制。本文首先概括介绍了分油机的基本结构和工作原理，接着根据分油机工作过程的特点和要求详细设计了分油机的PLC自动控制功能，然后通过硬件选型、软件程序编写实现上述自动控制功能。关键字：分油机：自动控制；结构：PLC:硬件选型目录第一章自动分油机发展的背景....第二章分油机的工作过程0…12.1离心分油机的原理介绍....12.2离心分油机的结构.………22.3分油机的工作流程............3第三章分油机自动控制系统的介绍63.1PLC的介绍.63.1.1PLC的基本结构…73.1.2PLC的工作原理83.2.3PLC的特点..……93.2分油机的控制系统实现93.2.1综合报警功能............93.2.2状态和时序指示功能10第四章分油机的硬件设计.....104.1PLC的选型..104.2PLC硬件地址分配11第五章控制系统软件设计13第六章总结.…16第一章自动分油机发展的背景现在的自动控制系统正在不断的发展，而且分油机控制系统与现代自动控制系统是息息相关的，它们两者之间的发展也是有着密切的联系的，尤其是随着自动控制系统的发展，分油机的自动化程度也正在提高，而且它到现在已经实现全自动化的油，和其他的一些物质分离。手控自动排渣分油机，它是通过人为的操控控制阀才能进行，分油过程和排渣过程的自动完成，而人工排渣，它的分油效率是十分的低，而且还需要定时的拆卸分离桶，才可以将里面的一些残余的油渣分离出来，这样也会使得人工的劳动强度比较的大，自动排渣分油机，则可以通过系统的设定来完成，分油机的全部工作，例如日常工作和启动机器以及排渣等工作，同时它里面安装的时序控制系统，可以帮助它把这些工作按时的完成。因为分油机它实际的工作环境是十分恶劣的，而且有的时候也会温度过高，这也使得它的自动控制系统，有的时候会出现一些偏差，或者是元器件老化等一些现象，同时机器在这种环境下恶劣，经常使用会导致一些器件出现氧化和磨损的情况，最终会导致各继电器出现一些失误的操作，有可能严重的情况下，还会造成一些事故，或者是烧毁电器设备。而这种自动控制技术，它的发展也是非常的迅速的。它主要是通过电磁阀和凸轮持续控制开关，构成了分油机的控制系统来对机器进行控制，并且在20世纪60年代开始的时候，分油机的控制已经得到了相应地发展，同时，它也在一些应用中体现出了，凸轮持续控制器等，在分油机里面的重要作用。可编程控制器在分油机里面得到了很好的应用，因为它具有很高的可靠性，而且它的维护方式也是十分的简便，同时它还有十分强的抗干扰能力，以及简单易学等一些优点，尤其是随着自动化不断的发展，也使得可编程控制器的发展速度得到了提升，同时，它也在很多控制方面的设备上面，得到了应用，而分油机的控制应用就是其中之一。因为可编程控制器在分油机的控制系统里面，得到了一定的应用。而且它的功能也正在逐渐的完善，尤其是现在可编程控制系统的技术发展十分的迅速，并且它在逻辑控制上面也具有一定的优势。第二章分油机的工作过程2.1离心分油机的原理介绍燃油里面杂质的成分，它们的密度是不一样的。而燃油里面杂质中水分的密度是居中的，所以如果将燃油中的杂质放入离心力场里面，然后使得分离桶进行高速的旋转。它就可以因为物质在离心里面的惯性不一样，就会根据离心的方向来进行分层。而燃油里面是由着其他的一些机械杂质，和纯油以及水等物质组成的，并且它们的密度也相差不同，所以离心惯性也不一样。使用离心惯性力将燃油进行分油，它可以提高净化的效果，同时离心分油机也可以缩短燃油在净化里面的时间，并且因为物质不一样，它的离心惯性力也是不一样的，其中机械杂质，它的离心惯性力就是最大的，而水则是位于两者之间的，所以它们的分离层面是不一样的。离心力场里面使物质沉淀的速度，要比重力场里面而物质速度要快许多，并且它的效率也是十分的大，相当于是重力场里面的几千倍。而且离心力场里面，沉淀出来的净化质量也是十分的高。同时离心式的分油机，它也是一种加速的沉淀设备，因为它的转速一般可以达到6000到8000转每分钟，并且因为它的效率十分的快，也使得它里面的物质分离也是十分的彻底。而且它分离的质量十分的高，所以被很多的大型用油设备普遍的使用，同时它分离的油量也是十分的大。2.2离心分油机的结构离心分油机主要结构如图2.1所示。Q411R4)10CS5)A人BCEGY275)P1(16)P2图2.1分离简和自动排渣系统结构
